Nuair is gá do chórais hiodrálacha brú a choinneáil gan sceitheadh, bíonn pláta ceapaire comhla seiceála Z2S 10 ina chomhpháirt riachtanach. Tá an comhla seiceála píolótach seo ó Bosch Rexroth ina rogha iontaofa i hiodrálaic thionsclaíoch le blianta fada, agus is féidir le tuiscint a fháil ar conas a oibríonn sé cabhrú leat cinntí níos fearr a dhéanamh maidir le do threalamh.
Cad a Dhéanann an Z2S 10 Difriúil
Ní hamháin comhla seiceála simplí é an Z2S 10. Is dearadh píolótach é a shuíonn idir comhpháirteanna hiodrálacha ar a dtugann innealtóirí cumraíocht pláta ceapaire. Ciallaíonn sé seo gur féidir leat é a chruachadh go díreach idir comhlaí nó actuators eile gan gá le píopaí breise nó lúibíní gléasta. Sreabhann na bloic comhla i dtreo amháin go hiomlán agus ligeann siad scaoileadh rialaithe nuair is gá trí chomhartha píolótach.
Úsáideann an dearadh dhá phríomhchuid ag obair le chéile. Freagraíonn spool rialaithe brú píolótach, agus soláthraíonn comhla suíochán liathróid an fheidhm blocála iarbhír. Nuair a shroicheann an brú píolótach an calafort X nó Y, aistríonn an spól agus osclaíonn sé an suíochán liathróid, rud a ligeann do leacht sreabhadh siar. Gan an comhartha píolótach sin, coinníonn an pláta ceapaire comhla seiceála Z2S 10 an ciorcad faoi ghlas go docht le sceitheadh nialasach.
Sonraíochtaí Teicniúla a Bhaineann Leat
Cabhraíonn tuiscint a fháil ar na huimhreacha taobh thiar den Z2S 10 leat a fháil amach an n-oireann sé do do chóras. Láimhseálann an comhla seo brú suas le 315 barra, a chlúdaíonn an chuid is mó d'iarratais tionsclaíocha. Sroicheann toilleadh sreafa 120 lítear in aghaidh an nóiméid, oiriúnach do actuators meánmhéide go mór. Tagann an brú scoilteadh sa treo saorshreafa i gceithre rogha: 1.5, 3, 6, nó 10 bar. Roghnaíonn tú an leagan bunaithe ar cé mhéad cúlbhrú atá de dhíth ar do chóras.
Tá an raon teochta tábhachtach freisin. Oibríonn rónta caighdeánacha NBR ó -30 ° C go + 80 ° C, agus láimhseálann rónta FKM -20 ° C go + 80 ° C ach cuireann siad comhoiriúnacht níos fearr le sreabhán hiodrálach in-bhithmhillte. Meáchan thart ar 3 cileagram sa chomhla agus gléasann sí in aon áit, cé go n-oibríonn cruachadh ingearach is fearr don chuid is mó de na suiteálacha.
Tá glaineacht sreabhach ríthábhachtach don phláta ceapaire comhla seiceála Z2S 10. Molann an monaróir leibhéal glaineachta ISO 4406 de 20/18/15 nó níos fearr. Déanann ola salach na codanna inmheánacha a ghreamú, rud a fhágann go bhfuil mífheidhmiú ann. Coscann scagachán cuí na fadhbanna seo agus leathnaíonn sé an saol comhla.
Conas a Oibríonn an Oibríocht Phíolótach
Leagann an ghné píolótach-oibrithe an comhla seo seachas comhlaí seiceála bunúsacha. I socrú tipiciúil, nascann tú port A1 le do actuator agus A2 le do chomhla rialaithe treorach. Gluaiseann an sreabhadh go saor ó A1 go A2 nuair a sháraíonn brú an socrú brú scoilte. Ach nuair a dhéanann tú iarracht sreabhach a bhrú siar ó A2 go A1, déanann suíochán na liathróide é a bhlocáil go hiomlán.
Chun an brú gafa a scaoileadh, cuireann tú brú píolótach ar phort X. Is féidir leis an mbrú píolótach seo a bheith íseal go leor, go minic díreach 1.5 go 10 barra ag brath ar do chumraíocht. Aistríonn an spool rialaithe, ag oscailt go meicniúil an chomhla suíochán liathróid. Anois is féidir le sreabhán filleadh ó thaobh an actuator ar ais tríd an gcomhla. Coscann an scaoileadh rialaithe seo turraing agus torann i do chiorcad hiodrálach.
Ciallaíonn an ghné réamhoscailte i leaganacha caighdeánacha go dtosaíonn an comhla ag oscailt beagán sula dtagann brú iomlán píolótach. Réitíonn an gníomh céimseach seo an t-aistriú brú. Cuireann roinnt leaganacha cosúil leis an SO41 deireadh le réamhoscailt d’fheidhmchláir inar mian leat rialú níos géire, cé go bhféadfadh sé seo níos mó torainn a chruthú le linn an aistrithe.
Sonraí Suiteála agus Gléasta
Leanann suiteáil pláta ceapaire na comhla seiceála Z2S 10 an caighdeán ISO 4401 maidir le comhlaí méid 05. Úsáideann an patrún gléasta ceithre scriúnna M6 chasmhóiminte go 15.5 Newton-méadar. Ba chóir go mbeadh bailchríoch dromchla ar do phláta gléasta Rz 4 micriméadar nó níos míne chun sceitheadh thar na fáinní O a chosc.
Nuair a bhíonn comhpháirteanna cruachta, ríomh an fad bolt go cúramach. Ní mór duit dul tríd na plátaí ceapaire go léir móide an chomhla bonn nó iomadúil. Cuireann an Z2S 10 50 milliméadar le d'airde cruachta i gcumraíocht chaighdeánach. Meaitseálann naisc chalafoirt patrúin chaighdeánacha ISO, rud a fhágann go bhfuil sé ag luí leis an chuid is mó de na comhpháirteanna hiodrálacha tionsclaíocha.
Séala O-fáinní na naisc calafoirt go léir. Caithfidh siad seo a bheith ag luí le do shreabhán hiodrálach. Úsáideann córais ola mianraí rónta NBR, agus teastaíonn rónta FKM ó chórais a ritheann HETG nó sreabhán in-bhithmhillte eile. Má shuiteáiltear rónta damáiste nó de chineál mícheart is cúis le fadhbanna sceite agus éillithe.
Feidhmchláir Choiteanna sa Tionscal
Úsáideann uirlisí meaisín an pláta ceapaire comhla seiceála Z2S 10 chun suíomhanna an phíosa oibre a shealbhú le linn athruithe uirlisí. Gan an comhla seo, sileadh an sorcóir hiodrálach ó sceitheadh ola, rud a scriosfadh cruinneas. Ceadaíonn an scaoileadh píolótach gluaiseacht rialaithe nuair a thosaíonn an timthriall meaisín arís.
Braitheann meaisíní múnlaithe insteallta ar na comhlaí seo chun brú clampála múnla a choinneáil seasmhach le linn na céime fuaraithe. Chruthódh aon titim brú páirteanna lochtach. Glasann an Z2S 10 an sorcóir clamp go daingean agus úsáid á baint as brú píolótach íosta le haghaidh scaoileadh idir timthriallta.
Teastaíonn sealúchas cruinn ar phreasa hiodrálacha le linn oibríochtaí foirmithe ilchéime. Cuireann an pláta ceapaire comhla seiceála Z2S 10 cosc ar an reithe ó sleamhnú anuas idir strócanna preasa. Feabhsaíonn sé seo cáilíocht pháirt agus sábháilteacht an oibreora trí ghluaiseacht gan choinne a dhíchur.
Úsáideann trealamh láimhseála ábhar cosúil le forklifts na comhlaí seo chun titim ualaigh a chosc má theipeann ar línte hiodrálacha. Ligeann an dearadh píolótach gnáth-ardú agus ísliú agus frithdhúnadh sábháilteachta a sholáthar sa treo ualaigh.
Cóid Ordaithe agus Athróga
Úsáideann Bosch Rexroth córas cód sonrach don tsraith Z2S 10. Is í an bhunfhormáid ná Z2S 10 agus litreacha agus uimhreacha ina dhiaidh ag léiriú na sainghnéithe. Ciallaíonn suíomh bán go bhfuil feidhm bhlocála ag an dá chalafort A agus B. Ní chiallaíonn an litir A ach bloic phoirt A, agus ní chiallaíonn B ach bloic port B.
Léiríonn an uimhir ina dhiaidh sin brú scoilte: 1 le haghaidh 1.5 bar, 2 le haghaidh 3 bar, 3 le haghaidh 6 bar, agus 4 le haghaidh 10 mbarra. Ansin tagann 3X ag taispeáint an tsraith chomhpháirt. Tá an litir V le feiceáil nuair a thagann rónta FKM in ionad rónta caighdeánacha NBR. Léiríonn cóid bhreise cosúil le SO14, SO40, SO41, nó SO60 gnéithe speisialta cosúil le teorannú stróc nó calafoirt rialaithe seachtracha.
Is é uimhir choiteann R900407394 don leagan caighdeánach calafort dúbailte le brú scoilteadh 1.5 barra. Tá an uimhir R900407424 ag an leagan A port amháin. Nuair a bhíonn rónta FKM uait le haghaidh ola in-bhithmhillte, lorg páirtuimhreacha mar R900407439.
Comhoiriúnacht agus Cothabháil Sreabhán
Oibríonn an pláta ceapaire comhla seiceála Z2S 10 leis an chuid is mó de na sreabhán hiodrálach. Láimhseálann leaganacha caighdeánacha olaí mianraí cosúil le HL, HLP, agus HVLP gan fadhbanna. Cuimsíonn raon slaodacht ó 2.8 go 500 milliméadar cearnach in aghaidh an tsoicind, ag clúdach gach rud ó sreabhán hiodrálacha tanaí go olaí tiubh i gcoinníollacha fuar.
Éilíonn sreabháin in-bhithmhillte aird ar ábhar róin. Oibríonn sreabháin HFC le rónta NBR, ach tá rónta FKM ag teastáil ó olaí HETG agus HFDU chun meath a chosc. Nuair a úsáidtear an t-ábhar róin mícheart eascraíonn swelling, hardening, nó scoilteadh, rud a fhágann sceitheadh agus éilliú.
Is éard atá i gceist le cothabháil rialta glaineacht sreabhán hiodrálach a sheiceáil agus eilimintí scagaire a athsholáthar sula ndéantar iad a sheachbhóthar. Léiríonn éilliú mar fhreagra comhla sluggish nó teip a scaoileadh nuair a bhíonn brú píolótach i bhfeidhm. Tagann fadhbanna go luath trí shamplaí ola a thógáil agus a anailísiú de réir chaighdeáin ISO 4406.
Braitheann eatraimh athsholáthair séala ar choinníollacha oibriúcháin. Giorraíonn oibríocht ardteochta nó sreabhán ionsaitheach an saol róin. Nuair a bheidh an comhla á atógáil agat, déan an t-ábhar róin a mheaitseáil le do chineál sreabhach agus déan iniúchadh ar gach cuid inmheánach le haghaidh caitheamh nó damáiste.
Comparáid a dhéanamh ar Réitigh Malartacha
Tairgeann monaróirí eile comhlaí seiceála píolótach, ach tá buntáistí ag dearadh pláta ceapaire Z2S 10. Soláthraíonn sraith CVS Parker feidhm den chineál céanna le cumas sreafa níos airde suas le 150 lítear in aghaidh an nóiméid, ach níl an ghné réamhoscailte ann a ghlanann aistrithe brú sa Z2S 10. Úsáideann sraith PVG Eaton toisí níos dlúithe ach cuireann sé níos lú roghanna brú scoilte ar fáil.

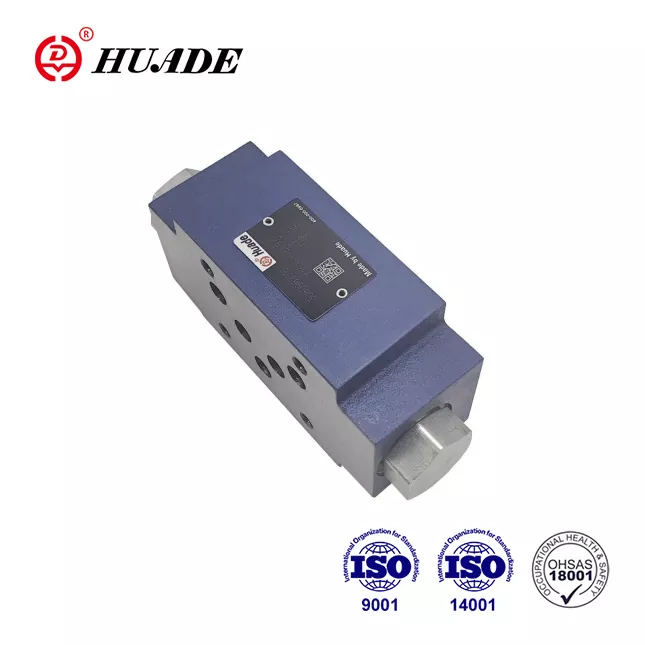

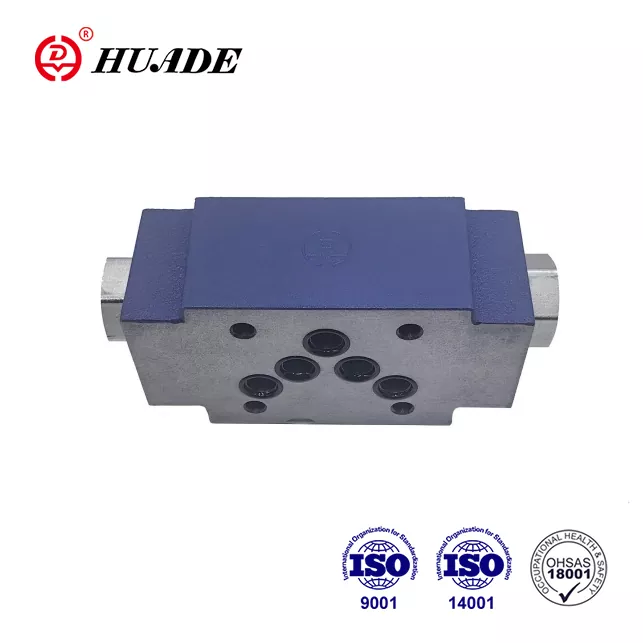

Táirgeann roinnt déantúsóirí na hÁise cosúil le Huade comhlaí comhoiriúnacha Z2S 10 ar phraghsanna níos ísle. Feidhmíonn siad seo go leordhóthanach i bhfeidhmchláir nach bhfuil chomh éilitheach ach seans nach bhfuil siad ag teacht le marthanacht Bosch Rexroth i dtimpeallachtaí crua nó le hola éillithe. Cruthaíonn an miotalóireacht agus cáilíocht séala i dtrealamh bunaidh níos fearr go ginearálta thar shaol seirbhíse fada.
Cosnaíonn comhlaí seiceála simplí gan oibríocht phíolótach níos lú agus gléasann siad níos dlúithe. Mar sin féin, ní féidir leo scaoileadh rialaithe brú gafa a sholáthar. Mar gheall ar an teorannú seo tá siad mí-oiriúnach d'fheidhmchláir nuair is gá duit an actuator a bhogadh sa dá threo faoi smacht.
Riachtanais Phíolótacha Brú
Cuidíonn tuiscint ar riachtanais brú píolótach leat ciorcaid iontaofa a dhearadh. Ní mór an pláta ceapaire comhla seiceála Z2S 10 ach thart ar 1.5 go 10 barra ag an gcalafort píolótach a oscailt go hiomlán, ag brath ar an bpríomhbhrú agus sreabhadh. Ciallaíonn an riachtanas íseal seo gur féidir leat brú píolótach a thapú go minic ó chomhlaí rialaithe atá ann cheana féin gan ciorcaid teanndáileog a chur leis.
Tugann an cóimheas oscailt rialaithe de thart ar 1 go 11.5 idir an limistéar píolótach agus an príomhlimistéar poppet an t-iolrú brú fabhrach seo. Cruthaíonn fórsaí píolótacha beaga fórsaí oscailte móra ar an suíochán liathróid. Laghdaíonn an éifeachtacht seo tomhaltas fuinnimh agus giniúint teasa i do chóras.
Nuair a thiteann brú píolótach faoi bhun na tairsí, dúnann an comhla láithreach. Suíonn fórsa an earraigh an liathróid go daingean i gcoinne a suíocháin. Coscann an dúnadh tapa seo an t-ais-sreabhadh ach féadann sé spící brú a chruthú mura bhfuil ionsú ceart turrainge sa chiorcad. Má chuirtear taisc-cheallraí beaga nó comhlaí srianta leo, déantar na haistrithe seo a mhaolú.
Cúrsaí Comhtháthaithe Córais
Teastaíonn pleanáil chun an pláta ceapaire comhla seiceála Z2S 10 a chomhtháthú isteach i do chiorcad hiodrálach. Caithfidh an comhla suí idir an comhla rialaithe treorach agus an actuator ar an gcalafort is mian leat a ghlasáil. Ceanglaíonn línte píolótach le calafort oibre os coinne na comhla treorach, agus mar sin sroicheann brú píolótach go huathoibríoch nuair a dhéanann tú an treo droim ar ais.
Tá naisc umair don draenáil spól rialaithe tábhachtach. Soláthraíonn Leagan SO60 port T ar leith chun an t-alt píolótach a dhraenáil chuig an umar, rud a choscann tógáil brú a d'fhéadfadh cur isteach ar oibriú comhla. Draenálann leaganacha caighdeánacha go hinmheánach tríd an bpríomhchiorcad, a oibríonn go breá i bhformhór na n-iarratas ach d'fhéadfadh fadhbanna a bheith ann i gciorcaid speisialaithe.
Nuair a úsáideann tú comhlaí il Z2S 10 i gcóras amháin, tá a comhartha píolótach féin ag teastáil ó gach ceann acu. Is féidir le calafoirt phíolótacha tras-nasctha idirghníomhaíochtaí gan choinne a chruthú nuair a chuireann oscailt comhla amháin isteach ar cheann eile. Coinnigh ciorcaid phíolótacha neamhspleách ach amháin má dhearann tú go sonrach le haghaidh comhoibríochta.
Fabhtcheartú Fadhbanna Coitianta
Nuair a theipeann ar phláta ceapaire comhla seiceála Z2S 10 blocáil i gceart, is é éilliú an culprit is gnách. Faigheann cáithníní salachar idir an liathróid agus an suíochán, rud a chruthaíonn cosán sceite. Socraítear formhór na gcásanna má dhéantar an córas a shruthlú agus scagachán a fheabhsú. Má leanann an sceitheadh tar éis a ghlanadh, d'fhéadfadh damáiste a bheith ann don suíochán a dteastaíonn athsholáthar.
Is minic a chiallaíonn mainneachtain oscailt le brú píolótach go bhfuil an spól rialaithe i bhfostú. Tarlaíonn sé seo nuair a chruinníonn vearnais ó ola róthéite nó nuair a bhíonn éilliú uisce ina chúis le creimeadh. Déanann díchóimeáil agus glanadh na comhla feidhm a athchóiriú, ach ba cheart duit aghaidh a thabhairt freisin ar an mbunchúis i do riocht sreabhán hiodrálach.
Is gnách go mbíonn an iomarca torainn le linn na hoscailte ina chúis le cavitation nó athruithe brú tapa. De ghnáth cuireann an ghné réamhoscailte cosc air seo, agus mar sin deireann torann leagan neamh-réamhoscailte nó páirteanna inmheánacha caite a chuireann moill ar an seicheamh oscailte. Má dhéantar an leagan a sheiceáil agus má dhéantar iniúchadh ar chaitheamh, cuidítear leis an bhfeistiú atá de dhíth a aithint.
Is féidir le freagra mall ar chomharthaí píolótach brú píolótach íseal nó sceitheadh inmheánach timpeall an spól rialaithe a léiriú. Deimhníonn brú píolótach a thomhas ag inlet na comhla má sholáthraíonn do chiorcad dóthain comhartha. Éilíonn sceitheadh inmheánach comhla a atógáil le rónta nua agus cigireacht a dhéanamh ar riocht tolladh spól.
Costas agus Infhaighteacht
Athraíonn praghsanna pláta ceapaire comhla seiceála Z2S 10 de réir réigiúin agus soláthraí. Cosnaíonn comhlaí bunaidh Bosch Rexroth trí dháileoirí údaraithe sa RA thart ar £605 roimh CBL ar leaganacha caighdeánacha. Tá difríocht idir praghsanna i réigiúin eile bunaithe ar líonraí dáileacháin áitiúla agus dleachtanna ar allmhairí.
Cosnaíonn soláthraithe malartacha agus táirgí comhoiriúnacha níos lú. Féadfaidh coibhéisí monaraithe na hÁise a bheith idir 30 agus 50 faoin gcéad faoi bhun phraghsála Bosch agus cáilíocht réasúnta á chothabháil ag an am céanna d’fheidhmchláir nach bhfuil chomh criticiúil. Uaireanta bíonn lascainí ag baint le ceannach trí ardáin soláthair thionsclaíocha ar nós MISUMI nó margaí ginearálta ar nós eBay, cé go mbíonn sé tábhachtach barántúlacht a fhíorú.
Braitheann amanna luaidhe ar cibé an stocálann dáileoirí an leagan sonrach atá uait. Athróga coitianta mar an leagan barra 1.5 calafort dúbailte a sheoladh go tapa ón bhfardal. D'fhéadfadh go mbeadh gá le horduithe monarchan le roinnt seachtainí ama seachadta le haghaidh cumraíochtaí neamhghnácha le roghanna speisialta. Coisceann pleanáil chun cinn agus cothabháil páirteanna breise le haghaidh meaisíní ríthábhachtacha aga neamhfhónaimh chostasach.
Treochtaí Timpeallachta agus Todhchaí
Úsáideann trealamh hiodrálacha sreabháin in-bhithmhillte níos mó agus níos mó chun tionchar comhshaoil ó dhoirteadh agus ó sceitheadh a laghdú. Déanann an pláta ceapaire comhla seiceála Z2S 10 oiriúnú don treocht seo trí roghanna róin FKM atá comhoiriúnach le HETG agus sreabhán bithbhunaithe eile. Ligeann an comhoiriúnacht seo duit hiodrálaic atá neamhdhíobhálach don chomhshaol a uasghrádú gan do chomhlaí go léir a athsholáthar.
Cuireann rialacháin astuithe níos déine brú ar shéalú níos fearr i gcórais hiodrálacha. Cuidíonn blocáil gan sceitheadh sa Z2S 10 le meaisíní na caighdeáin seo a chomhlíonadh. Baineann trealamh a oibríonn i dtimpeallachtaí íogaire cosúil le próiseáil bia nó seomraí glan tairbhe go háirithe as an séalaithe iontaofa a sholáthraíonn an comhla seo.
Féadfaidh forbairtí amach anseo monatóireacht leictreonach a thabhairt do chomhlaí hiodrálacha. D'fhéadfadh braiteoirí a bhrath brú píolótach, ráta sreafa, nó suíomh comhla comhtháthú le córais rialaithe meaisín. Cé go bhfanann dearadh bunúsach Z2S 10 meicniúil amháin, d'fhágfadh na breisithe seo cothabháil thuarthach agus leas iomlán a bhaint as an gcóras.
An Rogha Ceart a Dhéanamh
Tá ciall le roghnú pláta ceapaire comhla seiceála Z2S 10 nuair a bhíonn brú iontaofa uait i bpacáiste dlúth. Sábhálann an gléasta pláta ceapaire spás agus laghdaítear pointí sceite féideartha i gcomparáid le suiteálacha comhla inlíne. Tugann oibríocht phíolótach scaoileadh rialaithe duit gan ciorcadra breise casta.
Smaoinigh ar do leibhéil brú, riachtanais sreafa, agus cineál sreabhach nuair a ordú. Meaitseáil an brú scoilte le do riachtanais chórais, ag cothromú idir friotaíocht íseal i saorshreabhadh agus réamh-ualach leordhóthanach le haghaidh suíocháin daingean. Roghnaigh rónta FKM má ritheann tú rud ar bith seachas ola mianraí chun saol róin fhada a chinntiú.
Oibríonn an Z2S 10 is fearr i gcórais le glaineacht sreabhán maith agus cothabháil rialta. Má tá claonadh ag d’oibríocht i dtreo cothabhála faillíoch nó coinníollacha an-salach, d’fhéadfadh fadhbanna iontaofachta a bheith ag an gcomhla. Sna cásanna sin, d’fhéadfadh dearaí níos láidre le himréitigh níos mó freastal níos fearr in ainneoin a rátaí sceite níos airde.
I gcás an chuid is mó d'iarratais hiodrálacha tionsclaíocha a dteastaíonn coinneáil suímh agus scaoileadh rialaithe orthu, seachadann pláta ceapaire comhla seiceála Z2S 10 feidhmíocht iontaofa ar chostas réasúnta. Mar gheall ar a stair fhada agus a infhaighteacht leathan, is rogha shábháilte é le haghaidh dearaí nua agus feidhmchláir athsholáthair araon.
