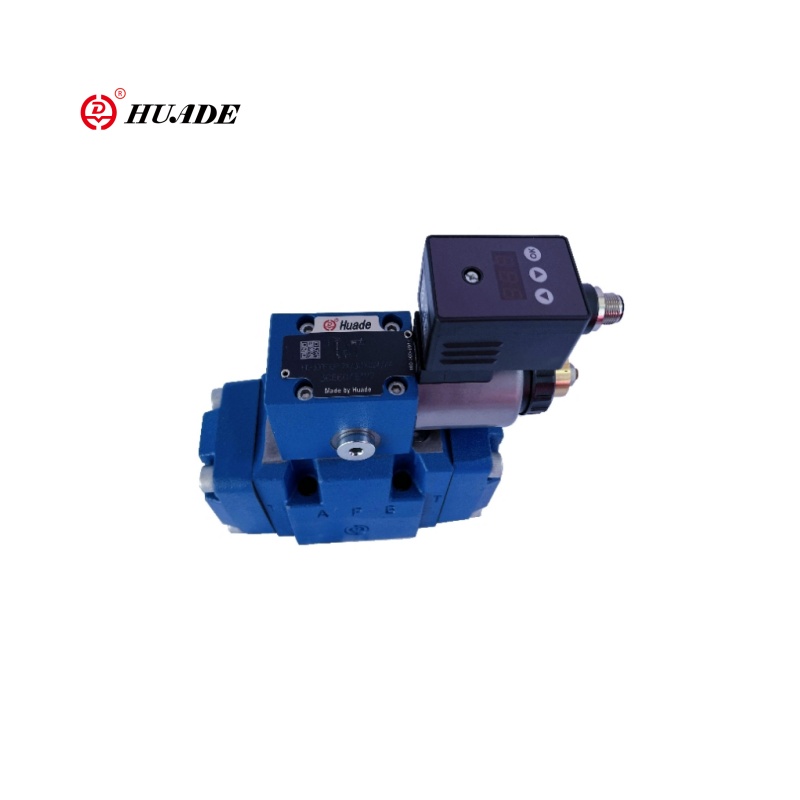

Brú comhréireach ag laghdú comhla 3drem-7x

Is é atá i 3Drem-7x ná comhla laghdaithe brú comhréireach trí-bhealach a laghdaíonn comhla. I gcomparáid leis an tsraith 3DRE/3DREE. Brú comhréireach a laghdaíonn an comhla 3Drem-7x Tá braiteoirí nó comhéadain chumarsáide níos fearr ag 3Drem-7x. Is í an phríomhfheidhm atá ag comhla 3drem-7x ná an brú asraon a rialú ar bhealach comhréireach leictreach. Is féidir leis rialachán brú a bhaint amach + díluchtú trí struchtúr trí bhealach (P → A, A → T). Brú comhréireach ag laghdú comhla 3Drem-7x Tá sé oiriúnach do chórais rialaithe ard-bheachtais agus ard-dhinimiciúil hiodrálach.

Paraiméadar Táirge an Bhrú Comhréireach Ag Laghdú Comhla 3Drem-7x

Paraiméadar Táirge an Bhrú Comhréireach Ag Laghdú Comhla 3Drem-7x

Gnéithe:

▶ Leagan 3-bhealach

▶ Oibriú trí bhíthin solenoid comhréireach le corna inúsáidte

▶ le haghaidh gléasta fo -phláta

▶ Pátrún porting de réir ISO 4401

▶ Teorainn brú uasta, roghnach

▶ Comhla agus leictreonaic rialaithe ó fhoinse amháin

▶ Leictreonaic chomhtháite (OBE) (Cineál HD-3DRE (M) E):

- beag lamháltas déantúsaíochta ar an gcuar tréithbhrú brú luacha ordaithe

▶ Leictreonaic Rialaithe Seachtraí (Cineál HD-3DRE (M)

▶ Cuar saintréithe brú -luacha ordaithe líneach

Iarratas:

Brú comhréireach a laghdaíonn an comhla 3Drem-7X Tá sé oiriúnach do chórais ardchruinnithe, ard-dhinimiceacha, cliste hiodrálacha, go háirithe do na hócáidí seo a leanas: ócáidí a éilíonn rialachán comhréireach leictreach + díluchtú tapa, línte táirgthe uathoibrithe atá comhtháite le rialtóirí PLC/PID, agus is féidir leo rialú iontaofa a bhaint amach i dtimpeallachtaí géara (creathadh, ardteocht, speiceas).

Feidhm agus cuid den bhrú comhréireach ag laghdú comhla 3drem-7x

Feidhm, roinn

Tá na cineálacha comhla 3DRE (M) agus 3DRE (M) E ag obair go leictreach-phíolótach ag laghdú comhlaí a laghdaíonn comhlaí le teorannú brú an actuator.

Úsáidtear iad le haghaidh laghdaithe (p go A) agus teorannú (A go T) de bhrú córais.

Bunroinnt

Tá dhá phríomhthionól sna comhlaí:

▶ Comhla Rialaithe Píolótach (1) le solenoid chomhréireach (2), go roghnach le huas -theorainn brú (15)

▶ Príomh -chomhla (3) leis an bpríomh -spól rialaithe (4)

Feidhmigh

▶ Socrú an bhrú atá ag brath ar luach an ordaithe a laghdú i gcalafort A tríd an gcomhla rialaithe píolótach (1).

▶ Le calafort dúlagar P, tá na spriongaí (5) agus (6) ag coinneáil an phríomh -spól rialaithe (4) ina shuíomh lárnach.

Ar an mbealach seo, cuirtear cosc ​​ar léim nuathionscanta ag an actuator.

▶ Sreafaí sreabhach píolótach ó tolladh (7) tríd an rialtóir sreafa (8), tríd an seomra rialaithe (11) go dtí an bhearna throttle (9), trí líne (10) go calafort Y. Tá an nasc seo le stiúradh isteach san umar ag brú nialasach.

Laghdú ar

▶ An brú píolótach sa seomra rialaithe (11) a thógáil suas mar fheidhm den luach ordaithe.

▶ Brú a chur suas i seomra an earraigh (13) trí nozzle (12) agus gluaiseacht an phríomh-spól rialaithe (4) ar dheis.

Sreabha sreabhach hiodrálacha ó P go A.

▶ Tá brú an actuator i gcalafort A ar fáil i seomra an earraigh (14).

▶ Mar thoradh ar an mbrú i gcalafort A go dtí brú socraithe an chomhla rialaithe phíolótaigh (1), déantar gluaiseacht an phríomh -spól (4) ar chlé. Tá brú i gcalafort A beagnach mar an gcéanna leis an mbrú socraithe ag an gcomhla rialaithe píolótach (1).

Teorannú brú

▶ Má sháraíonn an brú i gcalafort A brú socraithe an chomhla rialaithe píolótach (1), aistrítear an príomh -spól rialaithe (4) níos faide ar chlé.

▶ Osclaíonn sé seo an nasc ó A go T agus cuireann sé teorainn leis an mbrú atá ar feitheamh i gcalafort A go dtí an luach ordaithe socraithe.

Cineál HD-3Dree agus HD-3Dreme (le Leictreonaic Chomhtháite (OBE))

Maidir le feidhm agus bunú, comhfhreagraíonn na comhlaí seo do chineálacha HD-3DRE agus HD-3Drem.at an comhla rialaithe píolótach, tá tithíocht ann freisin (17) leis na leictreonaic rialaithe.

Cuirtear voltas soláthair agus ordaithe i bhfeidhm ar an gceannaire (18).

Ag an monarcha, déantar an cuar saintréithe brú brú -luacha a choigeartú gan mórán lamháltais déantúsaíochta. Le haghaidh tuilleadh eolais, féach leathanach 9.
