Nuair is gá duit rialú sreabhadh beacht i gcórais hiodrálacha dhlúth, cuireann an Check Valve Sandwich Plate Z2S 10 réiteach iontaofa. Soláthraíonn an comhla seiceála píolótach seo ó Bosch Rexroth blocáil saor ó sceitheadh i ndearadh pláta ceapaire coigilte spáis. Freastalaíonn an Z2S 10 ar fheidhmchláir hiodrálacha níos lú go meánmhéide, áit a bhfuil sé ríthábhachtach seasamh a choinneáil agus sreabhadh droim ar ais a chosc.
Úsáideann an Z2S 10 na prionsabail bhunúsacha dearaidh céanna le samhlacha níos mó sa tsraith Z2S, ach ciallaíonn a ainmniú méid 10 go n-oireann sé patrúin gléasta CETOP 05 seachas na comhéadain CETOP 07 níos mó. Déanann an lorg níos lú seo an Pláta Ceapaire Comhla Seiceála Z2S 10 oiriúnach do threalamh soghluaiste, d'innealra tionsclaíochta dlúth, agus d'fheidhmchláir nuair a bhíonn spás ar phraghas íseal.
Príomhghnéithe Dearaidh
Feidhmíonn an Pláta Ceapaire Comhla Seiceála Z2S 10 trí mheicníocht poppet earrach-luchtaithe in éineacht le rialú píolótach. Sreabhann sreabhán hiodrálach go saor ó chalafoirt A1 go A2 nó ó B1 go B2 nuair a bhrúitear sa treo chun tosaigh. Ardaíonn an eilimint chomhla a suíochán, rud a ligeann don ola pas a fháil le friotaíocht íosta. Nuair a dhéanann sreabhadh iarracht aisiompú, cuireann an earrach agus an brú droim ar ais an poppet go daingean i gcoinne a shuíochán, ag cruthú séala miotail-go-miotail a chuireann cosc ar aon sceitheadh.
Is é an rud a dhéanann idirdhealú ar an Z2S 10 ó chomhlaí seiceála simplí ná a chumas oibríochta píolótach. Má chuirtear brú ar chalafort píolótach X nó Y, osclaíonn sé an comhla go hiodrálach i gcoinne an treo blocála. Ligeann an ghné seo ualaí a ísliú faoi smacht nó sreabhadh droim ar ais d'aon ghnó nuair a éilíonn dearadh do chórais é. Gan brú píolótach, coinníonn an Pláta Ceapaire Comhla Seiceála Z2S 10 a fheidhm bhlocála ar feadh tréimhse éiginnte gan aon sruth nó sceitheadh.
Tá cumraíocht pláta ceapaire an Z2S 10 thart ar 162mm ar fad agus 57mm ar airde. Cuireann an comhla thart ar 25mm le do thiús cruachta nuair a shuiteáiltear é idir comhpháirteanna hiodrálacha eile. Daingníonn ceithre bolt M8 na príomhphointí gléasta, agus láimhseálann dhá bolt M5 naisc chúnta. Ritheann an meáchan iomlán thart ar 2.8 go 3.2 cileagram ag brath ar an malairt agus na roghanna sonracha.
Déanann Bosch Rexroth an comhlacht comhla Z2S 10 a mhonaraíonn as iarann teilgthe ard-ghrád nó as cruach le cóireáil dromchla creimeadh-resistant. Úsáideann an leagan caighdeánach rónta NBR a oireann do olaí hiodrálacha mianraí-bhunaithe. Nuair a éilíonn d'iarratas sreabhán eistear fosfáit nó hiodráin shintéiseacha eile, is féidir leat rónta FKM a shonrú tríd an sonrúchán "V" a chur le d'uimhir pháirt.
Sonraíochtaí Teicniúla
Láimhseálann an Pláta Ceapaire Comhla Seiceála Z2S 10 an brú oibre uasta suas le 315 barra, comhionann lena mhacasamhail Z2S 16 níos mó. Ciallaíonn an rátáil 31.5 megapascal seo go n-oibríonn an Z2S 10 go hiontaofa fiú i gciorcaid hiodrálacha ardbhrú. Sroicheann an toilleadh sreafa uasta 80 lítear in aghaidh an nóiméid sa treo saorshreafa, a oireann don chuid is mó de ghníomhairí beaga go meánacha agus mótair hiodrálacha.
I measc na roghanna brú scáineadh don Z2S 10 tá socruithe 3, 5, 7.5, agus 10 mbarra. Cinneann an brú scoilte seo cé mhéad brú droim ar ais a thógann suas sula suíonn an comhla go hiomlán. Soláthraíonn brúnna scoilteála níos ísle rialú níos déine le níos lú carnadh brú, agus fhulaingt suímh níos airde brú ar ais níos mó roimh bhlocáil. Braitheann do rogha ar cé acu an gá d’iarratas a mhúchadh láithreach nó an féidir freastal ar ardú brú éigin le linn dúnta.
Cuimsíonn an raon teochta oibriúcháin -30 ° C go + 80 ° C le rónta caighdeánacha NBR. Feidhmíonn leagan séala FKM ó -20 ° C go + 80 ° C. Clúdaíonn na teorainneacha teochta seo an chuid is mó de na timpeallachtaí oibriúcháin trealaimh thionsclaíocha agus shoghluaiste. Ba cheart go gcoimeádfadh do shreabhán hiodrálach slaodacht idir 2.8 agus 500 milliméadar cearnach in aghaidh an tsoicind le haghaidh oibriú cuí Z2S 10.
Cuireann glaineacht sreabhán isteach go mór ar iontaofacht Check Valve Sandwich Plate Z2S 10. Sonraíonn Bosch Rexroth NAS 1638 Aicme 9 nó ISO 4406 20/18/15 mar íoschaighdeáin glaineachta. Iompraíonn ola éillithe cáithníní is féidir a neadú sna dromchlaí ina saothraítear rónta, rud a fhágann sceitheadh nó cosc a chur ar dhúnadh ceart comhla. Cosnaíonn scagachán leordhóthanach in aghaidh an tsrutha den Z2S 10 d'infheistíocht agus cinntíonn sé feidhmíocht chomhsheasmhach.
Leanann na cóimheasa limistéar píolótach i ndearadh Z2S 10 comhréireanna comhchosúla le comhlaí sraith Z2S eile. Cruthaíonn an cóimheas idir limistéar píolótach agus limistéar blocála buntáiste meicniúil ionas gur féidir le brú píolótach réasúnta íseal an comhla a oscailt i gcoinne brú ardchórais. Ciallaíonn an dearadh seo nach bhfuil soláthairtí píolótach ardbhrú ar leith de dhíth ort chun an Z2S 10 a oibriú go héifeachtach.
Feidhmchláir Choitianta
Is minic a chuimsíonn trealamh hiodrálacha soghluaiste an Pláta Ceapaire Comhla Seiceála Z2S 10. Baineann tochailteoirí dlúth, lódairí stiúrtha sciorrtha, agus innealra talmhaíochta leas as méid beag agus feidhm bhlocála iontaofa na comhla. Nuair a choinníonn buicéad lódóra ábhar lastuas, cuireann an Z2S 10 cosc ar shreabhadh an tsorcóra fiú má theipeann ar na píobáin hiodrálacha nó má bhogann an t-oibreoir luamhán rialaithe go suíomhanna neodracha gan chuimhneamh.
Úsáideann trealamh preas tionsclaíoch an Z2S 10 chun seasamh reithe a choinneáil le linn oibríochtaí foirmithe. Tá sorcóirí ag teastáil ó phreasa stampála miotail, cófraí coscáin, agus meaisíní múnlaithe comhbhrú a shealbhaíonn suíomhanna cruinne agus fórsaí foirmithe i bhfeidhm. Cinntíonn tréith náid-sceitheadh Pláta Ceapaire Comhla Seiceála Z2S 10 cruinneas tríthoiseach i gcodanna críochnaithe trí aon ghluaiseacht sorcóra a dhíchur le linn an timthrialla brú.
Ionchorpraíonn innealra adhmadóireachta an Z2S 10 le haghaidh ciorcaid clampála agus stoptha. Úsáideann ródairí CNC, bandaí imeall, agus sábha painéil teanntáin hiodrálach chun píosaí oibre a dhaingniú le linn oibríochtaí gearrtha. Ceadaíonn an fhormáid pláta ceapaire do thógálaithe meaisíní iomadúil dhlúth comhla a chruthú a chomhtháthaíonn ilchiorcaid clampála i spás teoranta faoi bhun táblaí oibre.
Tá táblaí ardaitheoir agus ardaitheoirí siosúr ag brath ar an Z2S 10 le haghaidh sábháilteachta ualaigh. Nuair a thacaíonn ardán ardaitheoir oibrithe nó ábhair ag poist ardaithe, soláthraíonn an Pláta Ceapaire Comhla Seiceála Z2S 10 sábháilteacht iomarcach trí chalafoirt sorcóra a bhlocáil go neamhspleách ar an bpríomh-chomhla treorach. Fiú má theipeann ar chomhlaí rialaithe nó má réabfaidh línte hiodrálacha, cuireann an Z2S 10 cosc ar shliocht neamhrialaithe.
Úsáideann meaisíní múnlaithe insteallta plaisteacha sa raon tonnáiste níos lú an Z2S 10 le haghaidh ciorcaid clampála múnla. Coinníonn an comhla fórsa clampála beacht ar feadh an timthriall insteallta agus fuaraithe. Déanann gléasta pláta ceapaire dearadh iomadúil a shimpliú mar is féidir le hinnealtóirí ilfheidhmeanna comhla a chruachadh go hingearach seachas iad a shocrú i bpatrúin chothrománacha níos mó.
Ceannach agus Praghsáil
De ghnáth cosnaíonn 10 n-aonad Fíor-chomhla Seiceála Bosch Rexroth Sandwich Plate Z2S idir 180 agus 280 dollar SAM trí dháileoirí údaraithe. Soláthraíonn bealaí oifigiúla Rexroth doiciméadú teicniúil iomlán, clúdach baránta, agus rochtain ar thacaíocht innealtóireachta feidhmchlár. Is gnách go n-imíonn amanna seachadta seachtain nó coicís do chumraíochtaí caighdeánacha a choinnítear i stoc dáileacháin.
Coinníonn soláthraithe hiodrálacha speisialaithe mar Airline Hydraulics agus [BuyRexroth.com](http://buyrexroth.com/) fardal go sonrach do mhargadh Mheiriceá Thuaidh. Is minic a sheolann na dáileoirí seo laistigh de thrí go seacht lá agus is féidir leo margaí pacáiste a sholáthar nuair a bhíonn comhlaí iolracha nó córais hiodrálacha iomlán á n-ordú agat. Titeann a bpraghsanna go ginearálta sa raon 170 go 260 dollar ag brath ar chainníocht agus cumraíocht.
Is féidir le ceannaitheoirí Eorpacha rochtain a fháil ar an Z2S 10 trí ionaid seirbhíse áitiúla Bosch Rexroth agus dáileoirí údaraithe ar fud na Gearmáine, na Fraince, na hIodáile, agus margaí eile. Tá thart ar 160 go 250 euro ar phraghas i margaí Eorpacha, agus tá amanna luaidhe cosúil le foinsí Mheiriceá Thuaidh.
Táirgeann monaróirí malartacha leaganacha comhoiriúnacha den Phláta Ceapaire Comhla Seiceála Z2S 10. Déanann monaróir na Síne Huade Hydraulic an tsraith HD Z2S 10 a choinníonn an patrún gléasta CETOP 05 céanna agus sonraíochtaí comhchosúla. De ghnáth cosnaíonn na roghanna eile seo 25 go 35 faoin gcéad níos lú ná fíor-tháirgí Rexroth, le praghsáil thart ar 120 go 200 dollar. Baineann an chomhbhabhtáil le doiciméadú teicniúil laghdaithe agus tacaíocht bharánta nach bhfuil chomh cuimsitheach.
Agus an Z2S 10 á ordú, fíoraigh an uimhir pháirt iomlán lena n-áirítear ainmniú sraithe, cód brú scoilte, agus sonraíocht ábhar róin. D'fhéadfadh go mbeadh an chuma ar uimhir pháirt iomlán Z2S10-1-5X le haghaidh comhla brú scoilteadh 3 bharra le rónta NBR sa tsraith reatha 5X. Má chuirtear "/V" leis sonraítear rónta FKM, agus tá an chumraíocht bhlocála (A, B, nó AB) le feiceáil níos luaithe sa seicheamh uimhir pháirteach.
Treoirlínte Suiteála
Chun Pláta Ceapaire Comhla Seiceála a Shuiteáil Z2S 10 ní mór aird chúramach a thabhairt ar ullmhú dromchla gléasta. Ní mór don dromchla cúplála Ra 0.8 uasta garbh a bhaint amach agus maoile a choinneáil laistigh de 0.01mm in aghaidh 100mm d'fhad an dromchla. Ní moltaí roghnacha iad na sonraíochtaí seo. Beidh dromchlaí gléasta garbh nó warped ina chúis le sceitheadh O-fáinne a chuireann isteach ar chuspóir iomlán comhla seiceála náid-sceitheadh.
Úsáideann an Z2S 10 méideanna sonracha O-fáinne atá difriúil ó mhúnlaí Z2S níos mó. Éilíonn príomh-chalafoirt A, B, P, agus T O-fáinní a thomhas trastomhas seachtrach 16mm le trasghearradh 2mm. Úsáideann calafoirt phíolótacha X agus Y fáinní O níos lú 8mm faoi 1.5mm. Roimh an tsuiteáil, deimhnigh go bhfuil an trealamh O-ring ceart agat mar go gcinntíonn úsáid méideanna míchearta sceitheadh agus fadhbanna éilliúcháin a d'fhéadfadh a bheith ann.
Tá tábhacht shuntasach ag sonraíochtaí chasmhóiminte le suiteálacha pláta ceapaire. Déan na ceithre boltaí gléasta M8 a dhéanamh níos doichte go 41 méadar Newton i bpatrún trasnánach. Éilíonn an dá bolt cúnta M5 8.8 Newton-méadar de chasmhóiminte. Ligeann fo-chasmhóiminte do sceitheadh agus d'fhéadfaí comhla a aistriú, agus is féidir le ró-chasmhóimint dlúth a chur ar an gcorp comhla alúmanaim nó iarann teilgthe. Bain úsáid as eochair chasmhóiminte calabraithe i gcónaí seachas sreangáin tionchair nó meastachán a dhéanamh de réir mothaithe.
Suí an Pláta Ceapaire Comhla Seiceála Z2S 10 ionas go mbeidh na bioráin sarn suite ailínithe go beacht leis na poill i do iomadúil gléasta nó i d'fhophláta gléasta. Cuireann na bioráin dowel seo cosc ar ghluaiseacht cliathánach a d'fhéadfadh O-fáinní a lomadh le linn brú-thimthriallta. Glan gach dromchla gléasta go maith roimh an tionól chun aon sceallóga miotail, salachar nó sean-ábhar róin a d'fhéadfadh cur isteach ar shéalú a bhaint.
Tar éis na boltaí go léir a dhaingniú, líon isteach do chóras hiodrálacha le leacht glan agus rothaigh na hoibreoirí arís agus arís eile roimh ualaí oibre iomlána a chur i bhfeidhm. Glanann an nós imeachta briseadh isteach seo aer gafa agus fíoraíonn sé go n-oibríonn an Z2S 10 i gceart. Monatóireacht a dhéanamh ar aon sceitheadh seachtrach timpeall na rónta O-fáinne le linn na hoibríochta tosaigh. Is minic a léiríonn sceitheadh beaga le feiceáil le linn an chéad bhrúchóirithe chasmhóiminte bolt míchuí nó éilliú dromchla.
Cúrsaí Comhtháthaithe Córais
Is gnách go suiteálann an Comhla Seiceála Pláta Ceapaire Z2S 10 idir comhla rialaithe treorach agus an actuator hiodrálach a rialaíonn sé. Ligeann an socrúchán seo don Z2S 10 calafoirt actuator a bhlocáil nuair a bhogann an comhla treorach go suíomh neodrach. Ceanglaíonn na calafoirt phíolótacha le calafoirt oibre an chomhla treorach ionas go n-osclaíonn aon sreabhadh d'aon ghnó tríd an gcomhla treorach an Z2S 10 sa treo cuí.
Agus an Z2S 10 á gcomhtháthú in iarratais sorcóir ingearach cosúil le táblaí ardaitheoir nó preas reithí, tabhair aird ar phluiméireacht calafoirt píolótach. Caithfidh an brú píolótach an earrach brú scoilte agus aon bhrú córais a shárú ag iarraidh an comhla a dhúnadh. Cuirfidh brú píolótach neamhleor cosc ar an gcomhla ó oscailt, rud a fhágann go mbeidh do actuator faoi ghlas sa suíomh fiú nuair a ordaíonn tú gluaiseacht.
Teastaíonn aird ar leith ar naisc calafoirt umar leis an Z2S 10. De ghnáth nascann calafort píolótach Y leis an umar go díreach nó trí chalafort umar na comhla treorach. Caithfidh an nasc seo fíorbhrú an atmaisféir a bhaint amach chun an comhla a dhúnadh go hiontaofa. Is féidir le brú ar ais ar bith sa líne umar cosc a chur ar dhúnadh iomlán na comhla, rud a fhágann go mbíonn sruth actuator gan iarraidh.
Smaoinigh ar titim brú tríd an bPláta Ceapaire Comhla Seiceála Z2S 10 agus do chóras hiodrálach á méid. Léiríonn Z2S 10 a fheidhmíonn i gceart níos lú ná 3 bhar caillteanas brú ag an sreabhadh uasta rátáilte sa treo saorshreafa. Laghdaíonn an titim brú seo an fórsa atá ar fáil ag do actuator agus gineann sé teas i d'ola hiodrálach. Má dhéantar ró-mhór ar an Z2S 10 do do riachtanais sreafa laghdaítear titim brú agus feabhsaíonn sé éifeachtúlacht an chórais.
Is féidir le comhlaí iolracha Z2S 10 cruachta le chéile i bhfoirmíochtaí pláta ceapaire chun actuators iolracha a rialú ó iomadúil dhlúth. Déanann an cur chuige modúlach seo pluiméireacht a shimpliú agus laghdaítear líon na n-ionad gléasta comhla ar leith a theastaíonn. Mar sin féin, cuireann gach ciseal comhla breise le airde an chairn agus méadaíonn sé líon na rónta O-fáinne a dteastaíonn suiteáil chuí orthu.
Riachtanais Chothabhála
Tá gá le cothabháil réasúnta beag ar Phláta Ceapaire Comhla Seiceála Z2S 10 agus é ag feidhmiú laistigh de shonraíochtaí dearaidh. Déan iniúchtaí a sceidealú gach sé go dhá mhí dhéag ag brath ar do thimthriall dualgais agus ar do thimpeallacht oibriúcháin. Le linn iniúchtaí, seiceáil an bhfuil aon phúscadh ola seachtrach timpeall na rónta O-fáinne agus deimhnigh go bhfuil actuators i gceart nuair a lárnaíonn na comhlaí treorach.
Oibriú píolótach a thástáil trí ghluaiseacht actuator mall a ordú agus tairiscint mhín, chomhsheasmhach a dhearbhú. D’fhéadfadh gluaiseacht chorrach nó leisce a léiriú nach bhfuil an Z2S 10 ag oscailt go hiomlán mar gheall ar éilliú nó brú píolótach neamhleor. An brú píolótach a thomhas ag na calafoirt X agus Y faoi choinníollacha oibriúcháin chun a fhíorú go sáraíonn sé an tsonraíocht brú scoilte móide aon fhrithchuimilte sa chiorcad píolótach.
Cuir rónta O-fáinne in ionad gach dhá go cúig bliana mar chothabháil choisctheach is cuma má bhreathnaíonn tú ar sceitheadh. De réir a chéile cruaíonn ábhair róin NBR agus FKM ó thimthriall teirmeach agus nochtadh ceimiceach le himeacht ama. Cailleann rónta cruaite a gcumas cloí le mionrialtachtaí dromchla, rud a cheadaíonn sceitheadh. Agus rónta á n-athsholáthar, scrúdaigh poipéad na comhla agus na dromchlaí suíocháin le haghaidh scórála, creimeadh, nó éillithe leabaithe.
Monatóireacht a dhéanamh ar titim brú ar fud an Phláta Ceapaire Comhla Seiceála Z2S 10 le linn oibriú rialta. Léiríonn titim brú méadaitheach le himeacht ama méadú éillithe sna pasáistí inmheánacha nó bac páirteach ar an eilimint poppet. Ná déan neamhaird de thiteann brú atá ag ardú de réir a chéile mar go dtugann siad le fios go bhfuil fadhbanna forbartha acu a fhágfaidh go mbeidh teip iomlán ar an gcomhla ina chúis.
Má theipeann ar an Z2S 10 a scaoileadh nuair a bhíonn brú píolótach i bhfeidhm, deimhnigh ar dtús brú píolótach leordhóthanach ag inlet na comhla. Is minic go mbíonn teipeanna scaoilte mar thoradh ar phasáistí píolótach bactha nó srianta. Cinntigh go sroicheann naisc umair brú an atmaisféir gan srianta. Má sheiceálann na ciorcaid seo i gceart ach nach scaoilfidh an chomhla go fóill, is dócha go bhfuil an t-éilliú inmheánach tar éis an mheicníocht phíobáin a chuimilt.
Ciallaíonn teip iomlán na comhla nuair a tharlaíonn sceitheadh cúil go bhfuil damáiste marthanach don phápa nó don suíochán. Is féidir le cáithníní miotail ó áiteanna eile i do chóras a neadú sna dromchlaí séalaithe, rud a choscann dúnadh daingean. Ag an bpointe seo, cuir an comhla Z2S 10 ar fad in ionad seachas iarracht a dhéanamh ar dheisiú na páirce. Mar gheall ar an meaisínithe beachtas atá ag teastáil le haghaidh dromchlaí séalaithe cuí, níl deisiú páirce praiticiúil.
Ag Comparáid Méid 10 Roghanna Eile
Déanann Parker Hannifin comhlaí seiceála píolótach a mhonaraíonn i raonta méide cosúil leis na Z2S 10. Tugann comhlaí ceapaire Parker's CETOP 05 sonraíochtaí inchomparáide le dearaí inmheánacha atá beagán difriúil. Is gnách go mbíonn a bpraghsanna ag teacht le leibhéil Bosch Rexroth, mar sin braitheann do rogha níos mó ar chomhpháirteanna an chórais atá ann cheana féin agus ar chaidreamh dáileora ná ar chúrsaí costais.
Táirgeann HYDAC comhlaí seiceála pláta ceapaire a fheistíonn ar phatrúin ISO 4401-05 a mheaitseálann lorg Z2S 10. Cuireann HYDAC béim ar fhriotaíocht creimeadh agus cuireann sé leaganacha le gnéithe réamhoscailte a laghdaíonn turraing hiodrálach le linn aistrithe comhla. Ritheann a bpraghsanna thart ar 10 go 15 faoin gcéad níos airde ná an Pláta Ceapaire Comhla Seiceála Z2S 10, ach d'fhéadfadh iarratais atá íogair do spikes brú údar a thabhairt don phréimh.

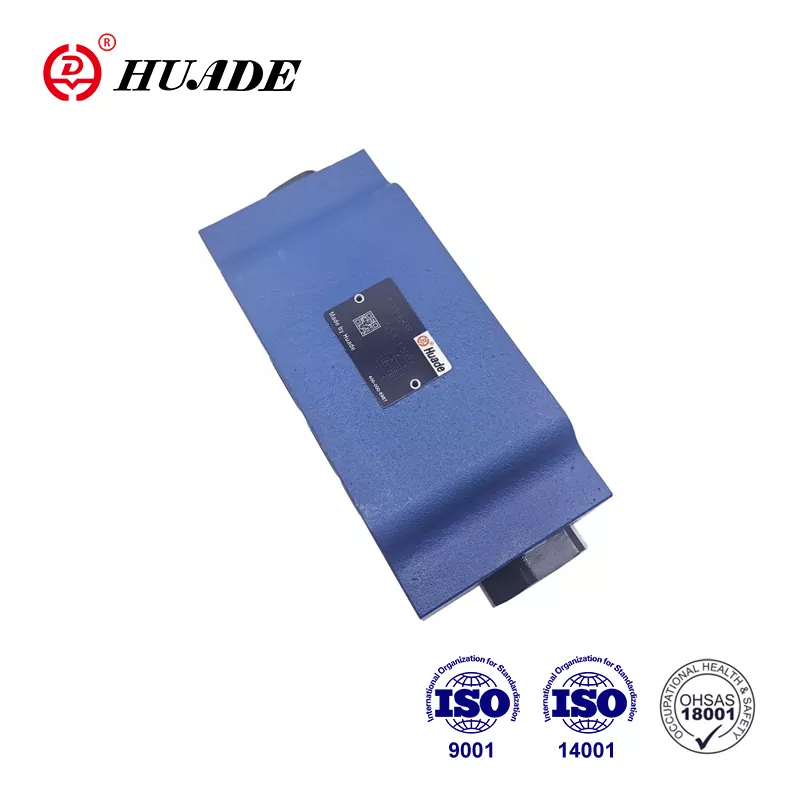

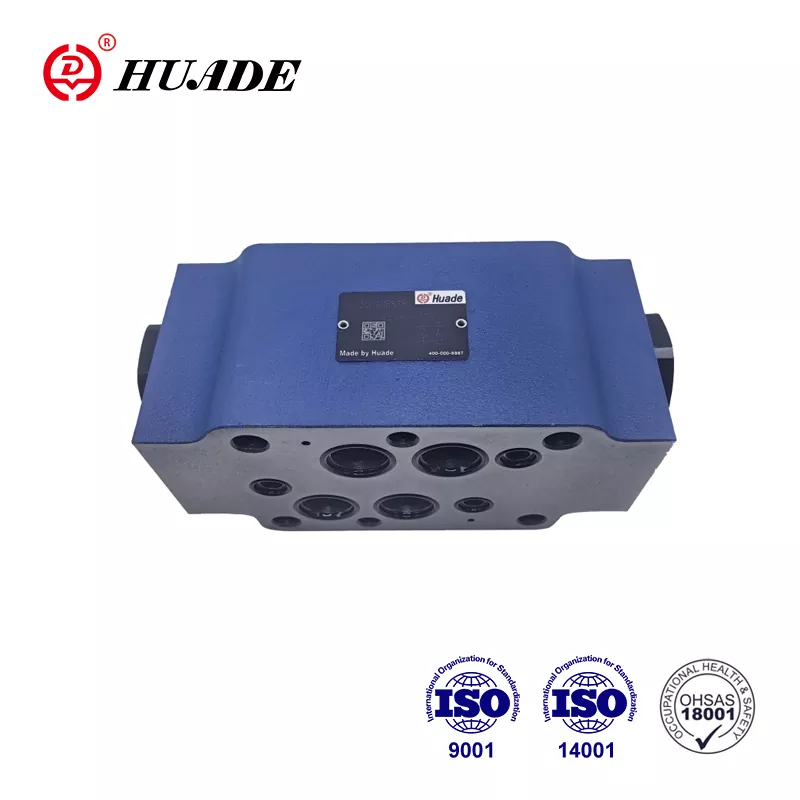

Léiríonn an Huade HD Z2S 10 rogha athsholáthair díreach a mhonaraítear sa tSín. Coinníonn Huade toisí gléasta comhionann, patrúin calafoirt, agus rátálacha brú agus é ag díol ar phraghsanna i bhfad níos ísle. D’éirigh le go leor úsáideoirí comhlaí Huade a imscaradh in iarratais atá íogair ó thaobh costais de, áit a mbíonn iarmhairtí soláimhsithe ag aga neamhfhónaimh. Mar sin féin, baineann córais sábháilteachta ríthábhachtacha leas as cuntas teiste cáilíochta bunaithe Bosch Rexroth agus as tacaíocht theicniúil chuimsitheach.
Táirgeann Eaton Vickers comhlaí seiceála píolótacha atá optamaithe le haghaidh rátaí sreafa níos airde. Má bhrúnn d’iarratas teorainn 80 lítear in aghaidh an nóiméid an Z2S 10, smaoinigh ar roghanna eile Vickers a d’fhéadfadh tréithe sreafa níos fearr a thairiscint. Úsáideann a bpatrúin gléasta toisí comhchosúla ach nach bhfuil comhionann, mar sin deimhnigh an chomhoiriúnacht roimh ordú.
Déanann Sun Hydraulics comhlaí seiceála píolótach i stíl cartúis a thairgeann rogha eile seachas dearaí pláta ceapaire. Cé nach athsholáthar díreach iad don Z2S 10, is féidir le cartúis Sun feidhmeanna comhchosúla a bhaint amach le dearaí iomadúla éagsúla. Baineann ciall leis an rogha seo go príomha le haghaidh dearaí córais nua seachas feidhmchláir iarfheistithe.
Athruithe sa tSraith agus Uimhreacha Páirteanna
Táirgeann Bosch Rexroth an Pláta Ceapaire Comhla Seiceála Z2S 10 i roinnt ainmniúcháin sraithe. Léiríonn an tsraith 5X táirgeadh reatha le rónta NBR d'iarratais ola mianraí. Tá sraitheanna níos luaithe cosúil le 50 agus 60 fós le feiceáil i gcórais oidhreachta, ach ba cheart go sonródh suiteálacha nua comhpháirteanna 5X le haghaidh infhaighteacht na gcodanna is fearr amach anseo.
Má chuirtear "V" leis an uimhir pháirt sonraítear rónta FKM in ionad NBR caighdeánach. Mar shampla, úsáideann Z2S10-1-5X rónta ola mianraí agus úsáideann Z2S10-1-5X/V rónta FKM atá rátáilte le haghaidh eistear fosfáit nó sreabhán sintéiseach. Baineann an t-idirdhealú seo le feidhmchláir cosúil le hiodrálaic dhóiteáin nó córais a úsáideann olaí in-bhithmhillte atá neamhdhíobhálach don chomhshaol.
Feictear an chumraíocht bhlocála san uimhir pháirteach mar chód litreach. Léiríonn "A" blocáil ar phort A amháin, ní dhéanann "B" ach calafort B a bhlocáil, agus déanann "AB" an dá chalafort a bhlocáil. Úsáideann formhór na n-iarratas an chumraíocht AB mar go dtugann sé an tsolúbthacht uasta le haghaidh dearaí ciorcad éagsúla. Tá sainchuspóirí ag baint le blocáil aon chalafoirt nuair nach gá duit ach taobh amháin den actuator a choinneáil.
Is cosúil go bhfuil brú scoilteadh mar chód uimhriúil: sonraíonn "1" 3 bharra, léiríonn "2" 5 bar, ciallaíonn "3" 7.5 barra, agus ainmníonn "4" brú scoilteadh 10 mbarra. Soláthraíonn brúnna scoilteála níos ísle rialú níos doichte ach d’fhéadfadh go gceadódh sé níos mó brú ar ais roimh suíocháin. Is fearr a fhulaingíonn brúnna scoilteadh níos airde le luaineachtaí brú an chórais ach teastaíonn níos mó brú píolótach le hoscailt.
Aithníonn uimhreacha iomlána codanna mar R900409844 nó R900481624 cumraíochtaí sonracha Z2S 10 i gcóras ordaithe Bosch Rexroth. Bain úsáid as na huimhreacha iomlána seo i gcónaí agus tú ag ordú páirteanna athsholáthair lena chinntiú go bhfaighidh tú an tsonraíocht cheart chomhla do d'iarratas. Is féidir cumraíochtaí míchearta a fháil mar thoradh ar chur síos cineálach nó ar uimhreacha neamhiomlána páirteanna.
Fabhtcheartú Saincheisteanna Coitianta
Nuair a theipeann ar Phláta Ceapaire Comhla Seiceála Z2S 10 an t-ualach a choinneáil agus go gceadaítear sin le sruth actuator, tá roinnt cúiseanna le himscrúdú. Ar dtús, deimhnigh nach bhfuil na calafoirt phíolótacha ag fáil brú neamhbheartaithe a osclaíonn an chomhla. Is féidir le línte píolótach tras-nasctha nó comhlaí treo sceite go leor brú a chur i bhfeidhm chun an Z2S 10 a oscailt fiú nuair a bhíonn súil agat go gcuirfidh sé bac.
Seiceáil an bhfuil éilliú sa sreabhán hiodrálach trí shampla ola a ghlacadh agus é a anailísiú le haghaidh comhaireamh na gcáithníní. Is féidir fiú cáithníní mín dofheicthe d'iniúchadh súl nocht cosc a chur ar shéalú cuí. Má sháraíonn leibhéil éillithe sonraíochtaí ISO 4406 20/18/15, glan nó cuir scagairí córais in ionad agus smaoinigh ar scagachán níos míne in aghaidh an tsrutha ón Z2S 10 a chur leis.
Scrúdaigh patrúin sceite seachtracha go cúramach. Léiríonn sceitheanna timpeall na n-grooves O-fáinne rónta damáiste, chasmhóiminte boltaí míchuí, nó dromchlaí gléasta warped. Tugann púscadh ola ón gcorp comhla féin damáiste inmheánach le fios gur gá athsholáthar iomlán na comhla a dhéanamh. Ná déan iarracht riamh comhpháirteanna inmheánacha a dheisiú sa réimse mar go sáraíonn an beachtas atá ag teastáil cumas ceardlainne tipiciúil.
Mura scaoilfidh an Z2S 10 nuair a chuireann tú brú píolótach i bhfeidhm, tomhais an brú iarbhír ag calafoirt phíolótacha X agus Y le linn oibriú. Teastaíonn brú uait a sháraíonn an tsonraíocht brú scoilte chomh maith le haon fhrithchuimilt sna pasáistí píolótacha. Is é brú píolótach neamhleor an chúis is coitianta le teipeanna scaoilte. Seiceáil do línte píolótach blocáilte, pasáistí píolótach ró-bheag, nó brú neamhleor ó do chomhla treorach.
De ghnáth léiríonn torann neamhghnách ón bPláta Ceapaire Comhla Seiceála Z2S 10 le linn oibríochta cavitation nó aer-iontráil. Fíoraigh go gcoimeádann do naisc umar leibhéil chearta ola agus nach dtugann línte súchán aer isteach. Is féidir damáiste cavitation scrios go tapa ar an suíomh comhla agus dromchlaí poppet, a éilíonn athsholáthar iomlán.
Forbairtí sa Todhchaí
Leanann dearadh an chórais hiodrálacha ag bogadh i dtreo cumas monatóireachta agus diagnóise níos fearr. Cé go bhfuil an Pláta Ceapaire Comhla Seiceála bunúsach Z2S 10 fós ina chomhpháirt mheicniúil amháin, tá córais nua-aimseartha ag comhtháthú níos mó agus níos mó braiteoirí brú agus trasducers suímh ina iomadúil comhla. Soláthraíonn na braiteoirí seo aiseolas fíor-ama faoi oibriú comhla agus sláinte an chórais gan gá le modhnuithe ar an Z2S 10 féin.
Cruthaíonn an t-athrú i dtreo córais leictrihiodrálacha feidhmchláir nua do chomhlaí seiceála píolótacha. Láimhseálann actuators leictreacha suíomh beacht agus soláthraíonn ciorcaid hiodrálach cúltaca ardfhórsa, agus daingníonn an Z2S 10 suíomhanna hiodrálacha le linn briseadh cumhachta. Leathnaíonn an caidreamh comhlántach seo na cásanna úsáide do chomhlaí seiceála dlúth i gcórais chumhachta hibrideacha.
Tiomáineann rialacháin chomhshaoil athruithe i bhfoirmíochtaí sreabhán hiodrálach. Gnóthaíonn olaí in-bhithmhillte agus roghanna eile ar thocsaineacht íseal sciar den mhargadh, go háirithe i dtrealamh soghluaiste agus in áiteanna atá íogair don chomhshaol. D’fhéadfadh go n-áireofaí i sonraíochtaí Z2S 10 sa todhchaí ábhair róin atá optamaithe go sonrach do na cineálacha sreabhán nua seo thar roghanna reatha NBR agus FKM.
Leanann miniaturization ar aghaidh i hiodrálaic soghluaiste mar go bhfuil monaróirí trealaimh ag iarraidh laghdú meáchain agus éifeachtúlacht fheabhsaithe. Freastalaíonn an Z2S 10 go maith ar fheidhmchláir dhlútha cheana féin, ach is féidir go dtiocfaidh leaganacha níos lú fós chun cinn do chórais micrea-hiodrálacha i róbataic agus i dtrealamh déantúsaíochta beachta.
Do Roghnú a Dhéanamh
Tosaíonn Roghnú an Phláta Ceapaire Comhla Seiceála Z2S 10 le do riachtanais sreafa uasta a ríomh. Má tá níos mó ná 80 lítear in aghaidh an nóiméid ag teastáil ó do ghníomhairí, is fearr a oireann na samhlacha Z2S 16 nó Z2S 22 is mó d’iarratas. I gcás sreafaí faoi bhun 80 lítear in aghaidh an nóiméid, soláthraíonn an Z2S 10 an fheidhmíocht is fearr i bpacáiste dlúth.
Aimsigh do bhrú oibriúcháin uasta ina dhiaidh sin. Láimhseálann an rátáil 315 barra den Z2S 10 an chuid is mó d'iarratais trealaimh thionsclaíocha agus shoghluaiste. Má oibríonn do chóras faoi bhun 150 barra, tá tú go maith laistigh de chumas na comhla. Teastaíonn aird chúramach ar chomhpháirteanna uile an chórais lena n-áirítear scagachán cuí agus cothabháil róin i gcórais atá gar do 250 barra nó níos mó ná sin.
Smaoinigh go cúramach ar do shrianta spáis gléasta. Cuireann an pláta ceapaire Z2S 10 25mm ar airde an chruach, agus tá an clúdach iomlán 162mm faoi 57mm. Deimhnigh go bhfreastalaíonn do limistéar iomadúil nó gléasta comhla ar na toisí seo le himréiteach imleor do naisc hiodrálacha agus rochtain cothabhála.
Cinneann comhoiriúnacht sreabhach roghnú ábhar róin. Oibríonn rónta caighdeánach NBR go hiontaofa le holaí hiodrálacha peitriliam-bhunaithe arb ionann iad agus formhór na n-iarratas tionsclaíochta agus soghluaiste. Tá rónta FKM sonraithe ag sreabháin eistear fosfáite, hiodráin shintéiseacha, nó olaí in-bhithmhillte a shonraítear tríd an sonrúchán V a chur le d'uimhir pháirte.
Bíonn tionchar ag breithnithe buiséid ar cibé an roghnaíonn tú fíor-chomhpháirteanna Bosch Rexroth nó roghanna comhoiriúnacha eile. Tá údar maith leis an bpréimh don bhuntrealamh le hiarratais chriticiúla sábháilteachta ina bhféadfadh cliseadh comhla a bheith ina chúis le gortú nó damáiste suntasach do mhaoin. D’fhéadfadh feidhmchláir nach bhfuil chomh dian sin glacadh le roghanna eile atá optamaithe ó thaobh costais de ó mhonaróirí mar Huade gan cur isteach ar iontaofacht inghlactha.
Seachadann an Pláta Ceapaire Comhla Seiceála Z2S 10 feidhmíocht chruthaithe in iarratais hiodrálacha dlúth. Mar gheall ar a chomhcheangal de bhlocáil iontaofa, scaoileadh píolótach-oibrithe, agus formáid pláta ceapaire coigilte spáis tá sé oiriúnach do threalamh soghluaiste, innealra tionsclaíoch, agus córais déantúsaíochta speisialaithe. Cuidíonn tuiscint na sonraíochtaí, na riachtanais suiteála agus na riachtanais chothabhála leat an comhla seo a imscaradh go héifeachtach i do chiorcaid hiodrálach.
