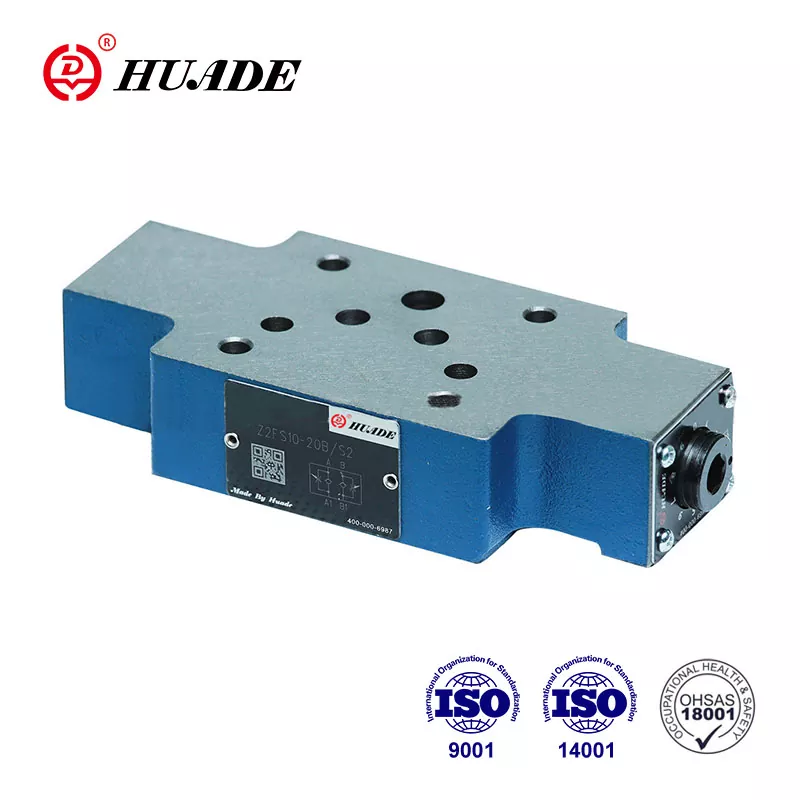

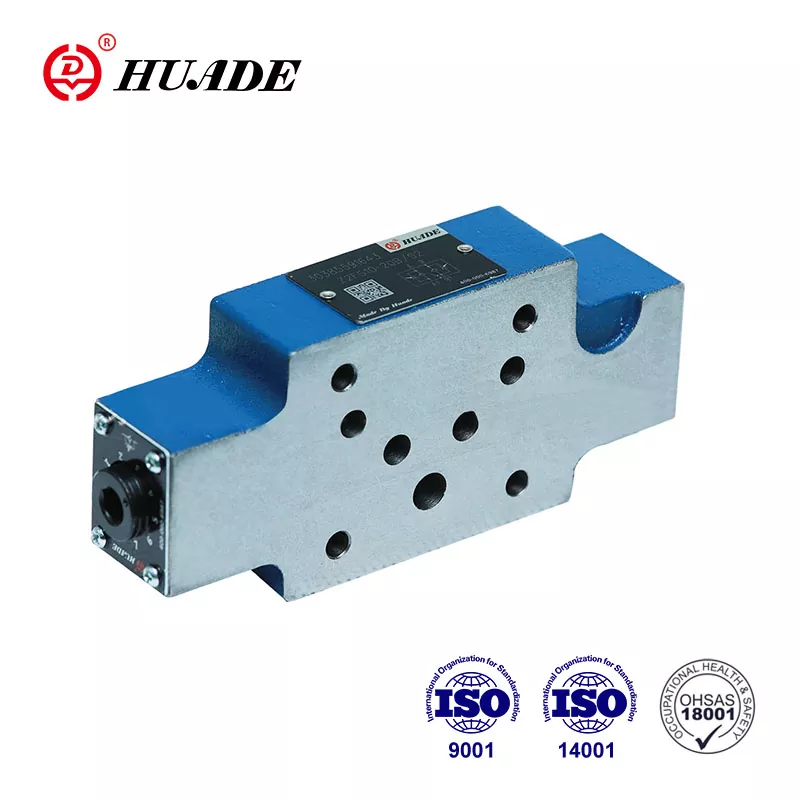

Tá comhlaí smeacháin/seiceála dúbailte Z 2 FS10...20B/... i ndearadh pláta ceapaire. Is féidir iad a chur le chéile go hingearach. Trí theicneolaíocht cheannródaíoch a thabhairt isteach ó Rexroth, is féidir le Huade® Z2FS 10 an leibhéal céanna a bhaint amach le táirgí Rexroth i dtéarmaí feidhmíochta, cáilíochta agus comhoiriúnachta. Bhuaigh comhlaí throttle Huade® aitheantas margaidh leathan agus muinín úsáideoirí.
|
Méid |
10 |
|
Sreabhadh uasta (L/nóim) |
160 |
|
Uasbhrú oibre (MPa) |
31.5 |
|
Sreabhán brú |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
Raon teochta sreabhach ( ℃) |
-30 go+80 |
Gnéithe:
▶ Dearadh pláta ceapaire
▶ Patrún aistrithe go DIN 24 340, ó A, ISO 4401 agus CETOP - RP 121H
▶ Srian ar phríomhshreabhadh nó ar shreabhadh píolótach dhá chalafort seirbhíse
▶ Rialú méadair isteach nó méadair amach.
Feidhmchlár:
Úsáidtear comhlaí seiceála throttle dúbailte Z2FS 10 chun príomhshreabhadh ola nó píolótach ola a theorannú ag ceann amháin nó dhá chalafort seirbhíse. Cuireann dhá chomhla throttle/seiceála socraithe go siméadrach srian le sreabhadh (trí spóil throttle inchoigeartaithe) i dtreo amháin agus ceadaítear sreabhadh saor in aisce ar ais sa treo eile. treo.
Comhlaí cineál Z 2 FS10...20B/... is comhlaí throttle/seiceála dúbailte iad i ndearadh pláta ceapaire.
Sreabhadh príomhtheorannú
Tá an comhla throttle/seiceála dúbailte feistithe idir an chomhla treorach agus an fophláta chun luas actuator a athrú (teorannú príomhshreafa).
Sreabhadh píolótach a theorannú
I gcás comhlaí treorach a oibrítear ar bhonn píolótach, féadfar an scóig dhúbailte/chomhla seiceála a úsáid mar choigeartú choke píolótach (teorannú sreafa píolótach). Sa chás seo, tá sé feistithe idir an príomh-chomhla agus an comhla píolótach.
Struchtúr an throttle dúbailte / comhla seiceála, Cineál Z 2 FS10...20B
Prionsabal na gcóras hiodrálacha Z 2 FS10...20B
