Agus tú ag obair le córais hiodrálacha, tá sé ríthábhachtach treo an tsreafa a rialú le haghaidh sábháilteachta agus éifeachtúlachta. Feidhmíonn comhla cartúis M-SR Bosch Rexroth mar chomhla seiceála iontaofa a ligeann do sreabhach sreabhadh i dtreo amháin agus é ag blocáil sreabhadh droim ar ais go hiomlán. Tháinig an comhpháirt seo ina rogha caighdeánach in iarratais hiodrálacha tionsclaíocha mar gheall ar a dhearadh dlúth agus a fheidhmíocht saor ó sceitheadh.
Cad é an Comhla Cartús M-SR
Is comhla seiceála hiodrálach cineál scriú-isteach é an comhla cartúis M-SR a mhonaraíonn Bosch Rexroth, ceann de na cuideachtaí móra sa teicneolaíocht hiodrálacha. Baineann an comhla cartúis M-SR seo leis an tsraith 1X agus úsáideann sé dearadh poppet chun sreabhadh sreabhach a rialú. Buaileann an comhla go díreach isteach i mbloc iomadúil, rud a shábhálann spás i gcomparáid le comhlaí líne-suite traidisiúnta.
Tá an oibríocht bhunúsach simplí. Nuair a bhrúlann sreabhach hiodrálacha i gcoinne na comhla sa treo ar aghaidh le go leor brú, osclaíonn an poppet agus ligeann sé sreabhadh. Nuair a thagann brú ón treo droim ar ais, rónta an poppet go docht i gcoinne a shuíochán, rud a chosc ar aon ais-sreabhadh. Cruthaíonn an séalaithe miotail-go-miotail seo dúnadh sceite-daingean a choinníonn brú an chórais gan díghrádú le himeacht ama.
Tagann an comhla cartúis M-SR i dhá chineál suiteála: an comhla uillinn KE le haghaidh cosáin sreafa 90 céim agus an comhla inlíne KD le haghaidh cosáin sreafa díreach. Cuidíonn an tsolúbthacht seo le hinnealtóirí ciorcaid hiodrálacha dlúth a dhearadh a oireann laistigh de spás teoranta.
Sonraíochtaí Teicniúla agus Raon Méid
Tá an comhla cartúis M-SR ar fáil i seacht méideanna ainmniúla, ainmnithe mar NG 6 trí NG 30. Láimhseálann gach méid rátaí sreafa agus leibhéil brú éagsúla ag brath ar riachtanais an iarratais.
I gcás córais níos lú, láimhseálann an comhla cartúis NG 6 M-SR sreabhadh suas le 6 lítear in aghaidh an nóiméid agus feidhmíonn sé ag brúnna suas le 420 bar. De réir mar a mhéadaíonn an méid, fásann an cumas sreafa go suntasach. Bainistíonn leagan NG 10 50 lítear in aghaidh an nóiméid, agus is féidir leis an NG 15 120 lítear in aghaidh an nóiméid a láimhseáil. Freastalaíonn an méid caighdeánach is mó, NG 30, do shreafaí suas le 400 lítear in aghaidh an nóiméid, cé go dtiteann a rátáil brú uasta go 250 bar.
Tá an brú scoilte, arb é an brú íosta is gá chun an comhla a oscailt, sa raon ó nialas go bunúsach (le haghaidh leaganacha gan earrach) suas go dtí 5 bar. Úsáideann formhór na n-iarratas an t-earrach caighdeánach 0.5 barra, a sholáthraíonn séalaithe iontaofa agus é ag oscailt go héasca nuair a thosaíonn an sreabhadh ar aghaidh. Tá brúnna scoilte níos airde cosúil le barra 1.5 nó 3 barra ar fáil do chórais a dteastaíonn fórsa séalaithe droim ar ais níos láidre.
Braitheann raon teochta oibriúcháin ar an ábhar róin. Oibríonn rónta caighdeánach NBR ó diúltach 30 céim Celsius go dearfach 80 céim Celsius. Maidir le hiarratais ardteochta nó ceimiceacha-resistant, leathnaíonn rónta FKM an teorainn uachtarach agus an raon teochta fuar a chaolú beagán.
Oibríonn an comhla cartúis M-SR le sreabháin hiodrálacha éagsúla lena n-áirítear olaí mianraí, sreabhán in-bhithmhillte, agus roghanna resistant dóiteáin. Agus sreabháin uisce-bhunaithe á n-úsáid, ba cheart go bhfanfadh an teocht oibriúcháin faoi 60 céim Celsius chun fad saoil an tséala a choinneáil.
Riachtanais Suiteála agus Sonraí Gléasta
Chun an comhla cartúis M-SR a shuiteáil ní mór aird a thabhairt ar roinnt sonraíochtaí tríthoiseacha agus dromchla. Athraíonn fad an chomhlachta comhla de réir méid, ó 33.3 milliméadar do NG 6 suas le 83.3 milliméadar do NG 30, le lamháltas diúltach de 0.1 milliméadar. Leanann an cuas suiteála an caighdeán ZN 10001, rud a chinntíonn comhoiriúnacht le bloic iomadúil atá deartha i gceart.
Éilíonn gach méid breiseán snáithithe ar leith chun an cuas a shéaladh. Mar shampla, úsáideann an comhla cartúis NG 10 M-SR cuid uimhir R913011603, a bhfuil tolladh 18 milliméadar trastomhas agus snáithe píopa G 1/2. Úsáideann an leagan NG 20 breiseán níos mó le tolladh 30 milliméadar agus snáithe G 1. Ní mór na plocóidí seo a oileadh go héadrom roimh iad a shuiteáil chun gal a chosc agus chun a chinntiú go bhfuil siad ina saothraítear rónta i gceart.
Cúrsaí bailchríoch dromchla le haghaidh oibriú iontaofa. Ba cheart go mbeadh luach garbh idir Rz 8 agus Rz 16 ag na dromchlaí séalaithe. Is féidir leis an gcomhla a bheith suite in aon treoshuíomh, cé go gcuidíonn seachaint pócaí aeir sa chiorcad le cavitation agus torann a chosc.
Maidir le feidhmchláir ardbhrú os cionn 350 barra, má chuirtear taisceadán snáithe Loctite 243 i bhfeidhm ar na snáitheanna breiseán, cuirtear le slándáil i gcoinne scaoileadh ó chreathadh. Coinníonn an comhla cartúis M-SR a cumas brú rátáilte nuair a shuiteáiltear é i gceart le luachanna ceart chasmhóiminte.
Tréithe Feidhmíochta agus Cuar Sreafa
Cuidíonn sé le hinnealtóirí an méid ceart agus an earraigh a roghnú le tuiscint a fháil ar an gcaoi a n-iompraíonn an comhla cartúis M-SR faoi choinníollacha éagsúla. Leanann an gaol idir ráta sreafa agus titim brú cuar neamhlíneach a athraíonn de réir mhéid na comhla agus socrú brú scoilte.
Ag glacadh le comhla cartúis NG 15 M-SR mar shampla, nuair a bhíonn sé ag sreabhadh 100 lítear in aghaidh an nóiméid le earrach 0.5 barra, tá thart ar 0.8 bar ag an titim brú ar fud na comhla. De réir mar a mhéadaíonn an sreabhadh, ardaíonn an titim brú níos tapúla mar gheall ar an treoluas méadaithe trí oscailt na comhla. Ag 120 lítear in aghaidh an nóiméid, sroicheann an titim brú thart ar 1.2 bar.
I gcás comhlaí níos mó cosúil leis an NG 30, tá an titim brú fós níos ísle ag rátaí sreafa comhionann mar gheall ar an limistéar sreafa níos mó. Ag 400 lítear in aghaidh an nóiméid, léiríonn an comhla cartúis NG 30 M-SR titim brú thart ar 10 barra, atá inghlactha sa chuid is mó de na ciorcaid ard-sreafa.
Glacann na cuair feidhmíochta seo úsáid ola hiodrálach HLP 46 ag 40 céim Celsius. Bíonn tionchar ag athruithe slaodachta ar an titim brú, agus cruthaíonn sreabhán níos tiús friotaíocht níos airde. Láimhseálann an comhla slaodacht ó 2.8 suas le 500 milliméadar cearnach in aghaidh an tsoicind, cé gur cheart feidhmíocht lasmuigh den raon tipiciúil a fhíorú le haghaidh feidhmeanna sonracha.
Tá an fheidhmíocht séalaithe droim ar ais foirfe go bunúsach. Nuair a fheidhmíonn brú i gcoinne an treo dúnta, suíonn an poppet go daingean agus cuireann sé cosc ar sceitheadh. Déanann an tréith sceite-docht seo an comhla cartúis M-SR oiriúnach chun brú a choinneáil i sorcóirí nó chun sreabhadh droim ar ais i gciorcaid caidéil a chosc.
Feidhmchláir Choitianta agus Cásanna Úsáide
Faigheann an comhla cartúis M-SR úsáid thar go leor tionscail ina bhfuil feidhm iontaofa comhla seiceála ag teastáil. I ndéantúsaíocht feithicleach, cosnaíonn na comhlaí seo seastáin tástála tarchurtha agus ciorcaid an chórais coscáin. D’fhéadfadh suiteáil tipiciúil comhla cartúis NG 20 M-SR a úsáid i gciorcad tástála tarchurtha a shreabhann 200 lítear in aghaidh an nóiméid, nuair a chinntíonn cosc ar ais-sreabhadh torthaí tástála cruinne agus go gcosnaíonn sé trealamh costasach.
Braitheann innealra pacáistithe ar shuíomh beacht an sorcóra, agus cuireann an comhla cartúis M-SR cosc ar shreabhadh ualaigh trí shreabhadh droim ar ais a bhlocáil nuair a lárnaíonn an comhla treorach. Is minic a úsáideann an t-iarratas seo méideanna níos lú cosúil le NG 10 nó NG 15, arna mheaitseáil le riachtanais sreafa an tsorcóra.
Éilíonn trealamh leighis agus cógaisíochta oibriú glan gan rioscaí éillithe. Cuireann dearadh cartúis séalaithe an chomhla M-SR deireadh le cosáin sceite seachtracha a d'fhéadfadh ábhar salaithe a thabhairt isteach. Is gnách go bhfeidhmíonn na córais seo ag brúnna measartha nuair a sholáthraíonn an rátáil 420 barra go leor lamháil sábháilteachta.
Úsáideann uirlisí meaisín tionsclaíocha an comhla cartúis M-SR i gciorcaid sheachbhóthar caidéil agus in iarratais ualaigh sorcóra. Sábhálann an suiteáil dhlúth spás painéil agus feidhmíocht iontaofa á seachadadh i dtimpeallachtaí táirgthe éilitheacha. Ionchorpraíonn trealamh tógála agus córais rialaithe páirce tuirbín gaoithe na comhlaí seo freisin dá gcumas ardbhrú láidir.
Tagann solúbthacht an chomhla cartúis M-SR óna oibriú simplí agus raon leathan méideanna. Is féidir le hinnealtóirí an teaglaim cruinn de mhéid, brú scoilteadh, agus ábhar róin a shonrú chun a riachtanais shonracha a mheaitseáil.
Cúrsaí Cothabhála agus Saol Seirbhíse
Buntáiste amháin a bhaineann le comhla cartúis M-SR ná a shaol seirbhíse fada le cothabháil íosta. Rátaíonn Bosch Rexroth an meán-am go teip chontúirteach ag 150 bliain faoi ghnáthchoinníollacha oibriúcháin, rud a chiallaíonn go bunúsach oibriú saor ó chothabháil don chuid is mó de na suiteálacha.
Is éard atá i gceist leis an bpríomhriachtanas seirbhíse ná glaineacht cheart sreabhach a chothabháil. Éilíonn an comhla scagachán 20 micriméadar nó míne chun éilliú cáithníní a chosc a d'fhéadfadh damáiste a dhéanamh do dhromchlaí séalaithe. Tar éis leibhéal glaineachta ISO 4406 20/18/15 cinntíonn sé oibriú iontaofa agus saol uasta.
Meastar gur mír chaitheamh é an breiseán snáithithe a shéalaíonn an cuas, cé gur annamh a bhíonn gá le hathsholáthar mura mbaintear an chomhla amach agus go n-athshuiteáiltear é go minic. Tá plocóidí athsholáthair ar fáil ar leithligh ag baint úsáide as na huimhreacha codanna céanna atá liostaithe le haghaidh suiteáil tosaigh.
Nuair a bhíonn an comhla cartúis M-SR á oibriú i dtimpeallachtaí crua le teocht ard, sreabhán ionsaitheach, nó éilliú trom, ba cheart eatraimh iniúchta a ghiorrú ón mbonn tuisceana caighdeánach. Cuidíonn monatóireacht ar sceitheadh seachtrach timpeall an breiseán snáithithe agus seiceáil ar bhrú an chórais ó am go chéile le teacht ar shaincheisteanna féideartha roimh theip.
Cosnaíonn an dearadh cartúis séalaithe comhpháirteanna inmheánacha ó nochtadh comhshaoil, rud a chuireann le taifead iontaofachta den scoth. Murab ionann agus comhlaí seiceála seachtracha a d'fhéadfadh creimeadh nó damáiste fisiceach a fhulaingt, tá an comhla M-SR cosanta taobh istigh den bhloc iomadúil.
Comparáid a dhéanamh idir Roghanna Eile agus Táirgí Comhoiriúnacha
Cé go leagann comhla cartúis M-SR Bosch Rexroth an caighdeán le haghaidh feidhmíocht comhla seiceála ardbhrú, tá roinnt roghanna eile sa mhargadh. Cuidíonn tuiscint ar na difríochtaí le cinntí a aimsiú agus ceisteanna comhoiriúnachta.
Cuireann Hydac an tsraith CSBN de chomhlaí seiceála cartúis ar fáil le gléasadh scriú isteach den chineál céanna ach go hiondúil rátáilte go 350 barra in ionad 420 barra. Cosnaíonn na comhlaí seo beagán níos lú agus iad ag seachadadh feidhmíocht inchomparáide in iarratais nach dteastaíonn an rátáil brú iomlán orthu. Déanann Parker an tsraith D1VW, a chuimsíonn roghanna monatóireachta leictreonacha do chórais a dteastaíonn aiseolas uathu ar stádas comhla.

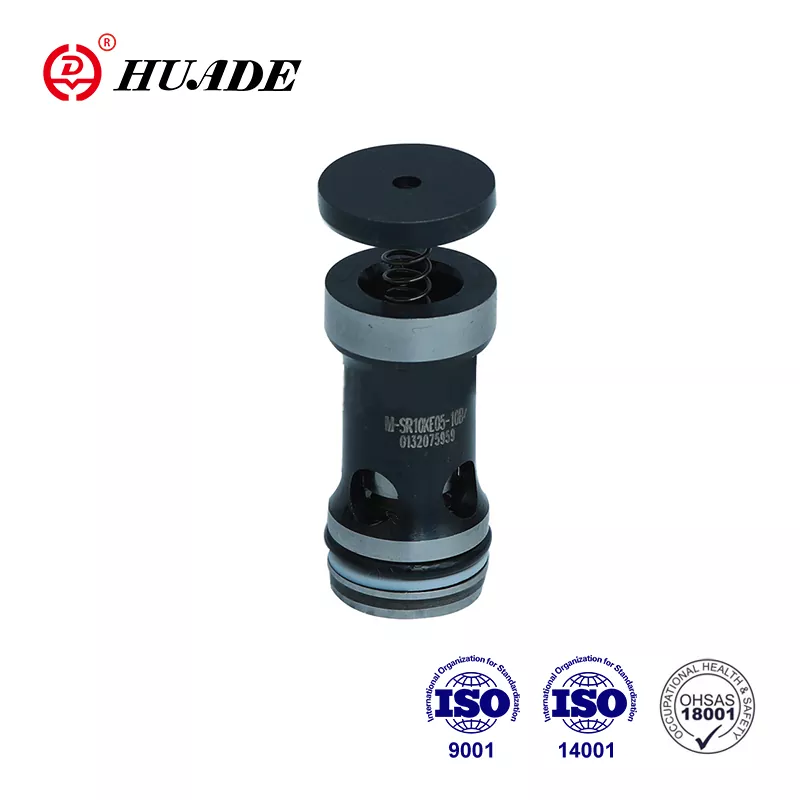

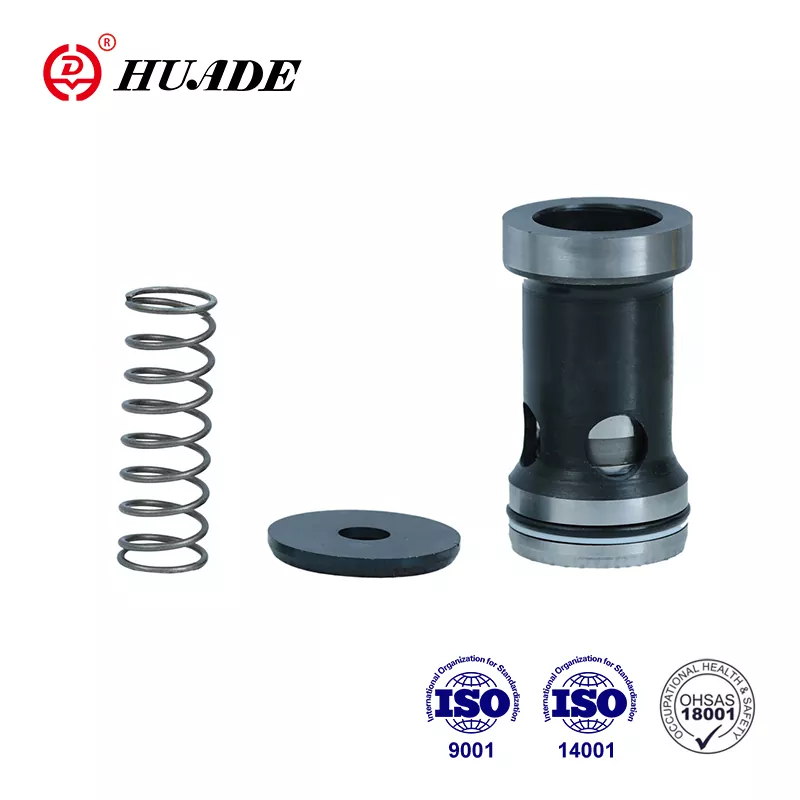

Táirgeann roinnt déantúsóirí sa tSín comhlaí cartúis atá comhoiriúnach leis na sonraíochtaí M-SR. Déanann cuideachtaí cosúil le Huade agus Hengli comhlaí a mheaitseálann na tréithe tríthoiseach agus feidhmíochta ag pointí praghais níos ísle. Is féidir leis na roghanna eile sin oibriú go maith in iarratais neamhchriticiúil nó i gcás ina bhfuil srianta suntasacha buiséid. Is é an príomh-bhreithniú a fhíorú go gcoimeádann an monaróir rialú cáilíochta cuí agus go soláthraíonn sé doiciméadú deimhnithe ISO.
Agus tú ag roghnú idir an chomhla cartúis Bosch Rexroth bunaidh M-SR agus roghanna eile comhoiriúnacha, déan machnamh ar criticiúlacht an iarratais, na leibhéil deimhnithe riachtanacha, agus an tacaíocht áitiúil atá ar fáil. Ba cheart go n-úsáidfeadh córais ríthábhachtacha nach féidir leo teip a sheasamh trealamh bunaidh. D’fhéadfadh feidhmchláir nach bhfuil chomh dian sin glacadh le táirgí comhoiriúnacha chun costais a laghdú.
Cá háit a Cheannach agus Praghsáil Faisnéise
Tá an comhla cartúis M-SR ar fáil trí bhealaí éagsúla ag brath ar do shuíomh agus riachtanais chainníochta. Feidhmíonn Bosch Rexroth siopa oifigiúil ar líne ag [store.boschrexroth.com](http://store.boschrexroth.com/) áit a seoltar cumraíochtaí caighdeánacha laistigh de lá amháin nó trí lá. Leanann uimhreacha na gcodanna formáid shonrach, mar shampla R900350797 le haghaidh comhla uillinn NG 30 KE le earrach 0.5 barra.
Soláthraíonn dáileoirí údaraithe cosúil le BuyRexroth an comhla cartúis M-SR le praghsáil trédhearcach agus roghanna loingseoireachta ar fud an domhain. Is gnách go mbíonn méideanna coitianta ag na dáileoirí seo agus is féidir leo cumraíochtaí speisialta a ordú go díreach ón monarcha. Is gnách go mbíonn na hamanna luaidhe do chodanna caighdeánacha gearr, agus d'fhéadfadh go mbeadh roinnt seachtainí ag teastáil ó shonraíochtaí saincheaptha.
Athraíonn praghsanna go mór de réir mhéid agus chumraíocht na comhla. De ghnáth cosnaíonn méideanna níos lú cosúil le NG 6 idir 50 agus 80 dollar, agus is féidir le comhlaí móra NG 30 200 dollar nó níos mó a bhaint amach. D’fhéadfadh go mbeadh praghsanna 20 go 40 faoin gcéad níos ísle ag baint le roghanna comhoiriúnacha ó mhonaróirí na Síne, cé go bhféadfadh íosmhéideanna ordaithe a bheith níos airde ná mar is fearr do thionscadail bheaga.
Maidir le hiarratais speisialaithe a éilíonn rónta FKM nó brúnna scoilteála neamhchaighdeánach, is minic a bhíonn na torthaí is fearr ag iarraidh luachan díreach ó dháileoirí nó ón monaróir. Is féidir le tacaíocht theicniúil cabhrú le deimhniú go bhfuil cumraíocht M-SR na comhla cartúis roghnaithe ag teacht le riachtanais an iarratais roimh cheannach.
Breithnithe Dearaidh do Chomhtháthú Córais
Teastaíonn aird chúramach ar dhearadh iomadúil agus leagan amach ciorcad chun an comhla cartúis M-SR a chomhtháthú i gcóras hiodrálach. Suiteálann an comhla isteach i gcuas caighdeánach a chaithfear a mheaisíniú de réir toisí beachta. Cinntíonn oibriú le soláthróirí iomadúla a leanann an caighdeán ZN 10001 oiriúnacht agus feidhmíocht chuí.
Caithfidh treo sreafa tríd an gcomhla cartúis M-SR ailíniú leis an dearadh ciorcad. Léiríonn an tsaighead ar an gcomhlacht comhla nó ar an siombail catalóg an treo saorshreafa. Cuirfidh suiteáil na comhla ar ais bac ar gach sreabhadh, agus mar sin tá fíorú le linn tionóil tábhachtach. Marcálann roinnt innealtóirí an bloc iomadúil le saigheada treo sreafa chun earráidí suiteála a chosc.
Ba cheart go n-áireofaí saintréithe na comhla ag na rátaí sreafa a bhfuiltear ag súil leo san áireamh sna ríomhanna brú anuas. Cé go bhfuil an titim brú tríd an gcomhla cartúis M-SR beag de ghnáth i gcomparáid le srianta ciorcaid eile, baineann feidhmchláir ard-sreafa leas as an chéad mhéid eile níos mó a roghnú chun caillteanas fuinnimh agus giniúint teasa a íoslaghdú.
Bíonn tionchar ag an roghnú brú scoilte ar fhriotaíocht sreafa chun tosaigh agus ar fhórsa séalaithe droim ar ais. Ba cheart go n-úsáidfeadh feidhmchláir a dteastaíonn íosfhriotaíocht uathu brúnna scoilte níos ísle cosúil le barra 0.2 nó fiú an leagan gan earrach. Baineann córais nach mór brú a choinneáil in aghaidh ualaí éagsúla leas as brúnna scoilte níos airde a sholáthraíonn séalaithe níos láidre.
Ba cheart rothaíocht teochta agus comhoiriúnacht sreabhach a fhíorú le linn na céime deartha. Má fheiceann an córas foircneacha teochta nó má úsáideann sé sreabhán speisialtachta, seachnaíonn deimhniú comhoiriúnacht ábhar róin teip roimh am. Leathnaíonn rogha séala FKM friotaíocht ceimiceach d'iarratais a bhaineann le breiseáin ionsaitheach nó teocht ardaithe.
Conclúid
Soláthraíonn comhla cartúis Bosch Rexroth M-SR feidhm comhla seiceála iontaofa i bpacáiste dlúth atá oiriúnach do chórais hiodrálacha ardbhrú. Simplíonn a dhearadh cartúis scriú-i suiteáil agus deireadh a chur le cosáin sceite seachtracha. Clúdaíonn an raon méideanna ó NG 6 go NG 30 riachtanais sreafa ó shorcóirí beaga go ciorcaid thionsclaíocha móra.
Is éard atá i gceist le roghnú na comhla cartúis ceart M-SR cumraíocht an méid comhla a mheaitseáil le riachtanais sreafa, brú scoilteála cuí a roghnú don iarratas, agus comhoiriúnacht an tséala le coinníollacha oibriúcháin a fhíorú. Mar gheall ar shaol seirbhíse den scoth agus riachtanais chothabhála íosta, is rogha éifeachtach ó thaobh costais é an comhla seo thar shaolré an chórais.
Cibé an ndéantar ciorcad hiodrálacha nua a dhearadh nó comhpháirteanna atá ann cheana féin a athsholáthar, cabhraíonn tuiscint ar chumais agus riachtanais suiteála an chomhla cartúis M-SR le cur i bhfeidhm rathúil a chinntiú. Tugann an infhaighteacht fhorleathan agus an stair fhorleathan iarratais muinín dúinn an comhpháirt hiodrálach cruthaithe seo a shonrú.
