Nuair a bhíonn tú ag obair le córais hiodrálacha, bíonn tábhacht le tuiscint ar gach comhpháirt. Seasann an Comhla Seiceála RVP 30 mar réiteach iontaofa chun sreabhadh sreabhach a rialú i dtreo amháin. Tá an comhla seiceála hiodrálach seo, a mhonaraigh HYDAC, tar éis éirí mar rogha caighdeánach in iarratais innealra tionsclaíocha agus soghluaiste.
Cad é an Comhla Seiceála RVP 30?
Is comhla rialaithe treorach ilghnéitheach é an Comhla Seiceála RVP 30 atá deartha le haghaidh córais ola hiodrálacha. Ligeann sé don sreabhán sreabhadh go saor ó phort B go calafort A agus bac á chur go hiomlán ar aon sreabhadh droim ar ais. Tá an rialú sreafa aon-bhealach seo riachtanach i go leor feidhmeanna hiodrálacha, áit a gcosnaíonn cosc ar ais-sreabhadh caidéil agus go gcoimeádann sé brú an chórais.
Úsáideann an RVP 30 dearadh poppet earrach-luchtaithe déanta as cruach cruaite. Nuair a sháraíonn an brú sreabhach ó chalafort B fórsa an earraigh, osclaíonn an comhla agus ligeann don sreabhán dul tríd. Nuair a thiteann an brú nó nuair a dhéanann sé iarracht treo a aisiompú, cuireann an t-earrach an poppet ar ais i gcoinne an suíocháin, ag cruthú séala miotail-go-miotail a chuireann cosc ar aon sceitheadh.
Cloíonn an comhla seiceála seo le caighdeáin DIN ISO 1219 agus tá sé deartha go sonrach le haghaidh gléasta go díreach ar iomadúil hiodrálach nó plátaí gléasta. Sábhálann an dearadh dlúth spás i gcomparáid le comhlaí seiceála inlíne, rud a fhágann go bhfuil an RVP 30 oiriúnach do chórais ina bhfuil an seomra suiteála teoranta.
Sonraíochtaí Teicniúla a Bhaineann Leat
Láimhseálann an Comhla Seiceála RVP 30 coinníollacha éilitheacha le sonraíochtaí a chomhlíonann riachtanais thionsclaíocha. Feidhmíonn an comhla ag brú oibre uasta de 350 bar, arb ionann é agus thart ar 5000 psi. Déanann an rátáil brú seo an RVP 30 oiriúnach do chiorcaid hiodrálacha ardbhrú a fhaightear go coitianta i dtrealamh trom.
Sroicheann cumas sreafa suas le 600 lítear in aghaidh an nóiméid nó thart ar 150 galún in aghaidh an nóiméid. Ciallaíonn an ráta ard sreafa seo go bhféadfaidh an Comhla Seiceála RVP 30 méideanna móra sreabhach a láimhseáil gan titim brú iomarcach a chruthú. Is é an brú scoilteadh caighdeánach ná 0.5 bar, cé go bhfuil roghanna ann do 0.05 go 4.5 barra ag brath ar riachtanais iarratais. Ligeann brúnna scoilteála níos ísle don chomhla oscailt níos éasca, agus soláthraíonn socruithe níos airde séalaithe níos fearr i gcoinne an chúlshreafa.
Déantar an comhlacht comhla as cruach carbóin le plating fosfáit nó since le haghaidh friotaíocht creimeadh. Úsáideann an poppet féin cruach cruaite agus snasta le haghaidh marthanacht. Is fluoroelastomer FKM iad na rónta caighdeánacha, a láimhseálann teochtaí ó 20 céim Celsius diúltach go dearfach 80 céim Celsius. Síneann roinnt leaganacha an raon níos ísle go dtí 30 céim Celsius diúltach.
Meáchan an RVP 30 thart ar 10.3 cileagram agus nascann sé trí chalafoirt snáithithe meánmhéide le haghaidh feistis NPTF 1.5 orlach, BSPP, nó SAE O-ring. Úsáideann an patrún gléasta ceithre boltaí agus is féidir é a shuiteáil in aon treoshuíomh gan tionchar a imirt ar fheidhmíocht.
Conas a oibríonn an Comhla Seiceála RVP 30 i bhFíorfheidhmchláir
Cuidíonn tuiscint ar an áit a n-oireann an Comhla Seiceála RVP 30 a luach a shoiléiriú. Feidhm choitianta amháin ná cosaint caidéil. Nuair a stopann caidéal hiodrálacha, is féidir le sreabhán iarracht a dhéanamh sreabhadh siar tríd an gcaidéal. Is féidir leis an sreabhadh droim ar ais seo damáiste a dhéanamh do chomhpháirteanna caidéil nó ligean do bhrú an chórais titim go tobann. Coscann suiteáil an RVP 30 ag an asraon caidéil an t-ais-sreabhadh seo agus cosnaíonn sé an caidéal ó dhamáiste.
Baineann ciorcaid charntóra leas freisin as an Comhla Seiceála RVP 30. Stórálann taisc-eolaithe sreabhán brú le haghaidh scaoileadh tapa nuair is gá. Coinníonn an comhla seiceála brú sa charnadóir trí shreabhán a chosc ó shreabhadh ar ais isteach sa phríomhchóras nuair a thiteann brú. Coinníonn sé seo fuinneamh stóráilte ar fáil don chéad timthriall eile oibre.
Úsáideann innealra soghluaiste cosúil le tochailteoirí agus lódairí an RVP 30 ar fud a gcuid córas hiodrálacha. Feidhmíonn na meaisíní seo i gcoinníollacha crua le creathadh seasta agus ualaí éagsúla. Coinníonn séala miotail-go-miotail na comhla seiceála sceitheadh nialasach fiú nuair a théann comhpháirteanna le linn úsáide trom. Laghdaíonn an iontaofacht seo aga neamhfhónaimh de 20 go 30 faoin gcéad measta i gcomparáid le córais a úsáideann comhlaí seiceála ar chaighdeán níos ísle.
Ionchorpraíonn línte táirgeachta déantúsaíochta an Comhla Seiceála RVP 30 i cófraí, meaisíní múnlaithe insteallta, agus trealamh cóimeála uathoibrithe. Cuidíonn am freagartha tapa na comhla agus titim brú íseal leis na córais seo oibriú go réidh gan fuinneamh a chur amú. Tá feidhm ag na prionsabail chéanna i gcórais rialaithe páirce tuirbíní gaoithe agus i dtrealamh mara nach féidir iontaofacht a chur i mbaol.
Tréithe Titim Brú
Cruthaíonn gach comhla roinnt friotaíocht le sreabhadh, rud a léiríonn mar titim brú. Laghdaíonn an Comhla Seiceála RVP 30 an caillteanas fuinnimh seo trína dhearadh inmheánach sruthlínithe. Ag 100 lítear in aghaidh an nóiméid, bearta titim brú thart ar 0.5 bar. Méadaíonn sé seo go dtí thart ar 1.2 barra ag 200 lítear in aghaidh an nóiméid agus sroicheann sé thart ar 4.8 barra ag an ráta sreafa uasta de 600 lítear in aghaidh an nóiméid.
Tá na luachanna titim brú seo sách íseal do chomhla seiceála den mhéid agus den toilleadh seo. Ciallaíonn titim brú níos ísle níos lú fuinnimh a chur amú mar theas agus oibriú córais níos éifeachtaí. Níl an gaol idir ráta sreafa agus titim brú líneach, le titim brú ag méadú níos tapúla ag rátaí sreafa níos airde de bharr suaiteachta agus cuimilte.
Is féidir le dearthóirí córais na figiúirí titim brú seo a úsáid chun caillteanais iomlána an chórais agus méid caidéil a ríomh go cuí. Cuireann an Comhla Seiceála RVP 30 le neamhéifeachtúlacht fhoriomlán an chórais, rud atá tábhachtach agus an tomhaltas fuinnimh i suiteálacha móra tionsclaíocha á bharrfheabhsú.
Comparáid a dhéanamh idir an RVP 30 agus na Roghanna Eile
Tugann an margadh comhla hiodrálacha go leor roghanna comhla seiceála. Tá an Comhla Seiceála RVP 30 san iomaíocht go príomha ar iontaofacht agus ar fheidhmíocht seachas ar phraghas. Táirgeann Bosch Rexroth comhlaí comhchosúla atá rátáilte le haghaidh brú agus sreafa inchomparáide, uaireanta le cumais monatóireachta leictreonacha a dhéanann achomharc do chórais uathoibrithe. Cuireann Parker Hannifin comhlaí seiceála ar fáil atá beagán níos éadroime agus níos éasca a chomhtháthú i ndearaí dlúth.

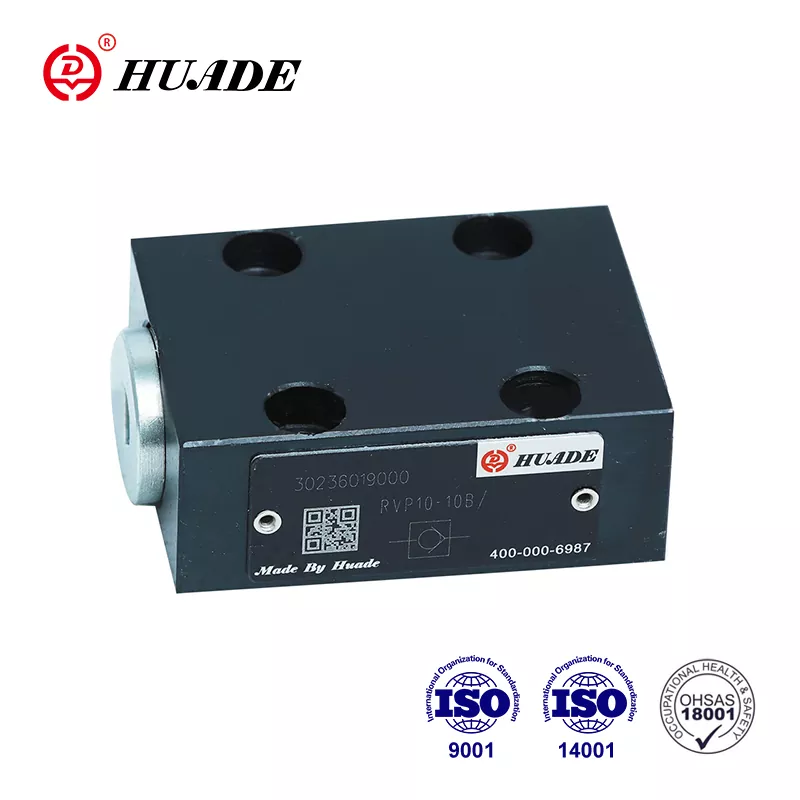

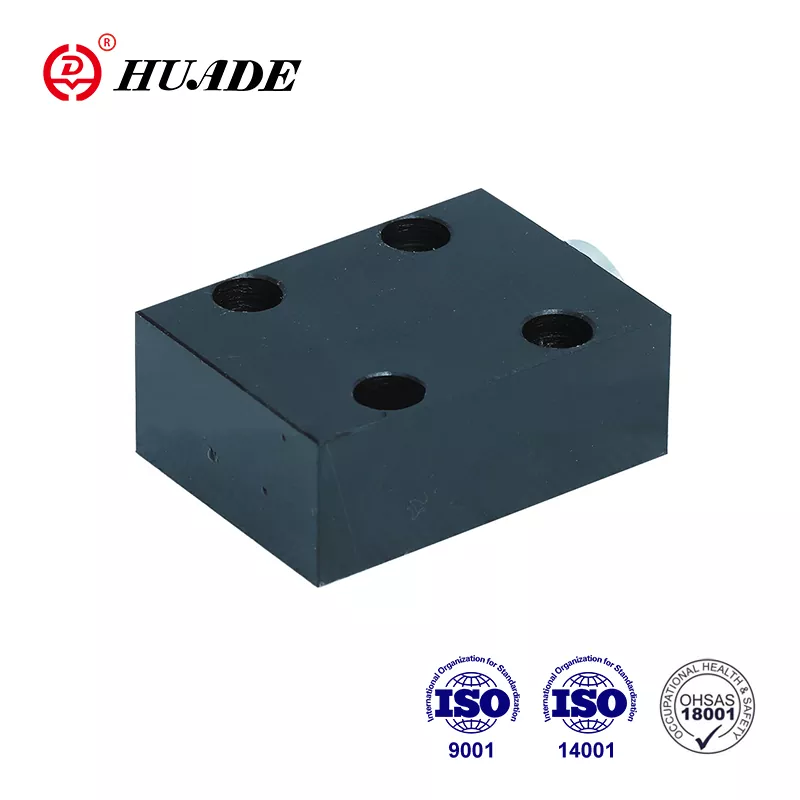

Táirgeann monaróirí na Síne cosúil le Huade comhlaí seiceála a mheaitseálann sonraíochtaí RVP 30 ag praghsanna 30 go 50 faoin gcéad níos ísle. Comhlíonann na roghanna seo caighdeáin deimhniúcháin ISO agus oibríonn siad go maith in iarratais a bhfuil níos mó tábhachta ag baint le srianta buiséid ná oidhreacht branda. Is gnách go mbíonn tacaíocht theicniúil nach bhfuil chomh cuimsitheach sin i gceist leis an gcomhbhabhtáil agus go bhféadfadh saol seirbhíse níos giorra a bheith ann faoi dhálaí foircneacha.
Soláthraíonn comhlaí seiceála Eaton Vickers comhoiriúnacht mhaith le comhpháirteanna caighdeánacha SAE agus coinníonn siad infhaighteacht leathan trí líonraí dáileacháin. Déanann an Comhla Seiceála RVP 30 idirdhealú a dhéanamh idir é féin trí chruinneas innealtóireachta HYDAC agus an ríomh Meán-Am Go Teip 150 bliain. Tagann an teilgean fad saoil seo ó thástáil fhairsing agus sonraí allamuigh ó na mílte suiteálacha.
Maidir le feidhmchláir a éilíonn iontaofacht iomlán, mar ardáin ola amach ón gcósta nó próisis déantúsaíochta ríthábhachtacha, tugann an RVP 30 údar lena phréimhphraghas. Maidir le húsáid thionsclaíoch ghinearálta le rochtain rialta cothabhála, féadfaidh roghanna eile nach bhfuil chomh costasach feidhmíocht leordhóthanach a sholáthar.
Treoirlínte Suiteála
Cinntíonn suiteáil cheart go bhfeidhmíonn an Comhla Seiceála RVP 30 mar a dearadh. Caithfidh an dromchla gléasta a bheith cothrom laistigh de 0.01 milliméadar in aghaidh an 100 milliméadar agus réidh le bailchríoch dromchla de 0.8 micriméadar nó níos fearr. Cuireann na sonraíochtaí seo cosc ar sceitheadh ar fud an chomhlachta comhla agus cinntíonn siad dáileadh ualaigh fiú trasna na boltaí gléasta.
Caithfidh an cineál snáithe a bheith ag teacht leis na naisc chórais, cibé acu NPTF, BSPP, nó SAE. D'fhéadfadh úsáid a bhaint as an gcaighdeán snáithe mícheart a bheith ina chúis le tras-snáithe nó séalaithe míchuí. Cuir séalaithe snáithe i bhfeidhm atá oiriúnach do chórais hiodrálacha, ag seachaint táirgí ar féidir leo an sreabhach a éilliú nó díghrádú faoi bhrú.
Ba chóir go mbeadh na boltaí gléasta de ghrád 10.9 nó a chomhionann agus níos doichte i bpátrún tras go dtí na luachanna chasmhóiminte atá sonraithe i lámhleabhar suiteála HYDAC. Is féidir le géarú míchothrom dlúth an dromchla gléasta agus cosáin sceite a chruthú. Is féidir an Comhla Seiceála RVP 30 a shuiteáil in aon treoshuíomh ós rud é go n-úsáideann sé brú earraigh seachas domhantarraingthe le haghaidh séalaithe.
Tá scagachán in aghaidh srutha ríthábhachtach le haghaidh fad saoil na comhla. Ba cheart don chóras cáithníní a scagadh síos go dtí 20 micriméadar nó níos lú chun an leibhéal glaineachta ISO 4406 de 21/19/16 a shonraítear don RVP 30 a chomhlíonadh. Is é an t-éilliú an phríomhchúis le teip comhla seiceála, le cáithníní a chuireann cosc ar an poppet ó shéaladh i gceart nó scóráil na dromchlaí séalaithe.
Tar éis é a shuiteáil, fuil an t-aer ar fad ón gcóras sula gcuirtear brú iomlán i bhfeidhm. Is féidir le haer gafa oibriú comhla corrach agus torann iomarcach. Déan an comhla seiceála a thástáil trí bhrú ón dá threo chun a dhearbhú go n-osclaíonn sé go saor sa treo chun tosaigh agus go rónta go hiomlán i gcoinne an tsreafa droim ar ais.
Cothabháil agus Fabhtcheartú
Éilíonn an Comhla Seiceála RVP 30 cothabháil íosta nuair a fheidhmítear é laistigh de shonraíochtaí. Tá eatraimh iniúchta de 1000 go 2000 uaireanta oibriúcháin tipiciúil d'fheidhmchláir thionsclaíocha. Le linn iniúchta, seiceáil le haghaidh sceitheadh seachtrach timpeall an chomhlachta comhla agus an dromchla gléasta. Léiríonn aon sceitheadh infheicthe caitheamh róin nó suiteáil míchuí.
Deimhníonn tástáil brú scoilte go tréimhsiúil nach bhfuil an earraigh lag nó nach bhfuil an poppet caite. Má tá méadú suntasach tagtha ar bhrú scoilteadh, d'fhéadfadh go mbeadh éilliú inmheánach ag cosc ar oscailt comhla iomlán. Má tá laghdú tagtha ar an mbrú scoilte, d’fhéadfadh tuirse earraigh nó díghrádú róin a bheith ag tarlú.
Is í an fhadhb is coitianta leis an Comhla Seiceála RVP 30 ná greamú poppet, áit nach n-osclaíonn nó go ndúnann an chomhla i gceart. Is gnách go dtagann sé seo as lóistín éillithe idir an poppet agus an suíochán. Má dhéantar an córas a shruthú le sreabhán hiodrálach glan, is minic a shocraítear greamú beag. Teastaíonn díchóimeáil comhla agus glantachán nó athsholáthar feiste róin le haghaidh éillithe trom.
Soláthraíonn HYDAC feisteáin róin go sonrach don RVP 30, lena n-áirítear gach fáinne O agus fáinní cúltaca. De ghnáth tógann sé níos lú ná uair an chloig chun rónta a athsholáthar le huirlisí láimhe bunúsacha. Is é SEAL KIT 30FKM uimhir pháirt an fheiste róin le haghaidh rónta FKM. Bain úsáid as fíorfheisteáin róin HYDAC nó a gcomhionann deimhnithe i gcónaí chun feidhmíocht na comhla a choinneáil.
Má dhéantar an Comhla Seiceála RVP 30 a oibriú thar a raon teochta is féidir damáiste a dhéanamh do rónta agus sceitheadh a chur faoi deara. Láimhseálann rónta FKM an chuid is mó d’iarratais hiodrálaic ola mianraí, ach d’fhéadfadh go mbeadh rónta NBR ag teastáil ó shreabháin neamh-chomhoiriúnacha cosúil le olaí sintéiseacha áirithe. Fíoraigh i gcónaí comhoiriúnacht sreabhach roimh shuiteáil.
Cá háit a gceannaítear an Comhla Seiceála RVP 30
I measc na roghanna ceannaigh don Chomhla Seiceála RVP 30 tá dáileoirí údaraithe agus soláthraithe ar líne. Soláthraíonn láithreán gréasáin oifigiúil HYDAC ordú díreach don ainmniú samhail RVP-30-01.X le seachadadh i 2 go 4 seachtaine ar fud an domhain. Cinntíonn sé seo comhpháirteanna barántúla le baránta monaróir iomlán agus rochtain tacaíocht theicniúil.
Stocálann soláthraithe tionscail cosúil le MROstop agus Motion Industries an Comhla Seiceála RVP 30 le praghsáil thart ar 600 go 850 dollar SAM le haghaidh cumraíochtaí caighdeánacha. Is minic a choinníonn na dáileoirí seo fardal le haghaidh loingsiú láithreach, rud a chabhraíonn nuair a bhíonn gá le comhlaí athsholáthair go tapa chun aga neamhfhónaimh a íoslaghdú.
Liostaíonn áiteanna margaidh ar líne lena n-áirítear eBay comhlaí RVP 30 nua ó dhíoltóirí éagsúla. Tá praghsanna sa raon ó thart ar 593 go 857 dollar ag brath ar chumraíocht an díoltóra agus an tsamhail shonrach. Laghdaíonn cláir chosanta ceannaitheoirí an riosca agus iad ag ceannach trí na bealaí seo, cé go bhfuil sé tábhachtach fós clú an díoltóra a fhíorú.
Do chustaiméirí atá ag smaoineamh ar roghanna eile costais, nascann Alibaba ceannaitheoirí le monaróirí cosúil le Huade a tháirgeann comhlaí seiceála comhoiriúnacha RVP 30. De ghnáth ritheann praghsanna 30 go 50 faoin gcéad faoi bhun bhunleagan HYDAC le híosmhéideanna ordaithe de 1 go 10 bpíosa. Tá amanna seachadta 1 go 2 sheachtain agus barántas bliana amháin caighdeánach. Cosnaíonn criptiú íocaíochta SSL idirbhearta.
Agus foinsí á gcur i gcomparáid agat, smaoinigh ar an gcostas iomlán lena n-áirítear loingseoireacht, téarmaí baránta, agus infhaighteacht tacaíochta teicniúla. Cuimsíonn an Comhla Seiceála RVP 30 ó bhealaí údaraithe doiciméadú, comhaid CAD le haghaidh dearadh córais, agus rochtain ar innealtóirí HYDAC le haghaidh ceisteanna iarratais. Cuireann na seirbhísí seo luach níos faide ná an chomhpháirt féin.
Cúrsaí Eacnamaíochta
Léiríonn an Comhla Seiceála RVP 30 infheistíocht measartha laistigh de chóras hiodrálach iomlán. Cuireann gnáthphraghsanna idir 500 agus 800 euro mar chomhpháirt préimhe i gcomparáid le roghanna eile geilleagair. Tá údar maith ag an gcostas seo le saol seirbhíse fada na comhla agus feidhmíocht sceitheadh nialasach, rud a laghdaíonn dramhaíl sreabhach agus a chuireann cosc ar éilliú.
Tagann toradh ar infheistíocht go príomha as aga neamhfhónaimh laghdaithe agus costais chothabhála. Bíonn níos lú múchadh neamhphleanáilte ag córais a úsáideann an RVP 30 de bharr teip comhla. Cuireann an séala miotail-go-miotail deireadh le sceitheadh de réir a chéile a d'fhéadfadh córais a éilliú agus damáiste a dhéanamh do chomhpháirteanna anuas. Thar shaol suiteála tipiciúil de 5 go 10 mbliana, is minic a sháraíonn na coigilteas seo an difríocht praghais tosaigh i gcoinne comhlaí seiceála níos saoire.
Cuireann éifeachtúlacht fuinnimh le luach eacnamaíoch freisin. Ciallaíonn tréithe titim brú íseal an Chomhla Seiceála RVP 30 go gcuirtear níos lú cumhachta caidéil amú ag brú sreabhach tríd an gcomhla. I gcórais mhóra atá ag feidhmiú go leanúnach, is féidir leis an gcoigilteas fuinnimh seo na mílte dollar a dhéanamh in aghaidh na bliana.
Fanann costais chothabhála íseal mar go n-úsáideann an RVP 30 feisteáin róin chaighdeánacha agus nach dteastaíonn ach uirlisí bunúsacha le haghaidh seirbhíse. Tá páirteanna athsholáthair fós ar fáil ó HYDAC agus dáileoirí fiú le haghaidh comhlaí a suiteáladh fiche nó tríocha bliain ó shin. Cosnaíonn infhaighteacht fhadtéarmach páirteanna an infheistíocht i dtrealamh agus laghdaítear an riosca dífheidhmeachta.
Treochtaí sa Todhchaí agus Comhtháthú Digiteach
Tá an tionscal comhpháirteanna hiodrálacha ag ionchorprú braiteoirí agus monatóireacht dhigiteach de réir a chéile. Cé gur feiste meicniúil amháin é an Comhla Seiceála RVP 30 reatha, d'fhéadfadh go n-áireofaí i leaganacha amach anseo braiteoirí brú nó monatóirí sreafa atá comhtháite sa chomhlacht comhla. D’fhágfadh na breisithe seo cothabháil thuarthach trí dhíghrádú feidhmíochta a bhrath sula dtarlódh teip iomlán.
Tá tionscnaimh Tionscal 4.0 ag iarraidh nascacht níos fearr idir comhpháirteanna hiodrálacha agus córais rialaithe. D'fhéadfadh leagan cliste den RVP 30 a stádas a chur in iúl do chóras monatóireachta lárnach, ag tabhairt foláireamh d'oibreoirí nuair a bhíonn cothabháil dlite nó nuair a sháraíonn na coinníollacha oibriúcháin teorainneacha dearaidh. Tá an fhorbairt seo ar aon dul leis an treocht níos leithne i dtreo cothabhála bunaithe ar riochtaí seachas eatraimh seirbhíse bunaithe ar am.
In ainneoin na bhféidearthachtaí teicneolaíochta seo, is dócha go bhfanfaidh dearadh bunúsach an Chomhla Seiceála RVP 30 gan athrú. Tá an mheicníocht phoipéad lódáilte earraigh cruthaithe le blianta fada anuas de sheirbhís thar feidhmchláir iomadúla. Chuirfeadh aon fheabhsuithe digiteacha leis an gcroífheidhm mheicniúil seachas ionadú.
An Rogha Ceart a Dhéanamh
Braitheann roghnú an Chomhla Seiceála RVP 30 ar chumais chomhla a mheaitseáil le riachtanais an chórais. Maidir le hiarratais a éilíonn rátálacha brú uasta suas le 350 barra agus rátaí sreafa suas le 600 lítear in aghaidh an nóiméid, soláthraíonn an RVP 30 feidhmíocht chruthaithe. Tá an séala sceite nialasach ríthábhachtach i gcórais ina n-eascraíonn fiú méideanna beaga de shreabhadh droim ar ais fadhbanna.
Baineann breithnithe buiséid le gach tionscadal. Cosnaíonn an Comhla Seiceála RVP 30 níos mó ná roghanna bunúsacha ach níos lú ná comhlaí rialaithe leictreonacha le sonraíochtaí comhchosúla. Cuireann sé seo sa lárionad é mar a dtugann feidhmíocht agus iontaofacht údar le praghsáil préimhe gan leibhéil sócúla a bhaint amach.
Tá tacaíocht theicniúil agus infhaighteacht doiciméad i bhfabhar an RVP 30 do chórais chasta ina bhféadfadh dúshláin chomhtháthaithe teacht chun cinn. Soláthraíonn HYDAC cúnamh innealtóireachta agus sonraíochtaí mionsonraithe a chuidíonn le dearthóirí córais roghnú comhpháirteanna a bharrfheabhsú. Bíonn an tacaíocht seo luachmhar nuair a dhéantar fadhbanna gan choinne a réiteach nó nuair a bhíonn teorainneacha feidhmíochta á bhrú.
Tá a cháil tuillte ag an Seiceáil Comhla RVP 30 trí fheidhmíocht chomhsheasmhach in iarratais éilitheacha. Cuidíonn sé le húsáideoirí an luach is mó a bhaint as an gcomhpháirt hiodrálach seo a thuiscint a shonraíochtaí, nósanna imeachta suiteála cuí, agus riachtanais chothabhála. Cibé an bhfuil sé ag cosaint caidéil daor, ag cothabháil brú carntha, nó ag rialú sreabhadh i dtrealamh soghluaiste, seachadann an RVP 30 rialú sreafa aon-bhealach iontaofa a choinníonn córais hiodrálacha oibriú go réidh.
