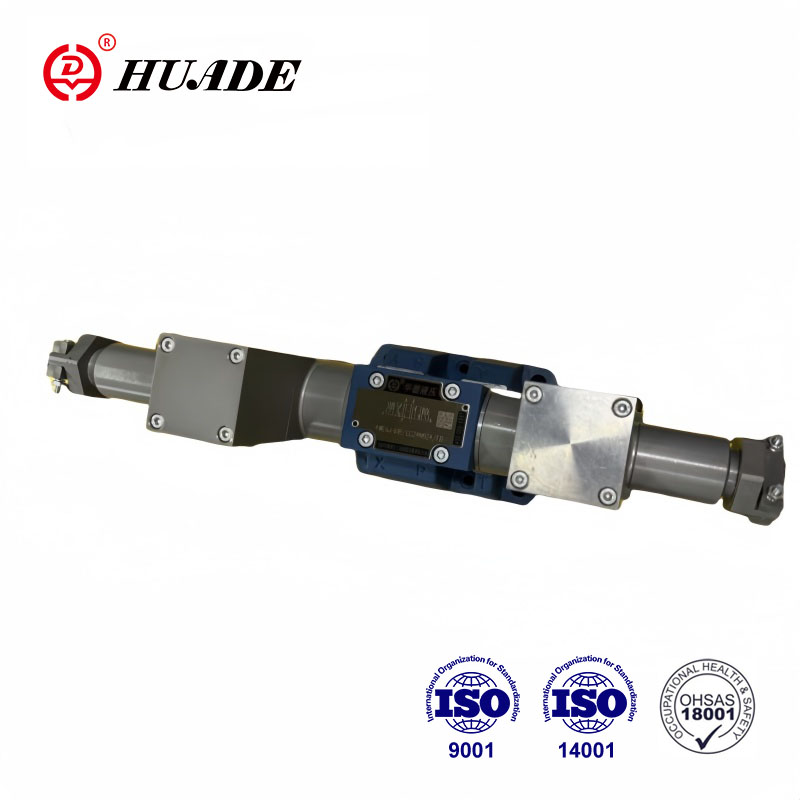

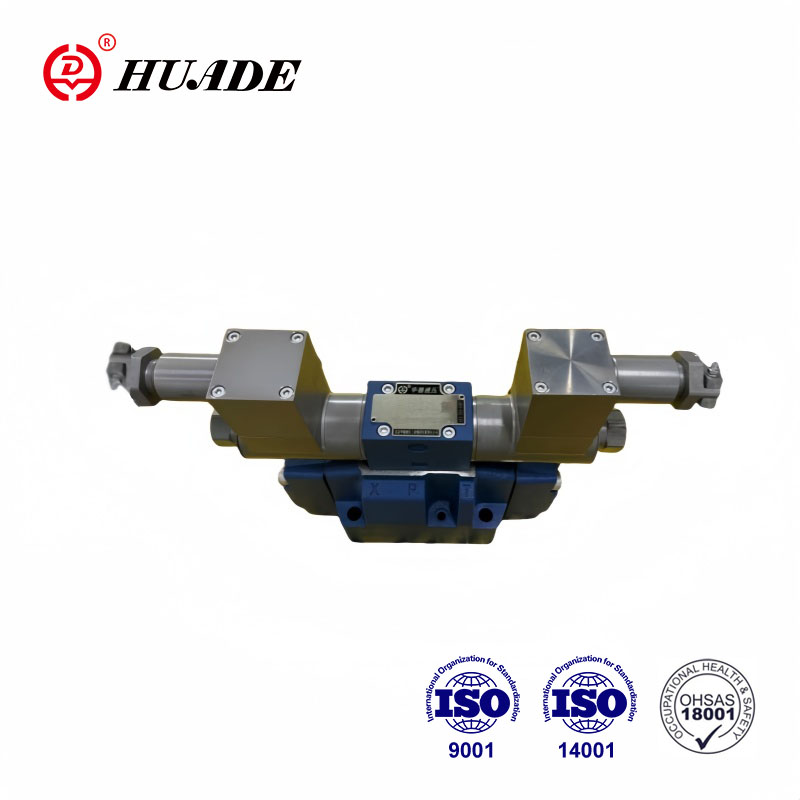

Glacann comhlaí hiodrálacha-cruthúnais Huade le teicneolaíocht speisialta dearaidh agus déantúsaíochta, ag baint úsáide as ábhair ardcháilíochta atá frithsheasmhach in aghaidh creimthe. Úsáidtear sraith WE10 comhla le pléascadh go forleathan in áiteanna le guaiseacha pléasctha amhail tionscail mhianadóireachta, guail agus cheimiceacha. Is branda náisiúnta iontaofa é Huade sa tSín. Tá trealamh ardteicneolaíochta táirgthe agus tástála ag an monarcha agus tugann sé aird mhór ar chaighdeán an táirge.
| Sonraí teicniúla | ||
| Suíomh socraithe | Roghnach | |
| Raon teochta an chomhshaoil (℃) | -30 go +50 (séala NBR) | |
| -20 go +50 (séala FKM) | ||
| Ualach | Solenoid aonair (kg) | 5.9 |
| Solenoids dúbailte (kg) | 8.9 | |
| Brú max.operating | Port P, A, B (Bar) | 350 |
| Port T (Bar) | 210 | |
| Nuair a sháraíonn an brú oibriúcháin an luach ceada, caithfidh siombail spól A agus B an calafort T a dhéanamh le haghaidh draenála | ||
| Max. ráta sreafa (L/min) | 120 | |
| Sreabhadh trasghearrtha (suíomh neodrach a athrú) | Leagan V (MM2) | 11 (A/B → T); 10.3 (P → A/B) |
| Leagan W (MM2) | 2.5 (A/B → T) | |
| Leagan Q (MM2) | 5.5 (A/B → T) | |
| Sreabhán | Ola mhianrach atá oiriúnach do shéala NBR agus FKM | |
| Eistear fosfáite do shéala FKM | ||
| Raon teochta sreabhach (℃) | -30 go +80 (séala NBR) | |
| -20 go +80 (Séala FKM) | ||
| Raon slaodachta mm2/s | 2.8 go 500 | |
| Méid an éillithe | Céim uasta incheadaithe éillithe sreabhach: Aicme 9. NAS 1638 nó 20/18/15, ISO4406 | |
| Sonraí Leictreacha | ||
| Cineál voltais | DC | |
| Voltas atá ar fáil (v) | 12, 24, 36, 110 | |
| Lamháltas voltais (voltas ainmniúil) % | -15 go +10 | |
| Tomhaltas Cumhachta (W) | 35 | |
| Timthriall dleachta | Leanúnach | |
| Am lasctha ag teacht le ISO 6403 | Ar (ms) | 45 go 60 |
| As (ms) | 20 go 30 | |
| Minicíocht aistrithe (amanna/h) | Go 15000 | |
| Rang cosanta de réir DIN 40050 | IP65 | |
| Max. Teocht na gColáistí (℃) | +150 | |
Gnéithe:
▶ Cineál a fheidhmítear go díreach Úsáidtear comhla sleamhnáin threo solenoid atá frithsheasmhach in aghaidh an phléascadh go díreach mar an caighdeán
▶ DIN24 340 Cineál ar an dromchla gléasta ISO 4401
▶ Cineál fliuch DC Cosaint Pléasctha Solenoid
▶ 90 ° Cosaint pléasctha rotatable solenoid
▶ Ní gá an seomra brú-daingean a oscailt nuair a bheidh an corna le hathsholáthar
Iarratas:
Clóscríobh muid comhla cruthúnas pléasctha is é an comhla treorach cosanta pléasctha solenoid a úsáidtear chun tús, stad agus treo sreafa sreabhach ola a rialú.
Is éard atá sna comhlaí rialaithe treo ná tithíocht (1), solenoids amháin nó dhó (2), an spól rialaithe (3), agus spriongaí tuairisceáin amháin nó dhó (4). Sa choinníoll dí-fhuinnmhithe coinnítear an spól rialaithe (3) sa suíomh neodrach nó sa chéad uair trí spriongaí fillte (4) (ach amháin i gcás spól cuisle). Déantar an spól rialaithe (3) a ghníomhachtú trí solenoids bioráin fliucha (2).
Chun a ráthú ba chóir cúram oibríochta sásúil a dhéanamh chun a chinntiú go bhfuil an seomra brú solenoid líonta le hola.
Aistrítear an spól rialaithe (3) go dtí an suíomh ionchais ag solenoid (2) agus ag brú slaite (5), agus
Tugann sé seo sreabhadh saor ó P go Aand B go T nó P go B agus A go T.
Nuair a chuirtear an solenoid cosanta pléasctha (2) faoi thiomáint, déantar eilimint comhla rialaithe (3) a bhrú
go dtí an suíomh tosaigh ag Athshocrú an Earraigh (4).
Struchtúr comhla solenoid prof prof prof prof we10
Siombailí
