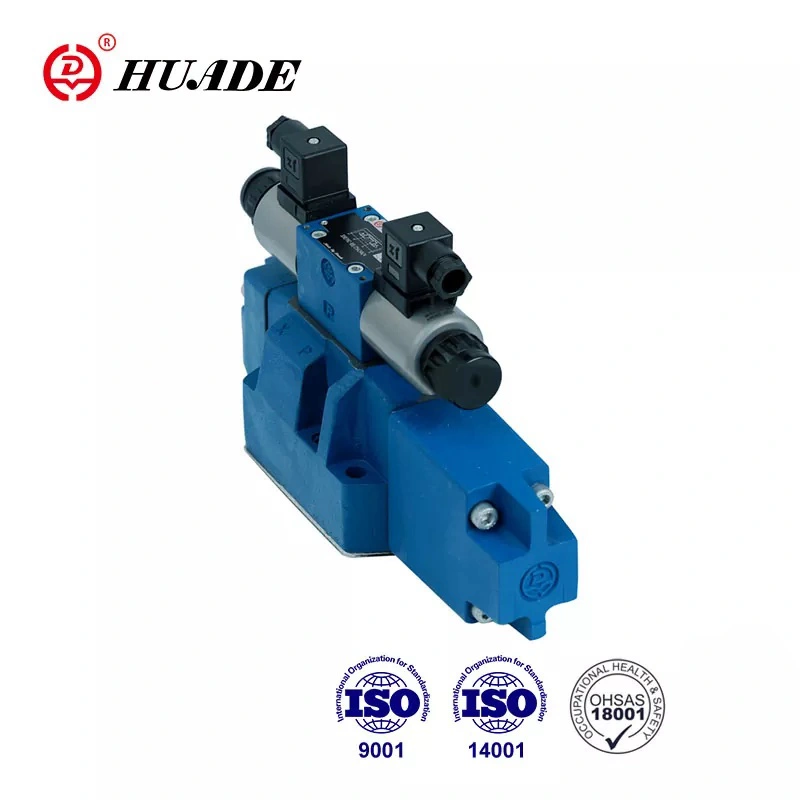

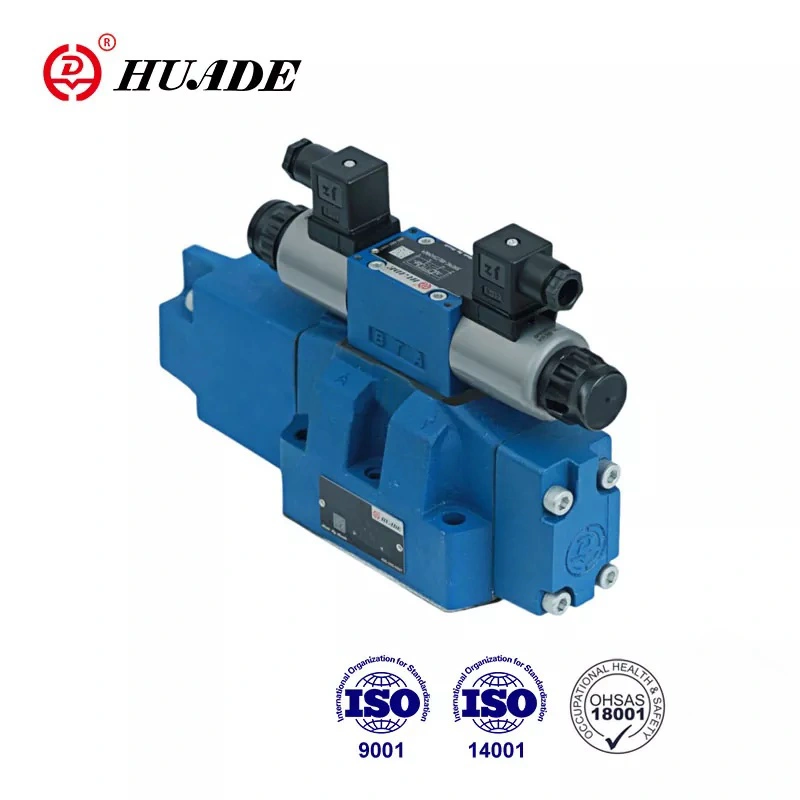

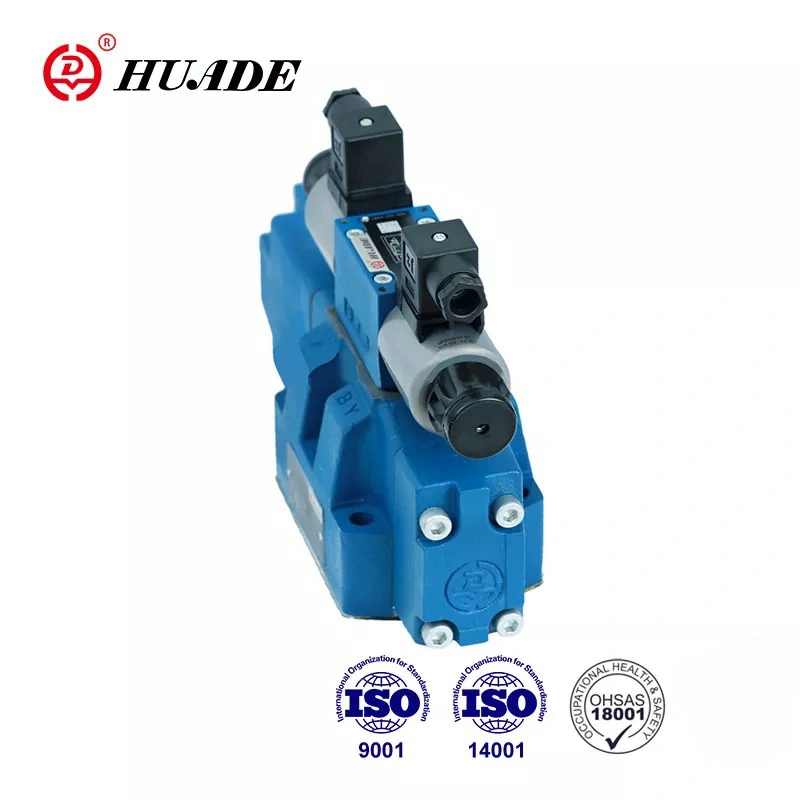

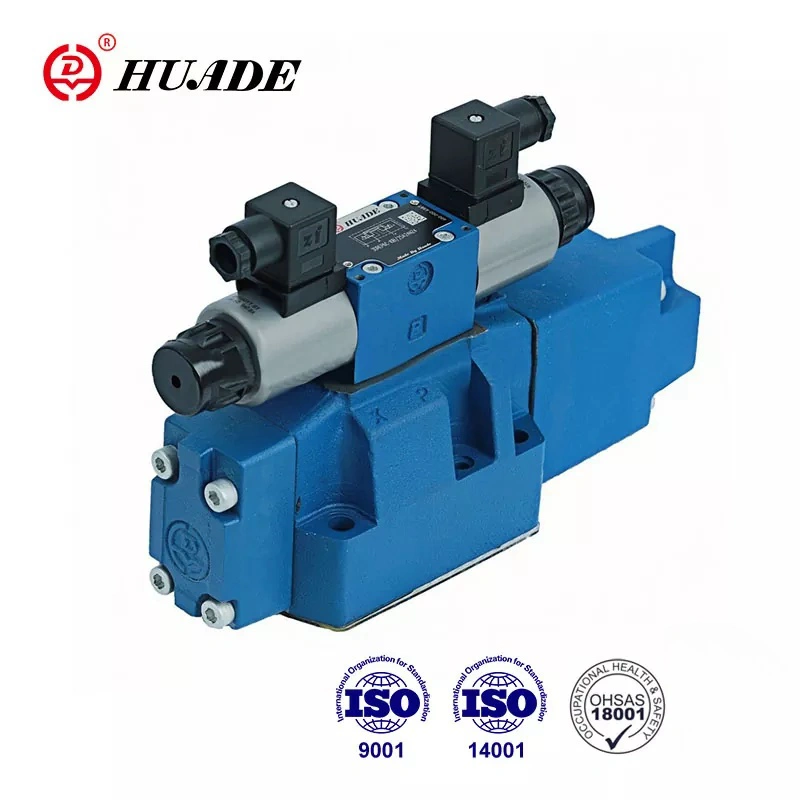

Glacann an comhla treorach comhréireach 4WRZ nasc pláta, a bhfuil an méid nasc céanna leis an gcomhla aisiompaithe coitianta den trastomhas céanna. Tá sé éasca a shuiteáil agus a dhífhabhtú. Tá príomh-chomhla comhla comhréireach Huade® 4WRZ dírithe ar an earrach. Níl aon sruth, ard-atrialltacht agus iontaofacht maith ag croí na príomh-chomhla. Tá an comhla deimhnithe CE.
|
Sonraí hiodrálacha |
|||||
|
méid |
10 |
16 |
25 |
32 |
|
|
brú comhla píolótach (MPa) |
soláthar ola píolótach seachtrach |
3 go 10 |
|||
|
soláthar ola píolótach inmheánach |
Suas le 10 (ní mór níos mó ná 10 ZDR6DP2-30B / 75YM a shuiteáil) |
||||
|
Príomhbhrú comhla (MPa) |
31.5 |
35 |
|||
|
Brú fillte (MPa) |
port T (aischur ola píolótach seachtrach) |
31.5 |
25 |
15 |
|
|
port T (aischur ola píolótach inmheánach) |
3 |
||||
|
Y port |
3 |
||||
|
Toirt ola phíolótach (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Sreabhadh ola píolótach ag calafort X nó Y (L/nóim) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Sreabhadh tríd an bpríomh-chomhla (L/nóim) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/nóim) |
6 |
||||
|
Atrialltacht (%) |
3 |
||||
|
méid éillithe (㎛) |
≤20 |
||||
|
Sreabhán |
Ola mianraí (do shéala NBR).Eistir fosfáite (do shéala FPM) |
||||
|
Raon slaodachta (mm ²/s) |
2.8 go 380 |
||||
|
Raon teochta sreabhach ( ℃) |
-20 go +70 |
||||
|
Suíomh gléasta |
roghnach |
||||
|
Meáchan (kg) |
comhla le solenoid amháin |
7.4 |
12.7 |
17.5 |
41.8 |
|
comhla le dhá solenoids |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Sonraí leictreacha |
||
|
Cineál soláthair |
DC |
|
|
Sruth ainmniúil solenoid (A) |
0.8 |
|
|
Friotaíocht corna (Ω) |
fuar (ag 20 ℃) 19.5; max.valve, te 28.8 |
|
|
Teocht an chomhshaoil (℃) |
50 |
|
|
Teocht an choil (℃) |
150 |
|
|
Timthriall dleachta |
Leanúnach |
|
|
sruth píolótach (A) |
0.02 |
|
|
Insliú |
IP65 |
|
|
Comhlach |
Le 1 am rampa |
VT-3000S30 |
|
Le 5 huaire rampa |
VT3006S30 |
|
|
Nasc leictreach |
Nasc breiseán |
|
Gnéithe:
▶ Comhla comhréireach WRZ píolótach
▶ Le haghaidh gléasta fophláta
▶ Chun treo agus ráta sreafa sreabhán hiodrálach araon a rialú
▶ Earrach-lárnach .gan aon sruth spól
▶ Titim íseal brú trasna tailte rialaithe
▶ Rialú comhla agus leictreonach ó fhoinse amháin
▶ Oibriú solanóideach comhréireach
▶ Patrún aistrithe chuig foirm DIN 24 340 A, ISO4401 agus CETOP-RP121H
Feidhmchlár:
Úsáidtear comhla treorach comhréireach Cineál 4WRZ go forleathan i dtionscail éagsúla mar uirlisí meaisín, miotalóireacht, tionscal éadrom, mianadóireacht, innealtóireacht, etc.
Is comhlaí ceithre bhealach iad cineálacha comhla 4WRZ a oibrítear le solenoidí comhréireacha. Rialaíonn siad treo agus ráta sreafa sreabhach hiodrálacha.
Go bunúsach tá siad comhdhéanta den chomhla píolótach (3), an phríomh-chomhla (7) leis an bpríomh-spool (8), agus an t-earrach lárnach (9).
Má tá solanóideach 'B' fuinnmhithe, aistrítear spól píolótach (4) go dtí an taobh dheis. Cothaítear an ola phíolóta ansin go hinmheánach ó chalafort P, nó 'go seachtrach' ó phort X tríd an gcomhla phíolóta (3) isteach sa seomra brú(10). ) agus bogann an príomh-spool (8) achar comhréireach le neart an sruth leictreach. Osclaíonn na grooves throttling sa phríomh-spool de réir a chéile le sruth méadaitheach, rud a rialaíonn sreabhadh an sreabhach hiodrálach chuig na calafoirt actuator.
Nuair a bhíonn an comhartha leictreach múchta, filleann an spól píolótach (4), agus an príomh-spool (8) go neodrach neamhspleách ar an soláthar brú rialaithe. Ceadaíonn oibritheoir láimhe éigeandála bogadh ar shuíomh an spól píolótach gan na solanoidí a fhuinneamh
Struchtúr Comhla Treo Chionmhar 4WRZ
Comhla píolótach
Comhla laghdaithe brú 3-bhealach comhréireach solenoid a oibrítear le solenoid (cineál 3DREP6).Tá an t-ionsátán throttle suiteáilte i bport A agus B, tuilleadh sonraí a fháil féach téacs 3DREP6
Struchtúr cineál comhla píolótach 3DREP6
Siombail de Chomhla Treo Chionmhar 4WRZ
