Míníonn an treoir chuimsitheach seo teicneolaíocht rialaithe comhréireach hiodrálach i dtéarmaí simplí, ag clúdach gach rud ó bhunphrionsabail oibre d'iarratais rialaithe servo chun cinn.
Cad is Comhla Comhréireach Hiodrálacha ann?
Is gléas electro-hiodrálacha é comhla comhréireach hiodrálach a thiontaíonn comharthaí ionchuir leictreacha ina aschuir hiodrálacha comhréireacha. Murab ionann agus comhlaí solenóideacha simplí ar/as, soláthraíonn comhlaí comhréireacha rialú leanúnach, athraitheach ar shreabhadh sreabhán, brú agus treo. Le haghaidh forbhreathnú cuimsitheach, féachcad é comhla comhréireach.
Príomhthréithe:
- Athraíonn sé comharthaí leictreacha analógacha (0-10V, 4-20mA) go rialú hiodrálach beacht
- Soláthraíonn suíomh gan teorainn idir stáit lánoscailte agus dúnta
- Cumasaíonn sé gluaiseachtaí meaisín réidh, céimnitheach
- Mag-upgrade sa balbula na may bayad na presyon
Smaoinigh air mar lasc dimmer do chumhacht hiodrálacha - a thabhairt duit rialú cruinn in ionad díreach "cumhacht iomlán" nó "as."
Conas a Oibríonn Comhlaí Comhréire Hiodrálacha:An Próiseas Rialaithe
Bunphrionsabal Oibriúcháin
Seolann an rialtóir comhla comhartha leictreach analógach (go hiondúil 0-10V DC nó lúb reatha 4-20mA) chuig an actuator solenoid comhréireach.
Déanann an solenoid comhréireach sruth leictreach a thiontú ina fhórsa maighnéadach. Sruth níos airde = réimse maighnéadach níos láidre = fórsa actuator níos mó.
Bogann fórsa maighnéadach an spól comhla i gcoinne friotaíocht an earraigh. Freagraíonn suíomh spól go díreach le neart comhartha ionchuir.
Athraíonn gluaiseacht spól oscailt an orifice hiodrálach, a rialaíonn ráta sreafa, brú, nó cosáin sreafa treorach.
Soláthraíonn braiteoirí suímh LVDT nó trasducers brú aiseolas fíor-ama don aimplitheoir comhla le haghaidh rialú servo beacht.
Ardteicneolaíochtaí Rialaithe
Modhnú Leithead Pulse (PWM):Laghdaíonn sé tomhaltas cumhachta agus giniúint teasa agus rialú fórsa beacht á chothabháil.
Costais Chothabhála:Sáraíonn ascaluithe beaga (de ghnáth 100-300 Hz) cuimilte statach agus feabhsaítear réiteach comhla go ± 0.1% den scála iomlán.
Rampáil Comhartha:Coscann athruithe ionchuir de réir a chéile turraing hiodrálach agus cinntíonn siad luasghéarú/luasmhoilliú actuator mín.
Sonraíochtaí Teicniúla agus Paraiméadair Feidhmíochta
V = Luas inmhianaithe (m/nóim)
| Paraiméadar | Raon Tipiciúil | Ardfheidhmíocht |
|---|---|---|
| Cumas Sreafa | 10-500 L/nim | Suas le 2000 L/nim |
| Brú Oibriúcháin | 210-350 barra | Suas go dtí 700 bar |
| Am Freagartha | 50-200 ms | 15-50 ms |
| Líneacht | ±3-5% | ±1% |
| Hysteresis | 2-5% | <1% |
| Rún | 0.5-1% | 0.1% |
| Freagra Minicíochta | 10-50 Hz | 100+ Hz |
Comhoiriúnacht Comhartha
Rialú Voltas:±10V, 0-10V DC
Rialú Reatha:4-20mA, 0-20mA
Prótacail Dhigiteacha:CANopen, EtherCAT, IO-Link, Profinet
Cineálacha Aiseolais:LVDT, potentiometer, trasduchtóir brú
Cineálacha Comhlaí Rialaithe Comhréire
1. Comhlaí Rialaithe Sreafa Comhréire
Feidhm:Ráta sreafa toirtmhéadrach a rialáil le haghaidh rialú luais
Feidhmchláir:Uirlisí meaisín CNC, actuators robotic, córais iompair
Raon Sreafa:5-500 L/nóim le cruinneas ±2%.

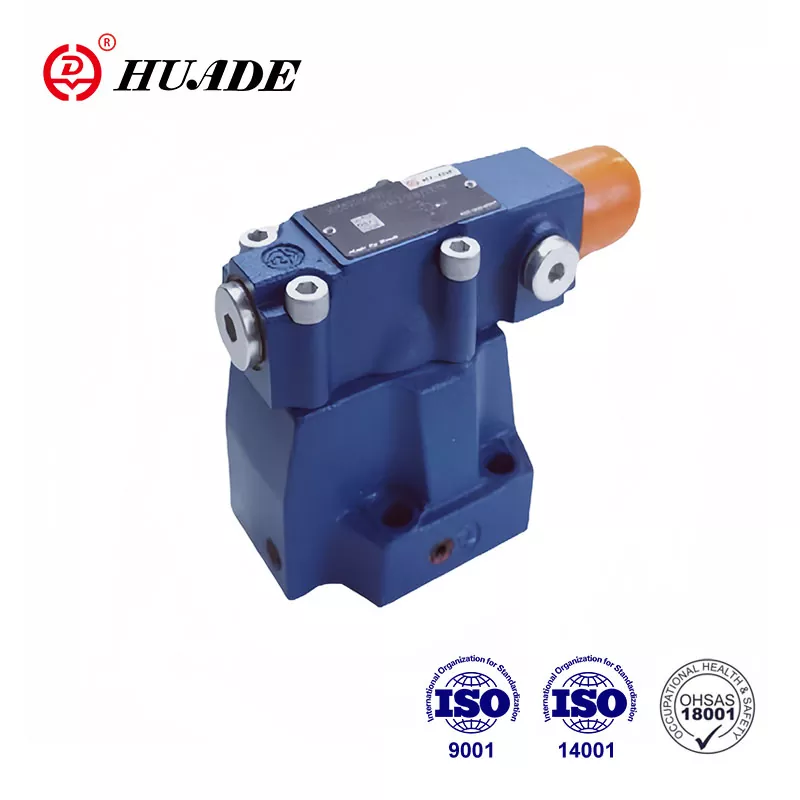

2. Comhlaí Comhréire faoisimh/Laghdú Brú
Feidhm:Brú leanúnach a choinneáil nó brú uasta an chórais a theorannú
Feidhmchláir:Múnlú insteallta, tástáil ábhair, córais clampála
Raon Brú:5-350 barra le cruinneas rialacháin ± 1%.
3. Comhlaí Rialaithe Treo Comhréire
Feidhm:Rialú treo sreafa agus ráta ag an am céanna
Cumraíochtaí:4/3-bhealach, 4/2-bhealach le rialú sreabhadh comhréireach
Feidhmchláir:Hiodrálaic shoghluaiste, uathoibriú tionsclaíoch, suíomh servo
4. Comhlaí Seirbhíse Comhréire Dhá Chéim
Feidhm:Feidhmchláir ard-sreafa le cruinneas servo-leibhéal
Céim Phíolótach:Rialaíonn comhla servo beag spool príomhchéime
Feidhmchláir:Muilte rollta cruach, cófraí móra, córais stiúrtha mara
Comhlaí Comhréireacha vs Servo vs. Comhlaí Caighdeánacha: Comparáid Theicniúil
| Sonraíocht | Comhla Caighdeánach | Comhla Chionmhar | Comhla Servo |
|---|---|---|---|
| Rún Rialaithe | Ar/As Amháin | 0.1-1% | 0.01-0.1% |
| Freagra Minicíochta | N/B | 10-50 Hz | 100-500 Hz |
| Titim Brú | 5-20 barra | 5-15 barra | 3-10 barra |
| Caoinfhulaingt Éillithe | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Fachtóir Costas | 1x | 3-5x | 8-15x |
| Eatramh Cothabhála | 2000 uair | 3000-5000 uair an chloig | Globe Valves in Hydraulic Service |
Feidhmchláir Casta agus Cásanna Úsáide Tionscail
Uathoibriú Déantúsaíochta
- Múnlú Instealladh:Rialú brú laistigh de ± 0.5% le haghaidh cáilíocht pháirt chomhsheasmhach
- Foirmiú Miotail:Rialú bhfeidhm suas go dtí 5000 tonna le rialachán brú comhréireach
- Línte Tionóil:Meaitseáil luais idir gníomhaithe iolracha laistigh de ±1%
Trealamh Soghluaiste
- Rialú Tochail:Am freagartha luamhán stiúrtha-go-comhla <100ms do chompord an oibreora
- Oibríochtaí Craein:Monatóireacht a dhéanamh ar leibhéil éillithe agus ar ídiú breiseán
- Innealra Talmhaíochta:Rialú dáilte i dtrealamh soghluaiste agus tionsclaíoch
Aeraspáis agus Cosanta
- Insamhlóirí Eitilte:Rialú ardán tairiscint le cruinneas suite ±0.1mm
- Córais Aerárthaí:Fearas tuirlingthe agus gníomhnú dromchla rialaithe eitilte
- Trealamh Tástála:Athsholáthar séala, leas iomlán a bhaint as brú, tiúnadh amplifier
Comhtháthú Córas Rialaithe agus Líonrú
Comhtháthú PLC
Comhéadann comhlaí comhréireacha is mó le rialtóirí loighce in-ríomhchláraithe trí:
- Analóg I/O:Lúba reatha 4-20mA nó comharthaí voltais ±10V
- Aimplitheoirí Comhla:Tiontaigh aschuir PLC go comharthaí tiomána comhla cuí
- Leictreonaic Ar Bord (OBE):Entreprenørudstyrsproducenter specificerer Z2S 6-varianter i stabilisatorkredsløb og bompositioneringssystemer. Mobil hydraulik står over for udfordrende forhold, herunder vibrationer, ekstreme temperaturer og forureningseksponering. Kontraventilsandwichpladen Z2S 6 opfylder disse krav, samtidig med at den bevarer den lille størrelse, der er afgørende i mobile applikationer med begrænset plads. Brandsikker væskekompatibilitet udvider dets anvendelse til underjordisk mineudstyr, hvor sikkerhedsbestemmelser påbyder HFC-hydraulikvæsker.
Prótacail Chumarsáide Tionscail
- EtherCAT:Ethernet fíor-ama le haghaidh feidhmchláir servo ardluais
- CANopen:Rialú dáilte i dtrealamh soghluaiste agus tionsclaíoch
- Nasc IO:Cumarsáid pointe go pointe le haghaidh comhtháthú braiteoir cliste
- Profinet/Profibus:Comhoiriúnacht éiceachórais uathoibrithe Siemens
Algartam Rialaithe Lúb Dúnta
- Rialú PID:Rialú aiseolais Chionmhar-Integral-Díorthaigh
- Feed-Ar Aghaidh:Rialú réamh-mheasta le haghaidh freagra dinimiciúil feabhsaithe
- Rialú Oiriúnaitheach:Paraiméadair féinchoigeartaithe le haghaidh coinníollacha ualaigh éagsúla
Fabhtcheartú agus Nósanna Imeachta Diagnóiseacha
Modhanna Teip Coitianta agus Réitigh
Greamú spól (80% de theipeanna)
Cúis:Sreabhán hiodrálach éillithe nó buildup vearnais
Réiteach:Córas sruthlaithe, scagairí a athsholáthar, glaineacht ISO 19/16/13 a chothabháil
Cosc:Athsholáthar scagaire 500 uair an chloig, anailís sreabhán
Sruth Comhartha/Caillteanas Líneachta
Cúis:Éifeachtaí teochta, aosú comhpháirteanna, cur isteach leictreach
Réiteach:Athchalabrú, sciath IEA, cúiteamh teochta
Nós Imeachta Tástála:Seiceáil líneachta 5 phointe le hionstraimíocht chalabraithe
Am Freagra Mhall
Cúis:Sceitheadh inmheánach, brú soláthair neamhleor, saincheisteanna leictreacha
Réiteach:Athsholáthar séala, leas iomlán a bhaint as brú, tiúnadh amplifier
Tomhas:Tástáil freagartha céime le monatóireacht oscilloscope
Straitéisí Cothabhála Tuartha
- Anailís Chreathadh:Braith caitheamh meicniúil i gcomhpháirteanna comhla
- Anailís Ola:Monatóireacht a dhéanamh ar leibhéil éillithe agus ar ídiú breiseán
- Íomháú Teirmeach:Aithin fadhbanna ceangail leictreach
- Tréithe Feidhmíochta:4. Comhlaí Seirbhíse Comhréire Dhá Chéim
Critéir Roghnúcháin agus Treoirlínte Méid
Riachtanais Sreafa
Ríomh an sreabhadh riachtanach:
- Q = ráta sreafa (L/nóim)
- A = Achar actuator (cm²)
- V = Luas inmhianaithe (m/nóim)
- η = Éifeachtúlacht an chórais (0.85-0.95)
Comhla méid le haghaidh 120-150% den sreabhadh ríofa le haghaidh rialú optamach.
Rátálacha Brú
- Brú an Chórais:Rátáil comhla ≥ 1.5 × brú uasta an chórais
- Titim Brú:Coinnigh 10-15 barra trasna comhla le haghaidh rialú maith
- Brú Ar Ais:Smaoinigh ar shrianta na líne fillte i méid
Cúrsaí Timpeallachta
- Raon Teochta:Caighdeán (-20 ° C go + 80 ° C), Roghanna ardteochta ar fáil
- Friotaíocht Chreathadh:Comhlíonadh IEC 60068-2-6 d’fheidhmchláir shoghluaiste
- Cosaint IP:Infheistíocht Tosaigh vs Coigiltis Oibriúcháin
- Cosaint Pléascadh:Deimhniú ATEX/IECEx do limistéir ghuaiseacha
Ráta sreafa toirtmhéadrach a rialáil le haghaidh rialú luais
Tionscal 4.0 Comhtháthú
- Nascacht IoT:Monatóireacht gan sreang agus anailísíocht scamall-bhunaithe
- Foghlaim Meaisín:Algartaim thuarthach don fheidhmíocht is fearr
- Cúpla Digiteach:Samhlacha comhla fíorúil le haghaidh insamhalta córais
- Blockchain:Taifid chothabhála slán agus fíordheimhniú páirteanna
Ard-Ábhair agus Dearadh
- Déantúsaíocht Bhreiseáin:Céimseata inmheánacha casta le haghaidh saintréithe sreafa feabhsaithe
- Ábhair Chliste:Cóimhiotail cruth-chuimhne le haghaidh rialú oiriúnaitheach
- Nanaitheicneolaíocht:Bratuithe chun cinn le haghaidh friotaíocht caitheamh feabhsaithe
- Dearadh Bith-spreagtha:Aithin fadhbanna ceangail leictreach
Fócas ar Inbhuanaitheacht
- Aisghabháil Fuinnimh:Ciorcaid athghiniúna le rialú comhréireach
- Sreabháin In-bhithmhillte:Comhoiriúnacht le hiodrálaic atá neamhdhíobhálach don chomhshaol
- Measúnú Saolré:Dearadh le haghaidh in-athchúrsáilte agus tionchar comhshaoil laghdaithe
- Optimization Éifeachtúlachta:Rialú AI-tiomáinte le haghaidh tomhaltas fuinnimh íosta
Anailís Costas-Tairbhe agus Breithnithe PÉ
Infheistíocht Tosaigh vs Coigiltis Oibriúcháin
Céim 3: Suímh spól
Préimh chomhla comhréireach: $2,000-5,000
Coigilteas fuinnimh: 15-30% den tomhaltas cumhachta hiodrálacha
Cothabháil laghdaithe: 25% níos lú glaonna seirbhíse
Táirgiúlacht fheabhsaithe: laghdú ama timthriall 10-15%.
Meán ROI: 12-24 mí in iarratais ard-úsáide
Costas Iomlán na bhFachtóirí Úinéireachta
- Tomhaltas Fuinnimh:Córais sreafa athraitheach vs
- Costais Chothabhála:Lúba reatha 4-20mA nó comharthaí voltais ±10V
- Laghdú ar Aga Neamhfhónaimh:Cumais chothabhála thuartha
- Cáilíocht an Táirge:Laghdaíonn comhsheasmhacht feabhsaithe rátaí scrap
Conclúid
Léiríonn comhlaí comhréireacha hiodrálacha teicneolaíocht ríthábhachtach a nascann cumhacht hiodrálach traidisiúnta le córais rialaithe leictreonacha nua-aimseartha. Mar gheall ar a gcumas rialú beacht, leanúnach a sholáthar tá siad riachtanach d'fheidhmchláir a éilíonn cruinneas, éifeachtúlacht agus oibriú rianúil.
Príomhbhealaí beir leat le cur i bhfeidhm:
- Meaitseáil sonraíochtaí comhla go cúramach le riachtanais iarratais
- Infheistiú i ndearadh córas cuí agus i nglaineacht sreabhán
- Plean do chomhtháthú leis na hailtireachtaí rialaithe atá ann cheana féin
- Smaoinigh ar riachtanais chothabhála agus tacaíochta fadtéarmacha
De réir mar a théann déantúsaíocht i dtreo uathoibrithe agus beachtas níos mó, leanann teicneolaíocht chomhréireach comhla ag forbairt le diagnóisic níos cliste, nascacht níos fearr, agus cumais feidhmíochta feabhsaithe.
Cibé an trealamh atá ann cheana féin a uasghrádú nó córais nua a dhearadh, cabhraíonn tuiscint ar theicneolaíocht comhla comhréireach le feidhmíocht an chórais hiodrálach a bharrfheabhsú agus iad ag ullmhú do riachtanais chomhtháthaithe Tionscal 4.0 sa todhchaí.
Réidh chun teicneolaíocht comhla comhréireach a chur i bhfeidhm i do chórais hiodrálacha? Smaoinigh ar dhul i gcomhairle le hinnealtóirí uathoibrithe a bhfuil taithí acu chun an roghnú agus an comhtháthú is fearr a chinntiú do d’fheidhmchláir shonracha.
