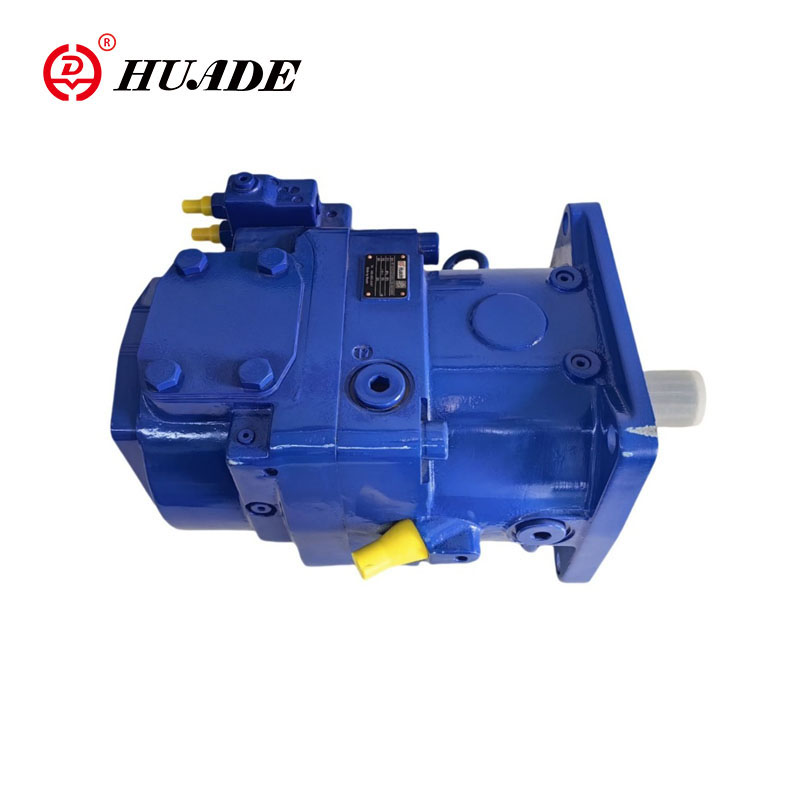

Caidéal Athraitheach Loine Aiseach A11VLO

Tá caidéal athróg loine aiseach Huade A11VLO deartha go príomha le húsáid in iarratais soghluaiste. Tá níos mó ná 40 bliain de thaithí ag Huade Hydraulic maidir le dearadh agus déantúsaíocht comhpháirteanna hiodrálacha. Tá a chaidéal athróg loine aiseach A11VLO inchomparáide le Rexroth agus tá feidhmíocht níos fearr acu. Meaitseálann siad táirgí Rexroth i bhfeidhmíocht agus is rogha eile inacmhainne iad.

Paraiméadar táirge de Chaidéal Athróg Loine Aiseach A11VLO

•Raon brú oibriúcháin

▷ Inlet ----- Brú iomlán ag calafort S (calafort súchán)

Leagan le caidéil luchtaithe

Pabs min--------- 0.6 bar

Pabs max--------- 2 barra

▷Uasluas incheadaithe (teorainn luais)

Luas ceadaithe trí na brúnna inlet a mhéadú ag an gcalafort súchán S nó ag Vg ≤Vg max

▷ Asraon ---- Brú ag calafort A nó B

Brú ainmniúil pN ---------- 350 bar

Uasbhrú Pmax ---------- 400 barra

Brú ainmniúil: brú Max.design ag a n-áirithítear neart tuirse

Uasbhrú: Uasmhéid. brú oibriúcháin atá ceadaithe go gearrthéarmach (t <1s).

▷ Brú oibriúcháin íosta

Tá gá le híosmhéid brú oibriúcháin pB min sa líne seirbhíse caidéil ag brath ar an luas, an uillinn sclóine agus an díláithriú (féach an léaráid).

▷ Cás brú draein

Féadfaidh an brú draein cáis ag na calafoirt T1 agus T2 a bheith uasmhéid de 1.2 bar níos airde ná an brú inlet ag an gcalafort S ach nach mó ná PL abs. uas -------------2 barra.

Teastaíonn líne draein cáis lánmhéide neamhshrianta díreach chuig an umar.

▷ Raon teochta an fháinne róin seafta

Tá an fáinne séala seafta FKM ceadaithe le haghaidh teocht draenála cáis de -25 ℃ go +115 ℃.

•Tabhair faoi deara:

Le haghaidh iarratas faoi bhun -25 ° C, tá gá le fáinne séala seafta NBR (raon teochta incheadaithe: -40 ° C go +90 ° C).

Luaigh fáinne séala seafta NBR i dtéacs soiléir san ord.

Gné Táirge Agus Feidhm Caidéal Athróg Loine Aiseach A11VLO

Gnéithe:

▶ Caidéal loine aiseach inathraithe de dhearadh pláta swash do thiomáineann hidreastatach i gcóras hiodrálach ciorcad oscailte.

▶ Feidhmíonn an caidéal faoi choinníollacha féin-priming, le brú umar, nó le caidéal muirir roghnach ionsuite (impeller).

▶ Tá raon cuimsitheach roghanna rialaithe ar fáil a thagann le haon riachtanas feidhmchláir.

▶ Tá rogha rialaithe cumhachta inchoigeartaithe go seachtrach, fiú nuair a bhíonn an caidéal ag rith,

▶ Tá an tiomáint isteach oiriúnach chun giarchaidéil agus caidéil loine aiseach a chur suas go dtí an gcéanna, i.e. 100/% tríd an dtiomáint.

▶ Tá an sreabhadh aschuir comhréireach leis an luas tiomána agus athraítear gan teorainn idir qv max agus qv min = 0.

Feidhmchlár:

Is féidir caidéal athróg loine aiseach Huade A11VLO a úsáid in innealra innealtóireachta agus trealamh tionsclaíoch éadrom, miotalóireacht iarainn agus cruach agus innealra mianadóireachta, longa, trealamh talún eitlíochta sibhialta, innealra peitriliam agus peitriceimiceach, innealra tógála agus siúil.
