I saol na gcóras rialaithe sreabhach, tá cruinneas agus iontaofacht ríthábhachtach. Cibé an bhfuil tú ag obair in uathoibriú tionsclaíoch, córais hiodrálacha, nó feidhmchláir aeroibrithe, is féidir leis an gcumas rátaí sreafa a rialú le cruinneas eisceachtúil an difríocht a dhéanamh idir an fheidhmíocht is fearr agus teip córais. Seo an áit a dtagann comhlaí sreafa comhréireacha i bhfeidhm, ag feidhmiú mar fheistí rialaithe sofaisticiúla a d'athraigh an chaoi a dtéann innealtóirí i ngleic le bainistíocht sreabhach.
Na Bunús a Thuiscint

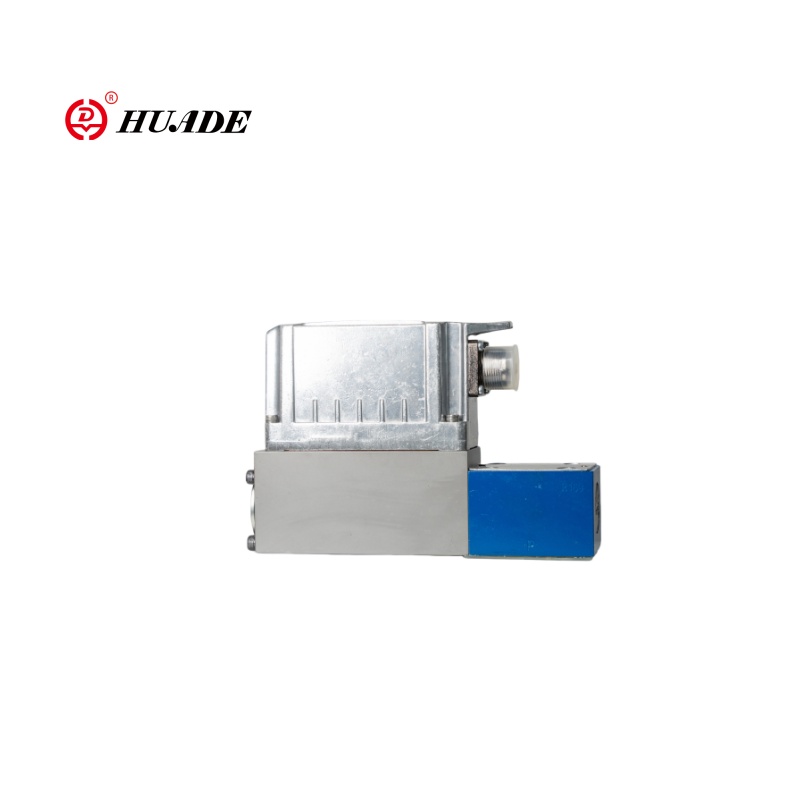

A comhla sreabhadh comhréireach (ealaín ancomhla comhréireachteaghlaigh) is cineál comhla rialaithe chun cinn é a rialaíonn ráta sreafa sreabhach i gcomhréir dhíreach le comhartha ionchuir, de ghnáth sruth leictreach nó voltas. Murab ionann agus comhlaí traidisiúnta ar/as a osclaíonn nó a dhúnann go simplí, soláthraíonn comhlaí sreafa comhréireacha rialú atá inathraithe gan teorainn laistigh dá raon oibriúcháin. Ciallaíonn sé seo gur féidir leo aon ráta sreafa inmhianaithe a choinneáil idir nialas agus a n-uasacmhainneacht, ag freagairt go dinimiciúil d'éilimh athraitheacha an chórais.
Tagraíonn an ghné "chomhréireach" don ghaol líneach idir an comhartha ionchuir agus suíomh oscailt na comhla. Mar shampla, má fhaigheann comhla comhartha ionchuir 50%, osclóidh sé go dtí 50% dá hacmhainn uasta, ag seachadadh thart ar 50% dá ráta sreafa uasta. Déanann an t-iompar intuartha seo na comhlaí seo thar a bheith luachmhar in iarratais a éilíonn rialú beacht ar shreabhadh.
Conas a Oibríonn Comhlaí Sreafa Comhréire
Díríonn oibriú comhla sreafa comhréireach timpeall a chórais rialaithe leictreonacha agus actuator meicniúil. Faigheann an comhla comhartha ionchuir analógach, go coitianta a4-20 mAlúb reatha nó0-10Vcomhartha voltais, ó chóras rialaithe cosúil le PLC (Rialaitheoir Loighic In-In-ríomhchláraithe) nó rialtóir sreafa tiomnaithe. [Tuigconas a oibríonn comhlaí comhréireachgo meicniúil]
Déantar an comhartha leictreach seo a phróiseáil ag leictreonaic inmheánach na comhla, a thiontú ina tairiscint mheicniúil trí theicneolaíochtaí actuator éagsúla. I measc na ngníomhairí is coitianta tá solenoidí comhréireacha, mótair servo, nó actuators corna gutha. Suíonn na gníomhaithe seo go beacht eilimint rialaithe sreafa na comhla - go hiondúil spól, poppet, nó snáthaid - chun an oscailt sreabhadh atá ag teastáil a bhaint amach.
Ionchorpraíonn go leor comhlaí sreabhadh comhréireach nua-aimsearthacórais aiseolais lúb dúntaag baint úsáide as braiteoirí suímh nó braiteoirí sreafa. Ligeann an t-aiseolas seo don chomhla monatóireacht leanúnach a dhéanamh ar a staid iarbhír nó ar an ráta sreafa mar thoradh air agus coigeartuithe fíor-ama a dhéanamh chun cruinneas a choinneáil, fiú nuair a athraíonn coinníollacha an chórais mar gheall ar athruithe brú nó luaineachtaí teochta.
Cineálacha agus Cumraíochtaí
Tagann comhlaí sreafa comhréireacha i roinnt cumraíochtaí chun freastal ar iarratais éagsúla. Rialaíonn comhlaí atá ag gníomhú go díreach sreabhadh trí chalafort amháin, rud a fhágann go bhfuil siad oiriúnach do thascanna simplí rialaithe sreafa. Úsáideann comhlaí píolótach céim phíolótach beag chun príomhchéim níos mó a rialú, rud a chuireann ar chumas ard-acmhainne sreabhadh agus íogaireacht rialaithe beacht á chothabháil.
Comhlaí sreabhadh comhréireach dhá bhealachsreabhadh rialaithe i dtreo amháin agus úsáidtear iad go coitianta le haghaidh iarratais ar rialáil sreafa.Comhlaí trí-bhealachis féidir leis an sreabhadh díreach idir dhá asraon nó sreabhadh a chomhcheangal ó dhá ionraonta, rud a fhágann go bhfuil siad oiriúnach chun iarratais a atreorú nó a mheascadh.
Athraíonn an dearadh inmheánach bunaithe ar na riachtanais iarratais. Tairgeann comhlaí cineál spól tréithe sreafa den scoth agus tá siad coitianta i gcórais hiodrálacha. Soláthraíonn comhlaí de chineál poppet cumais stoptha daingean agus is minic a úsáidtear iad in iarratais aeroibrithe. Tá comhlaí snáthaide ar fheabhas in iarratais óna dteastaíonn coigeartú sreafa an-mhín agus is coitianta iad i gcórais dosingthe beachta.
Feidhmchláir Thar Thionscail
Aimsíonn comhlaí sreafa comhréireacha feidhmeanna thar go leor tionscail ina bhfuil rialú beacht sreafa ríthábhachtach. Idéantúsaíocht agus uathoibriú, rialaíonn siad luas sorcóirí hiodrálacha agus actuators aeroibrithe, rud a chumasaíonn rialú tairiscint réidh agus beacht i línte cóimeála, trealamh pacáistithe, agus córais láimhseála ábhair.
Tá antionscal na ngluaisteánúsáideann go forleathan na comhlaí seo i dtrealamh tástála, córais spraeála péint, agus oibríochtaí preas hiodrálacha. Iaeraspáis, tá siad riachtanach le haghaidh rialú sreafa breosla, córais brú-bhrú cábáin, agus gníomhaithe rialaithe eitilte hiodrálach nuair nach féidir beachtas agus iontaofacht a phlé.
Áiseanna cóireála uisce648/2012 Téacs atá ábhartha maidir leis an LEE comhlaí sreafa comhréireacha a úsáid le haghaidh dáileoga ceimiceacha, áit nach mór méideanna beachta ceimiceán cóireála a chur le sruthanna uisce. Tá antionscal cógaisíochtaag brath ar na comhlaí seo do dháileog beacht comhábhar i bpróisis déantúsaíochta drugaí, áit a mbíonn tionchar díreach ag cruinneas ar cháilíocht an táirge agus ar chomhlíonadh rialála.
[Féachiarratais comhla comhréireach hiodrálach]
Buntáistí agus Buntáistí
Is é an buntáiste príomhúil a bhaineann le comhlaí sreabhadh comhréireachacruinneas rialaithe eisceachtúil. De ghnáth is féidir leo cruinneas sreafa a choinneáil laistigh de ±2-5% den phointe socraithe, i bhfad níos fearr ná comhlaí láimhe nó rialuithe simplí isteach/as. Aistríonn an cruinneas seo cáilíocht táirgí feabhsaithe, dramhaíl laghdaithe, agus éifeachtúlacht próisis níos fearr.
Éifeachtúlacht fuinnimhis buntáiste suntasach eile é. Tríd an sreabhadh cruinn a theastaíonn ag aon tráth ar leith a sholáthar, cuireann comhlaí sreafa comhréireach deireadh leis an dramhaíl fuinnimh a bhaineann le córais ard-sreafa leanúnach a úsáideann comhlaí faoisimh brú nó ciorcaid sheachbhóthar chun ró-shreabhadh a bhainistiú.
Cumasaíonn cumais chomhtháthaithe na comhlaí seo le córais rialaithe nua-aimseartha straitéisí uathoibrithe sofaisticiúla. Is féidir leo freagairt d’il-chomharthaí ionchuir, páirt a ghlacadh in halgartaim rialaithe casta, agus aiseolas diagnóiseach a sholáthar do chórais chothabhála, ag tacú le straitéisí cothabhála thuarthacha.
Breithnithe Roghnúcháin
Agus comhla sreabhadh comhréireach á roghnú, ní mór roinnt fachtóirí a mheas.Raon sreafabunúsach - ní mór don chomhla riachtanais sreafa íosta agus uasta an fheidhmchláir a láimhseáil. Ní mór do rátálacha brú a bheith níos airde ná brú uasta an chórais, lena n-áirítear aon spikes brú.
Tá am freagartha ríthábhachtach i bhfeidhmchláir dhinimiciúla. Teastaíonn athruithe sreafa tapa ó roinnt córas, agus tugann córais eile tosaíocht do chobhsaíocht thar luas. Caithfidh comhoiriúnacht an chomhartha rialaithe aschuir an chórais rialaithe atá ar fáil a mheaitseáil, agus ní mór na ceanglais chumhachta a ailíniú leis an soláthar leictreachais atá ar fáil.
Bíonn tionchar ag coinníollacha comhshaoil ar nós foircneacha teochta, creathadh agus leibhéil éillithe ar roghnú comhla. Cinntíonn comhoiriúnacht meáin gur féidir leis na hábhair chomhla an sreabhach sonrach a láimhseáil gan díghrádú nó éilliú.
Conclúid
Léiríonn comhlaí sreafa comhréireacha teicneolaíocht bhunchloch i gcórais rialaithe sreabhán nua-aimseartha, ag tairiscint an bheachtais agus an tsolúbthacht atá ag teastáil in iarratais éilitheacha an lae inniu. Mar gheall ar a gcumas rialú sreafa cruinn in-athdhéanta a sholáthar agus iad ag comhtháthú gan uaim le córais rialaithe leictreonacha, tá siad fíor-riachtanach ar fud na dtionscal ó dhéantúsaíocht go aeraspáis.
De réir mar a leanann uathoibriú ag dul chun cinn agus ceanglais bheachtais ag éirí níos déine, is cinnte go mbeidh ról níos tábhachtaí fós ag comhlaí sreafa comhréireacha maidir le córais rialaithe sreabhán atá éifeachtach, iontaofa agus beacht a chumasú. D'innealtóirí agus dearthóirí córais, tá tuiscint a fháil ar chumais na gcomhlaí seo agus ar chur i bhfeidhm cuí riachtanach chun réitigh rialaithe sreabhach optamaithe a fhorbairt a fhreastalaíonn ar riachtanais reatha agus ar dhúshláin na todhchaí araon.
