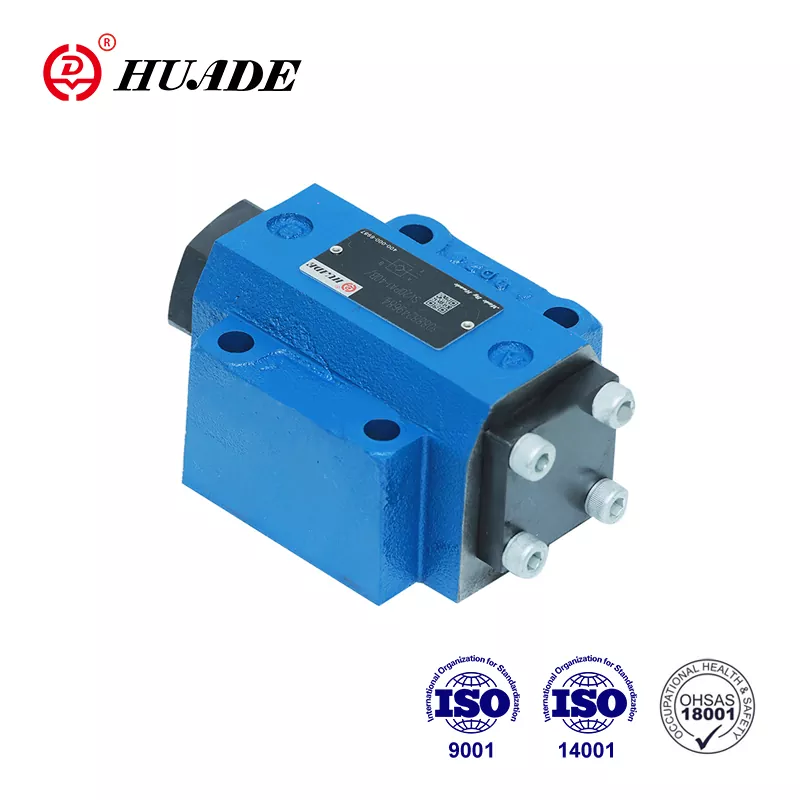

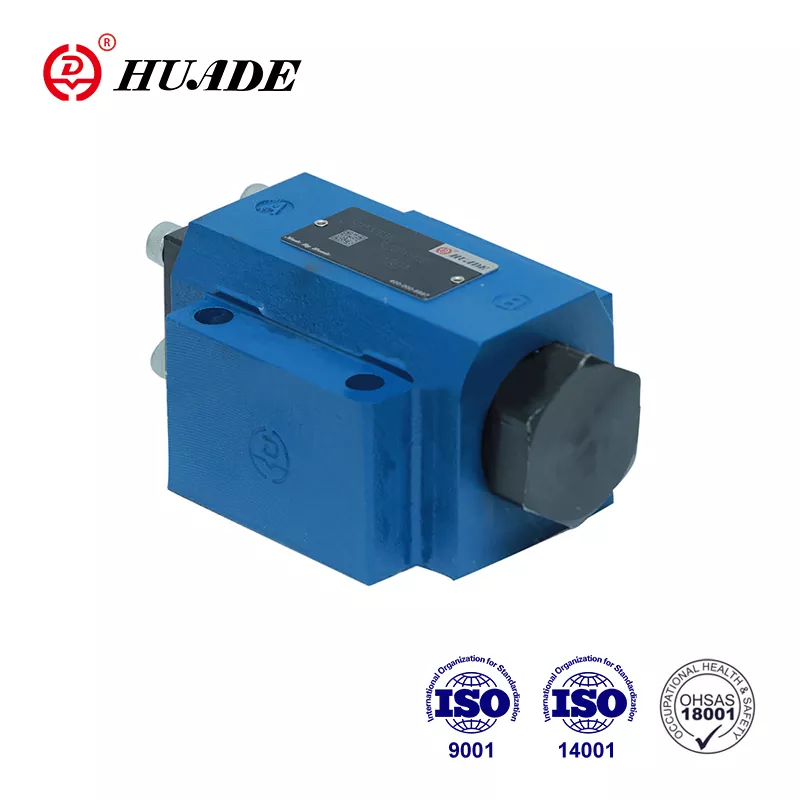

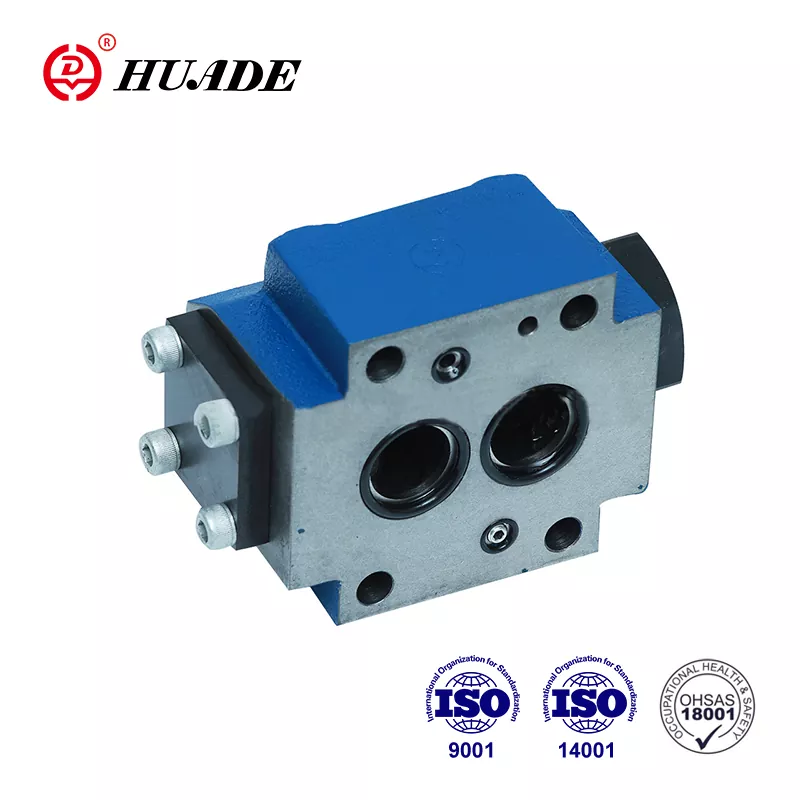

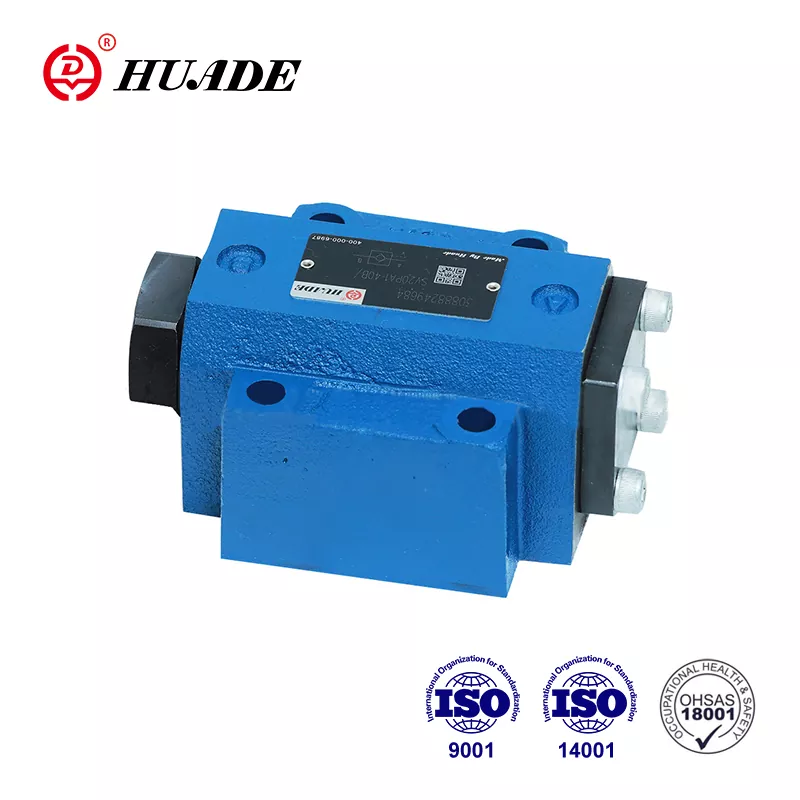

Tar éis Huade a bhunú, chomhoibrigh sé le Rexroth faoi dhó. Huade® Check Valve Tá SV ina n -ionad inacmhainne do shraith táirgí céanna Rexroth. Tá sé iomaíoch le táirgí a bhfuil a fhios acu go maith le dea-chaighdeán agus praghas níos ísle. Tá an mhonarcha rite ISO9001, ISO14001, agus OH SAS18001. Is branda náisiúnta maith é sa tSín. Laistigh den tréimhse ráthaíochta, tá sé saor in aisce a dheisiú. Déantar tástáil dhian ar gach comhla seiceála sula bhfágann siad an mhonarcha chun feidhmíocht níos fearr agus níos cobhsaí a chinntiú. Úsáidtear comhlaí hiodrálacha Huade® go forleathan sa tionscal míleata agus i réimsí eile mar gheall ar an bhfeidhmíocht is fearr.
|
Sonraí teicniúla |
||||||
|
Cóirigh |
10 |
16 |
20 |
25 |
30 |
|
|
Ualach |
Fo -Phláta Gléasta (Kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
nasc snáithithe (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Seasamh suiteála (MPA) |
Roghnach |
|||||
|
Treo an tsreafa (MPA) |
Ó A go B saor in aisce, ó B go A trí oscailt |
|||||
|
Brú oibriúcháin, Max. (MPA) |
0.5 ~ 315 |
|||||
|
Brú rialaithe, max (MPA) |
0.5 ~ 315 |
|||||
|
Toirt rialaithe -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Limistéir Rialaithe -A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Sreabhán brú |
Olaí mianraí (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|||||
|
Raon teochta sreabhach brú （℃） |
-30 ～+80 |
|||||
|
Raon slaodachta (MM2/S) |
2.8 go 500 |
|||||
Gnéithe:
▶ Seiceáil comhla arna rialú ag sreabhán
▶ Maidir le gléasadh fo -phláta, patrún gléasta go din 24 340
▶ Fo -phláta nó nasc snáithithe scriú
▶ le nó gan calafort sceite nó gan
▶ le nó gan réamh-oscailt
▶ Cineál le dí-chomhbhrú réamh-oscailte, dampened
▶ 4 Brúnna Oscailte
▶ Ag tabhairt pattem go din 24 340 FOM A, 1SO 4401 agus CETOP- RP 121H
Iarratas:
Úsáidtear comhlaí seiceála píolótacha SV chun ciorcaid oibriúcháin a leithlisiú faoi bhrú, mar go gcosnaítear ualach i gcoinne ualach a ísliú nuair a tharlaíonn sos líne nó i gcoinne gluaiseachtaí a bheith faoi ghlas hiodrálach.
Seiceáil Comhlaí SV Is comhlaí seiceála píolótacha hiodrálacha iad SV i ndearadh de chineál poppet a fhéadfar a oscailt chun íseal a cheadú i gceachtar treo.
Go bunúsach is éard atá sna comhlaí seo ná tithíocht (1), poppet (2), earrach comhbhrúite (3), spól rialaithe (4) chomh maith le réamh-oscailt, mar chomhla poppet liathróid (5), go roghnach.
Cumasaíonn an comhla sreabhadh saor ó A go B, sa treo cuntair, coinnítear an poppet (2) ar a shuíochán trí bhrú an chórais, chomh maith leis an bhfórsa earraigh.
Tríd an nasc brú ag calafort rialaithe x aistrítear an loine rialaithe (4) ar dheis. Spreagann sé seo an poipéad (2) ón suíochán. Anois d'fhéadfadh sreabhadh a bheith ag an gcomhla ó B go A.
D'fhonn a chinntiú go n -osclófar an chomhla go cuí tríd an loine rialaithe (4) tá gá le brú íosta rialaithe áirithe.
Tá réamh-oscailt bhreise ag an gcomhla seo. Trí nasc brú ag calafort rialaithe x déantar an loine rialaithe (4) a bhrú ar dheis.
Déanann sé seo an liathróid (5) a bhrú ar dtús agus ansin an poppet (2) ón suíochán. Anois d'fhéadfadh sreabhadh a bheith ag an gcomhla ó B go A. Mar gheall ar an réamh-oscailt tá dí-chomhbhrú dampened ar an sreabhán faoi bhrú. Tríd an mbrú seo seachnaítear suaití brú féideartha
Amharc ar an gcineál comhla seiceála SV. .Pa
(gan calafort sceite, le réamh-oscailt)
