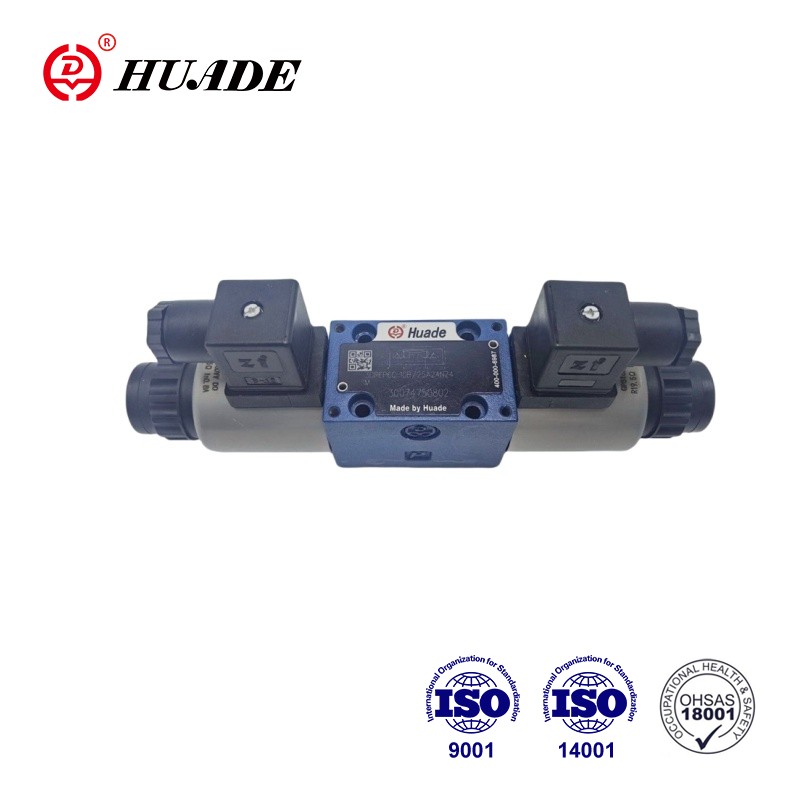

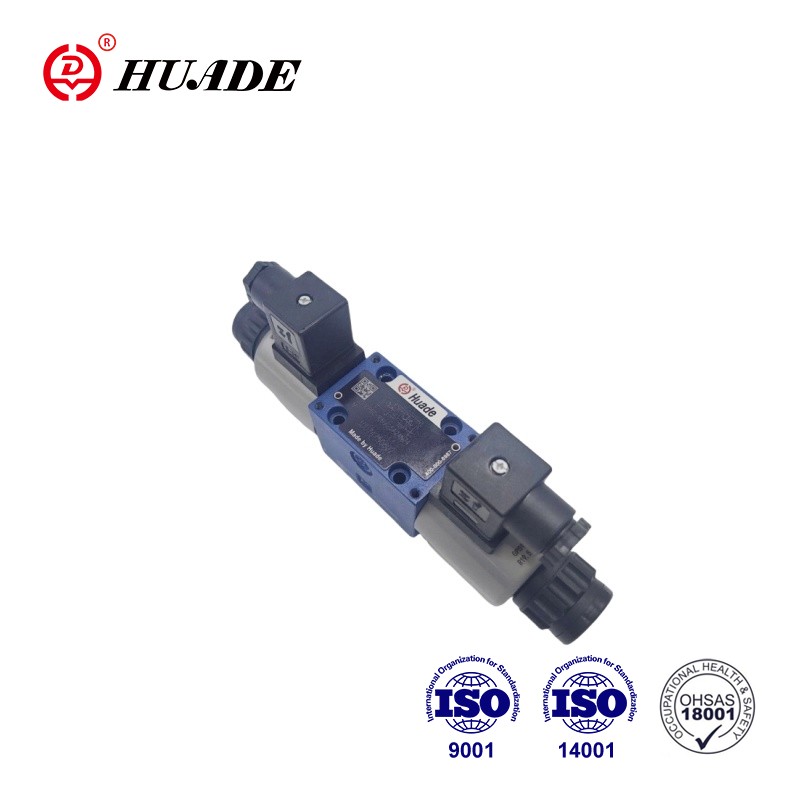

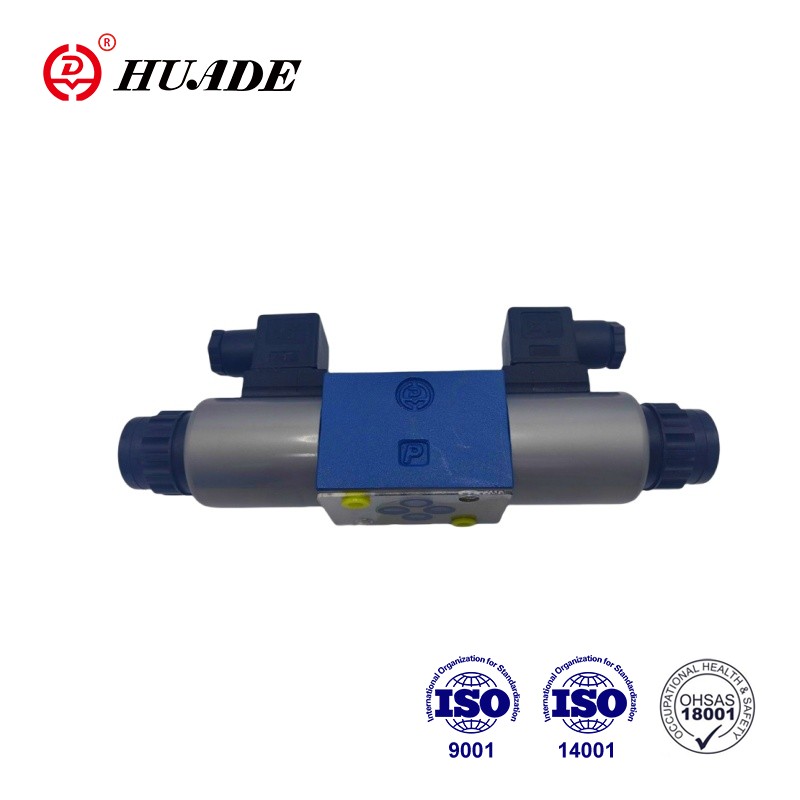

Is féidir leis an gcomhla laghdaithe brú comhréireach trí-bhealach 3DREP 6A an brú aschuir a choigeartú go cruinn de réir na n-athruithe ar an comhartha ionchuir chun freastal ar riachtanais brú sa phróiseas táirgthe. Ag an am céanna, cinntíonn feidhmíocht chobhsaí 3DREP 6A freisin leanúnachas agus sábháilteacht an phróisis táirgthe.
| hiodrálacha | ||
| Brú oibriúcháin (MPa) | Port P | 10, más mó ná 10, ansin suiteáil an chomhla, cineál ZDR6DP...-30B/...i bport ionchuir |
| Port T | 3 | |
| Sreabhadh uasta (L/nóim) | 15(∆p=5MPa) | |
| Grád éillithe (um) | Mol an scagaire le íosráta coinneála de β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Cruinneas in-atrialach (%) | ≤1 | |
| Íogaireacht freagartha (%) | ≤1 | |
| Réise cúlaithe (%) | ≤1 | |
| Sreabhán brú | Ola mianraí (do shéala NBR), eistear fosfáite (do shéala FPM) | |
| Raon slaodachta (mm2/s) | 2.8 go 380 | |
| Raon teochta sreabhach brú (°C) | -20 go +70 | |
| Suiteáil | roghnach, b'fhearr cothrománach | |
| Meáchan (kg) | Cineál C:2.6;cineál A.B:1.5 | |
| Leictreach, solenoid | ||
| Voltas soláthair | DC24V | |
| Sruth ainmniúil in aghaidh an tsoiléinóideach (A) | 0.8 | |
| Uas.current in aghaidh an tsoiléinóideach (A) | ≤0.02 | |
| Friotaíocht corna solenoid (Ω) | Luach fuar ag 20°C | 19.5 |
| uas. luach te | 28.8 | |
| Staid oibre | leanúnach | |
| Teocht an choinníll (°C) | ~+50 | |
| Teocht an choil (°C) | ~+150 | |
| Cosaint do DIN40 050 | IP65 | |
| Naisc leictreacha | 3DREP | le breiseán comhpháirte chuig cónascaire breiseán DIN43650-AM2 go DIN 43 650-AF2/Pg11 |
| 3DREPE | le breiseán comhpháirte chuig cónascaire plug-in E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Gnéithe:
▶ Comhlaí comhréireacha rialaithe go díreach chun brú agus treo sreafa a rialú
▶ Gníomhaithe trí solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Spól rialaithe earraigh-lárnach
Feidhmchlár:
Úsáidtear comhla laghdaithe brú comhréireach trí-bhealach 3DREP 6A go forleathan i réimsí tionsclaíocha, córais hiodrálacha meicniúla soghluaiste, binsí oibre agus trealamh ard-deireadh eile.
Déantar an cineál comhla laghdaithe brú 3-bhealach 3DREP 6. a ghníomhú go díreach ag solenoidí comhréireacha. Tiontaíonn siad comhartha ionchuir leictreach isteach i comhartha aschuir brú comhréireach.
Is iad na solenoidí comhréireacha solenoids bioráin fliuch inrialaithe DC le snáithe lárnach agus coil inbhainte. Déantar na solenoidí a rialú go roghnach trí leictreonaic rialaithe seachtrach.
◆Dearadh:
Cuimsíonn an comhla go príomha:
◆Feidhm:
Agus na solenoidí (1 agus 2) dífhuinnimh coinnítear an spól rialaithe (5) ina lárionad ag spriongaí comhbhrú.
Gníomhaítear an spool rialaithe (2) go díreach nuair a dhéantar ceann de na solenoidí a fhuinneamh.
E.g. trí solenoid "a" a fhuinneamh (1)
→ Gluaiseann an spól tomhais brú (5) agus an spól rialaithe(4) ar dheis i gcomhréir leis an comhartha ionchuir leictreach.
→ Tá an nasc ó P go B agus ó A go T trí thrasghearrthacha foirme orifice le saintréithe sreafa forásach
◆Dífhuinnmhiú an tsolaoidigh (1)
→ Cuirtear an spool rialaithe (4) ar ais chuig a ionad lárnach ag na spriongaí comhbhrú
In the middle position the connections A and B to T are open, therefore, the pressure fluid can freely flow to tank. An optional hand overrides makes is possible to move the control spool (4) without energising the solenoid.
●Aird!
Is féidir le húsáid neamhbheartaithe an sáraithe láimhe a bheith ina chúis le gluaiseacht meaisín neamhrialaithe!
Siombailí Comhla Laghdaithe Brú Comhréire 3DREP 6A
