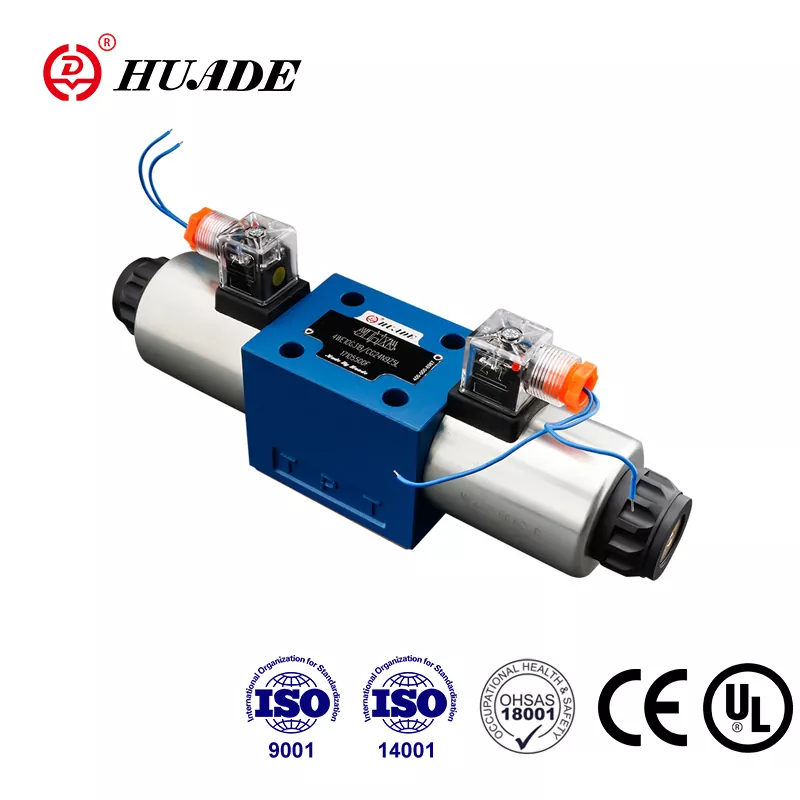

Nuair a bhíonn tú ag obair le córais hiodrálacha i suíomhanna tionsclaíocha, is é an comhla rialaithe treorach go bunúsach an rialtóir tráchta do do chumhacht sreabhach. Tá Comhla Rialaithe Treo Bosch Rexroth 4WE 10 J ar cheann de na capaill oibre sin a choimeádann línte táirgeachta go ciúin i monarchana ar fud an domhain. Tá an comhla áirithe seo thart ar feadh na mblianta, agus tá cúis mhaith ann go leanann innealtóirí ag sonrú í dá gcuid tionscadal.
Cad a Dhéanann an Comhla Rialaithe Treo 4WE 10 J Difriúil
Is é an Rexroth 4WE 10 J an rud a dtugaimid comhla spól treorach solenoid-oibrithe. Smaoinigh air mar lasc rialaithe leictreach a stiúrann ola hiodrálach nuair a chaithfidh sé dul. Insíonn an chuid "4WE" dúinn go bhfuil ceithre phríomh-chalafoirt aige, agus tá sé á oibriú go leictreach. Léiríonn an "10" gur méid NG10 é, a thagann le caighdeán gléasta CETOP 5. Tá an "J" sin ag an deireadh fíor-thábhachtach mar go sainmhíníonn sé conas a iompraíonn an chomhla nuair a bhíonn sí ina suí sa lár.
Is é an rud a leagann an comhla seo óna chéile ná a cumas chun brú agus sreabhadh tromchúiseach a láimhseáil. Táimid ag caint faoi bhrú oibre uasta suas le 350 barra, a aistríonn go dtí thart ar 5,000 punt in aghaidh an orlach cearnach. Is féidir leis na leaganacha voltas DC brú trí 160 lítear in aghaidh an nóiméid, agus láimhseálann na leaganacha AC 120 lítear in aghaidh an nóiméid. Bíonn tábhacht leis na huimhreacha sin agus tú ag iarraidh ualaí troma a bhogadh nó sorcóirí móra a oibriú.
An chaoi a n-Oibríonn Seasamh an Ionaid J-pattern
Is dócha gurb é cumraíocht spool J an ghné is sainiúla den chomhla rialaithe treorach seo. Nuair a shuíonn an comhla ina lárionad agus an dá solenoid casta as, cuirtear bac ar na príomhchalafoirt go léir. Tá an calafort caidéil (P), an dá chalafoirt oibre (A agus B), agus an calafort ar ais umar (T) scoite amach go hiomlán óna chéile.
Feidhmíonn an dearadh lárionad bactha seo sainchuspóir. Nuair a bhíonn ualach trom ag sorcóir hiodrálach, ní theastaíonn uait go n-íosfadh an t-ualach sin agus nach bhfuil tú á rialú go gníomhach. Coinníonn an 4WE 10 J gach rud faoi ghlas. Níl an caidéal ag seoladh ola áit ar bith, agus ní féidir leis an sorcóir fuiliú ar ais chuig an umar. Fágann sé seo go bhfuil sé an-úsáideach in iarratais cosúil le meaisíní múnlaithe insteallta, áit a dteastaíonn coinneáil beacht suímh le linn céimeanna éagsúla den timthriall múnlaithe.
Nuair a fhuinneamhann tú ceann de na solenoidí, aistríonn an spól chun an caidéal a nascadh le calafort oibre amháin agus osclaíonn an calafort oibre eile don umar. Fuinneamh an solenoid eile, agus na naisc droim ar ais. Is hiodrálaic simplí é, ach tugann an t-ionad bactha an cumas coinneála statach sin duit nach soláthraíonn roinnt patrúin spóla eile.
Na Sonraí Teicniúla a Bhaineann Leat
Leanann an 4WE 10 J an caighdeán ISO 4401-05-04-0-05 dá chomhéadan gléasta. Ciallaíonn an caighdeánú seo gur féidir leat é a mhalartú le comhlaí NG10 eile ó mhonaróirí éagsúla más gá, cé go bhfuil sonraí le fíorú i gcónaí. Úsáideann an gléasta ceithre bolt M6 x 50 chasmhóiminte go 15 Newton-méadar. Beidh pláta gléasta ar leith uait, a ainmníonn Rexroth mar rud éigin cosúil le G 66/01.
Is iad na solenoids cad a ghlaonn Rexroth dearadh "bioráin fliuch". Suíonn an corna leictreach i dtithíocht atá nochta don ola hiodrálach, rud a chabhraíonn le fuarú agus a laghdaíonn torann i gcomparáid le solenoidí tirime. Is féidir na cornaí seo a bhaint agus a rothlú 90 céim gan an comhla iomlán a dhíchóimeáil, rud atá áisiúil nuair a bhíonn spás daingean agat nó nuair is gá na naisc leictreacha a atreorú. I measc na roghanna voltais coitianta tá 24 VDC agus 120 VAC, cé go bhfuil voltais eile ar fáil.
Tá meas ag amanna freagartha ar an gcineál seo comhla rialaithe treorach. Nuair a chuireann tú cumhacht i bhfeidhm, aistrítear an spól i thart ar 45 go 70 milleasoicind. Nuair a ghearrann tú cumhacht, cuireann an t-earrach ar ais é i 35 go 45 milleasoicind. Ní luasanna servo comhla iad seo, ach is leor iad don chuid is mó d’fheidhmchláir innealra tionsclaíochta.
Cá Gheobhaidh Tú An Comhla Ag Obair
Taispeánann an 4WE 10 J suas i go leor trealaimh thionsclaíoch éagsúla. Úsáideann uirlisí meaisín trom é chun táblaí oibre agus fearsaidí a rialú. Braitheann brúiteáin hiodrálacha air le haghaidh rialú beacht sorcóir. Is dócha gurb é meaisíní múnlaithe insteallta ceann de na hiarratais is coitianta, go háirithe sna ciorcaid clampála múnla nuair is gá duit tonna de fhórsa clampála a shealbhú gan aon sruth.
I socrú múnlaithe insteallta tipiciúil, láimhseálann an comhla rialaithe treorach oscailt agus dúnadh an mhúnla. Le linn an insteallta, déanann suíomh lár an patrún J an ola hiodrálach a ghlasadh sa sorcóir clampála, ag coinneáil brú leanúnach cé go bhféadfadh obair eile a bheith á déanamh ag an gcaidéal. Cuireann sé seo cosc ar splanc (plaisteach gan iarraidh a bheith ag sceitheadh ón múnla) agus cinntíonn sé cáilíocht chomhsheasmhach na bpáirteanna. Nuair a bhíonn sé in am an múnla a oscailt, lasann solenoid amháin agus aistríonn an comhla, ag ordú ola chun an meicníocht clampála a tharraingt siar.
Tá an comhla le feiceáil freisin i dtrealamh soghluaiste, innealra tógála, agus córais láimhseála ábhair. Áit ar bith a dteastaíonn rialú treorach uait le cumas sealbhaíochta maith agus rátaí sreafa réasúnta, is fiú smaoineamh ar an 4WE 10 J.
An Cód Ordaithe a thuiscint
Úsáideann Rexroth córas códaithe córasach dá gcomhlaí rialaithe treorach, agus má thuigeann sé cabhraíonn sé leat a fháil go díreach cad atá uait. D'fhéadfadh go mbeadh cuma 4WE 10 J3X/CG24N9K4 ar uimhir samhail iomlán tipiciúil, agus cuid de chuid Rexroth R900589988.
É sin a bhriseadh síos: Deimhníonn an "4" ceithre phríomhchalafort. Ciallaíonn "WE" gur comhla spól treorach í a oibrítear go leictreach. Is é "10" rátáil mhéide an NG10. Aithníonn "J" an patrún spól le lárionad blocáilte. Léiríonn "3X" nó "5X" an tsraith, agus 5X mar an tsraith táirgeachta reatha. Sonraíonn na litreacha agus na huimhreacha tar éis an tslais sonraí cosúil le voltas solenóideach (ciallaíonn G24 24 VDC), ábhar róin, agus roghanna éagsúla.
Má fheiceann tú "V" san iarmhír, léiríonn sé sin rónta FKM in ionad na rónta caighdeánacha NBR. Ba mhaith leat FKM má tá tú ag úsáid sreabhán eistir fosfáit nó ag oibriú ag teochtaí níos airde. Oibríonn na rónta caighdeánach NBR go breá le holaí hiodrálacha mianraí i ngnáth-raonta teochta tionsclaíocha.
Riachtanais Sreabhán agus Scagachán
Tá an 4WE 10 J deartha go príomha le haghaidh olaí hiodrálacha mianraí-bhunaithe, cé gur féidir leis eistir fosfáit a láimhseáil leis an ábhar róin ceart. Tá raon slaodacht sách leathan, ó thart ar 2.8 go 380 milliméadar cearnach in aghaidh an tsoicind, le slaodacht oibriúcháin ainmniúil thart ar 37 ag 55 céim Celsius. Ba cheart go bhfanfadh an teocht oibriúcháin idir lúide 20 agus móide 50 céim Celsius don timpeallacht chomhthimpeallach.
Seo an áit a dtosaíonn a lán tinneas cinn cothabhála: glaineacht sreabhán. Déantar na himréitigh taobh istigh de chomhla rialaithe treorach a thomhas i miocrón. Táimid ag caint faoi bhearnaí idir trí agus trí miocrón déag i réimsí ríthábhachtacha. Tá gruaig dhaonna thart ar 70 miocrón chun comparáid a dhéanamh. Má ligeann tú d’éilliú dul isteach i d’ola hiodrálacha, is féidir le cáithníní ding a chur sna himréitigh seo agus an spól a ghreamú.
Molann Rexroth scagachán ag 10 miocrón nó níos fearr. Ní moladh é sin ar cheart duit neamhaird a dhéanamh air. Ciallaíonn spól sáite nach n-aistreoidh do chomhla, nó níos measa ná sin, b'fhéidir go n-aistreoidh sí agus nach bhfillfidh sí. Le solenoidí AC go háirithe, is féidir le spól sáite a bheith ina chúis le sruthán corna toisc go bhfuil an solenoid deartha le haghaidh dualgas uaineach, ní sealúchas leanúnach. Tar éis rud éigin cosúil le caighdeáin glaineachta Aicme 9 NAS 1638 a shábháil beidh brón ort síos an bóthar.
Saincheisteanna Coitianta agus Fabhtcheartú
Téann formhór na bhfadhbanna leis an 4WE 10 J siar go dtí trí réimse: éilliú, lochtanna leictreacha, nó damáiste meicniúil. Is é an dea-scéal ná go n-áirítear Rexroth sáraithe láimhe ar na comhlaí seo, rud a thugann uirlis dhiagnóiseach duit.
Mura bhfuil do chomhla rialaithe treorach ag aistriú nuair a fhuinneamhann tú an solanóideach, bain triail as an lámhleabhar a shárú ar dtús. Brúigh an bioráin sáraithe agus féach an aistríonn an chomhla go meicniúil. Má aistríonn sé de láimh ach ní go leictreach, tá tú ag féachaint ar fhadhb leictreach. Seiceáil do voltas ag an gcónascaire solenoid, fíoraigh do shreangú, agus tástáil friotaíocht an choil. Mura n-aistreoidh an chomhla fiú de láimh, tá an spól greamaithe, de ghnáth ó éilliú.
Fógraíonn fadhbanna éillithe iad féin ar bhealaí éagsúla. Uaireanta aistríonn an chomhla ach ní fhilleann sí ar an ionad i gceart. Uaireanta eile d'fhéadfadh sé athrú go mall nó nach bhfuil ar chor ar bith. Is comhartha eile é sceitheadh inmheánach, áit a gcailleann tú brú nó nuair a fheiceann tú sruth sorcóra fiú agus an chomhla sa suíomh lár faoi ghlas. Ciallaíonn na saincheisteanna seo go hiondúil go bhfuil éilliú tar éis an spól nó an comhlacht comhla a scóráil, rud a chruthaíonn cosáin sceite.
Is gnách go mbíonn fadhbanna leictreacha simplí. Ciallaíonn aon voltas seiceáil ar do chóras sreangaithe agus rialaithe. Ciallaíonn voltas mícheart nó polaraíocht (do solenoids DC) go bhféadfadh sé nach n-athródh an chomhla go hiontaofa. Léiríonn cornaí séidte suas mar chiorcaid oscailte nó friotaíocht an-íseal. Tá athsholáthar coil simplí go leor ós rud é go snáitheann siad amach as an gcomhlacht comhla.
Níl damáiste meicniúil chomh coitianta ach is féidir leis tarlú. Cuirfidh spriongaí briste briste cosc ar an spól ó lárú. Ní bhrúfaidh bioráin solanóideacha damáiste an spól i gceart. De ghnáth éilíonn siad seo athsholáthar comhla nó atógáil comhla seachas réitigh shimplí.
Breithnithe Suiteála
Tosaíonn gléasadh 4WE 10 J i gceart le dromchla gléasta glan, cothrom. Na boltaí comhla chuig subplate nó iomadúil ag baint úsáide as na ceithre boltaí M6 luaite againn níos luaithe. Tá maoile dromchla tábhachtach mar go gcaithfidh na fáinní O a shéalaíonn gach calafort comhbhrú go cothrom. Is féidir le haon warping nó smionagar cosáin sceite a chruthú.
Chasmhóiminte na boltaí gléasta go 15 Newton-méadar, nach mó, nach lú. Ró-bheag agus seans go bhfaighidh tú sceitheanna seachtracha. An iomarca agus tá an baol ann go ndéanfaidh tú an corp comhla a shaobhadh, rud a d'fhéadfadh an spól a cheangal. Bain úsáid as eochair chasmhóiminte, ní buille faoi thuairim.
Ní mór aird a thabhairt ar naisc leictreacha freisin. Déan cinnte go bhfuil tú ag nascadh leis na teirminéil ceart voltais. De ghnáth bíonn stiall teirminéil nó cónascaire ag an gcomhla do gach solenoid, chomh maith le nasc talún. Tá an nasc talún sin éigeantach ó thaobh sábháilteachta de agus féadann sé torann leictreach i do chóras rialaithe a laghdú freisin.
Ba chóir go mbeadh an comhla rialaithe treorach dírithe agus na solenoids ag pointeáil suas nuair is féidir. Cuidíonn sé seo le carnadh taise sna naisc leictreacha a chosc. Más gá duit é a ghléasadh ar bhealach difriúil, smaoinigh ar bhróga nó clúdaigh a chur leis chun na teirminéil leictreacha a chosaint.
Comparáid a dhéanamh ar Roghanna Eile
Ní hé an 4WE 10 J an t-aon chomhla rialaithe treorach NG10 atá ar fáil. Déanann Parker an tsraith D3W, a thairgeann sonraíochtaí comhchosúla. Tá an tsraith DG4V-5 ag Eaton Vickers. Táirgeann HYDAC comhlaí NG10 ar féidir iad a ionadú i go leor feidhmchlár. Mar sin cén fáth a roghnófá an Rexroth fós?
Is fachtóir amháin é an cumas sreafa. Cuireann an 4WE 10 J 160 lítear in aghaidh an nóiméid i leaganacha DC imill amach roinnt iomaitheoirí. Tá an t-am freagartha iomaíoch ag 45 go 70 milleasoicind le haghaidh fuinneamh. Tugann an dearadh solenoid bioráin fliuch le cornaí inbhainte, rotatable buntáistí cothabhála praiticiúla. Tairgeann Rexroth éagsúlacht níos leithne de phatrúin agus roghanna spól laistigh den tsraith 4WE 10 freisin, rud a thugann níos mó solúbthachta duit chun do riachtanais chruinne a mheaitseáil.
Ó thaobh praghsanna de, tá na comhlaí seo sa pháirc liathróid chéanna. D'fhéadfá a íoc áit ar bith ó 950 go 1,050 dollar SAM le haghaidh cumraíocht choiteann. Léiríonn an phraghsáil sin cáilíocht thionsclaíoch agus an innealtóireacht a bhaineann le himréitigh daingean agus feidhmíocht iontaofa a chothabháil.
Is minic a thagann an fíor-idirdhealú síos ar an méid atá á úsáid agat cheana féin i do chóras. Má tá do threalamh tógtha cheana féin ar fud comhpháirteanna Rexroth, cloí leis an 4WE 10 J coinníonn comhsheasmhacht i fardal páirteanna agus cur amach teicneoir. Má tá tú ag obair le córais Parker nó Eaton, d'fhéadfadh go mbeadh a gcuid coibhéisí ag comhtháthú níos réidhe.
Foinsiú agus Infhaighteacht
Is gnách go mbíonn sé simplí 4WE 10 J a aimsiú. De ghnáth bíonn cumraíochtaí coitianta cosúil leis an R900589988 (leagan 24 VDC) i stoc ag dáileoirí tionsclaíocha. Tá siopa oifigiúil ar líne ag Rexroth inar féidir leat a cheannach go díreach. Cuireann ardáin soláthair tionsclaíochta ar nós Alibaba fíorchomhlaí Rexroth agus roghanna comhoiriúnacha ar fáil, cé go gcaithfidh tú a fhíorú cad atá á fháil agat i ndáiríre.
Athraíonn amanna luaidhe ag brath ar chumraíocht. Seans go seolfar earraí stoic laistigh de chúpla lá. D’fhéadfadh roinnt seachtainí a bheith i gceist le horduithe speisialta le roghanna neamhghnácha. Má tá trealamh ríthábhachtach á chothabháil agat, tá ciall le comhla spártha a choinneáil ar láimh i bhfianaise an chostais réasúnta íseal i gcomparáid le ham aga.
Bí ar an eolas go bhfuil deireadh le sraitheanna níos sine mar an 3X. Má tá tú ag athsholáthar comhla sraith 3X, is féidir leat a uasghrádú go dtí an tsraith 5X, is é sin an leagan táirgeachta reatha. Fanann an comhéadan gléasta agus an oibríocht bhunúsach mar a chéile, cé go bhféadfadh miondifríochtaí a bheith ann i roghanna nó i sonraíochtaí feidhmíochta.
É a Dhéanamh Last
Má fhaigheann tú uas-shaol ó do chomhla rialaithe treorach, is cúpla príomhchleachtas é. Gcéad dul síos agus is tábhachtaí: a chothabháil sreabhach hiodrálacha glan. Níl an scagachán 10-micron ar labhair muid faoi níos luaithe roghnach má tá seirbhís iontaofa uait. Athraigh do chuid scagairí go rialta agus bí ag faire amach don laghdú brú ar fud na heiliminte scagaire.
Ar an dara dul síos, deimhnigh go bhfuil patrún J spól ag teacht le d'iarratas. Má tá caidéal díláithrithe seasta á úsáid agat gan comhla díluchtaithe, d’fhéadfadh fadhbanna a bheith ag an ionad bactha. Beidh an caidéal marbh i gcoinne na gcalafort bactha, ag cruthú teasa agus ag cur amú fuinnimh. Is fearr a oibríonn spól J le caidéil díláithrithe athraitheacha nó córais a bhfuil cumas díluchtaithe ar leith acu.
Sa tríú háit, bain úsáid as an sárú láimhe le linn diagnóisic, ní mar mhodh oibríochta rialta. Tá na bioráin sáraithe sin ann le haghaidh fabhtcheartaithe agus cothabhála, ní úsáid táirgeachta laethúil. Is féidir le hammering arís agus arís eile ar an sárú damáiste a dhéanamh don mheicníocht le himeacht ama.
Ceathrú, tabhair aird ar bhrú oibriúcháin agus ar shreabhadh do chórais. Díreach mar gur féidir leis an 4WE 10 J 350 barra a láimhseáil agus 160 lítear in aghaidh an nóiméid, ní chiallaíonn sé sin gur chóir duit é a rith ag na teorainneacha sin go leanúnach. Leathnóidh feidhmiú i lár an chlúdaigh feidhmíochta seachas ag na foircinní saol na seirbhíse.
Ar deireadh, nuair a theipeann ort, ná caith corna solanóideach nua isteach gan fiosrú cén fáth ar theip air. De ghnáth ní theipeann ar chorna ina n-aonar. Teipeann orthu toisc go bhfuil an spól greamaithe agus an corna róthéamh, nó mar gheall ar fhadhbanna leictreacha i do chóras rialaithe. Deisigh an bhunchúis, ní hamháin an symptom.
An Bun Líne
Léiríonn comhla rialaithe treorach Rexroth 4WE 10 J na blianta fada d'éabhlóid hiodrálaic thionsclaíoch. Níl sé mhaisiúil nó ardteicneolaíochta de réir chaighdeáin an lae inniu, ach déanann sé a chuid oibre go hiontaofa nuair a chuirtear i bhfeidhm é agus nuair a dhéantar é a chothabháil i gceart. Tugann an patrún spool J le lárionad bactha gabháltas ualaigh dearfach duit. Láimhseálann méid NG10 sreabhadh agus brú suntasach. Déanann an dearadh solenoid bioráin fliuch cothromaíocht ar fheidhmíocht le rochtain chothabhála phraiticiúil.
Má tá córas hiodrálach nua á dhearadh agat a bhfuil gá le rialú treorach le cumas coinneála, nó má tá tú ag athsholáthar comhla caite i dtrealamh atá ann cheana féin, tá an 4WE 10 J tuillte agat a bhreithniú. Just a dhéanamh cinnte go bhfuil tú ag sonrú an tsraith cheart (5X le haghaidh táirgeadh reatha), an voltas solenoid ceart, agus ábhar róin oiriúnach do do sreabhach. Tabhair aird ar an scagachán ón gcéad lá, agus gheobhaidh tú blianta de sheirbhís iontaofa ó na comhlaí seo.
Níl sé casta a thuiscint conas a oibríonn do chomhla rialaithe treorach agus cad a theastaíonn uaidh chun fanacht sláintiúil. Ní gá ach aird a thabhairt ar na sonraí atá tábhachtach: sreabhach glan, voltas cuí, cur i bhfeidhm ceart, agus cothabháil rialta. Faigh iad sin ceart, agus coimeádfaidh an 4WE 10 J do chuid hiodrálaigh ag sileadh nuair is gá dóibh dul, nuair is gá dóibh dul ann.
