Samhlaigh go bhfuil tú ag déanamh ceolfhoireann. Ní insíonn tú ach do cheoltóirí "Loud" nó "ciúin" a imirt - tugann tú gothaí láimhe caolchúiseacha dóibh a deir "beagán níos boige," "de réir a chéile níos airde," nó "Coinnigh an méid cruinn sin." Tá comhla comhréireach hiodrálach cosúil le seoltóir le haghaidh sreabhach hiodrálacha, ag soláthar rialú athraitheach gan teorainn in ionad "ar" nó "as."
An t -analaí siopa caife
Smaoinigh ar chomhla comhréireach cosúil leis an meaisín espresso ag do shiopa caife is fearr leat. Ní hamháin go gcuireann an barista lasc chun cinn chun espresso foirfe a fháil - méadaíonn siad de réir a chéile brú, déanann siad rialú cúramach ar an ráta sreafa, agus déanann siad coigeartuithe fíor -ama bunaithe ar an gcaoi a bhfuil an caife ag baint. Ar an gcaoi chéanna, déanann comhla comhréireach a shuíomh a choigeartú go leanúnach bunaithe ar aiseolas leictreach chun an méid ceart cumhachta hiodrálaigh a sheachadadh go díreach.
Conas a oibríonn comhlaí comhréireacha hiodrálacha? Turas céim ar chéim
Leanfaimid an turas rialaithe ó chomhartha leictreach go gníomh beacht hiodrálach:
1An t -ionad ordaithe (comhartha rialaithe)
Seolann PLC (rialtóir loighce ríomhchláraithe) nó córas rialaithe eile comhartha leictreach-de ghnáth 0-10 volta, 4-20 Milliamps, nó fiú orduithe digiteacha trí líonraí tionsclaíocha mar Canbus nó Ethernet.
2An t -aistritheoir (solenoid comhréireach)
Feidhmíonn solenoid comhréireach an chomhla mar aistritheoir, ag athrú fuinnimh leictrigh ina fhórsa meicniúil. Murab ionann agus solenoidí rialta atá "fuinneamh" nó "dí-fhuinnmhithe," cruthaíonn solenoidí comhréireacha fórsa atá comhréireach go díreach leis an neart comhartha ionchuir.
3An beacht mover (spól comhla)
Déanann an fórsa meicniúil seo an spól comhla a bhrú - comhpháirt sorcóireach atá meaisínithe go beacht - go suíomhanna beachta. De réir mar a ghluaiseann an spól, nochtann sé oscailtí éagsúla (ar a dtugtar calafoirt) a rialaíonn sreabhadh sreabhach.
4An Lúb Aiseolais Cliste (Braiteoir LVDT)
I measc na gcomhlaí comhréireacha ardleibhéil tá LVDT (claochladán difreálach athraitheach líneach) a dhéanann monatóireacht i gcónaí ar shuíomh spól. Cruthaíonn sé seo córas lúb dúnta a cheartaíonn go huathoibríoch le haghaidh suaitheadh seachtrach, athruithe teochta, agus caitheamh.
Sampla fíor-dhomhanda: Rialú lámh tochailte
Nuair a ghluaiseann oibreoir tochaltóir a luamhán stiúrtha leathbhealach, faigheann an comhla comhréireach comhartha 50%. Gluaiseann an spól go dtí suíomh a cheadaíonn go díreach leath an tsreafa uasta go dtí an sorcóir hiodrálach, rud a fhágann go mbíonn gluaiseacht lámh réidh, rialaithe ag leath -luas díreach.
Comhla comhréireach vs comhla servo vs ar/as comhla: An chomparáid dheiridh
Tá sé ríthábhachtach na difríochtaí idir cineálacha comhla a thuiscint chun an rogha ceart a dhéanamh:
| Príomhscannán | Comhla ar/as | Comhla comhréireach | Comhla servo |
|---|---|---|---|
| Cineál rialaithe | Dénártha (oscailte/dúnta) | Suíomh gan teorainn | Suíomh ultra-réamhshocraithe |
| Am freagartha | 10-100 milleasoicind | 5-50 milleasoicind | 1-10 milleasoicindí |
| Cruinneas | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| Costas | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| Iarratais tipiciúla | Rialú simplí ar/as | Uathoibriú ginearálta | Córais ardchruinnithe |
| Cothabháil | Íseal | Meánach | In airde |
| Íogaireacht éillithe | Íseal | Meánach | An -ard |
| Éifeachtúlacht fuinnimh | Droch- | Go maith | Thar cionn |
Cathain a roghnófar gach cineál
Roghnaigh comhlaí ar/as nuair a:
Is leor rialú simplí/stad simplí • Tá an buiséad thar a bheith daingean • Timpeallacht ard éillithe • Tá acmhainní cothabhála teoranta
Roghnaigh comhlaí comhréireacha nuair:
Teastaíonn luas athraitheach/brú brú uait • Cúrsaí éifeachtúlachta fuinnimh • Tá oibriú réidh tábhachtach • Teastaíonn cruinneas measartha
Roghnaigh comhlaí servo nuair:
Tá cruinneas ultra-ard ríthábhachtach • Tá freagairt an-tapa ag teastáil • Ceadaíonn an buiséad feidhmíocht phréimhe • Is féidir timpeallacht ghlan a choinneáil
Cineálacha comhlaí comhréireacha hiodrálacha: Do chluiche foirfe a aimsiú
De réir feidhme: Na trí phríomhchatagóir

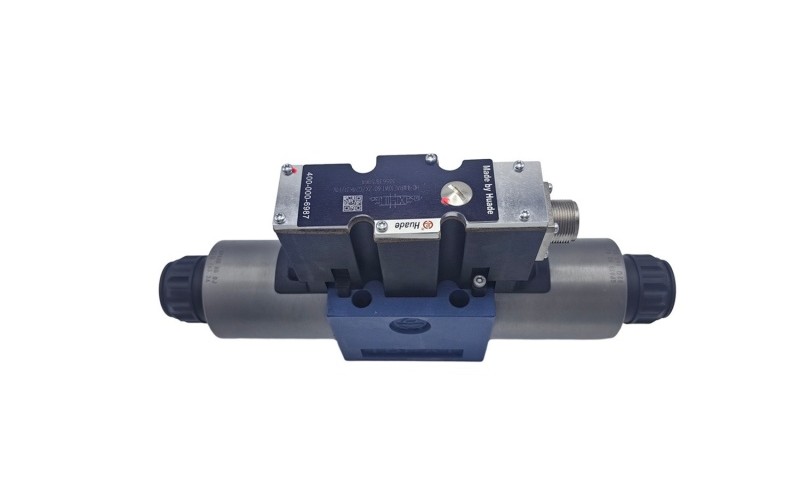

1. Comhlaí rialaithe treo comhréireach comhréireach
Cad a dhéanann siad:Rialú treo agus luas na ngníomhaithe hiodrálacha araon
Smaoinigh air mar:Rialaitheoir tráchta cliste a threoraíonn trácht amháin ach a rialaíonn teorainneacha luais freisin
Múnlaí coitianta:Sraith Bosch Rexroth 4WRA, Sraith Parker D1FB
Is fearr le haghaidh:Uirlisí meaisín, múnlú insteallta, uathoibriú ginearálta
2. Comhlaí um Rialú Brú Comhréireach
Cad a dhéanann siad:Brú beacht córais a choinneáil beag beann ar éilimh sreafa
Smaoinigh air mar:Rialtóir brú uisce cliste a choinníonn brú cithfholctha foirfe fiú nuair a chasann duine ar an miasniteoir
Cineálacha:Faoiseamh brú, laghdú brú, comhlaí seicheamh brú
Is fearr le haghaidh:Oibríochtaí preasa, córais clampála, tástáil brú

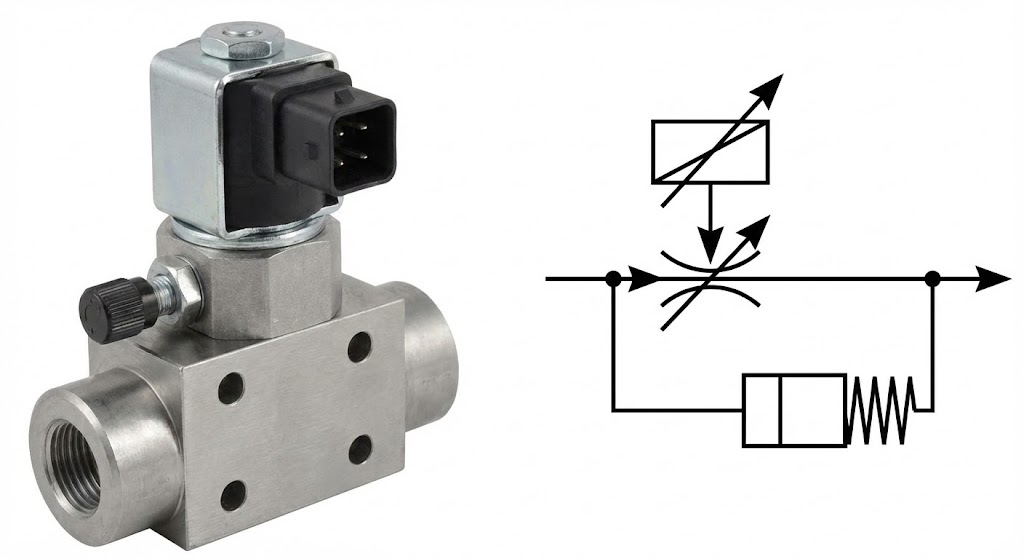

3. Comhlaí rialaithe sreafa comhréireach
Cad a dhéanann siad:Coinnigh rátaí sreafa beachta atá neamhspleách ar athruithe brú
Smaoinigh air mar:Córas rialaithe cúrsála do shreabhadh hiodrálach
Go minic cuir san áireamh:Cúititheoirí brú le haghaidh rialaithe ualach-neamhspleách
Is fearr le haghaidh:Rialú luais, oibríochtaí sioncronaithe, iarratais méadraithe
Le tógáil: na meicnic a thuiscint

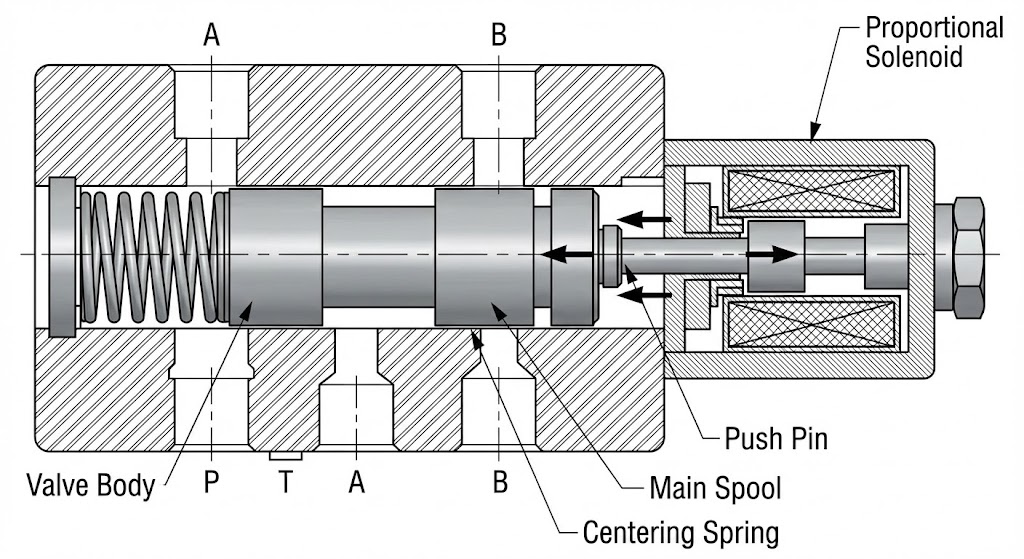

Comhlaí comhréireacha ag gníomhú go díreach
• Gluaiseann Electromagnet an príomh -spól go díreach
• Tógáil níos simplí, costas níos ísle
• Rátaí sreafa de ghnáth suas le 100 gpm
• Rátálacha brú suas le 3,000 psi
• Foirfe do: Iarratais mheánmhéide le riachtanais mheasartha feidhmíochta

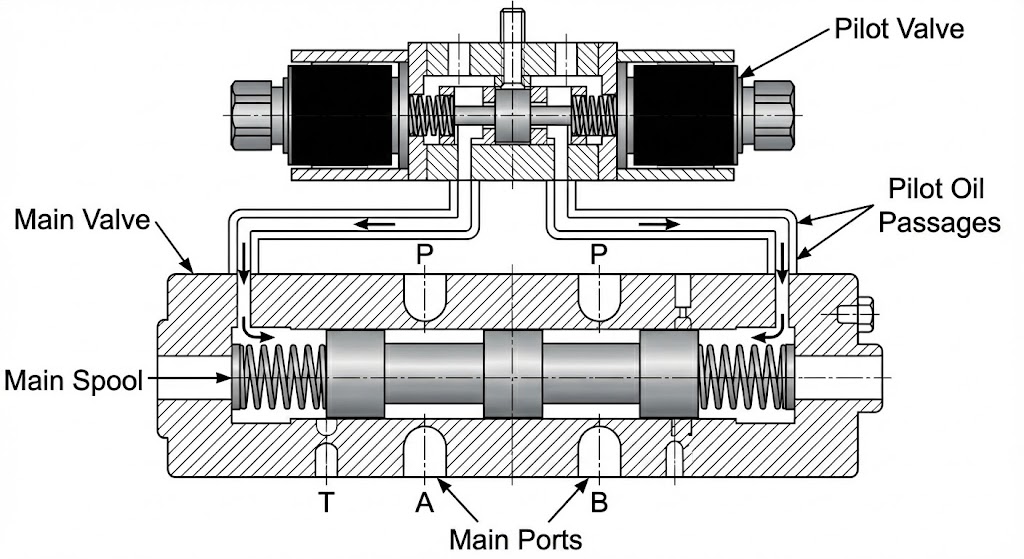

Comhlaí comhréireacha píolótacha-oibrithe
• Rialaíonn comhla píolótach beag an príomhoibríocht comhla
• Cumais sreafa agus brú níos airde
• Rátaí sreafa suas le 500+ gpm
• Rátálacha brú suas le 5,000+ psi
• Foirfe do: córais thionsclaíocha mhóra agus trealamh soghluaiste
Saintréithe feidhmíochta is ábhar: an tumadh domhain teicniúil
An caidreamh comhartha-go-sreabhadh a thuiscint
Is é croílár na feidhmíochta comhréireachta comhréireach ná an chaoi a n -athraíonn sé comharthaí leictreacha go haschur hiodrálach. Seo a chiallaíonn na príomh -sonraíochtaí:
Líneacht (± 0.5% go ± 3%)
Samhlaigh go dtarraingíonn tú líne dhíreach ar ghrafpháipéar. Tomhaiseann líneacht cé chomh gar is a thagann feidhmíocht iarbhír do chomhla chun na líne díreach foirfe sin. Ciallaíonn líneacht níos fearr rialú níos intuartha.
Hysteresis (± 0.5% go ± 5%)
Tomhaiseann sé seo an difríocht san aschur nuair a théann tú i ngleic leis an bpointe céanna ó threoracha difriúla. Smaoinigh air mar an dráma i roth stiúrtha - ciallaíonn níos lú hysteresis rialú níos cruinne.
In -atrialltacht (± 0.1% go ± 2%)
Cé chomh comhsheasmhach a dhéanann an chomhla an oibríocht chéanna? Tá sé seo cosúil le iarraidh ar imreoir cispheile caithimh saor in aisce a dhéanamh - ciallaíonn in -atrialltacht níos fearr feidhmíocht níos iontaofa.
Am freagartha (5-100 milleasoicind)
Cé chomh tapa agus a fhreagraíonn an chomhla d'athruithe comhartha? Maidir le feidhmchláir dhinimiciúla, cuireann freagairt níos tapúla cosc ar éagobhsaíocht an chórais agus feabhsaíonn sé feidhmíocht.
An mata taobh thiar den draíocht: cothromóidí sreafa
Is í an chothromóid sreafa bhunúsach do chomhlaí comhréireacha:
Q = CD × A × √ (2DP/P)
Cá háit:
Q = Ráta Sreafa
CD = comhéifeacht urscaoilte
A = Limistéar Oscailte Comhla (Rialaithe ag Seasamh Spól)
ΔP = difríocht brú ar fud an chomhla
ρ = dlús sreabhach
Taispeánann an chothromóid seo an fáth a bhfuil comhlaí comhréireacha chomh héifeachtach sin: trí rialú beacht a dhéanamh ar an limistéar (a), soláthraíonn siad rialú sreafa cruinn beag beann ar éagsúlachtaí brú.
Scéalta Rath Domhanda Fíor-Domhain: Iarratais a Athraíonn Tionscail
Cás -Staidéar 1: An Réabhlóid Múnlaithe Instealladh
An dúshlán:Bhí déantúsóir páirteanna feithicleach ag streachailt le hinstealladh plaisteach neamh -chomhsheasmhach, ag cruthú rátaí fuíoll 20% agus gearáin ó chustaiméirí.
An réiteach:Cur i bhfeidhm Moog D941 Comhlaí comhréireacha le haghaidh luas insteallta agus rialú brú.
An próiseas:
• Céim luais: Soláthraíonn comhla instealladh tapa, rialaithe chun 95% den mhúnla a líonadh
• Céim Pacáiste/Coinnigh: Aistriú gan uaim go Rialú Brú Beacht
• Céim Téarnaimh: Rothlú Scriú Rialaithe le haghaidh Ullmhú an Chéad Ullmhú
Cás -Staidéar 2: Beachtas Trealamh Soghluaiste
An dúshlán:Rinne custaiméirí déantóra craenach gearán faoi ghluaiseachtaí ualaigh gruama a chruthaíonn imní sábháilteachta agus caillteanais táirgiúlachta.
An réiteach:Danfoss PVG 48 Córas comhla comhréireach le luamhán stiúrtha leictreonacha.
An claochlú:
• Roimh: Rialú comhla dénártha ba chúis le tosaithe/stadanna tobann
• Tar éis: Luasghéarú Smooth/Ionchur Oibreora Meaitseála Meaitseáil
• Ardghnéithe: Luchtaigh Lódála le haghaidh Éifeachtúlacht Fuinnimh, Rialú Leictreonach le haghaidh Suíomh Beacht
Cás -Staidéar 3: Beachtas an Mhuilinn Cruach
An dúshlán:Bhí rialú brú beacht ag teastáil ó mhuileann rollta cruach le haghaidh tiús táirge comhsheasmhach (± 0.01mm lamháltas).
An réiteach:ATOS DPZO comhlaí brú comhréireach le rialú aiseolais chomhtháite.
An nuálaíocht:
• Fothaíonn tomhas tiús fíor-ama ar ais chuig rialú comhla
• Cúitíonn coigeartú brú uathoibríoch as éagsúlachtaí ábhartha
• Coinníonn rialú lúb dúnta fórsa comhsheasmhach in ainneoin athruithe luais
An comhla ceart comhréireach a roghnú: do threoir roghnúcháin
Céim 1: Sainmhínigh riachtanais do chórais
Seicliosta Sonraíochtaí Feidhmíochta:
• Brú uasta an chórais: _____ psi
• Ráta sreafa riachtanach: _____ gpm
• raon teochta oibriúcháin: _____ go _____ ° F
• Riachtanais ama freagartha: _____ milleasoicindí
• Cruinneas ag teastáil: ± _____ %
• Cineál comhartha rialaithe: voltas / reatha / digiteach
Céim 2: Breithnithe a bhaineann go sonrach le hiarratais
Le haghaidh feidhmchlár déantúsaíochta/tionsclaíocha:
• Smaoinigh ar chomhlaí le leictreonaic chomhtháite (Sraith Bosch Rexroth 4WRA)
• Cuardaigh cumais chumarsáide allamuigh
• tús áite a thabhairt do in-atrialltacht agus do chobhsaíocht fhadtéarmach
Le haghaidh trealaimh soghluaiste:
• Roghnaigh comhlaí atá rátáilte le haghaidh creathadh agus turraing (Sraith Danfoss PVG)
• Smaoinigh ar riachtanais saothraithe comhshaoil
• Measúnú a dhéanamh ar thomhaltas cumhachta do chórais a oibrítear le ceallraí
Le haghaidh feidhmchlár aeraspáis/criticiúil:
• Roghnaigh comhlaí le córais aiseolais iomarcacha
• Smaoinigh ar ábhair speisialta le haghaidh teochtaí foircneacha
• Measúnú a dhéanamh ar thréithe mód teip
