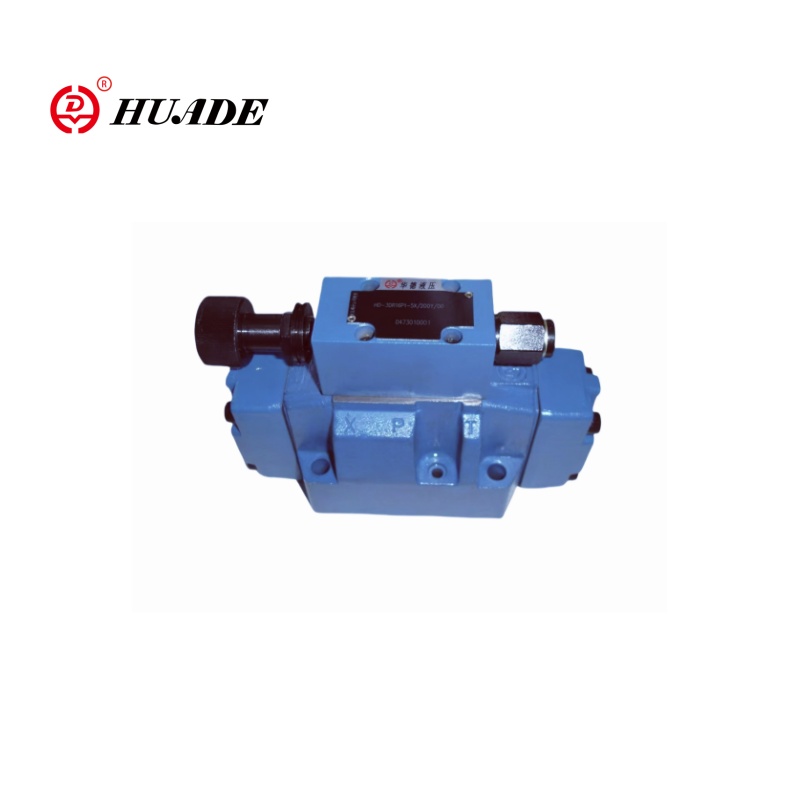

D'oibrigh an píolótach brú comhréireach trí bhealach ag laghdú comhla 3DR16P-5X Is gné rialaithe hiodrálach ardfheidhmíochta é. Úsáidtear brú comhréireach Huade ag laghdú comhla 3DR16P-5X den chuid is mó chun brú an chórais a laghdú agus a theorannú chun a chinntiú gur féidir leis an gcóras hiodrálach leibhéal brú cobhsaí a choinneáil. 3DR16P-5X, áit a léiríonn "3DR" an tsraith comhla laghdaithe brú trí bhealach, is ionann "16" agus an méid, is ionann "P" agus rialú brú, agus léiríonn "5x" cód cumraíochta. Is féidir le comhla comhréireach 3DR16P-5X Huade ionad na samhla céanna a thairgeann Rexroth a chur in ionad an tsamhail chéanna.
| Ginearál | ||
| Meáchan kg | 8 | |
| Suíomh suiteála | Roghnach | |
| Raon teochta comhthimpeallach ℃ | -30 go+50 | |
| Hiodrálach | ||
| Barra brú ainmniúil | 315 | |
| Uasbhrú oibriúcháin | -Port P Bar | 315 |
| -Port barra | 250 | |
| - Port Y Bar | Ar leithligh agus gan brú ar an umar | |
| Suíomh brú | Barra minimum | Ag brath ar shreabhadh |
| -Maximum Bar | 50; 100; 200; 250 | |
| Uas -sreabhadh l/min | 220 | |
| Sreabhán hiodrálach | Ola mhianrach (HL, HLP) go DIN 51524 1); Sreabháin hiodrálacha in-bhith-dhíghrádaithe go VDMA 24568 (féach freisin maidir le 90221); Hetg (ola síl éignithe) 1); Hepg (polyglycols) 2); Hees (eistir sintéiseacha) 2); Sreabháin hiodrálacha eile ar iarratas | |
| Raon teochta sreabhach hiodrálacha ℃ | -30 go +80 (rónta NBR) -20 go +80 (rónta FKM) | |
| Raon slaodachta mm2/s | 10 go 800 | |
| Max incheadaithe. méid éillithe an aicme glaineachta sreabhach hiodrálacha go ISO 4406 (c) | Aicme 20/18/15 3 3 | |
Gnéithe:
▶ Comhla chun córas a laghdú (p go a) agus a theorannú (A go T) Córas
▶ le haghaidh gléasta fo -phláta
▶ 4 Rátálacha Brú
▶ 4 Eilimintí Coigeartaithe, Roghnach:
● Knob rothlach
● muinchille le caipín heicseagáin agus cosanta
● Knob rothlach faoi ghlas le scála
Knob rothlach le scála
Iarratas:
Brú comhréireach ag laghdú comhla 3DR16P-5X Tá sé oiriúnach do chórais hiodrálacha a dteastaíonn rialú brú ard-bheachtais uathu, amhail meaisíní múnlaithe insteallta, innealra tógála, agus trealamh déantúsaíochta ardchruinnithe.
Is iad comhlaí rialaithe brú de chineál 3DR ná comhlaí laghdaithe brú 3-bhealach a oibrítear le feidhm faoisimh brú don chiorcad tánaisteach. Úsáidtear iad chun brú córais a laghdú.

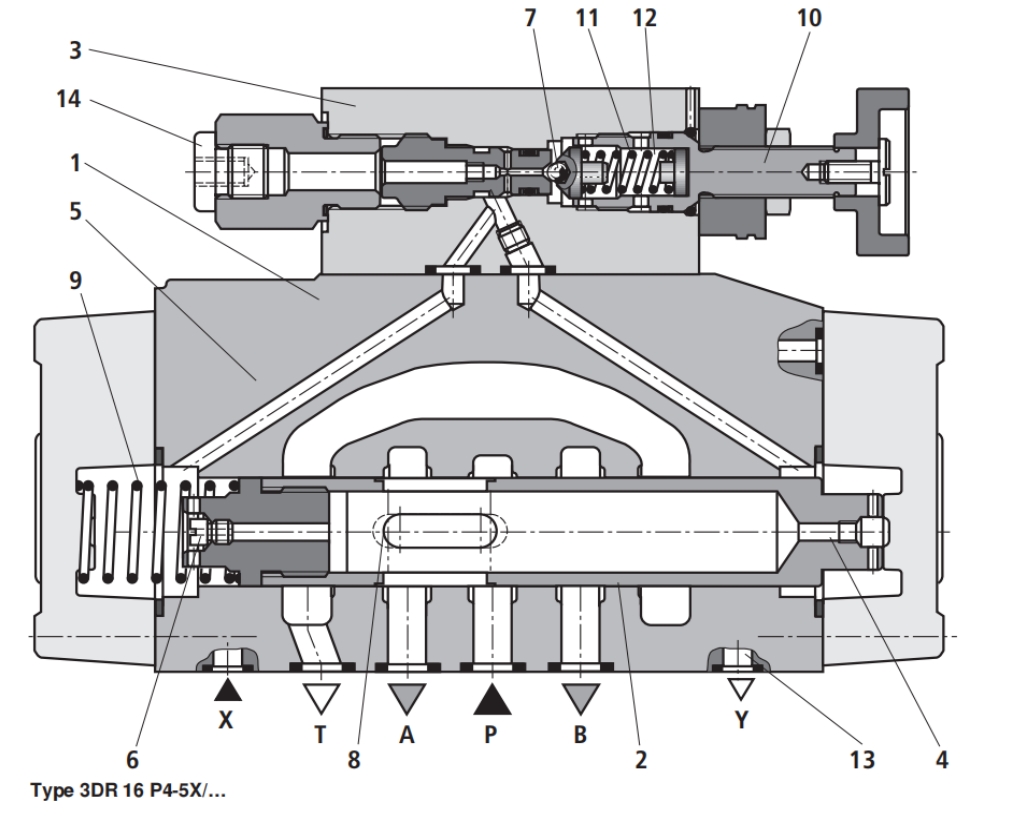

Is éard atá sa chomhla laghdaithe brú go bunúsach ná príomh -chomhla (1) le spól rialaithe (2) agus comhla rialaithe píolótach (3) le gné coigeartaithe brú (10).
Sa suíomh tosaigh, tá an comhla oscailte. Is féidir le sreabhán hiodrálacha sreabhadh ó Channel P go cainéal A gan aon srianta.
Cuirtear an brú i gcainéal A i bhfeidhm trí tolladh (4) go dtí an limistéar spól os comhair an earraigh comhbhrúite (9). Ag an am céanna, cuirtear an brú i bhfeidhm trí orifice (6) go dtí an taobh earraigh-luchtaithe de spól rialaithe (2) agus trí chainéal (5) go liathróid (7) i gcomhla rialaithe píolótach (3).
Ag brath ar shocrú an earraigh comhbhrúite (11) tógann brú suas an sruth ó liathróid (7) agus i gcainéal (5) agus coinníonn sé spól rialaithe (2) sa suíomh oscailte. Sreabhann sreabhán hiodrálacha ó Mhuir nIocht P trí spól rialaithe (2) go cainéal A go dtí go dtógann an brú suas i gcainéal A, a shroicheann luach níos airde ná an luach brú atá leagtha síos ar an earrach comhbhrúite (11) agus ardaíonn sé as liathróid (7).
Bogann Spól Rialaithe (2) go dtí an suíomh dúnta. Sroichtear an brú laghdaithe riachtanach nuair a bhíonn an brú i gcainéal A agus an luach brú atá leagtha síos ar an earrach comhbhrúite (11) isteach
Cothromaíocht.
Nuair a mhéadaíonn an brú i gCainéal A mar gheall ar fhórsaí seachtracha atá ag gníomhú ar an ngníomhaire, déantar Spól Rialaithe (2) a bhrú níos faide i gcoinne an earraigh comhbhrúite (9). Osclaíonn sé seo nasc idir Channel T agus Channel A trí thalamh rialaithe (8) ar spól rialaithe (2). Cinntíonn an méid sreabhach hiodrálacha a scaoiltear leis an umar nach méadóidh an brú a thuilleadh.
Déantar an ola phíolótach a dhraenáil go seachtrach i gcónaí ó sheomra an earraigh (12) trí líne phíolótach (13) ag Port Y. Ní mór é a chur ar ais i gcónaí ag brú nialasach chuig an umar.
Ceadaíonn calafort tomhsaire brú (14) an brú laghdaithe i gcainéal A a sheiceáil.
