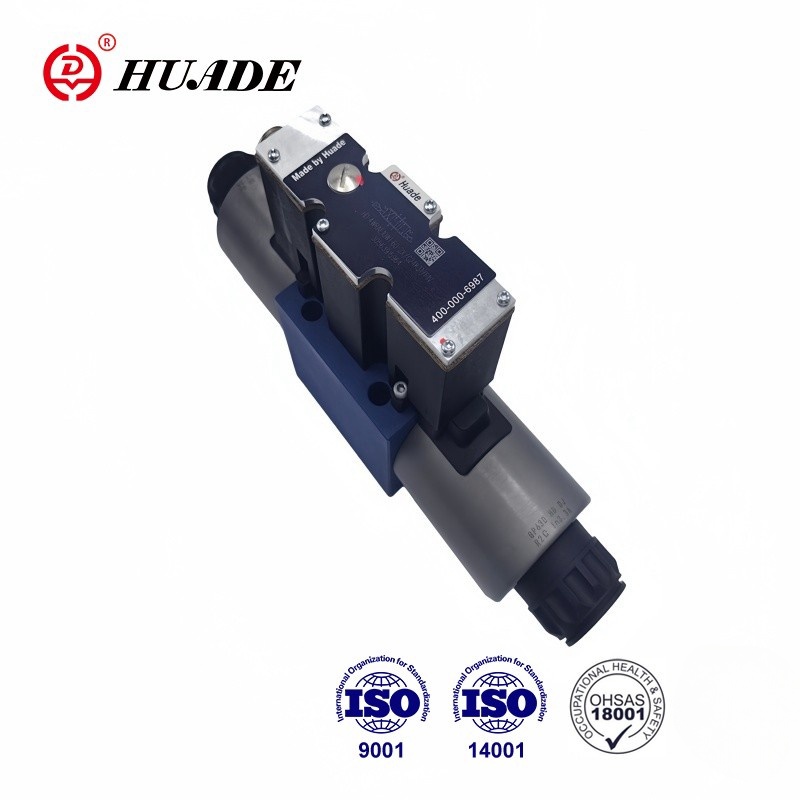

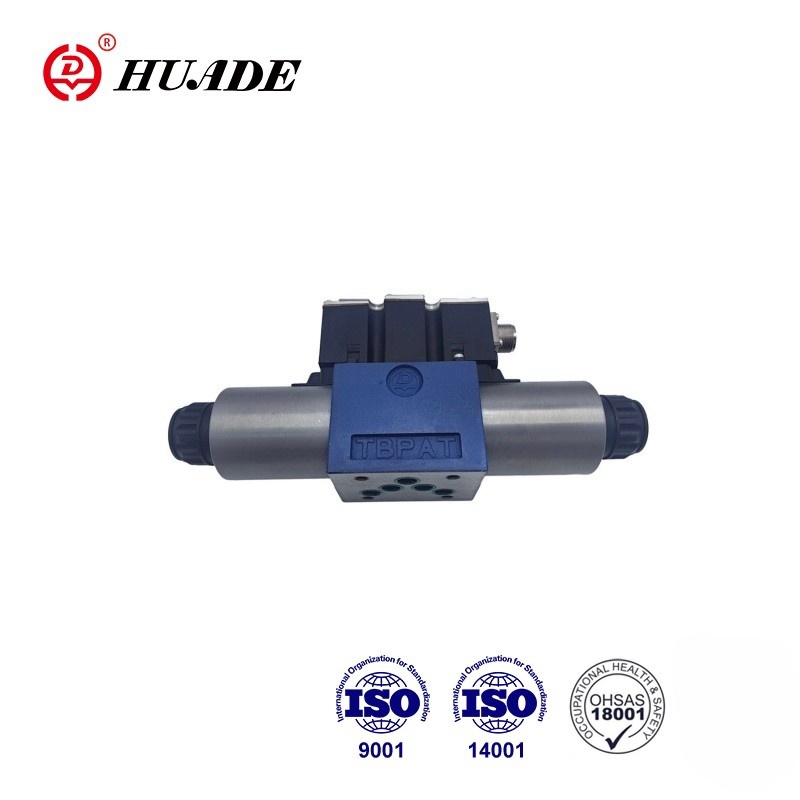

Is comhlaí treorach comhréireach 4/2- agus 4/3-bhealach a oibrítear go díreach é 4WRAE 10 W1-60-2X. Tá an comhla seo suite pláta. Tá aimplitheoir roghnach roghnach agus roghanna ionchuir A1 nó F1 ag 4WRAE 10 W1-60-2X. Tá an fheidhmíocht ag luí le brandaí móra den chéad líne agus is rogha eile inacmhainne é. Úsáidtear an tsraith comhlaí comhréireach go forleathan sa tionscal mara.
| hiodrálacha | |||
| Cineál comhla | HD-WRA | HD-WRAE | |
| Brú oibriúcháin (MPa) | Port A, P,B | 31.5 | 31.5 |
| Poirt T | 21 | 21 | |
| Sreabhadh ainmniúil qv ainm ag △ P=1MPa | NS6 (L/nóim) | 7, 15 agus 26 | |
| NS10(L/nóim) | 30 agus 60 | ||
| Grád éillithe (μ m) | ≤20 | ||
| Hysteresis(%) | ≤5 | ||
| Earráid aisiompaithe (%) | ≤1 | ||
| Íogaireacht freagartha(%) | ≤0.5 | ||
| Sreabhán brú | Ola mhianra nó eistear Fosfáite | ||
| Raon slaodacht | 20~380 | ||
| Raon teochta comhthimpeallach (℃) | -20 go +80 | -20 go +50 | |
| Meáchan (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Leictreach | |||
| Leictreach, solenoid | |||
| Cineál comhla | HD-WRA | HD-WRAE | |
| Cineál voltais | DC | ||
| Voltas rialaithe (V) | ±10 | ||
| Uas. sruth in aghaidh an tsolaoid(A) | 2.5 | ||
| Friotaíocht corna solenoid (Ω) | Luach fuar ag 20 ℃ | 2 | |
| uas. luach te | 3 | ||
| Dualgas | 100% | ||
| Teocht an choil (℃) | suas go dtí +150 | ||
| Cosaint comhla go DIN40050 | IP65 | ||
| Leictreach, leictreonaic rialaithe | |||
| leictreonaic rialaithe | HD-VT-VSPA2-1-1X/ | comhtháite sa chomhla | |
| Voltas soláthair | Voltas ainmniúil VDC | 24 | |
| Luach teorann níos ísle V | 21/22 | 19 | |
| Luach teorann uachtarach V | 35 | ||
| Tomhaltas cumhachta an amplifier | Tá mé A | 1.8 | |
| uas. sruth impulse cumhachta A | 3 | ||
Gnéithe:
▶ Le haghaidh gléasta fophláta
▶ Comhla chomhréireach gníomhaithe díreach chun treo agus toirt sreafa a rialú
▶ Spool rialaithe earraigh-lárnach
▶ Leictreonaic rialaithe chomhtháite, comhéadan A1 nó F1 do chineál 4WRAE
▶ Gníomhachtú le solanoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Leictreonaic rialaithe do chineál 4WRA
Feidhmchlár:
Tá na comhlaí treorach comhréireacha 4/2- agus 4/3-bhealach 4WRAE 10 W1-60-2X deartha mar chomhpháirteanna díreacha oibriú le haghaidh gléasta subplate. Úsáidtear an comhla treorach comhréireach 4WRA 6 W30-2X chun sreabhadh agus treo sreabhach hiodrálacha a rialú.
Is éard atá i gcomhlaí comhréireacha 4WRAE 10 W1-60-2X go bunúsach ná: Tithíocht (1) le spól rialaithe dromchla gléasta (2) le spriongaí comhbhrú (3 ), Solenoidí (4) le snáithe lárnach, Leictreonaic chomhtháite Roghnach (5).
HD-4WRA(E)...2X/...
Agus na solenoids (4) dífhuinnimh, coinnítear an spool rialaithe (2) sa suíomh lárnach ag spriongaí comhbhrú (3).
Gníomhú díreach an spól rialaithe (2) trí solanóideach comhréireach a fhuinneamh.E.g. solenoid "b" a rialú (4). Bogtar an spool rialaithe (2) ar chlé i gcomhréir leis an bhfoirm comhartha ionchur leictreach.Ceangal P go A agus B go T trí thrasghearrthacha cosúil le orifice le saintréithe sreafa forásach. Dífhuinnmhiú an solenoid (4). Cuirtear an spool rialaithe (2) ar ais go dtí an suíomh lárnach trí earrach comhbhrú (3).
Struchtúr na Comhla Treo Comhréireach 4WRA -2X
HD-4WRA(E)...A-2X
I bprionsabal, is ionann feidhm an leagan comhla seo agus feidhm na comhla le 3 shuíomh spól. Mar sin féin, níl na comhlaí le 2 shuíomh spól feistithe ach le solenoid "a". In ionad an 2ú solanóideach comhréireach feistítear breiseán (5) do NS 6 nó do NS 10 clúdach(5).
Nóta don chineál 4WRA 6..-2X/...
Ní mór draenáil na líne umar a sheachaint. Leis na coinníollacha suiteála cuí, tá comhla brú ar ais le suiteáil (brú ar ais thart.0.2MPa).
