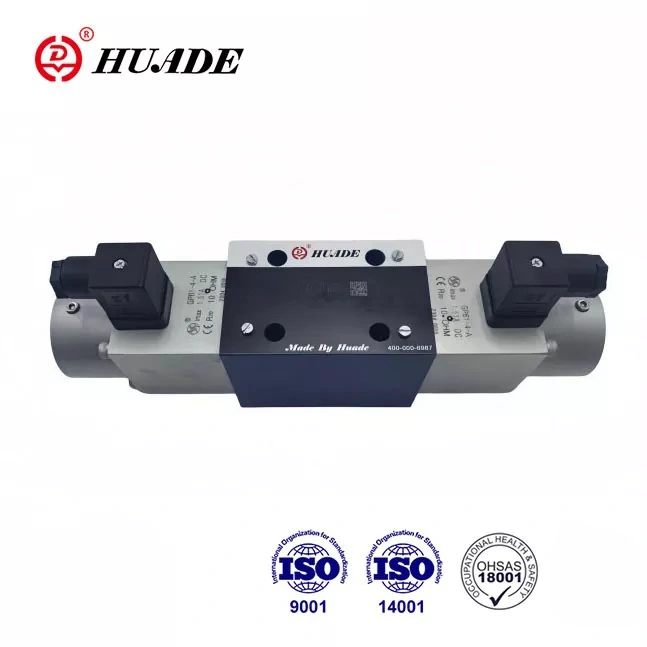

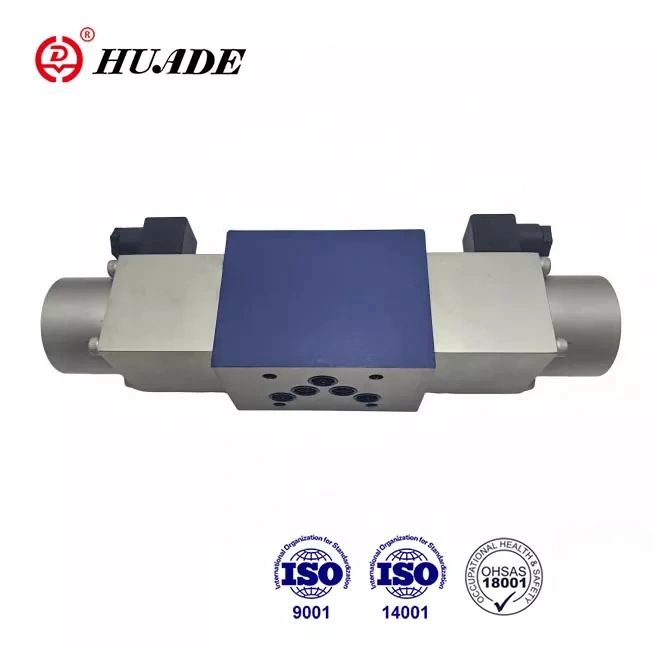

Déantar comhlaí rialaithe treo 4WRA a oibriú go díreach trí solenoidí comhréireacha. Úsáidtear iad go forleathan i dtimpeallachtaí hiodrálacha tionsclaíocha éagsúla a dteastaíonn rialú agus rialú sreafa uathu. A bhuíochas le dhá chomhoibriú fadtéarmacha, is féidir le comhlaí treo comhréireacha Huade® na táirgí céanna a thairgeann Rexroth i bhfeidhmíocht a mheaitseáil. Tá praghas an táirge seo níos ísle.
|
Sonraí hiodrálacha |
|||
|
Méid |
6 |
10 |
|
|
Brú oibriúcháin (MPA) |
calafort a, b, p |
31.5 |
31.5 |
|
port T. |
16 |
16 |
|
|
Sreabhadh (l/min) |
43 |
95 |
|
|
Méid an éillithe |
≤ 20 (mol ≤10) |
||
|
Hysteresis (%) |
<6 |
< -5 faoi 5 faoi 5 faoi 5 faoi 5 faoi 5 faoi 5 |
|
|
In -atrialltacht (%) |
<3 |
<2 |
|
|
Freagra minicíochta (-3dB, comhartha ± 100%) (Hz) |
6 |
4 |
|
|
Sreabhán brú |
Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM) |
||
|
Raon slaodachta (mm ²/s) |
3.8 go 380 |
||
|
Raon teochta sreabhach brú (℃) |
-30 go+80 |
||
|
Meáchan (kg) |
Comhla le solenoid amháin |
1.75 |
5.9 |
|
Comhla le dhá solenoid |
2.5 |
7.5 |
|
|
Sonraí Leictreacha |
|||
|
Méid |
6 |
10 |
|
|
Cineál voltais |
Voltas díreach |
Voltas díreach |
|
|
Voltas ainmniúil (V) |
24V |
||
|
Max.current in aghaidh an solenoid (a) |
1.5 |
||
|
Corna solenoid |
Luach fuar ag 20 ℃ |
5.4 |
10 |
|
Luach max.warm |
8.1 |
15 |
|
|
Teocht an chomhshaoil ℃ |
suas le+50 |
||
|
Teocht an Choil ℃ |
Suas go +150 |
||
|
Insliú comhla go din 40 050 |
IP65 |
||
|
Aimplitheoir gaolmhar (coigeartóir 24 V de chineál droichid) |
VT-3013S30 |
VT-3014S30 |
|
Gnéithe:
▶ Comhla comhréireach díreach gníomhachtaithe chun treo agus sreabhadh toirt sreabhach hiodrálach a rialú
▶ le haghaidh gléasta fo -phláta
▶ Maidir le rialú lúb oscailte treo agus sreabhadh sreabhach hiodrálacha araon
▶ Spól rialaithe atá dírithe ar an earrach
▶ Titim brú íseal trasna na dtailte rialaithe
▶ Comhla agus rialú leictreonach araon ó sholáthraí amháin
Iarratas:
Úsáidtear comhlaí rialaithe treo 4WRA chun treo agus méid sreafa a rialú.
Comhlaí rialaithe treo go bunúsach is éard atá i gcineál 4wra ná an tithíocht (1), an spól rialaithe (3), spriongaí tuairisceáin amháin nó dhó (2), agus ina theannta sin solenoids comhréireach (5).
Cineál 4wra 6 ...... 10b/..... agus 4WRA 10 ...... 10b/..... (comhla 3-suíomh)
Mura gcuirtear na solenoids i ngníomh, coinnítear an spól rialaithe (3) sa suíomh neodrach trí mheán na spriongaí tuairisceáin (2). Tá gníomhú an spól rialaithe (3) go díreach tríd an solenoid comhréireach (5). Más rud é, mar shampla, go ndéantar solenoid ‘A 'a fhuinnmhiú, brúfaidh sé an spól rialaithe (3) ar dheis i gcomhréir leis an gcomhartha leictreach. Déantar naisc ansin ó P go B agus A go T.
Ar an mbealach seo, is é is cúis leis an spól rialaithe (3) ná go n-osclóidh na grooves V-chruthach go comhleanúnach le sreabhadh. Nuair a dhéantar an solenoid comhréireach (5) a dhífhuinnmhiú, cuirtear an spól rialaithe (3) ar ais chuig suíomh an ionaid tríd an Earrach Tuairisceáin (2).
Struchtúr comhla treo comhréireach 4wra
Cineál 4wra ... a ... 10b agus 4wra ... B ... 10b (comhla 2-suíomh)
Tá feidhm an chomhla seo mar an gcéanna le feidhm an chomhla le haghaidh comhla 4wra. ach is comhla treo 2-suíomh é gan ach ceann amháin
solenoid chomhréireach
Glacann Cineál 4WRA gléasadh fo -phláta, lár an earraigh agus titim brú íseal ar fud na dtailte rialaithe.
Is minic a d'úsáid siad i meaisín, tionscal éadrom, miotalóireacht, mianach, eitilt spáis agus réimsí eile.
Struchtúr comhla treo comhréireach 4wra ... A ... agus 4WRA ... b ...
Siombail de chomhla treo comhréireach 4wra
