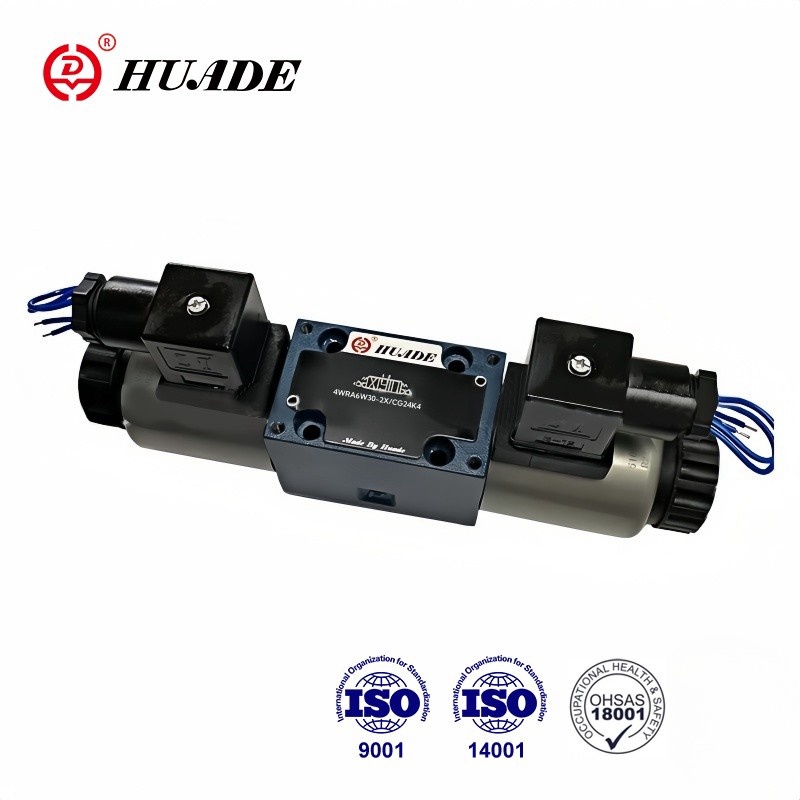

Déantar na comhlaí treo comhréireacha 4WRA 6 W30-2X a ghníomhachtú trí bhíthin solenoidí comhréireacha le snáithe lárnach agus corna inbhainte. Déantar na solenoids a rialú trí leictreonaic rialaithe seachtrach. Tá feidhmíocht 4WRA 10 EA60-2X níos airde sa teicneolaíocht a bhuí le teicneolaíocht Rexroth a thabhairt isteach. Tá an-tóir ar na comhlaí Cineál 4WRA-2X seo cheana féin i measc tomhaltóirí na Síne.
| Hiodrálach | |||
| Cineál comhla | HD-WRA | HD-Wrae | |
| Brú oibriúcháin (MPA) | Calafort a, p, b | 31.5 | 31.5 |
| Calafoirt T. | 21 | 21 | |
| Sreabhadh ainmniúil qv nom ag △ p = 1MPA | NS6 (l/min) | 7、15 agus 26 | |
| NS10 (l/min) | 30 agus 60 | ||
| Méid an éillithe (μ m) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Earráid aisiompaithe (%) | ≤1 | ||
| Íogaireacht Freagartha (%) | ≤0.5 | ||
| Sreabhán brú | Ola mhianrach nó eistir fosfáite | ||
| Raon slaodachta | 20 ~ 380 | ||
| Raon teochta comhthimpeallach (℃) | -20 go +80 | -20 go +50 | |
| Meáchan (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Leictreach | |||
| Leictreach, solenoid | |||
| Cineál comhla | HD-WRA | HD-Wrae | |
| Cineál voltais | DC | ||
| Voltas Rialaithe (V) | ± 10 | ||
| Max.current in aghaidh an solenoid (a) | 2.5 | ||
| Friotaíocht corna solenoid (ω) | Luach fuar ag 20 ℃ | 2 | |
| Max. luach te | 3 | ||
| Dualgas | 100% | ||
| Teocht an Choil (℃) | Suas go +150 | ||
| Cosaint comhla go DIN40050 | IP65 | ||
| Leictreonaic Leictreach, Rialaithe | |||
| Leictreonaic Rialaithe | HD-VT-VSPA2-1-1X/ | comhtháite sa chomhla | |
| Voltas soláthair | Voltas ainmniúil VDC | 24 | |
| Luach teorannaithe níos ísle v | 21/22 | 19 | |
| Luach Uachtarach Teorannaithe V. | 35 | ||
| Tomhaltas cumhachta an aimplitheoirí | Is uasmhéid mé a | 1.8 | |
| Max. Cumhacht Impulse Reatha a | 3 | ||
Gnéithe:
▶ le haghaidh gléasta fo -phláta
▶ Comhla comhréireach díreach gníomhachtaithe chun treo agus toirt sreafa a rialú
▶ Spól rialaithe atá dírithe ar an earrach
▶ Leictreonaic rialaithe comhtháite, comhéadan A1 nó F1 do chineál 4wrae
▶ Actuation trí bhíthin solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Rialú Leictreonaic do Chineál 4WRA
Iarratas:
Tá na comhlaí treo comhréireacha 4/2- agus 4/3-bhealach deartha mar chomhpháirteanna díreacha a oibrítear le haghaidh gléasta fo-phláta. Úsáidtear an comhla treo comhréireach 4WRA 6 W30-2X chun sreabhadh agus treo an tsreabháin hiodrálaigh a rialú.
Is éard atá sna comhlaí comhréireacha 4WRA 6 W30-2X go bunúsach ná: tithíocht (1) le spól rialaithe dromchla gléasta (2) le spriongaí comhbhrúite (3), solenoids (4) le snáithe lárnach, leictreonaic comhla comhtháite roghnach (5).
HD-4WRA (E) ... 2x/...
Leis na solenoids (4) dí-fhuinnmhithe, coinnítear an spól rialaithe (2) sa suíomh lárnach trí spriongaí comhbhrúite (3).
Gníomhú díreach ar an spól rialaithe (2) trí solenoid comhréireach a fhuinnmhiú. Rialú solenoid "B" (4). Aistrítear an spól rialaithe (2) ar chlé i gcomhréir leis an gcomhartha ionchuir leictrigh.Connection Foirm P go A agus B go T trí thrasghearrthacha cosúil le dílleachta le saintréithe sreafa forásacha. Dí-fhuinneamh an solenoid (4). Cuirtear an spól rialaithe (2) ar ais chuig an suíomh lárnach trí chomhbhrú an earraigh (3).
Struchtúr comhla treo comhréireach 4wra -2x
HD-4WRA (E) ... A-2x
I bprionsabal, comhfhreagraíonn feidhm an leagan comhla seo le feidhm an chomhla le 3 phost spól. Mar sin féin, níl na comhlaí le 2 phost spól feistithe ach le solenoid "A". In ionad an 2ú solenoid comhréireach tá breiseán (5) feistithe le haghaidh NS 6 nó le haghaidh NS 10 Clúdach (5).
Tabhair faoi deara do chineál 4wra 6 ..- 2x/...
Tá draenáil na líne umar le seachaint. Leis na coinníollacha suiteála cuí, tá comhla brú -bhrú le suiteáil (an cúlbhrú thart ar.0.2MPA).
