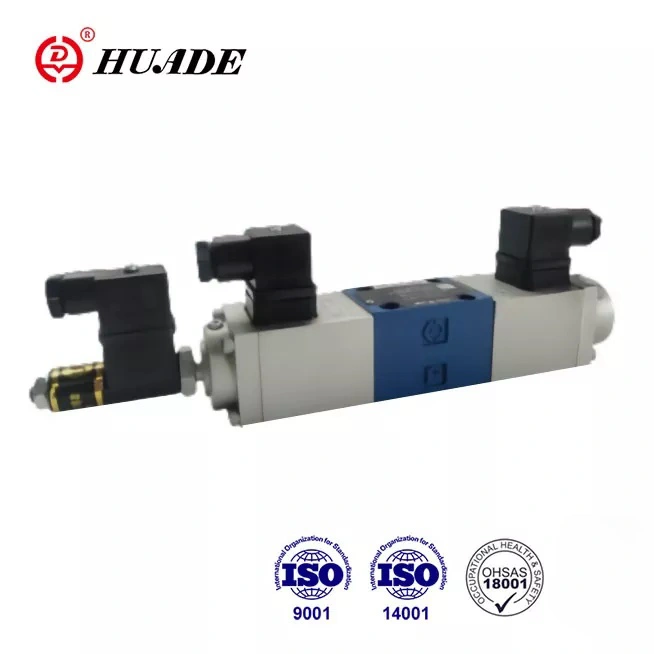

Glacann comhla comhréireach Cineál 4WRE gléasta fo-phláta, lár an earraigh. Cumas sreabhadh maith, ardbhrú agus cruinneas athrá den scoth, áisiúil le húsáid. Féadfaidh sé ionad an tsraith 4WRE 1X a thairgeann Rexroth a bhuíochas do dhá chomhar fadtéarmach le Rexroth. Is féidir le feidhmíocht na comhla comhréireach 4WRE feidhmíocht na mbrandaí idirnáisiúnta den chéad chiseal a mheaitseáil. Is rogha maith, inacmhainne é.
|
Sonraí hiodrálacha |
|||
|
Méid |
6 |
10 |
|
|
Brú oibriúcháin (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Sreabhadh (L/nóim) |
65 |
260 |
|
|
Grád éillithe(㎛) |
≤ 20 (mol ≤10) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
Atrialltacht (%) |
<1 |
<1 |
|
|
Íogaireacht freagartha (%) |
≤ 0.5 den chomhartha ainmniúil |
≤ 0.5 den chomhartha ainmniúil |
|
|
Freagra minicíochta (-3dB) (Hz) |
6 |
4 |
|
|
Sreabhán hiodrálach |
Ola mianraí (do shéala NBR), eistear fosfáite (do shéala FPM) |
||
|
Raon slaodachta (mm ²/s) |
2.8 go 380 |
||
|
Raon teochta sreabhach brú ( ℃) |
-20 go+70 |
||
|
Suíomh gléasta |
Roghnach |
||
|
Meáchan(kg) |
Comhla le 1 solenoid |
1.91 |
5.65 |
|
Comhla le 2 solenoid |
2.66 |
7.65 |
|
|
Sonraí leictreacha |
|||
|
Cineál voltais |
Voltas díreach 24V nó 12V |
||
|
uas. reatha in aghaidh an tsolaoid (A) |
1.5 |
1.5 |
|
|
Coil |
Luach fuar ag 20 ℃ |
5.4 |
10 |
|
Luach uasta.warm |
8.1 |
15 |
|
|
Teocht an chomhshaoil ℃ |
suas go dtí+50 |
||
|
Dualgas |
Leanúnach |
||
|
Coil teocht ℃ |
suas go dtí +150 |
||
|
Insliú comhla |
IP65 |
||
|
Aimplitheoir gaolmhar (coigeartóir 24V den chineál droichid) |
le 2 uair rampa |
VT-5001S20 (do 2 phost) |
VT-5002S20 (do 2 phost) |
|
le 1 am rampa |
VT5005S10 (le haghaidh 3 phost) |
VT 5006S10 (le haghaidh 3 phost) |
|
|
Trasduchtóir suímh ionduchtach |
|||
|
Córas tomhais leictreach |
LVDT |
||
|
stróc rialaithe (mm) |
± 4.5 líneach |
||
|
lamháltas líneachta (%) |
1 |
||
|
Friotaíocht corna (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Ionduchtú (mH) |
6 go 8 |
||
|
Minicíocht ascalator (KHz) |
2.5 |
||
|
Insliú comhla |
IP65 |
||
Gnéithe:
▶ Comhla chun treo agus sreabhadh sreabhán hiodrálach araon a rialú
▶ Le haghaidh gléasta fophláta
▶ Aiseolas maidir le seasamh leictreach
▶ Spól rialaithe earraigh-lárnach
▶ Titim íseal brú trasna na dtailte rialaithe
▶ An dá chomhla agus rialú leictreonach ó sholáthraí amháin
▶ Patrún gléasta chuig foirm DIN 24 340 A, ISO4401 agus CETOP - RP121H
Feidhmchlár:
Tá an comhla treorach 4WRE oiriúnach do chiorcad gar, agus úsáidtear go forleathan é i meaisín, tionscal éadrom, miotalóireacht, mianach, eitilt spáis agus réimse eile.
Déantar comhlaí treorach Cineál 4WRE a oibriú go díreach trí solenoidí comhréireacha agus úsáidtear iad chun treo agus méid sreabhadh a rialú.
Is éard atá iontu go bunúsach ná tithíocht(1), spól rialaithe (4), dhá sprionga fillte (5), dhá sholanóid chomhréire (2) agus trasduchtóir suímh (3).
Cineál 4WRE6...10B... agus 4WRE10... 10B...(3-suíomh)
Má dhéantar an solanóideach ‘a’ (2) a fhuinneamh, bogtar an spól ar dheis, agus an taisteal comhréireach leis an gcomhartha ionchuir leictreach. Déanann an spool rialaithe (4) na grooves V-chruthach a oscailt go comhleanúnach chun sreabhadh. Déanann an trasduchtóir suímh (3) monatóireacht ar shuíomh an spool rialaithe (4). Sa rialú leictreonach cuirtear suíomh iarbhír an spool rialaithe i gcomparáid leis an luach réamhshocraithe. Anseo tá ciorcad rialaithe suímh againn a aithníonn na difríochtaí atá ann cheana féin
idir an luach réamhshocraithe (luach ordaithe) agus an luach aiseolais (luach iarbhír) agus ceartaithe le comharthaí cuí ar na solenoidí ábhartha. A luaithe a dhéantar solanóideach ‘a’ (2) a dhífhuinneamh cuirtear an spól rialaithe ar ais go dtí a lárionad trí na spriongaí fillte (5).
Struchtúr na Comhla Treo Comhréireach 4WRE6... agus 4WRE10...
Cineál4WRE..A...10B/...(2-chomhla)
Tá prionsabal an chineál seo comhla mar an gcéanna le 4wRE ... 10B/ .. Mar sin féin, níl ach braiteoir amháin agus solenoid amháin ag an gcomhla cineál seo.
Struchtúr na Comhla Treo Comhréireach 4WRE6...A... 10B agus 4WRE10...A... 10B
