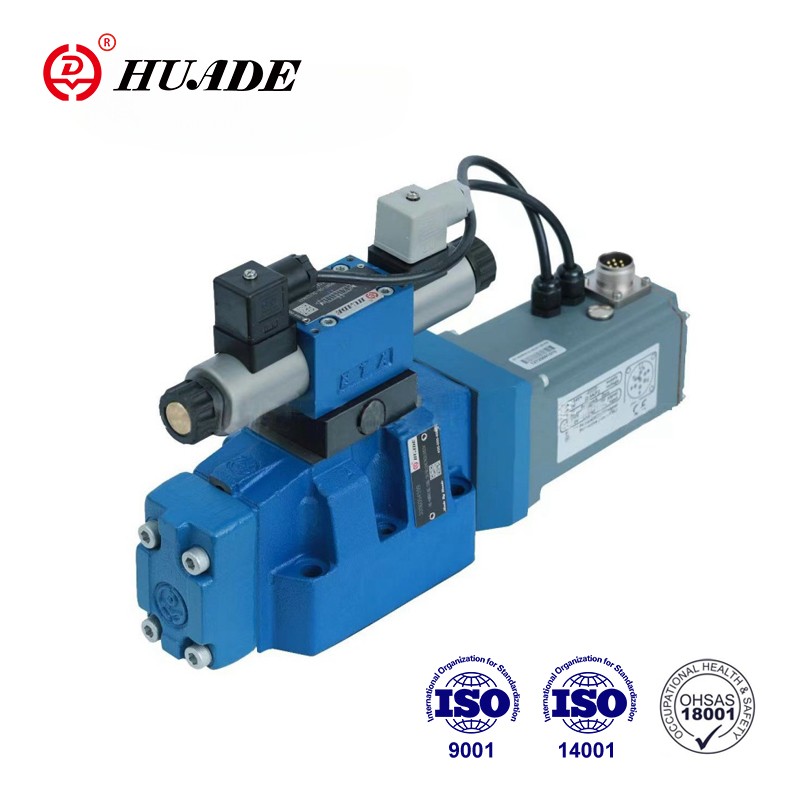

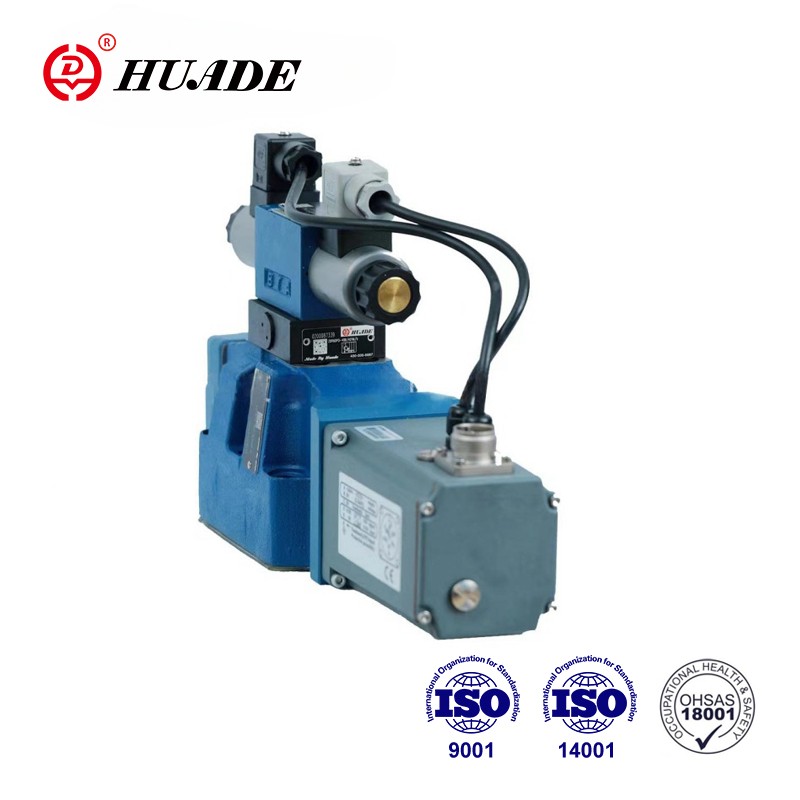

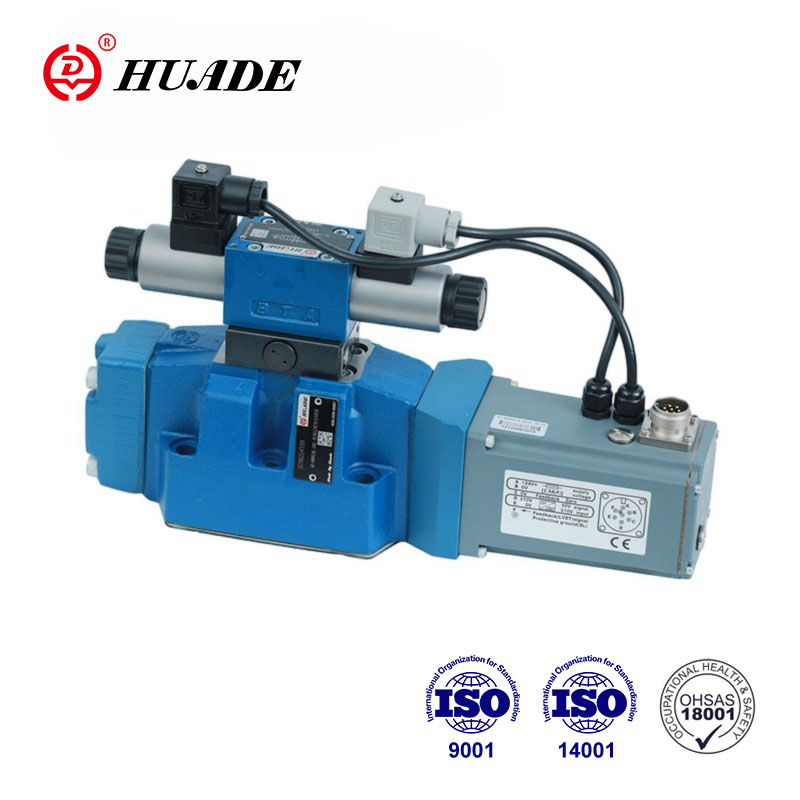

Is comhlaí treorach comhréireacha 2 chéim iad comhlaí de chineál 4WRKE. Rialaíonn siad treo agus méid an tsreafa. Tá an phríomhchéim rialaithe ag suíomh ionas go mbeidh suíomh an spool rialaithe neamhspleách ar fhórsaí sreafa freisin i gcás sreafaí níos mó. Tar éis teicneolaíocht agus taighde agus forbairt neamhspleách a thabhairt isteach, tá feidhmíocht chobhsaí agus ardchaighdeán ag táirgí comhla comhréireach branda Huade.
| hiodrálacha | |||||
| Méid | 10 | 16 | 25 | 32 | |
| Brú oibriúcháin | Comhla rialaithe píolótach (MPa) Soláthar ola píolótach | 2.5~31.5 | |||
| Príomh-chomhla, calafoirt P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Brú fillte (MPa) | Drain ola píolótach, seachtrach | 31.5 | 25 | 25 | 25 |
| Drain ola píolótach, inmheánach | ＜1 | ||||
| Port Y | ＜1 | ||||
| Sreabhadh ainmniúil q ± 10 % ag △p = 1MP (L/nóim) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Sreabhadh na príomh-chomhla (uas. incheadaithe)(L/nóim) | 170 | 460 | 870 | 1600 | |
| Sreabhadh ola phíolótach ag calafort X nó Y le cineál céime de chomhartha ionchuir ó 0 go 100 % (L/nóim) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| Íogaireacht freagartha (%) | ≤0.5 | ||||
| Beachtas scagtha (μm) | ≤20 | ||||
| Sreabhán brú | Ola mianraí Eistear fosfáite | ||||
| Slaodacht mheánach (mm2/s) | 20~380 | ||||
| Raon teochta sreabhach brú ( ℃) | -20~70 | ||||
| Meáchan (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Sonraí leictreacha | |
| Cosaint comhla go DIN 40 050 | IP65 |
| Cineál voltais | DC |
| Cineál comhartha | analógach |
| Cumhacht, uas (W) | 72 (meán = 24 W) |
| Nasc leictreach | Le breiseán comhpháirte chuig E DIN 43 563-AM6 |
| Ceanglóir breiseán le E DIN 43 563-BF6-3 | |
| Rialú leictreonaic | Comhtháite isteach sa chomhla |
Gnéithe:
▶ Comhla treorach comhréireach 2 chéim a oibrítear go píolótach le haiseolas ar shuíomh leictreach an phríomh-spool rialaithe agus leictreonaic chomhtháite (OBE);
▶ Rialú treo sreafa agus méid sreafa
▶Oibriú trí bhíthin solanoidí comhréireacha
▶ Feisteas fochláir: Patrún portála de réir IS0 4401
▶ Spól príomhrialaithe atá dírithe ar an earrach
▶ Aiseolas maidir le seasamh leictreach
▶ Comhla rialaithe píolótach: Comhla treorach comhréireach aonchéime
▶ An phríomhchéim le rialú suímh
Feidhmchlár:
Úsáidtear comhla treorach comhréireach 4WRKE-3X chun an treo agus an sreabhadh a rialú.
Is éard atá sna comhlaí den chuid is mó an comhla rialaithe píolótach (1), an tithíocht (8), an príomh-spool rialaithe (7), na clúdaigh (5 agus 6), an t-earrach lárnach (4), an trasducer seasamh ionduchtach (9) agus an comhla laghdaithe brú (3). Mura bhfuil aon chomhartha ionchuir ann, coimeádfar an príomh-spool rialaithe (7) sa suíomh lárnach ag an earrach lárnaithe (4). Cruthaíonn an t-athrú ar sheasamh an phríomh-spool rialaithe (7) agus an t-athrú ar an luach ordaithe ag achoimre acomhal an amplifier voltas difreálach. Le linn comparáid a dhéanamh idir an ceannas agus an luach iarbhír déantar diall rialaithe féideartha a chinneadh tríd an leictreonaic agus soláthraítear solenoid comhréireach na comhla rialaithe píolótach (1) le sruth. Ionduchann an sruth fórsa sa solanóideach a fheidhmíonn an spól rialaithe trí tholgaire i ndiaidh a chéile. Coigeartaítear an príomh-spool rialaithe de bharr an tsreafa a scaoiltear trí na trasghearrthacha rialaithe. Freagraíonn an príomh-spool rialaithe (7) le croílár an luacha ionduchtaigh potual don luach ordaithe. I stát rialaithe déantar an príomh-spool rialaithe (7) a chothromú agus a choinneáil sa phost seo tá trasduchtóir (9) atá ceangailte leis díláithrithe go dtí an suíomh rialaithe. Athraíonn an stróc spool rialaithe agus an oscailt rialaithe go comhréireach leis an luach ordaithe. Tá an leictreonaic rialaithe comhtháite sa chomhla. Trí chomhla agus leictreonaic a choigeartú, coimeádtar an diall i dtáirgeadh sraithe na bhfeistí íseal. Ní ceadmhach do na línte umar rith folamh; tá comhla réamhualach le suiteáil i gcás riocht suiteála comhfhreagrach (brú frithchothromaíochta thart ar 0.2 MPa).
Siombail de Chomhla Treo Chionmhar 4WRKE-3X
Pacáiste de Comhla Treo Chionmhar 4WRKE-3X
