Agus tú ag obair le hinnealra tionsclaíochta trom, tá sé ríthábhachtach tuiscint a fháil ar an gcaoi a ngluaiseann cumhacht sreabhán trí do chóras. Ag croílár go leor córas hiodrálacha ard-sreafa tá comhpháirt ríthábhachtach ar a dtugtar an comhla rialaithe treorach, go sonrach an tsraith WH ó Bosch Rexroth. B'fhéidir nach bhfuil cuma iontach ar na comhlaí seo ar an gcéad amharc, ach tá ardú mór trom á dhéanamh acu i monarchana agus i suíomhanna tionsclaíocha ar fud an domhain.
Cad a Dhéanann Comhlaí Rialaithe Treo Tábhachtach mar sin
Smaoinigh ar chomhla rialaithe treorach mar cop tráchta le haghaidh sreabhán hiodrálach. Is é a phríomhphost ná cinneadh a dhéanamh cá háit a dtéann an sreabhach, a rialaíonn go díreach conas a ghluaiseann d'innealra. Cibé an bhfuil tú ag tosú, ag stopadh, ag luasú, nó ag athrú treo sorcóir hiodrálach, tá an comhla rialaithe treorach á dhéanamh.
Tagraíonn an cineál WH go sonrach do chomhlaí rialaithe treorach píolótach a úsáideann brú hiodrálach chun an príomh-sreabhadh a rialú. Tá níos mó tábhachta ag baint leis seo ná mar a shílfeá. Nuair a bhíonn tú ag déileáil le rátaí arda sreafa agus méideanna móra sreabhán, ní bhíonn go leor matán ag comhla simplí a oibrítear go díreach chun an post a dhéanamh. Tá na fórsaí atá ag gníomhú ar spól comhla mór ollmhór, agus sin an áit a mbíonn gá le hoibríocht phíolótach.
Dhear Bosch Rexroth a sraith WH chun na cásanna éilitheacha seo a láimhseáil go díreach. Is féidir leis na comhlaí seo brú suas le 350 barra a bhainistiú agus rátaí sreafa a shroicheann 1100 lítear in aghaidh an nóiméid. Chun é sin a chur i bpeirspictíocht, táimid ag caint faoi go leor sreabhán hiodrálach a aistriú chun brú a chur ar bhrúnna tionsclaíochta ollmhóra, trealamh múnlaithe trom, agus córais mhóra láimhseála ábhar.
Conas a Oibríonn Comhlaí Rialaithe Treo Shraith WH i ndáiríre
Tá áilleacht comhla rialaithe treorach WH ina dhearadh dhá chéim. In ionad iarracht a dhéanamh spool mór, trom a bhogadh go díreach, úsáideann an córas comhla píolótach beag chun príomh-chomhla i bhfad níos mó a rialú. Tá sé aimpliú cumhachta i ngníomh.
Seo mar a oibríonn sé go praiticiúil. Úsáideann an céim phíolótach méid beag brú hiodrálach chun spool comhla beag a aistriú. Cruthaíonn sé seo difríocht brú a fheidhmíonn ar fhoircinn an phríomhspól i bhfad níos mó. Gineann an difríocht brú sin go leor fórsa chun na fórsaí sreabhach agus an fhrithchuimilte a shárú, rud a ligeann don phríomhspool suíomh a athrú agus sreabhadh iomlán an chórais a atreorú.
Insíonn an t-ainmniú WH duit gur rialú píolótach hiodrálach amháin é seo. Tagann na comharthaí rialaithe go léir ó fhoinsí brú hiodrálacha, ní solenoidí leictreacha. Déanann sé seo comhlaí WH go háirithe luachmhar i dtimpeallachtaí ina bhféadfadh fadhbanna a bheith ag córais leictreacha, mar fheidhmchláir faoi uisce, teochtaí foircneacha, nó atmaisféir phléascacha.
Laistigh den chorp comhla, gheobhaidh tú tolladh meaisínithe beachta ina sleamhnaíonn an spól cruach cruaite anonn is anall. Tá tailte agus grooves deartha go cúramach ag an spól atá ar aon dul le calafoirt sa chorp comhla. De réir mar a ghluaiseann an spól, osclaíonn sé agus dúnann sé na cosáin sreafa seo, ag stiúradh sreabhán chuig actuators éagsúla nó ar ais chuig an umar.
Cumraíochtaí Éagsúla do Riachtanais Éagsúla
Tagann comhlaí rialaithe treorach i bhfoirmíochtaí éagsúla, agus cabhraíonn tuiscint ar an téarmaíocht nuair a roghnaítear an comhla ceart. Tagraíonn na huimhreacha a fheiceann tú i gcur síos comhla do líon na gcalafort agus na suíomhanna.
Tá ceithre nasc sreabhach agus trí shuíomh oibriúcháin ar leith ag comhla ceithre-bhealach, trí-shuíomh (scríofa mar 4/3). Cuimsíonn na ceithre chalafoirt de ghnáth soláthar caidéil, tuairisceán umar, agus dhá chalafoirt oibre a nascann le do actuator. Cuimsíonn na trí shuíomh de ghnáth dhá shuíomh gníomhacha chun do shorcóir nó do mhótar a bhogadh i gceachtar treo, chomh maith le suíomh láir.
Tá tábhacht níos mó ag baint leis an ionad sin ná mar a thuigeann go leor daoine. I gcumraíocht lárionad dúnta, stopann gach sreabhadh nuair a fhilleann an comhla ar an ionad. Oibríonn sé seo go maith le caidéil díláithrithe seasta agus nuair is gá duit coinneáil suímh beacht. Ligeann lárionad oscailte do shreabhadh an chaidéil filleadh ar an umar sa suíomh neodrach, ag laghdú giniúint teasa ach a d’fhéadfadh ligean do actuator dul faoi ualach. Tairgeann cumraíochtaí lárionad tandem talamh lár, ag díluchtú na caidéil agus iad ag blocáil na calafoirt actuator.
Tugann an tsraith WH na coinníollacha lárionaid seo go léir agus níos mó. Is féidir leat comhlaí a ordú le lárú an earraigh, áit a gcuireann spriongaí an spól ar ais go lárnú neodrach, nó brú-lárnach, áit a gcoimeádann brú hiodrálach an spól lár. Teastaíonn cumraíochtaí fritháirimh earraigh nó braite hiodrálacha ó roinnt feidhmchlár a choinníonn an spól san áit dheireanach a ordaíodh dó.
Sonraíochtaí Teicniúla a Bhaineann Leat
Agus tú ag déanamh comparáide idir comhlaí rialaithe treorach, insíonn sonraíochtaí áirithe duit cad is féidir leis an gcomhla a dhéanamh i ndáiríre i do chóras. Clúdaíonn an tsraith WH méideanna ainmniúla ó NG10 go NG32. Baineann an méid ainmniúil sin go díreach leis an méid sreabhadh is féidir leis an gcomhla a láimhseáil.
D’fhéadfadh comhla NG10 idir 200 agus 300 lítear in aghaidh an nóiméid a láimhseáil, rud a oireann d’innealra meánmhéide. Céim suas go dtí NG32, agus tá tú ag féachaint ar an acmhainn sreafa uasta 1100 lítear in aghaidh an nóiméid. Is é an méid níos mó seo an méid a shonródh tú do na cófraí tionsclaíocha is mó nó don trealamh táirgeachta ardluais.
Cuireann an rátáil brú oibre uasta 350 barra comhlaí WH sa chatagóir ardfheidhmíochta. Feidhmíonn go leor córais thionsclaíocha ag 200 go 250 barra, agus mar sin cuireann an cumas brú breise sin lamháil sábháilteachta ar fáil agus ligeann don chomhla oibriú sna ciorcaid is déine.
Feistítear gach comhla rialaithe treorach WH de réir caighdeáin ISO 4401. Sainmhíníonn an caighdeán idirnáisiúnta seo go díreach cá bhfuil na calafoirt suite agus conas a dhéantar an dromchla gléasta a mheaisíniú. Cén fáth a bhfuil sé seo tábhachtach? Toisc go gciallaíonn sé gur féidir leat comhla Bosch Rexroth a mhalartú le haghaidh coibhéiseach Parker nó Eaton gan do chuid iolrach nó pluiméireachta a athrú. Sábhálann an caighdeánú seo go leor ama agus airgid i ndearadh agus i gcothabháil an chórais.
Oibríonn na comhlaí le sreabhán hiodrálach eistear ola mianraí nó fosfáit thar raon teochta ó diúltach 30 go dearfach 80 céim Celsius. Clúdaíonn an fhuinneog oibriúcháin leathan seo an chuid is mó de na timpeallachtaí tionsclaíocha gan aon chúiteamh teochta speisialta a bheith ag teastáil.
Feidhmchláir Fhíordhomhanda ina bhfuil Comhlaí WH Excel
Siúil isteach in aon áis déantúsaíochta trom agus is dócha go bhfaighidh tú comhlaí rialaithe treorach sraith WH ag an obair. Úsáideann muilte cruach iad chun cófraí foirmithe ollmhóra a rialú. Braitheann gléasraí múnlaithe insteallta orthu le haghaidh na gcóras clampála ardfhórsa a shealbhaíonn múnlaí dúnta faoi bhrú mhór.
Cuireann uirlisí meaisín móra feidhm choiteann eile i láthair. Nuair is gá d'ionad meaisínithe CNC tábla trom a shuíomh go tapa nó píosa oibre a chlampáil, soláthraíonn comhla rialaithe treorach WH an gníomh aistrithe cinntitheach, cumhachtach atá ag teastáil. Ciallaíonn cumas na comhla rátaí arda sreafa a láimhseáil go dtarlaíonn na gluaiseachtaí seo go tapa, ag laghdú am timthriall agus ag méadú táirgiúlachta.
Baineann trealamh láimhseála ábhar cosúil le ardaitheoirí hiodrálacha agus ardáin ardaithe leas as teicneolaíocht WH freisin. Éilíonn na feidhmchláir seo iontaofacht thar beagnach gach rud eile, agus seachadann dearadh simplí, láidir comhla rialaithe treo-oibrithe píolótach é sin go díreach.
Is é an rud a fhágann go bhfuil comhlaí WH oiriúnach go háirithe do na hiarratais seo ná a lamháltas do choinníollacha oibriúcháin nach bhfuil chomh foirfe. Is minic nach féidir le córais hiodrálacha tionsclaíocha na coinníollacha sreabhán ultra-ghlan a theastaíonn ó chomhlaí comhréireacha níos sofaisticiúla a choinneáil. Oibríonn comhlaí WH go hiontaofa le glaineacht sreabhán hiodrálach timpeall ISO 4406 20/18/15, ach d'fhéadfadh go mbeadh gá le comhlaí comhréireacha 19/16/13 nó níos fearr. Is ionann an difríocht sin i riachtanais scagacháin agus costais oibriúcháin níos ísle agus eatraimh seirbhíse níos faide.
Comhlaí WH a chur i gcomparáid leis an gComórtas
Áirítear ar mhargadh comhla rialaithe treo thionsclaíoch roinnt imreoirí móra níos faide ná Bosch Rexroth. Tairgeann rannán Vickers Eaton an tsraith DG3V-10 le haghaidh oibriú píolótach hiodrálach agus DG5V-10 le haghaidh oibriú píolótach solenoid. Tá siad seo in iomaíocht go díreach le comhlaí WH agus WEH, ag tairiscint cumais sreafa agus rátálacha brú comhchosúla.
Táirgeann Parker Hannifin comhlaí píolótacha móra ina sraith D81VW agus ina sraith D-sraith níos leithne. Cosúil leis na cinn eile, cloíonn na comhlaí seo le caighdeáin gléasta ISO 4401 agus seachadann siad feidhmíocht inchomparáide.
Is é an rud suimiúil faoin tírdhreach iomaíoch seo ná cé chomh cosúil agus atá na sonraíochtaí barr-deireadh. Tairgeann na trí mhonaróirí móra comhlaí atá rátáilte le haghaidh brú barra 350 agus sreabhadh 1100 lítear in aghaidh an nóiméid. Leanann siad go léir na caighdeáin gléasta céanna. Léiríonn an cóineasú seo éilimh an mhargaidh ar idirmhalartaithe agus chruthaigh sé cás ina dtarlaíonn iomaíocht níos mó ar fhachtóirí tánaisteacha amhail am seachadta, tacaíocht theicniúil, agus roghanna cumraíochta sonracha seachas teorainneacha feidhmíochta íona.

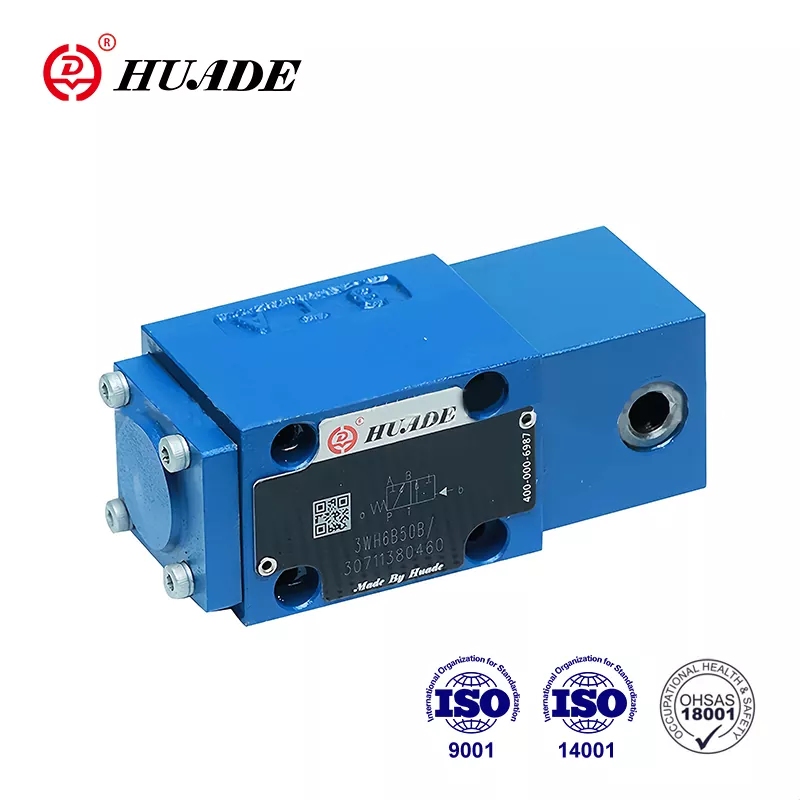

Tá monaróirí na hÁise tar éis dul isteach sa mhargadh freisin le comhlaí comhoiriúnacha ISO 4401. Tairgeann cuideachtaí cosúil le Huade agus Shanghai Lixin táirgí atá comhoiriúnach le WH ar phraghsanna iomaíocha, go háirithe tarraingteach do cheannaitheoirí i réigiúin atá ag tionsclaíocht go tapa. Cé nach bhféadfadh an t-aitheantas branda céanna a bheith ag na roghanna eile seo, leanann siad na bunphrionsabail dearaidh agus na caighdeáin gléasta céanna.
Cúrsaí Cothabhála agus Saincheisteanna Coitianta
Buntáiste suntasach amháin a bhaineann le comhlaí rialaithe treorach sraith WH ná a bpróifíl cothabhála réasúnta simplí. Murab ionann agus comhlaí comhréireacha sofaisticiúla lena lamháltais daingean agus córais aiseolais casta, tá comhlaí traidisiúnta píolótach-oibrithe sách maith.
Is é an modh teip is coitianta ná greamú spól, de ghnáth de bharr éillithe sa sreabhán hiodrálach. Is féidir le cáithníní beaga a charnadh sna himréitigh bheaga idir spól agus tolladh, rud a choscann gluaiseacht réidh. Coscann athruithe sreabhán rialta agus scagachán leordhóthanach an chuid is mó de na saincheisteanna seo.
Forbraíonn sceitheadh inmheánach le himeacht ama de réir mar a mhéadaíonn gnáthchaitheamh an t-imréiteach idir spól agus tolladh. Léirítear é seo mar luasanna actuator níos moille, fórsa laghdaithe, agus giniúint teasa méadaithe. Nuair a bhíonn sceitheadh inmheánach iomarcach, is é an t-aon shocrú fíor ná athsholáthar comhla. De ghnáth bíonn costas atógáil níos mó ná costas comhla nua don chuid is mó de mhéideanna.
Is gnách go mbíonn sé níos éasca aghaidh a thabhairt ar sceitheadh seachtrach ó rónta nó naisc fheistiú. Is féidir go leor rónta a athsholáthar gan uirlisí speisialaithe. Mar sin féin, má dhéantar damáiste don spól féin sa limistéar séalaithe, beidh gá le hathsholáthar.
Tá aird ar leith tuillte ag brú soláthair píolótach ar chomhlaí WH. Ós rud é go rialaíonn an ciorcad píolótach an príomhshuíomh spól, bíonn tionchar díreach ag aon fhadhbanna le brú píolótach ar fheidhm na comhla. Cibé an n-úsáidtear soláthar píolótach inmheánach ón bpríomhchaidéal nó soláthar píolótach seachtrach ó fhoinse ar leith, ní mór don bhrú sin fanacht seasmhach agus leordhóthanach le haghaidh aistriú iontaofa.
Is féidir le costas tosaigh comhla rialaithe treorach cáilíochta a bheith cosúil go suntasach. D’fhéadfadh tionóil lár-réimse Bosch Rexroth thart ar 450 dollar a rith, agus cosnaíonn cumraíochtaí níos mó nó níos casta níos mó. Mar sin féin, braitheann costas iomlán na húinéireachta go mór ar iontaofacht agus ar shaol na seirbhíse. Tuilleann comhlaí WH a gcoimeád trí bhlianta d'oibriú iontaofa gan aird ach oiread.
Todhchaí na Teicneolaíochta um Rialú Treo
Níl an tionscal comhla hiodrálach ag seasamh go fóill. Tá dhá mhórthreocht ag déanamh athmhúnlú ar an tírdhreach, cé nach bhfuil comhlaí stíl WH imithe as feidhm go fóill ach an oiread.
Tairgeann comhlaí rialaithe comhréire treo-rialú sreafa athraitheach go leanúnach seachas lascadh simplí as-as. Trí an comhartha ionchuir a athrú, is féidir leat luas agus fórsa actuator a rialú go beacht. Tá buntáistí suntasacha ag baint leis seo d’fheidhmchláir a dteastaíonn gluaiseacht réidh nó suíomh cruinn uathu. Mar sin féin, éilíonn comhlaí comhréireacha sreabhán hiodrálach i bhfad níos glaine, éilíonn siad calabrú rialta, agus go ginearálta cosnaíonn siad níos mó le ceannach agus cothabháil.
Is athrú níos bunúsaí ar chur chuige an hiodrálaic dhigiteach. In ionad comhlaí analógacha a úsáid mar an tsraith WH nó comhlaí comhréireacha, úsáideann córais hiodrálacha digiteacha eagair de chomhlaí ar-as a lascraíonn go tapa. Trí na comhlaí seo a phulsáil go tapa, is féidir leis an gcóras rialú beacht a bhaint amach a sháraíonn nó a sháraíonn comhlaí comhréireacha, agus simplíocht agus stóinseacht na gcomhpháirteanna as-as a choinneáil.
Gealltar le hiodrálaic dhigiteach mór-shábháil fuinnimh trí dheireadh a chur le go leor de na caillteanais sníomhacha a bhaineann le córais thraidisiúnta. Soláthraíonn an teicneolaíocht iomarcaíocht ionsuite freisin mar is féidir le comhlaí beaga iolracha cúiteamh a dhéanamh má theipeann ar cheann amháin. D’fhéadfadh costais táirgthe titim go suntasach nuair a thagann méadú ar mhéideanna, toisc go bhfuil sé níos simplí comhlaí digiteacha a mhonarú ná comhlaí comhréireacha beachtas.
In ainneoin an dul chun cinn seo, tá buntáistí tábhachtacha ag comhlaí rialaithe treorach traidisiúnta WH. Éilíonn siad leictreonaic rialaithe nach bhfuil chomh sofaisticiúla, fhulaingt siad éilliú níos fearr ná comhlaí comhréireacha, agus comhtháthaíonn siad gan uaim i gcórais atá ann cheana bunaithe ar chaighdeáin ISO 4401. Maidir le hiarratais a bhfuil gá acu le hathrú láidir ard-sreafa gan rialú leanúnach, is é comhlaí WH fós an réiteach is éifeachtaí ó thaobh costais.
Aithníonn Bosch Rexroth na brúnna iomaíocha seo agus tá a straitéis Hiodrálaic Nasctha forbartha aige. Cuireann an cur chuige seo braiteoirí agus comhéadain dhigiteacha le comhpháirteanna hiodrálacha traidisiúnta, rud a thugann isteach i dtimpeallachtaí Tionscal 4.0 iad gan gá le hathdhearadh iomlán an chórais. Is féidir le comhla WH le braiteoirí brú comhtháite agus monatóireacht suímh sonraí luachmhara a sholáthar maidir le cothabháil thuarthach agus a bhunfheidhm aistrithe fós á chomhlíonadh.
An Roghnú Comhla Ceart a Dhéanamh
Braitheann roghnú idir comhla rialaithe treorach traidisiúnta WH agus teicneolaíochtaí níos nuaí ar do riachtanais iarratais ar leith. Maidir le córais nua a dteastaíonn rialú luais beacht nó próifílí tairiscint casta uathu, tá ciall ag comhlaí comhréireacha nó hiodrálaic dhigiteacha in ainneoin a gcostas níos airde agus a n-éilimh chothabhála.
Maidir le páirteanna athsholáthair i gcórais atá ann cheana féin, is gnách gurb ionann comhlaí WH agus an rogha is praiticiúla. Titeann siad isteach i bpatrúin chaighdeánacha gléasta ISO 4401, oibríonn siad le ciorcaid phíolótacha atá ann cheana féin, agus soláthraíonn siad iontaofacht chruthaithe. Dírigh do rogha soláthraí ar chuideachtaí a thairgeann tacaíocht theicniúil mhaith agus na roghanna cumraíochta sonracha a theastaíonn uait, amhail amanna athraithe inchoigeartaithe nó lárú brú.
Nuair a bhíonn sé deacair nó dodhéanta rialú éillithe a bhaint amach, is léir go sáraíonn comhlaí rialaithe treorach traidisiúnta faoi stiúir píolótach na roghanna comhréireacha. Is minic a thagann tionscail cosúil le mianadóireacht, foraoiseacht agus scartáil sa chatagóir seo. Glacann imréitigh inmheánacha níos mó na comhla WH agus dearadh níos simplí le coinníollacha a scriosfadh rialuithe níos sofaisticiúla go tapa.
Is í an eochair ná teicneolaíocht comhla a mheaitseáil le riachtanais an chórais iarbhír seachas an rogha is nua a roghnú go huathoibríoch. Tá comhlaí rialaithe treorach sraith WH fós i dtáirgeadh ar feadh na mblianta mar go réitíonn siad fíorfhadhbanna go héifeachtach. Leanfaidh siad ar aghaidh ag freastal ar chórais thionsclaíocha chomh fada agus a bheidh feidhmchláir ann a chuireann luach ar shimplíocht, ar stóinseacht agus ar chumas ard-sreafa thar rialú athraitheach leanúnach.
Cuidíonn tú le cinntí eolasacha a dhéanamh maidir le do chórais hiodrálacha ar leith a thuiscint conas a oibríonn na comhlaí seo, cad a dhéanann siad go maith, agus cén áit a d'fhéadfadh roghanna eile a bheith níos fearr. Cibé an bhfuil tú ag cothabháil trealamh atá ann cheana féin nó ag dearadh suiteálacha nua, ní mór an comhla rialaithe treorach WH a mheas mar réiteach cruthaithe iontaofa d'fheidhmchláir rialaithe sreabhach ardchumhachta.
