Nuair a bhíonn tú ag obair le córais hiodrálacha tromshaothair, má roghnaíonn tú an comhla rialaithe treo ceart is féidir d'oibríocht a dhéanamh nó a bhriseadh. Tá an Bosch Rexroth 4WEH 16 J ar cheann de na comhpháirteanna sin a bhfuil muinín ag innealtóirí a bhfuil taithí acu le haghaidh feidhmeanna tionsclaíocha éilitheacha. Tá a cháil tuillte ag an gcomhla seo trí fheidhmíocht iontaofa i meaisíní múnlaithe insteallta, cófraí foirmithe miotail, agus trealamh tógála nuair nach rogha é an teip.

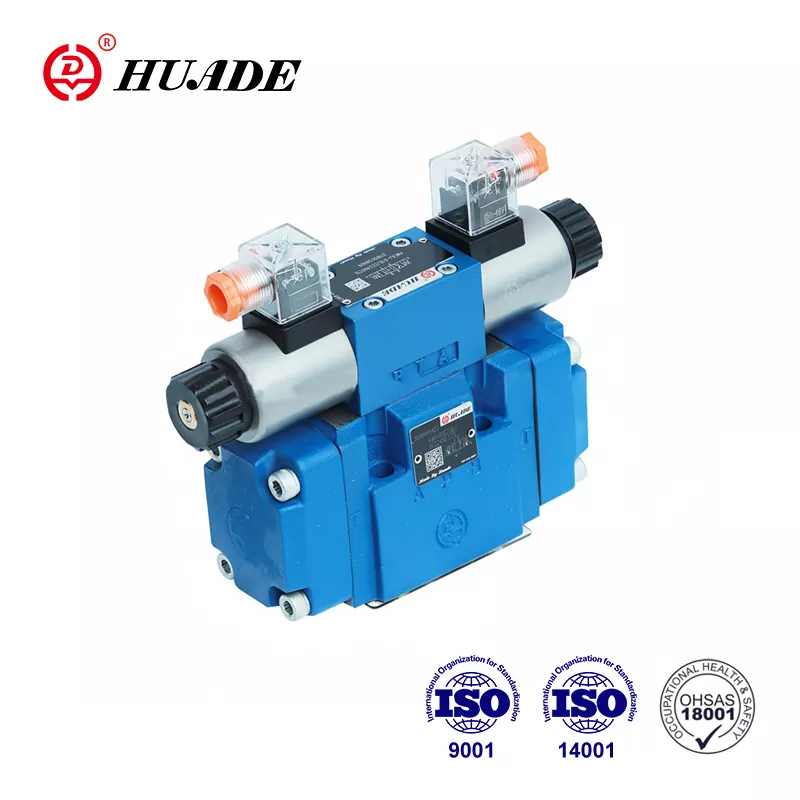

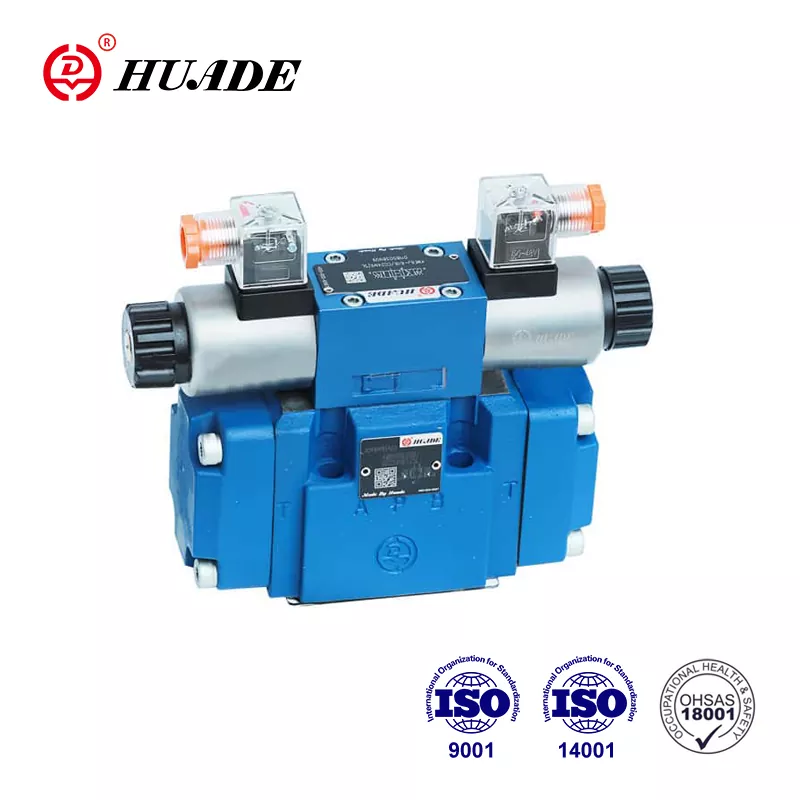

Léiríonn an 4WEH 16 J cumraíocht shonrach laistigh de shraith WEH Bosch Rexroth de chomhlaí rialaithe treorach píolótach leictrihiodrálacha. Insíonn an t-ainmniú go leor duit má tá a fhios agat conas é a léamh. Léiríonn an "16" an méid ainmniúil (NG16), a fhreagraíonn do chaighdeáin gléasta CETOP 7. Déanann an "J" cur síos ar an bhfeidhm spól, go sonrach dearadh lárionad dúnta 4-bhealach, 3-shuíomh. Cabhróidh tuiscint phraiticiúil ar a bhfuil i gceist leis na sonraíochtaí seo leat a chinneadh an oireann an comhla seo d'iarratas.
Cad a Dhéanann an 4WEH 16 J Difriúil
Feidhmíonn an comhla rialaithe treorach 4WEH 16 J ag baint úsáide as córas píolótach dhá chéim. In ionad an príomh-spool a bhogadh go díreach le leictreamaighnéid, úsáideann an comhla seo comhlaí píolótach beaga chun brú hiodrálach a rialú a aistríonn an príomh-spool níos mó. Éilíonn an cur chuige seo níos lú cumhachta leictreachais agus sreafaí hiodrálacha suntasacha á rialú. Ritheann an leagan caighdeánach ar chumhacht 24 VDC, rud a fhágann go bhfuil sé ag luí leis an chuid is mó de na córais rialaithe tionsclaíocha gan gá le bonneagar leictreach speisialta.
Is féidir leis an gcomhla brú suas le 350 barra a láimhseáil ina chumraíocht H-leagan, a aistríonn go dtí thart ar 5,076 psi. Maidir le hacmhainn sreafa, suíonn an t-uasmhéid ainmniúil ag 300 lítear in aghaidh an nóiméid, cé go mbraitheann an fheidhmíocht iarbhír ar titim brú trasna na comhla. Cuireann na sonraíochtaí seo an 4WEH 16 J sa chatagóir comhlaí tionsclaíochta tromshaothair seachas trealamh soghluaiste nó feidhmchláir éadroim.
Bíonn tábhacht ag baint le meáchain agus tú ag pleanáil suiteálacha agus nósanna imeachta cothabhála. Ag 9.84 cileagram (thart ar 21.7 punt), ní rud é an comhla a bhogfaidh tú timpeall go hócáideach, ach is féidir é a láimhseáil le láimhseáil chuí. Cuireann an tógáil shubstaintiúil le marthanacht i dtimpeallachtaí crua tionsclaíochta áit a bhfuil tonnchrith, luascáin teochta agus éilliú ina n-ábhair imní laethúla.
Dearadh an Ionaid Dúnta agus Comhoiriúnacht an Chórais
Sainmhíníonn cumraíocht spool "J" conas a iompraíonn an comhla rialaithe treorach 4WEH 16 J ina seasamh neodrach. Nuair a shuíonn an chomhla sa lárionad gan aon chomhartha leictreach curtha i bhfeidhm, cuirtear bac ar na ceithre chalafort - P (brú), A agus B (poirt oibre), agus T (umar). Feidhmíonn an socrú ionaid dúnta seo sainchuspóir i gcórais hiodrálacha nua-aimseartha.
Oibríonn comhlaí lárionad dúnta go han-mhaith le caidéil dí-áitithe inathraithe brú-chúitimh. Nuair a bhlocálann an comhla gach calafort i neodrach, tógann brú an chórais go dtí go comharthaíonn sé an caidéal chun sreabhadh a laghdú go dtí beagnach nialas. Cuireann sé seo cosc ar an gcaidéal sreabhán a chur i gcónaí trí chomhla faoisimh, rud a chuirfeadh amú fuinnimh agus a ghinfeadh an iomarca teasa. I ré ina bhfuil costais fuinnimh níos tábhachtaí agus rialacháin comhshaoil níos doichte, éiríonn an buntáiste éifeachtúlachta seo suntasach.
Baineann an chomhbhabhtáil le castacht dearadh an chórais. Teastaíonn aird chúramach ó chórais lárionaid dúnta ar spikes brú le linn lascadh comhla. Nuair a aistríonn an comhla rialaithe treorach 4WEH 16 J ó lár blocáilte go dtí suíomh oibriúcháin, is féidir leis an oscailt tobann trasrianta brú a chruthú. De ghnáth tugann innealtóirí aghaidh air seo trí ionsátaí sníomhacha (arna sainaithint ag cóid "B" sa chóras ordaithe) nó trí chomhlaí seachtracha um faoiseamh turrainge a fhreagraíonn níos tapúla ná faoiseamh an phríomhchórais a chur leis.
Conas a Oibríonn Oibríocht Dhá Chéim i ndáiríre
Tá dhá chéim rialaithe ar leith i gceist le dearadh píolótach an 4WEH 16 J. Is éard atá sa chéad chéim ná comhla píolótach beag de chineál WE6 arna rialú ag solenoidí bioráin fliuch. Nuair a fhuinneamhann tú solenoid, aistríonn sé an chomhla píolótach, ag stiúradh brú an phíolóta ón gcalafort X isteach i ndlísheomraí rialaithe ag foircinn an phríomhspool. Sáraíonn an brú píolótach seo na spriongaí lárnaithe agus bogann sé an príomh-spool chun na cosáin sreafa cuí a nascadh.
Is é an dara céim an príomhghluaiseacht spól féin. De réir mar a thógann brú píolótach sa seomra rialaithe, brúnn sé i gcoinne an limistéir spóil, ag giniúint dóthain fórsa chun an spól a aistriú i gcoinne na spriongaí lárnaithe agus aon fhórsaí brú a bhíonn ag gníomhú ar an spól. Ansin osclaíonn an príomh-spool na naisc idir poirt - P go A agus B go T, nó P go B le A go T, ag brath ar an solanoid a chuir tú fuinneamh.
Éilíonn an socrú dhá chéim seo brú píolótach idir 5 agus 12 barra chun feidhmiú i gceart. Is gnách go dtagann an soláthar píolótach ó bhrú an phríomhchórais trí phasáistí inmheánacha, cé gur féidir leat soláthar píolótach seachtrach a shonrú le haghaidh feidhmeanna áirithe. Ritheann an t-am aistrithe thart ar 100 milleasoicind, atá níos moille ná comhlaí gníomhacha dírí ach atá inghlactha don chuid is mó d'innealra tionsclaíoch nuair a thomhaiseann amanna timthriall i soicindí seachas i milleasoicindí.
Riachtanais Leictreacha agus Roghanna Rialaithe
Úsáideann cumraíochtaí caighdeánacha comhla rialaithe treorach 4WEH 16 J 24 solenoid VDC, ainmnithe mar G24 sa chód ordaithe. Ciallaíonn an dearadh solenoid bioráin fliuch go suíonn an corna i dteagmháil dhíreach le sreabhán hiodrálach, rud a chabhraíonn le fuarú ach a éilíonn an corn a bheith séalaithe i gcoinne an tsreabháin. De ghnáth tarraingíonn na solenoidí seo timpeall 1.5 go 2 amp nuair a bhíonn siad fuinneamh, rud a léiríonn ualach beag leictreach a láimhseálann an chuid is mó de na PLCanna agus na córais rialaithe go héasca.
Tairgeann an comhla cumas sáraithe láimhe roghnach, códaithe mar N9 i suíomh 11 den chóras ordaithe. Ligeann an actuator láimhe den chineál seo do theicneoirí an chomhla a aistriú de láimh le linn coimisiúnaithe, fabhtcheartaithe nó éigeandálaí. Ní bhuailfidh tú é trí thimpiste le linn gnáthoibríochta, ach beidh sé inrochtana nuair is gá duit. Bíonn an ghné seo luachmhar agus tú ag bunú córais nua nó ag diagnóisiú fadhbanna gan na rialtáin leictreacha a rith.
Leanann naisc leictreacha caighdeáin DIN EN 175301-803 i gcumraíocht K4, ag baint úsáide as nascóirí ar leith do gach solenoid. Soláthraíonn an socrú seo solúbthacht maidir le sreangú agus simplíonn sé fabhtcheartaithe ós rud é gur féidir leat solenoidí aonair a dhícheangal gan cur isteach ar dhaoine eile. D’fhéadfadh roinnt feidhmchlár stíleanna cónascaire malartacha a shonrú ag brath ar shocrú an chomh-aireachta rialaithe agus ar na ceanglais maidir le cosaint an chomhshaoil.
Rátálacha Brú agus Teorainneacha Feidhmíochta
Sroicheann an brú oibriúcháin uasta do chalafoirt P, A, agus B 350 barra nuair a ordaíonn tú an leagan H. Tá na leaganacha caighdeánacha rátáilte go 280 bar, a chlúdaíonn an chuid is mó d'fheidhmchláir thionsclaíocha fós. Feidhmíonn an calafort umar (T) de ghnáth ag brúnna níos ísle, go minic ach cúpla barra os cionn an atmaisféir mura bhfuil tú ag déileáil le brú ar ais ó línte fillte fada nó láithreacha umar ardaithe.
Is ionann na rátálacha brú seo agus teorainneacha oibriúcháin leanúnacha, ní spikes momentary. Nuair a aistríonn an comhla rialaithe treorach 4WEH 16 J suímh, is féidir le trasrianta brú a bheith níos mó ná 50% nó níos mó ar luachanna seasta ar feadh tréimhsí gearra. Áirítear le dearadh cuí an chórais comhlaí faoisimh atá socraithe 10-15% os cionn an bhrú oibriúcháin uasta chun na haistrithe seo a ghabháil sula ndéanann siad damáiste do chomhpháirteanna. Is féidir leis an gcomhla féin spící brú ó am go chéile a sháraíonn na luachanna rátáilte a sheasamh, ach laghdóidh oibriú marthanach os cionn rátálacha saol na seirbhíse.
Idirghníomhaíonn cumas sreafa le brú ar bhealaí atá tábhachtach d'fheidhmchláir fhíora. Glacann an rátáil ainmniúil 300 l/nóim le luachanna sonracha titime brú trasna na comhla. Má tá tú ag rith ar rátaí sreafa níos ísle, laghduithe titim brú. Brúigh i dtreo an tsreafa uasta, agus méaduithe titim brú, rud a chiallaíonn go gcaithfidh do chaidéal brú níos airde a ghiniúint chun friotaíocht na comhla agus an t-ualach araon a shárú. Léiríonn cuair sreafa an mhonaróra na caidrimh seo, agus ba cheart duit dul i gcomhairle leo agus tú ag sizing caidéil agus ag déanamh meastachán ar éifeachtúlacht an chórais.
Breithnithe Gléasta agus Suiteála
Leanann an comhla rialaithe treorach 4WEH 16 J caighdeáin ISO 4401-07-07-0-05, rud a chinntíonn comhoiriúnacht le dromchlaí gléasta CETOP 7. Ciallaíonn an caighdeánú seo go bhféadfá comhlaí ó mhonaróirí éagsúla a ionadú gan an t-iliomad gléasta a athdhearadh, cé gur cheart duit a fhíorú go bhfuil na sonraíochtaí go léir ag teacht le chéile sula ndéanann tú iarracht ar ionadaithe. Leanann an patrún bolt gléasta, láithreacha calafoirt, agus toisí clúdaigh foriomlána caighdeáin tionscail atá thart ar feadh na mblianta.
Ní mór aird a thabhairt ar roinnt fachtóirí chun an tsuiteáil a dhéanamh seachas díreach an chomhla a boltáil go iomadúil. Cinneann cumraíocht soláthair píolótach, arna léiriú ag seasamh 12 sa chód ordaithe, conas a shreabhann píolótach agus draein ola tríd an gcóras. Úsáideann an chumraíocht réamhshocraithe soláthar píolótach seachtrach agus draein seachtrach, a leithlisítear pasáistí inmheánacha na comhla ó bhrú ar ais sa líne umar. Is fearr a oibríonn an socrú seo d’fheidhmchláir ina bhféadfadh an líne umar brú ardaithe ó chomhpháirteanna eile a fheiceáil.
Áirítear le cumraíochtaí malartacha soláthar píolótach inmheánach le draein seachtrach (cód E) nó soláthar agus draein iomlán inmheánach (cód ET). Déanann an rogha iomlán inmheánach pluiméireacht a shimpliú ach déanann sé an comhla íogair do bhrú ar ais sa líne umar. Má sháraíonn brú líne umar cúpla barra, féadfaidh sé cur isteach ar oibriú píolótach agus a chur faoi deara aistriú sluggish nó neamhiomlán. Is fearr le formhór na n-innealtóirí cumraíochtaí draein sheachtrach (Y-port) le haghaidh feidhmeanna ríthábhachtacha nuair is tábhachtaí an iontaofacht ná pluiméireacht shimplithe.
Teocht agus Comhoiriúnacht Sreabhán
Raonta an raon teochta oibriúcháin ó -20 ° C go + 80 ° C d'ábhair róin caighdeánach. Clúdaíonn an raon seo an chuid is mó de na timpeallachtaí tionsclaíocha, cé go bhféadfadh córais téimh nó comhdhúile róin mhalartacha a bheith ag teastáil ó shuiteálacha fíorfhuar. Seasann an uasteorainn de 80 ° C do theocht oibríochta leanúnaí. Ní dhéanfaidh turais ghearr go dtí 90 ° C nó beagán níos airde damáiste láithreach don chomhla, ach cuireann teochtaí arda marthanacha dlús le díghrádú róin agus méadóidh sé sceitheadh inmheánach.
Tagann an comhla rialaithe treorach 4WEH 16 J caighdeánach le rónta NBR (rubair nítríle), atá oiriúnach d'olaí hiodrálacha peitriliam-bhunaithe cosúil le gráid HL agus HLP. Má bhaineann d’iarratas le sreabháin tinedhíonta, eistir shintéiseacha, nó oibriú ag teochtaí níos airde, ba cheart duit rónta FKM (fluoroelastomer) a shonrú ag baint úsáide as an gcód V i suíomh 14. Láimhseálann FKM teochtaí suas go 120°C agus cuireann sé in aghaidh raon níos leithne ceimiceán, cé go gcosnaíonn sé níos mó agus d’fhéadfadh tréithe tacair comhbhrú éagsúla a bheith aige.
Bíonn tionchar díreach ag glaineacht sreabhán ar shaol na comhla. Ciallaíonn na himréitigh dochta idir spól agus tolladh (5-15 micriméadar go hiondúil) gur féidir le cáithníní éillithe a bheith ina gcúis le greamú, ró-chaitheamh nó oibriú corrach. Spriocleibhéil glaineachta ISO 4406 16/13 nó níos fearr, a éilíonn scagachán sa raon 10-micriméadar le cóimheasa béite de 75 nó níos airde. Cuidíonn anailís rialta ola leat teacht ar fhadhbanna éillithe sula ndéanann siad teipeanna.
Modhanna Láraithe Spóil a Thuiscint
Úsáideann cumraíochtaí caighdeánacha comhla rialaithe treorach 4WEH 16 J lárú an earraigh, rud a chiallaíonn go gcuireann spriongaí meicniúla an spól ar ais go dtí an suíomh neodrach nuair a dhí-fhuinneamhann tú an dá solenóid. Soláthraíonn an cur chuige seo lárú iontaofa agus suíomh dearfach gan gá le cumhacht leictreach leanúnach. Gineann na spriongaí dóthain fórsa chun frithchuimilt agus aon éagothroime brú iarmharach a shárú, ag cinntiú go sroicheann an spól an lárionad fiú mura bhfuil an córas siméadrach go foirfe.
Úsáideann lárú hiodrálacha, arna léiriú ag cód H i suíomh 05, brú píolótach in ionad spriongaí chun an spól a choinneáil lárnaithe. Oireann an rogha seo le feidhmchláir a bhfuil ualaí arda táimhe acu a bhféadfadh lárú an earraigh ligean don spól sileadh beagán faoi fhórsaí neamhbhuan. Soláthraíonn lárú hiodrálach suíomh níos déine agus friotaíocht níos fearr in aghaidh ualaí turrainge, cé go n-éilíonn sé brú píolótach a bheith i láthair chun lárú chun oibre. Má chailleann tú brú píolótach le lárú hiodrálach, ní fhéadfaidh an spól filleadh ar an ionad go hiontaofa.
Baineann comhbhabhtáil leis an rogha idir lárú earraigh agus lárú hiodrálach. Tugann lárú an earraigh simplíocht agus oibríonn sé fiú le linn seichimh múchta córais. Soláthraíonn lárú hiodrálach cobhsaíocht suímh níos fearr faoi ualaí dinimiciúla ach cuireann sé spleáchas ar infhaighteacht brú píolótach. Úsáideann an chuid is mó d'fheidhmchláir thionsclaíocha lárú an earraigh mura n-éilíonn tréithe ualaigh ar leith cobhsaíocht fheabhsaithe lárnú hiodrálach.
Déileáil le Dinimic Aistrithe agus Spící Brú
Léiríonn an t-am aistrithe 100-millisecond den chomhla rialaithe treorach 4WEH 16 J an oibríocht phíolótach dhá chéim. Áirítear leis an moill seo an t-am don chomhla phíolótach aistriú, brú píolótach le tógáil sa seomra rialaithe, agus an príomh-spool chun bogadh go dtí a seasamh nua. Cé go fuaimeann 100 milleasoicind go tapa i dtéarmaí daonna, léiríonn sé na céadta réabhlóid do mhótar a ritheann ag 1,800 RPM nó gluaiseacht shubstaintiúil do shorcóir a oibríonn ar ardtreoluas.
Le linn an eatraimh aistrithe seo, féadann brú dul in airde de réir mar a dhúnann na cosáin sreafa sula n-osclaítear cosáin nua go hiomlán. Braitheann an déine ar dhinimic an chórais, lena n-áirítear ráta sreafa caidéil, cumas carntha, agus táimhe ualaigh. Úsáideann innealtóirí roinnt teicníochtaí chun na neamhbhuan seo a bhainistiú. Cuireann ionsánna throttling le cóid cosúil le B12 (orifice 1.2 mm) srian ar shreabhadh le linn aistrithe, ag moilliú an aistrithe agus ag laghdú spikes brú. Is féidir le comhlaí turrainge seachtracha, atá suite díreach os cionn an ghnáthbhrú oibriúcháin, scoilt a oscailt go hachomair chun neamhbhuan a ionsú.
Baineann cur chuige eile le saintréithe na comhla píolótach a choigeartú trí úsáid a bhaint as cóid S nó S2 i suíomh 13 den chóras ordaithe. Athraíonn na modhnuithe seo céimseata na comhla píolótach chun athrú a dhéanamh ar cé chomh tapa agus a thógann brú píolótach, rud a chuireann isteach ar luas aistrithe an phríomhspóil. Laghdaíonn aistriú níos moille spikes brú ach méadaítear am timthriall. Teastaíonn tástáil le d'fheidhmchlár ar leith chun an chothromaíocht cheart a aimsiú, agus tosaíonn go leor innealtóirí le cumraíochtaí caighdeánacha sula gcuireann tú modhnuithe leis má bhíonn fadhbanna le hiompar neamhbhuan.
Comparáid le Cineálacha Comhlaí Malartacha
Tá an comhla rialaithe treorach 4WEH 16 J san iomaíocht le roghanna eile éagsúla sa mhargadh comhla tionsclaíoch. Tairgeann Eaton Vickers an tsraith DG5V-8-H, a úsáideann gléasadh CETOP 7 (ar a dtugtar méid 8 in ainmníocht Vickers) agus a láimhseálann rátálacha brú den chineál céanna. Díríonn sraith Parker's D41VW agus comhlaí Moog's D66x freisin ar an spás iarratais céanna. Tugann gach monaróir gnéithe agus tréithe feidhmíochta beagán difriúil.
Athraíonn rátálacha sreafa de réir an mhonaróra, go páirteach mar gheall ar chaighdeáin rátála éagsúla. Luann roinnt déantúsóirí an t-uas-sreabhadh ag titeann brú níos ísle, rud a fhágann go bhfuil cuma níos suntasaí ar a gcuid sonraíochtaí ach nach léiríonn feidhmíocht an domhain fíor. Agus comhlaí á gcur i gcomparáid agat, ní mór duit cuair sreafa iarbhír a scrúdú ag do bhrú oibriúcháin seachas a bheith ag brath go hiomlán ar uaslíon sreafa. Tá an rátáil 4WEH 16 J de 300 l/nóim coimeádach agus insroichte i bhfeidhmchláir tipiciúla.
Is breithniú praiticiúil é amanna seachadta. Féadfaidh amanna luaidhe a bheith ag an 4WEH 16 J a shíneann go dtí 21 seachtaine le haghaidh roinnt cumraíochtaí, rud a éilíonn pleanáil chun cinn agus d'fhéadfadh go gcoimeádfaí spártha ríthábhachtacha san fhardal. D’fhéadfadh soláthraithe malartacha amanna tionscanta níos giorra a thairiscint, agus tá ciall le foinsí cúltaca cáilitheacha d’fheidhmchláir atá ríthábhachtach do tháirgeadh. Cinntigh go bhfuil comhlaí ionaid ag teacht le gach sonraíochtaí, lena n-áirítear toisí gléasta, cumas sreafa, rátálacha brú, agus tréithe freagartha.
Riachtanais Cothabhála agus Saol Seirbhíse
Leathnaíonn cothabháil cheart saol seirbhíse na comhla rialaithe treorach 4WEH 16 J go suntasach. Cuireann athruithe rialta ola agus athsholáthar scagairí cosc ar éilliú ó charnadh sna himréitigh daingean idir spól agus tolladh. Baineann an chuid is mó de na córais hiodrálacha leas as athruithe ola gach 2,000 go 4,000 uair an chloig oibríochta, cé gur cheart go mbeadh coinníollacha oibriúcháin agus torthaí anailíse ola mar threoir don sceideal iarbhír.
Léiríonn caitheamh róin an príomhfhachtóir a theorannú saoil do chomhlaí hiodrálacha. De réir mar a dhíghrádaíonn rónta, méadaíonn sceitheadh inmheánach, rud a fhágann go n-oibríonn sluggish, éifeachtacht laghdaithe, agus sa deireadh teip iomlán ar aistriú. De ghnáth maireann rónta NBR 10,000 go 20,000 uair an chloig in ola ghlan ag teochtaí measartha. Féadfaidh rónta FKM maireachtáil níos faide, go háirithe ag teochtaí ardaithe nuair a dhíghrádódh NBR go tapa. Léiríonn breathnú ar amanna sealaithe méadaithe nó sruth sorcóra caitheamh róin agus molann riachtanais chothabhála atá le teacht.
Tá feisteáin róin ar fáil (páirtuimhir R900306345 le haghaidh roinnt cumraíochtaí) a chuimsíonn na comhpháirteanna caitheamh go léir. Éilíonn atógáil comhla coinníollacha oibre glan, uirlisí cuí, agus aird ar glaineacht. Is fearr le go leor oibríochtaí babhtáil i gcomhlaí spártha atógtha le linn uaireanta táirgthe agus comhlaí teipthe a atógáil le linn tréimhsí cothabhála sceidealta. Laghdaíonn an cur chuige seo aga neamhfhónaimh agus cinntíonn sé gur féidir le teicneoirí an t-am is gá a ghlacadh chun glanadh agus iniúchadh ceart a dhéanamh.
Fabhtcheartú Fadhbanna Coitianta
Nuair a theipeann ar an gcomhla rialaithe treorach 4WEH 16 J aistriú nó nuair a aistrítear go neamhiomlán, tá roinnt cúiseanna féideartha ann. Tosaigh leis an taobh leictreach trí fhíorú go bhfaigheann solenoids voltas ceart agus reatha. Is féidir le multimeter voltas a dhearbhú ag an gcónascaire, agus deimhníonn tomhas reatha nach bhfuil an corna oscailte nó giorraithe. Ligeann an sárú láimhe (N9) duit a thástáil an féidir leis an gcomhla aistriú go meicniúil fiú mura bhfuil an rialú leictreach ag obair.
Tá brú píolótach neamhleor ina chúis le haistriú sluggish nó neamhiomlán. Tomhais brú ag an gcalafort X chun a fhíorú go dtagann sé laistigh den raon barra 5-12. D’fhéadfadh brú píolótach íseal a bheith mar thoradh ar scagaire píolótach plugáilte, srianta ar línte soláthair píolótach, nó fadhbanna leis an gcomhla píolótach féin. Is féidir le brú ar ais líne umar ard (le cumraíochtaí draein inmheánacha) brú píolótach éifeachtach a laghdú freisin trí chur i gcoinne an chomhartha píolótach.
De ghnáth is fadhbanna nó comhlaí eadrannacha é greamú a bhaineann le héilliú a aistríonn treo amháin ach nach n-athraíonn an treo eile. Má tá amhras ort faoi éilliú, seiceáil glaineacht an ola agus scrúdaigh na scagairí le haghaidh smionagar neamhghnách. Uaireanta is féidir leat comhla greamaithe a shaoradh trí na solenoidí a fhuinneamh arís agus arís eile agus tú ag cnagadh ar an gcorp comhla go réidh le mallet bog, cé nach soláthraíonn sé seo ach faoiseamh sealadach. Beidh gá le glanadh nó athsholáthar cuí le haghaidh buanfheistithe.
Breithnithe Costais agus Straitéis Soláthair
De ghnáth bíonn praghsanna margaidh don chomhla rialaithe treorach 4WEH 16 J idir $1,300 agus $2,000 ag brath ar chumraíocht, cainníocht agus soláthraí. Déanann roghanna saincheaptha cosúil le rónta speisialta, lárú hiodrálach, nó tréithe freagartha modhnaithe praghsanna a bhrú i dtreo an ceann is airde. Is minic a fhaigheann ceannacháin toirte lascainí, agus is féidir feabhas a chur ar amanna praghsála agus seachadta le caidreamh a bhunú le dáileoir.
Ciallaíonn na hamanna tionscanta méadaithe do roinnt cumraíochtaí go gcaithfidh tú soláthar a phleanáil go cúramach. I gcás feidhmeanna atá ríthábhachtach maidir le táirgeadh, tá ciall le comhla spártha a choinneáil san fhardal in ainneoin an chostais chaipitil. Ríomh costas aga neamhfhónaimh do d’oibríochta—má sháraíonn uair an chloig de tháirgeadh caillte an costas a bhaineann le comhla spártha, éiríonn an cás gnó le haghaidh fardail simplí. Coinníonn roinnt oibríochtaí linn comhlaí atógtha a rothlaíonn siad trí sheirbhís mar athchur coisctheach.
Athraíonn roghanna íocaíochta de réir soláthraí agus réigiúin. Tairgeann roinnt dáileoirí i margaí cosúil leis an India pleananna EMI (tráthchuid mhíosúil chothrom) a leathnaíonn an costas le himeacht ama, ar féidir leo cabhrú le bainistiú sreabhadh airgid. D’fhéadfadh glan 30 lá nó glan 60 lá a bheith i dtéarmaí caighdeánacha. I gcás orduithe móra nó caidrimh leanúnacha, tá ciall le téarmaí íocaíochta fabhracha a chaibidil mar chuid den phacáiste luach iomlán.
Dea-Chleachtais um Chomhtháthú Córais
Chun an comhla rialaithe treorach 4WEH 16 J a chomhtháthú isteach i gcóras hiodrálach, ní mór aird a thabhairt ar roinnt fachtóirí lasmuigh den chomhla féin. Oibríonn an dearadh lárionad dúnta is fearr le caidéil díláithrithe athraitheacha ar féidir leo sreabhadh a laghdú mar fhreagra ar bhrú an chórais. Éilíonn caidéil díláithrithe seasta sreabhadh leanúnach trí chomhla faoisimh i neodrach, a ídíonn fuinneamh agus a ghineann teas. Má tá tú i bhfostú le caidéal fosaithe, smaoinigh an mbeadh dearadh comhla lárionaid oscailte níos fearr.
Bíonn tionchar ag dearadh iomadúil ar fheidhmíocht agus ar inseirbhíse. Trí an chomhla a aistriú go díreach chuig iomadúil, déantar pluiméireacht a shimpliú ach bíonn baint níos mó ag baint le hathsholáthar comhla toisc go gcaithfidh tú an iomadúil a dhraenáil agus naisc iolracha a bhriseadh. Úsáideann roinnt dearaí plátaí ceapaire nó fo-phlátaí a ligeann duit an comhla a bhaint agus naisc hiodrálacha eile a chothabháil. Tá costas breise agus méid suiteála beagán níos mó i gceist leis an gcomhbhabhtáil.
Tá machnamh cúramach tuillte ag cosaint ciorcaid. Is féidir le comhla faoisimh atá ag gníomhú go díreach i gcomhthreo leis an gcomhla rialaithe treorach 4WEH 16 J trasnáin brú a ghabháil níos tapúla ná faoiseamh an phríomhchórais. Socraigh an comhla turrainge seo thart ar 30-50 barra os cionn an ghnáthbhrú oibriúcháin ionas nach gcuirfidh sé isteach ar oibriú rialta ach go n-osclaíonn sé go tapa le linn neamhbhuan. Ní gá don acmhainn sreafa ach spící gairide a láimhseáil, agus mar sin oibríonn comhla réasúnta beag go breá.
Samplaí Feidhmchláir agus Cásanna Úsáide
Is ionann meaisíní múnlaithe insteallta agus iarratas coitianta ar an 4WEH 16 J. Éilíonn na meaisíní seo rialú iontaofa ar sorcóirí hiodrálacha móra a sholáthraíonn fórsa clampála agus brú insteallta. Meaitseálann dearadh an ionaid dúnta go maith leis na córais athraitheacha caidéil a úsáidtear go hiondúil i meaisíní múnlaithe nua-aimseartha. Freastalaíonn na hamanna rothair a thomhaistear i soicindí ar luas lasctha 100 milleasoicind na comhla gan phionós.
Úsáideann cófraí foirmithe miotail comhlaí rialaithe treorach chun reithí a shuíomh agus chun oibríochtaí foirmithe a rialú. Is minic go mbíonn fórsaí arda ag luasanna réasúnta mall i gceist le hiarratais preasa, rud a chiallaíonn rátaí sreafa ardbhrú ach measartha. Láimhseálann an rátáil brú 350 barra den leagan H-4WEH 16 J na hualaí seo go compordach. Seasann an tógáil láidir leis na hualaí turrainge agus an chreathadh atá coitianta i dtimpeallachtaí preasa.
D’fhéadfadh trealamh tógála cosúil le tochailteoirí agus lódairí na comhlaí seo a úsáid in feidhmeanna áirithe, cé go n-úsáideann trealamh soghluaiste córais braite ualaigh le cumraíochtaí éagsúla comhla níos coitianta. Is féidir le trealamh tógála stáiseanóireachta ar nós caidéil choincréite nó láimhseálaithe ábhair leas a bhaint as cumais 4WEH 16 J. Is é an príomh-bhreithniú ná tréithe na comhla a mheaitseáil le ham timthriall an iarratais, próifíl ualaigh agus coinníollacha comhshaoil.
An Cinneadh Deiridh a Dhéanamh
Is éard atá i gceist le roghnú na comhla rialaithe treorach 4WEH 16 J ná a mheas an bhfuil a saintréithe ag teacht le do riachtanais iarratais. De bharr dearadh an ionaid dúnta, oibriú píolótach, agus gléasta CETOP 7 tá sé oiriúnach do chineálacha sonracha córas. Má tá tú ag obair le caidéil díláithrithe inathraithe, tá cumas ardbhrú de dhíth ort, agus má tá tú in ann an t-am freagartha a chomhlíonadh, ní mór breithniú dáiríre a dhéanamh ar an gcomhla seo.
Éilíonn an córas cód ordaithe aird chúramach chun an chumraíocht cheart a roghnú. Cinneann seasamh 01 rátáil brú (H le haghaidh 350 bar), socraíonn seasamh 10 voltas (G24 le haghaidh 24 VDC), agus rialaíonn seasamh 12 cumraíocht soláthair píolótach. Má thógtar am chun na cóid seo a thuiscint agus má dhéantar dul i gcomhairle le tacaíocht theicniúil, cuirtear cosc ar bhotúin ordaithe as a dtagann moilleanna agus saincheisteanna comhoiriúnachta féideartha.
Smaoinigh ar chostas iomlán na húinéireachta, ní hamháin ar an bpraghas ceannaigh tosaigh. Fachtóir ar ghnóthachain éifeachtúlachta fuinnimh ó dhearadh an ionaid dúnta, riachtanais chothabhála, shaol seirbhíse ionchais, agus infhaighteacht páirteanna breise. Is minic go mbíonn comhla a chosnaíonn níos mó ar dtús ach a sheachadann iontaofacht níos fearr agus tomhaltas fuinnimh níos ísle níos saoire thar a saolré. Tá cuntas teiste bunaithe ag an 4WEH 16 J in iarratais thionsclaíocha, rud a laghdaíonn an baol fadhbanna gan choinne agus a sholáthraíonn muinín i bhfeidhmíocht fhadtéarmach.
