Nuair a bhíonn tú ag obair le córais hiodrálacha, is féidir leis an gcomhla rialaithe treorach ceart d'oibríocht a dhéanamh nó a bhriseadh. Tá cáil tuillte ag comhla rialaithe treo Bosch Rexroth 4WE 10 E mar chapall oibre iontaofa in iarratais thionsclaíocha, agus tá cúiseanna maithe ann go leanann innealtóirí ag teacht ar ais chuige.
Cad a Dhéanann Comhla rialaithe treorach 4WE 10 E Speisialta

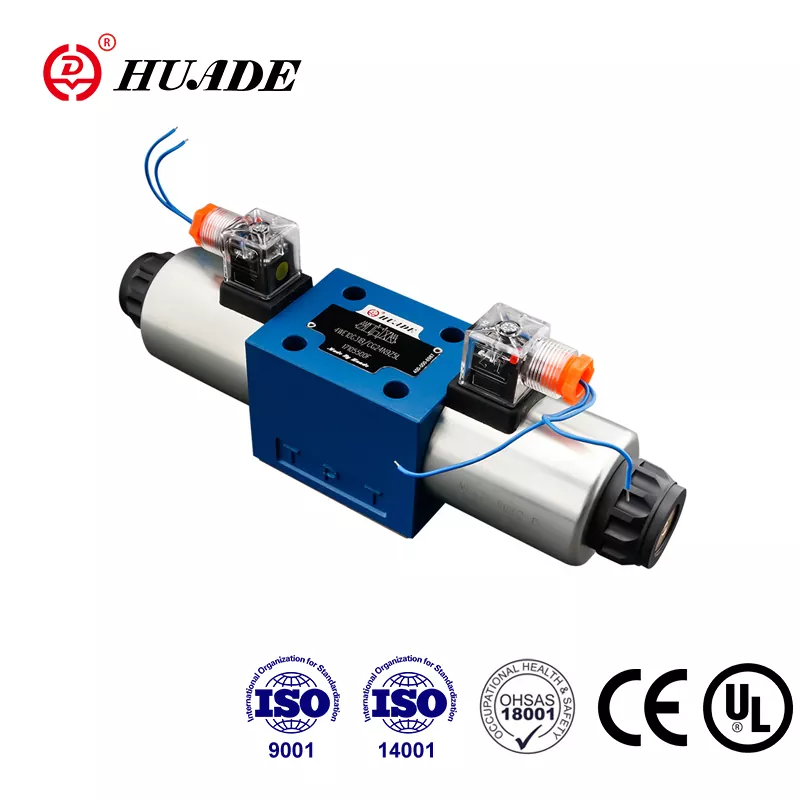

Is comhla solenoid dírghníomhaíoch é an Rexroth 4WE 10 E a rialaíonn conas a ghluaiseann sreabhán hiodrálach trí do chóras. Smaoinigh air mar rialtóir tráchta do do ola hiodrálacha. Insíonn sé don leacht cá háit le dul, cathain a stopfaidh sé, agus cén bealach le tabhairt. Úsáideann an comhla áirithe seo cornaí leictreamaighnéadacha chun spól inmheánach a aistriú, a atreoraíonn an sreabhadh ansin chun do shorcóirí hiodrálacha nó do mhótair a aistriú go díreach mar a theastaíonn uait iad.
Is é an rud a leagann an comhla rialaithe treorach seo óna chéile ná a dearadh lárionad dúnta, marcáilte leis an "E" sin ina hainm. Nuair a shuíonn an comhla ina seasamh neodrach, fanann na calafoirt go léir bac. Coinníonn do actuator hiodrálach a shuíomh gan aon sileadh, rud atá tábhachtach go leor nuair a bhíonn tú ag tógáil ualaí troma nó nuair a bhíonn ort rud éigin a choinneáil go foirfe fós.
An Uimhir Mhúnla a Bhriseadh
Insíonn an t-ainm 4WE 10 E gach rud duit faoi na rudaí a dhéanann an comhla seo. Ciallaíonn an "4" go bhfuil ceithre chalafort aige chun do línte hiodrálacha a nascadh. Léiríonn an "WE" gur comhla rialaithe treorach atá ag gníomhú go díreach é le hoibriú solenoid. Tagraíonn an "10" dá mhéid, a leanann an caighdeán NG10, ar a dtugtar freisin CETOP 5 nó ISO 4401-05-04-0-05. Ciallaíonn an caighdeánú seo go mbeidh an Rexroth 4WE 10 E oiriúnach go fisiciúil ar aon dromchla gléasta atá deartha le haghaidh comhlaí NG10, rud a thugann solúbthacht duit agus tú ag athsholáthar seantrealaimh nó ag tógáil córais nua.
Déanann an t-ainmniú "E" cur síos ar chumraíocht an spól. I saol na comhla, is ionann litreacha éagsúla agus patrúin sreafa éagsúla. Coinníonn an E-cineál gach calafort dúnta sa suíomh lár, rud a fhágann go bhfuil sé iontach nuair is gá duit ualach a choinneáil seasta gan aon ghluaiseacht.
Ábaltachtaí Teicniúla a Bhaineann Leat
Láimhseálann an comhla rialaithe treorach 4WE 10 E brú tromchúiseach. Is féidir leis oibriú ag suas le 350 barra ar na príomh-chalafoirt, rud a aistríonn go dtí thart ar 5,075 punt in aghaidh an orlach cearnach. Is leor sin don chuid is mó d'fheidhmchláir thionsclaíocha troma, ó mheaisíní múnlaithe insteallta go trealamh tógála.
Athraíonn cumas sreafa ag brath ar cibé an roghnaíonn tú DC nó cumhacht AC. Gluaiseann an leagan DC den chomhla rialaithe treorach Rexroth seo suas le 160 lítear in aghaidh an nóiméid, agus uasmhéadaíonn an leagan AC ag 120 lítear in aghaidh an nóiméid. Tá an difríocht seo ann toisc go ngineann cornaí AC níos mó teasa nuair a fhanann an chomhla energized, mar sin cuireann Bosch Rexroth teorainn leis an sreabhadh chun fadhbanna róthéamh a chosc.
Bíonn tábhacht ag baint le ham freagartha nuair a bhíonn gluaiseachtaí gasta beachta uait. Téann an 4WE 10 E ar aghaidh i 45 go 70 milleasoicind agus scaoileann sé i 35 go 45 milleasoicind nuair a bhíonn cumhacht DC á úsáid. Tá sé sin tapa go leor don chuid is mó de línte táirgeachta uathoibrithe. Más gá duit oibriú níos míne fós, is féidir leat ionsátaí taise roghnacha a chur leis a mhoillíonn an gníomh aistrithe chun turraing a laghdú i do chóras.
Conas a Oibríonn an Lárionad Dúnta
Tugann cumraíocht spool E-cineál a cumas ualachchoinneála don chomhla rialaithe treorach seo. Pictiúr trí phost: lár, clé, agus ar dheis. I suíomh an ionaid, tailte inmheánacha ar an spól bloc na ceithre calafoirt. Ceanglaíonn Port P le do chaidéal, téann calafort T chuig do umar, agus nascann calafoirt A agus B le do actuator. Nuair a fhanann gach rud bacáilte, ní féidir leis an ola atá gafa i do shorcóir éalú, mar sin fanann d'ualach díreach san áit ar fhág tú é.
Fuinneamh an corn "a", agus an spól shifts ar chlé. Anois nascann calafort P le port A agus draenálann calafort B go port T. Síneann do actuator. Athraigh go dtí an coil "b", agus bogann an spól ar dheis, ag aisiompú an patrún sreafa. Cothaíonn Port P port B agus filleann calafort A ar an umar, ag tarraingt siar do actuator.
Feidhmíonn an socrú lárionad dúnta seo go foirfe le haghaidh feidhmeanna cosúil le táblaí ardaithe, teanntáin, agus meaisíní preasa nuair a bhíonn níos mó tábhachta ag coinneáil suímh ná éifeachtúlacht fuinnimh. Is é an comhbhabhtáil ná go gcoimeádann do chaidéal brú tógála fiú nuair nach mbíonn aon rud ag bogadh, rud a ghineann teas agus a chuireann amú fuinnimh. De ghnáth déanfaidh tú an Rexroth 4WE 10 E seo a phéireáil le comhla faoisimh chun do chóras a chosaint.
Feidhmchláir Fhíordhomhanda
Úsáideann gléasraí déantúsaíochta an comhla rialaithe treorach 4WE 10 E ar bhealaí iomadúla. Braitheann meaisíní múnlaithe insteallta air chun clampáil múnla a rialú le cruinneas. Úsáideann trealamh dí-réitigh é chun páirteanna miotail a shuíomh go cruinn. Baineann innealra tógála leas as a chumas suíomhanna buicéad agus borradh a choinneáil ar fhánaí gan aon sileadh.
Taispeánann an comhla freisin in iarratais mhara, trealamh miotalóireachta, agus córais déantúsaíochta beachtas. Aon uair a theastaíonn uait actuator hiodrálach chun fanacht faoi ualach, seachadann dearadh lárionad dúnta na comhla rialaithe treorach Rexroth seo an rialú atá uait.
Suiteáil agus Suiteáil

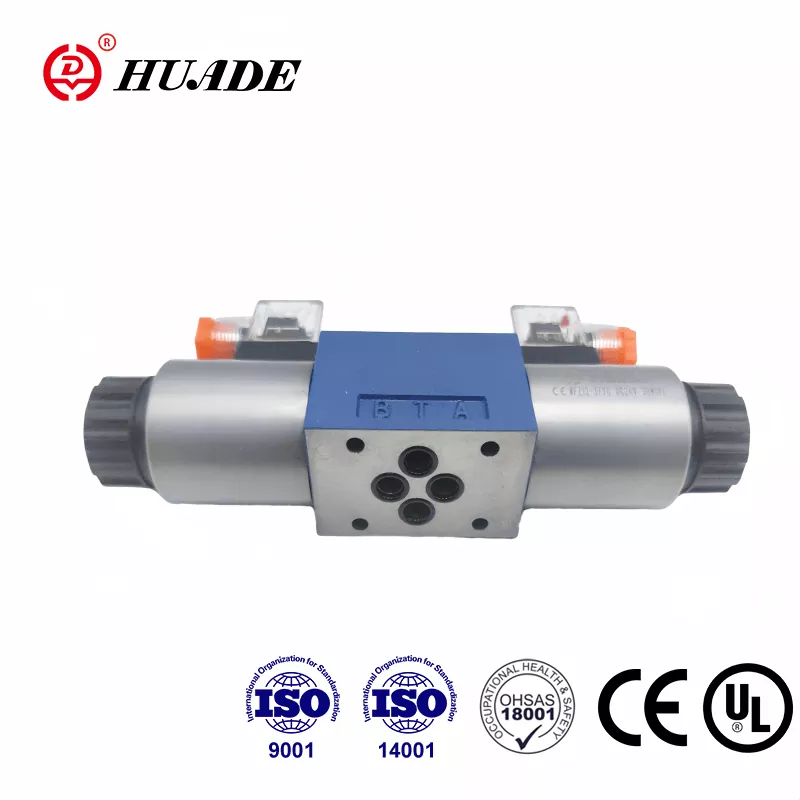

Gléasann an 4WE 10 E go díreach chuig fochlár a mheaitseálann caighdeán NG10. Déanann an cur chuige modúlach seo suiteáil agus athsholáthar a shimpliú. Is féidir leat comhlaí breise a chruachadh ar a bharr ag baint úsáide as bloic iomadúil, ag tógáil cóimeálacha comhla dlúth a shábhálann spás agus a laghdaíonn líon na bpíobáin agus na bhfeisteas a theastaíonn uait.
Tugann an dearadh solenoid fliuch-armature buntáistí praiticiúla. Suíonn an corna in ola, rud a chabhraíonn le teas a scaipeadh agus a laghdaíonn torann. Is féidir leat an tionól corna a rothlú 360 céim chun an cónascaire leictreach a shuíomh cibé áit is áisiúla. Má theipeann ar chorna, is féidir leat é a athsholáthar gan do chóras hiodrálach a dhraenáil, rud a íoslaghdaíonn am aga.
Leanann naisc leictreacha an caighdeán DIN EN 175301-803, le rátálacha cosanta IP65 nó IP67 ag brath ar do chumraíocht. I measc na roghanna voltais tá 12, 24, 110, agus 230 volta do chumhacht DC agus AC, le lamháltas móide nó lúide 10 faoin gcéad.
Comparáid a dhéanamh le Roghanna Eile
Nuair a bheidh tú ag siopadóireacht le haghaidh comhla rialaithe treorach i méid NG10, tiocfaidh tú ar roghanna eile ó Parker, Eaton, agus déantúsóirí eile. Tugann sraith Parker D3W rátálacha brú agus sreafa comhchosúla ach athraíonn sé níos moille, ag tógáil thart ar 110 milleasoicind chun freagairt. Meaitseálann an Eaton DG4V-5 an toilleadh sreafa ach ní shonraíonn sé a mhinicíocht rothaíochta chomh soiléir.
Seasann an Rexroth 4WE 10 E amach lena am freagartha níos tapúla agus cumas rothaíochta níos airde. Is féidir leis suas le 15,000 oibríocht lasctha in aghaidh na huaire a láimhseáil, rud a fhágann go bhfuil sé oiriúnach do phróisis uathoibrithe ardluais. Tugann an rogha malartaithe inchoigeartaithe níos mó smacht duit freisin ar cé chomh tapa agus a aistríonn an chomhla, ag cabhrú leat iompar do chórais a mhionchoigeartú.
Athraíonn praghas go forleathan bunaithe ar shonraíochtaí agus ar an áit a gceannaíonn tú. Tosaíonn cumraíochtaí bunúsacha na comhla rialaithe treorach Rexroth seo thart ar $56, agus is féidir le leaganacha le bratuithe speisialta, voltas saincheaptha, nó rónta feabhsaithe níos mó ná $1,200. Gheobhaidh tú iad trí dháileoirí oifigiúla Bosch Rexroth, tithe soláthair tionsclaíochta, agus ionaid mhargaidh ar líne. Nuair a bhíonn tú ag ceannach, deimhnigh go bhfuil an uimhir mhúnla ag teacht go díreach le do riachtanais, ag tabhairt aird ar leith ar an rátáil voltais agus ar an gcineál spól.
A Choimeád ar Rith
Is é an namhaid is mó d'aon chomhla rialaithe treorach ná éilliú. Is cúis le cáithníní salachair i d’ola hiodrálacha an spól a chloí, rud a fhágann go mbíonn oibriú corrach nó teip iomlán ann. Ní mór don 4WE 10 E ola a scagadh go 10 miocrón, a fhreagraíonn do leibhéil glaineachta NAS 1638 Class 9 nó ISO 4406 20/18/15.
Tosaíonn cothabháil rialta le monatóireacht a dhéanamh ar do chuid ola. Seiceáil an bhfuil dídhathú ann, rud a léiríonn róthéamh nó ocsaídiú. Déan tástáil ar shlaodacht go tréimhsiúil toisc go mbíonn tionchar ag ola atá ró-tanaí nó ró-tiubh ar fheidhmíocht na comhla. Athsholáthar na scagairí de réir an sceidil, agus smaoinigh ar thomhasairí brú a shuiteáil chun fadhbanna a aimsiú go luath.
Nuair a fheidhmíonn an comhla rialaithe treorach Rexroth seo, is gnách go léiríonn na hairíonna cúiseanna sonracha. Má chloíonn an comhla ach go n-oibríonn sé nuair a bhrúnn tú an lámhleabhar a shárú, is dócha go mbeidh éilliú. Is minic go mbíonn cornaí dóite ar leaganacha AC mar thoradh ar shreabhadh iomarcach rud a fhágann go gcloíonn an spól agus é fuinneamh, ag róthéamh an chorna. Is gnách go dtagann sceitheadh seachtrach ó rónta caite, agus taispeánann sceitheadh inmheánach mar ghluaiseacht actuator mall, spúinseach.
Éilíonn glanadh an chomhla cúram. Bain as an gcóras é, díchóimeáil go cúramach é, agus glan an tolladh agus an spól le WD-40 nó tuaslagóir comhchosúil. Séid amach pasáistí le haer comhbhrúite agus déan iniúchadh ar chaitheamh nó damáiste. Bain úsáid as an trealamh ceart le haghaidh do leagan comhla a athsholáthar rónta, ag tabhairt faoi deara go dteastaíonn rónta FKM seachas rubar caighdeánach NBR le hiarratais ardteochta.
An Rogha Ceart a Dhéanamh
Tá an comhla rialaithe treorach 4WE 10 E ar fheabhas nuair a bhíonn cúrsaí ualachiompartha i gceist. Coisceann a dhearadh lárionad dúnta sruthlú, tacaíonn a fhreagairt thapa le uathoibriú, agus déanann a fheistis chaighdeánaithe an tsuiteáil a shimpliú. Ligeann an tógáil modúlach duit ciorcaid rialaithe casta a thógáil i spásanna dlúth, agus cuireann na cornaí armature fliuch saol seirbhíse fada le cothabháil íosta.
Smaoinigh ar an trádáil fuinnimh. Coinníonn an t-ionad bactha sin do chaidéil luchtaithe fiú nuair nach mbíonn aon rud ag bogadh, ag giniúint teasa agus ag ídiú cumhachta. Más mó an éifeachtúlacht fuinnimh ná an coimeád suímh i d’iarratas, féach ar spóil de chineál J a dhíluchtaíonn an caidéal i neodrach. I gcás feidhmchlár a dteastaíonn snámhphointe saor uathu, d’fhéadfadh go n-oibreodh cumraíochtaí ionad oscailte de chineál H níos fearr.
Meaitseáil do chóras leictreach leis an gcomhla go cúramach. Láimhseálann leaganacha DC sreabhadh níos airde agus freagraíonn siad níos tapúla, rud a fhágann gurb iad an rogha réamhshocraithe don chuid is mó d'iarratais tionsclaíocha. Oibríonn cumhacht AC go breá le haghaidh oibríochtaí níos moille ach cuimhnigh go bhfuil teorainn sreabhadh 120-lítear in aghaidh an nóiméid chun damáiste coil a chosc.
Tá áit bainte amach ag an Rexroth 4WE 10 E i hiodrálaic thionsclaíoch le blianta fada de fheidhmíocht chruthaithe. Mar gheall ar an meascán de chumas ardbhrú, freagairt thapa, agus coinneáil ualaigh iontaofa, is rogha láidir é d'iarratais éilitheacha. Coinnigh do ola glan, roghnaigh an chumraíocht spól ceart do do chuid riachtanas, agus soláthróidh an comhla rialaithe treorach seo blianta de sheirbhís iontaofa. Cibé an bhfuil tú ag athsholáthar comhla atá ann cheana féin nó ag dearadh córas nua, cabhraíonn sé leat an tairbhe is mó a bhaint as do threalamh hiodrálach a thuiscint cad a dhéanann an tic 4WE 10 E.
