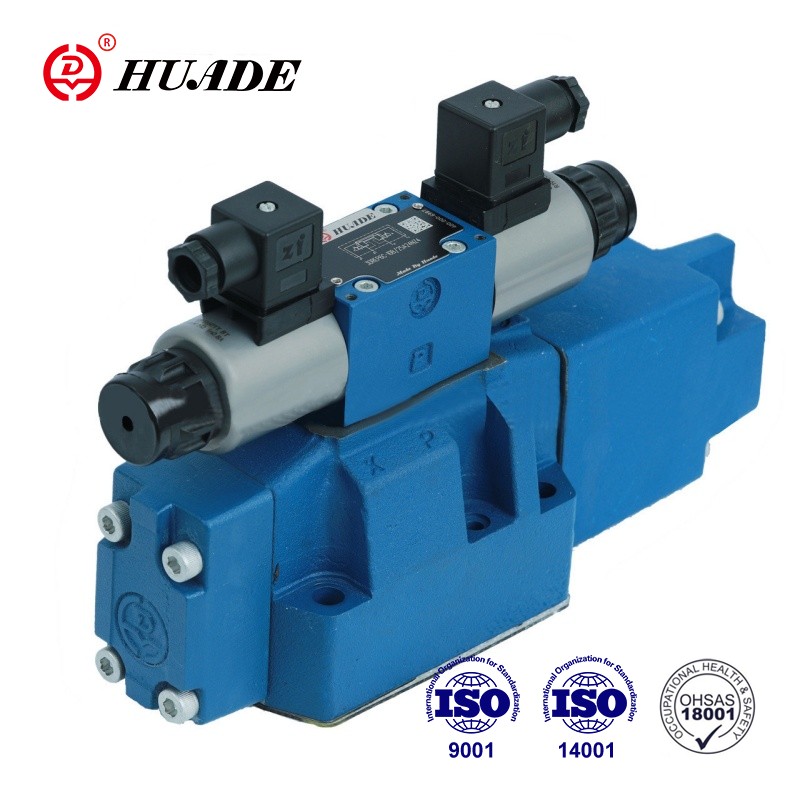

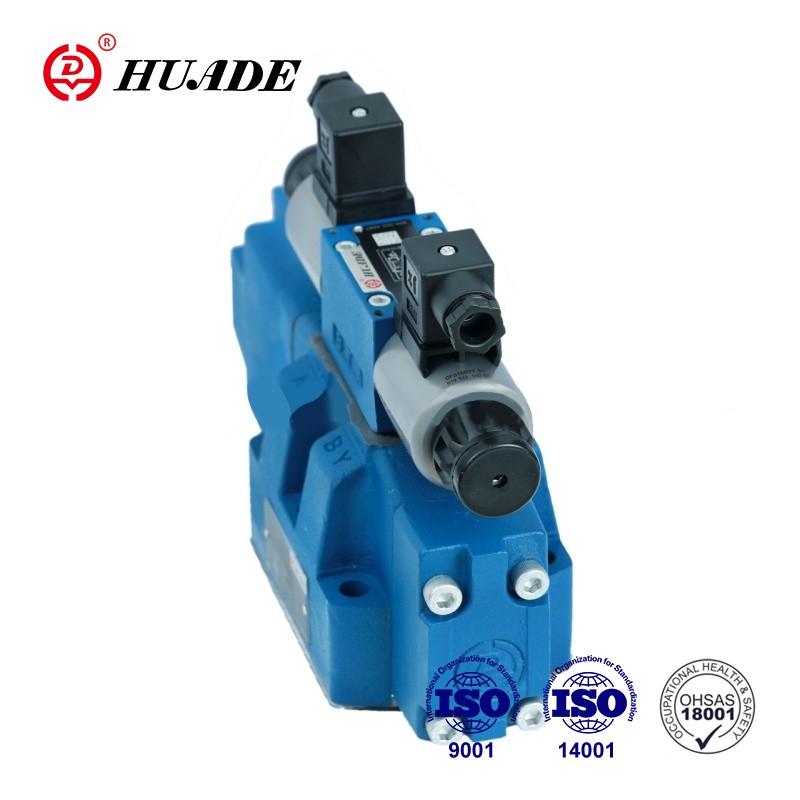

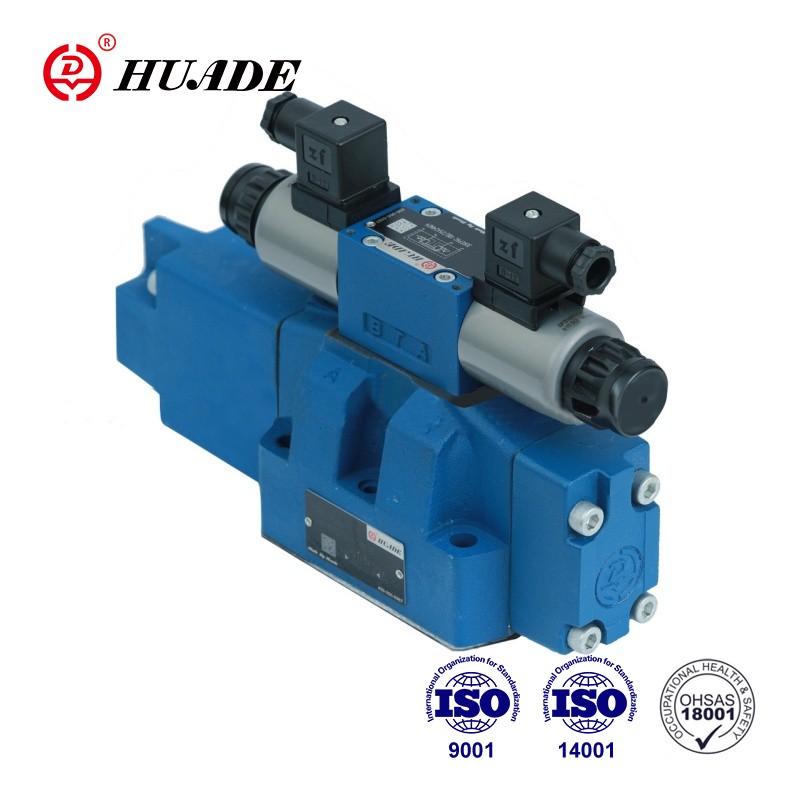

Is comhlaí 4-bhealach iad na comhlaí cineál HD-4WRZ a ghníomhaítear trí solenoidí comhréireacha. Úsáidtear iad chun treo agus ráta sreafa a rialú. Tá ardteicneolaíocht tugtha isteach ag Huade Hydraulic ó Rexroth. Tar éis blianta de thaighde agus forbairt neamhspleách, tá feidhmíocht den scoth ag na comhlaí comhréireacha a tháirgtear ag Huade, is féidir a bheith inchomparáide leo siúd de bhrandaí barr-sraith.
| hiodrálacha | |||||
| Méid ainmniúil | 10 | 16 | 25 | 32 | |
| Brú oibriúcháin | soláthar ola píolótach seachtrach | 3~10 | |||
| - Comhla phíolótach (MPa) | soláthar ola píolótach inmheánach | 10~31.5 | 10~35 | ||
| - Príomh-chomhla (MPa) | 31.5 | 35 | |||
| Brú líne fillte (MPa) | Port T (draein ola píolótach extermal) | 31.5 | 25 | 25 | 15 |
| Port T (traein ola píolótach eatramhach) | 3 | ||||
| Port Y | 3 | ||||
| Toirt ola phíolótach (cm3) le haghaidh gluaiseacht spól 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Sreabhadh ola phíolótach ag port X agus Y (L/nóim) le haghaidh comhartha ionchuir céimnithe 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Sreabhadh tríd an bpríomh-chomhla (L/nóim) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| Sreabhán brú | Mianra oi1 go DIN 51 524 | ||||
| Raon teochta sreabhach brú ( ℃) | -20~80 | ||||
| Raon slaodachta (mm2/s) | 20~380 | ||||
| Suiteáil | roghnach, b'fhearr cothrománach | ||||
| Meáchan don leagan WRZ... (do WRZE"0.2kg sa bhreis) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Leictreach | |||
| Cineál comhla | Meán Fómhair | Tá sé fiuchphointe | |
| Cineál voltais | DC | ||
| Uas. reatha (A) | 1.5 | 2.5 | |
| Friotaíocht corna solenoid (Ω) | Luach fuar ag 20 ℃ | 4.8 | 2 |
| Luach uasta.warm | 7.2 | 3 | |
| Cosaint | IP65 | ||
| Teocht an choil (℃) | suas le 150 | ||
| Dleacht % | 100 | ||
| Rialú leictreonaic | HD-VT-VSPA2-50-1X/. | leictreonaic rialaithe comhtháite | |
Gnéithe:
▶ Comhla treorach comhréireach a oibrítear le píolótach
▶ Le haghaidh gléasta fophláta
▶ Rialú treo agus ráta sreafa
▶ Spól rialaithe earraigh-lárnach
▶ Leictreonaic rialaithe comhla agus comhréireach ó fhoinse amháin
Feidhmchlár:
Is é feidhm comhlaí HD-4WRZ ná treo agus ráta sreafa a rialú.
Cuimsíonn an chomhla go bunúsach: comhla píolótach ①, príomh-spool ④, príomh-chomhla ⑥, agus earrach lárnach ③. Leis an solenoid B sa riocht dí-éilithe bogann an spól rialaithe ② go dtí an taobh dheis. Tá an soláthar ola píolótach chuig an gcomhla píolótach inmheánach trí chalafort P nó seachtrach trí chalafort X. Sreabhann an ola phíolótach tríd an gcomhla píolótach ① isteach sa seomra brú agus bogann an príomh-spool ④ i gcomhréir leis an ionchur leictreach signal.The nasc ó P go A agus ó B go T trí tras-ailt de chineál orifice le saintréithe sreafa forásach.
Leis an solenoid A sa riocht dí-éilithe bogann an príomh-spool go dtí an taobh clé.An nasc ó P go B agus ó A go T. Dífhuinnmhiú an t-solaoideach, bogtar an spól rialaithe agus an spól píolótach ④ ar ais ina n-ionad. seasaimh.
Siombail de Chomhla Treo Chionmhar 4WRZ-7X
