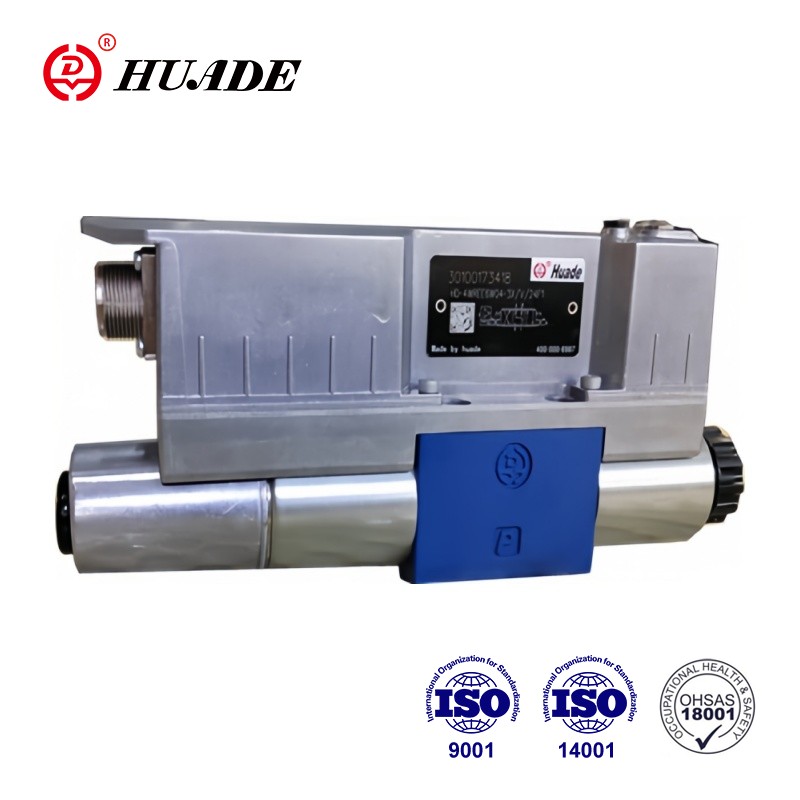

Is comhla treo comhréireach díreach é an comhla Cineál 4Wree6-3X le haiseolas suíomh leictreach agus leictreonaic chomhtháite (OBE). 4Wree6-3x Tá comhlaí comhréireacha tar éis deimhniú CE a rith. Tá an brú oibriúcháin uasta suas le 350 barra. Tá sé ar cheann de phríomhtháirgí Huade Hydraulic. Tá feidhmíocht chobhsaí agus praghas saor coibhneasta ag an gcomhla 4wree6-3x seo.
| Ginearál | ||
| Ualach | ▶ Comhla le dhá solenoids (kg) | 2.6 |
| ▶ Comhla le solenoid amháin (kg) | 2.1 | |
| Suíomh suiteála | aon cheann, cothrománach más féidir | |
| Raon teochta comhthimpeallach (℃) | -20… +60 | |
| Raon teochta stórála le cosaint UV (℃) | +5… +40 | |
| Teocht iompair (℃) | –30… +80 | |
| An t -am stórála uasta (blianta) | 1 | |
| Tástáil Sín de réir DIN EN 60068-2-6 | 10 ... 2000 Hz / uasmhéid de 10 g / 10 timthriall / 3 aiseanna | |
| Tástáil torainn go DIN i 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g buaic / 30 nóiméad. / 3 aiseanna | |
| Turraing iompair de réir DIN EN 60068-27 | 15 g / 11 ms / 3 suaití / 3 aiseanna | |
| Turraing de réir DIN EN 60068-27 | 15 g / 11 ms / 1000 suaití / 3 aiseanna | |
| Taiseachas uasta coibhneasta (gan aon chomhdhlúthú) % | 95 | |
| Teocht dromchla uasta solenoid (℃) | 150 (Oibriú Aonair) | |
| Luach MTTFD De réir EN ISO 13849 (blianta) | 150 | |
| Comhréireacht | ▶ CE de réir threoir EMC 2014/30/AE, a tástáladh de réir EN 61000-6-2 agus EN 61000-6-3 ▶ Treoir ROHS 2015/65/AE ▶ Ordanáis Reach (CE) uimh. 1907/2006 | |
| Comhoiriúnacht timpeallachta | ▶ Aeráid | Iniúchadh Comhshaoil de réir EN 60068-2 |
| hiodrálach | ||
| Uasbhrú oibriúcháin | ▶ Port A, B, P Bar | 350 |
| ▶ Bar barra calafoirt | 210 | |
| Uas -sreabhadh (molta) (L/min) | 80 | |
| Sreabhadh rátáilte (∆P = 10 barra) (L/min) | 4; 8; 16; 32 | |
| Sreabhán hiodrálach | Féach Tábla leathanach 15 | |
| Raon teochta sreabhach hiodrálacha (℃) | ▶ inghlactha | –20… +70 |
| ▶ Molta | –40… +50 | |
| Raon slaodachta (MM2/S) | ▶ Inghlactha ℃ | 20… 380 |
| ▶ Molta | 30… 46 | |
| Céim inghlactha uasta éillithe an sreabhach hiodrálaigh, an aicme glaineachta de réir ISO 4406 (c) | Aicme 20/18/15 | |
| Sreabhán hiodrálach | Aicmiú | Ábhair shéalaithe oiriúnacha | Caighdeáin | |
| Olaí mianraí | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | Ó 51524 | |
| Bith-indíghrádaithe | ▶ Dothuaslagtha in uisce | HETG | Fkm | ISO 15380 |
| Amhrán | Fkm | |||
| ▶ intuaslagtha in uisce | HEPG | Fkm | ISO 15380 | |
| Frithsheasmhacht in aghaidh lasair | ▶ saor ó uisce | HFDU (bonn glycol) | Fkm | ISO 12922 |
| HFDU (Bonn Ester) | Fkm | |||
| HFDR | Fkm | |||
| ▶ ina bhfuil uisce | HFC (Fuchs: Hydrotherm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Aontas: Carbide HP5046) | NBR | ISO 12922 | |
Gnéithe:
▶ 4/2 nó 4/3-bhealach leagan
▶ le haghaidh gléasta fo -phláta
▶ Pátrún porting de réir ISO 4401-03-02-0-05
▶ Rialú treo agus méid sreafa a rialú
▶ Oibriú trí bhíthin solenoidí comhréireacha le snáithe lárnach
▶ Spól rialaithe atá dírithe ar an earrach
▶ Leictreonaic rialaithe comhtháite (OBE) le voltas nó ionchur reatha ("A1" agus/nó "F1")
Bunroinnt
Is éard atá sa chomhla go bunúsach ná:
▷ Tithíocht (1) le dromchla nasctha
▷ Spól a rialú (2) le spriongaí comhbhrúite (3 agus 4) agus pláta earraigh (5 agus 6)
▷ solenoids (7 agus 8) le snáithe lárnach
▷ Transducer a shuíomh (9)
▷ Leictreonaic chomhtháite (13)
▷ Coigeartú Pointe Nialais Leictreach (12) Inrochtana tríd an mbreiseán rubair
Feidhm:
▷ Le solenoidí dí-fhuinnmhithe (7 agus 8), suíomh lárnach an spól rialaithe (2) trí spriongaí comhbhrúite (3 agus 4) idir plátaí earraigh (5 agus 6).
▷ Oibriú díreach an spól rialaithe (2) trí solenoid chomhréireach a rialú, e.e. solenoid "b" (8)
-Cuireadh an spól rialaithe (2) ar chlé i gcomhréir leis an gcomhartha ionchuir leictrigh
-Osclaíonn sé seo an nasc ó P go A agus B go T trí thrasghearrthacha de chineál orifice le tréith sreafa forásach
Sa choinníoll dí-fhuinnmhithe, coinnítear an spól rialaithe (2) i suíomh lárnach meicniúil trí spriongaí na solenoids a thabhairt ar ais. Le siombail spól rialaithe "V", ní fhreagraíonn an suíomh seo don suíomh lárnach hiodrálach! Nuair a dhúntar an lúb rialaithe comhla leictrigh, tá an spól rialaithe suite sa suíomh lárnach hiodrálach.
Comhla le 2 phost spól (leagan "4wree ... a ...")
Freagraíonn feidhm an leagan comhla seo go bunúsach don chomhla le trí shuíomh spól. Mar sin féin, níl na comhlaí suíomhanna 2 spól feistithe ach le solenoid "A" (7). In ionad an 2ú solenoid comhréireach, tá scriú breiseáin ann (10).
Eilimint cúitimh brú sa OBE "-967".
Chun foirmiú comhdhlúthán a chosc i dtithíocht na Leictreonaic Chomhtháite (OBE), is féidir úsáid a bhaint as scannán cosanta leictreonaice (11).
Molta le húsáid taobh amuigh de choinníollacha caighdeánacha tionscail le taise ard-chomhthimpeallach aeir agus athruithe suntasacha teochta timthriallach (m.sh. lasmuigh).
Siombail de chomhla treo comhréireach 4wree-3x
