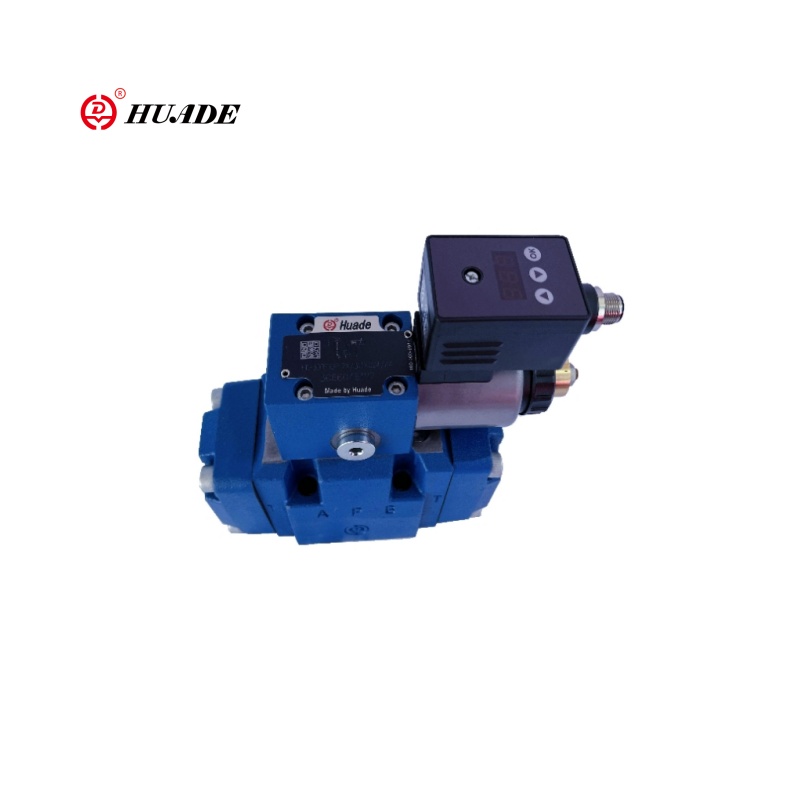

Brú comhréireach ag laghdú comhla 3dree-7x

Is samhail uasghrádaithe nó modhnaithe den tsraith comhla 3DRE é an comhla brú comhréireach trí-bhealach a laghdaíonn an comhla 3DREE-7X, le cruinneas rialaithe níos airde nó feidhmeanna breise (mar shampla modúl rialaithe leictreonach comhtháite). Is é a chroífheidhm den chomhla chomhréireach seo an brú asraon a choigeartú go comhréireach trí chomharthaí leictreacha, agus chun brú brú a bhaint amach agus a dhíluchtú tríd an dearadh trí bhealach (P → A, A → T), atá oiriúnach do chórais hiodrálacha a dteastaíonn rialachán brú dinimiciúil agus ard-phromhais uathu.

Paraiméadar Táirge an Bhrú Comhréireach ag Laghdú Comhla 3DRE-7X

Paraiméadar Táirge an Bhrú Comhréireach ag Laghdú Comhla 3Dree-7x

Gnéithe:

▶ Leagan 3-bhealach

▶ Oibriú trí bhíthin solenoid comhréireach le corna inúsáidte

▶ le haghaidh gléasta fo -phláta

▶ Pátrún porting de réir ISO 4401

▶ Teorainn brú uasta, roghnach

▶ Comhla agus leictreonaic rialaithe ó fhoinse amháin

▶ Leictreonaic chomhtháite (OBE) (Cineál HD-3DRE (M) E):

- beag lamháltas déantúsaíochta ar an gcuar tréithbhrú brú luacha ordaithe

▶ Leictreonaic Rialaithe Seachtraí (Cineál HD-3DRE (M)

▶ Cuar saintréithe brú -luacha ordaithe líneach

Iarratas:

Brú comhréireach a laghdaíonn an comhla 3DREE-7X Úsáidtear go príomha é in uathoibriú tionsclaíoch agus in uirlisí meaisín, tochaltóirí/lódairí, binsí tástála hiodrálacha, córais pháirc ghiniúna cumhachta gaoithe.

Feidhm agus cuid den bhrú comhréireach ag laghdú comhla 3dree-7x

Feidhm, roinn

Tá na cineálacha comhla 3DRE (M) agus 3DRE (M) E ag obair go leictreach-phíolótach ag laghdú comhlaí a laghdaíonn comhlaí le teorannú brú an actuator.

Úsáidtear iad le haghaidh laghdaithe (p go A) agus teorannú (A go T) de bhrú córais.

Bunroinnt

Tá dhá phríomhthionól sna comhlaí:

▶ Comhla Rialaithe Píolótach (1) le solenoid chomhréireach (2), go roghnach le huas -theorainn brú (15)

▶ Príomh -chomhla (3) leis an bpríomh -spól rialaithe (4)

Feidhmigh

▶ Socrú an bhrú atá ag brath ar luach an ordaithe a laghdú i gcalafort A tríd an gcomhla rialaithe píolótach (1).

▶ Le calafort dúlagar P, tá na spriongaí (5) agus (6) ag coinneáil an phríomh -spól rialaithe (4) ina shuíomh lárnach.

Ar an mbealach seo, cuirtear cosc ​​ar léim nuathionscanta ag an actuator.

▶ Sreafaí sreabhach píolótach ó tolladh (7) tríd an rialtóir sreafa (8), tríd an seomra rialaithe (11) go dtí an bhearna throttle (9), trí líne (10) go calafort Y. Tá an nasc seo le stiúradh isteach san umar ag brú nialasach.

Laghdú ar

▶ An brú píolótach sa seomra rialaithe (11) a thógáil suas mar fheidhm den luach ordaithe.

▶ Brú a chur suas i seomra an earraigh (13) trí nozzle (12) agus gluaiseacht an phríomh-spól rialaithe (4) ar dheis.

Sreabha sreabhach hiodrálacha ó P go A.

▶ Tá brú an actuator i gcalafort A ar fáil i seomra an earraigh (14).

▶ Mar thoradh ar an mbrú i gcalafort A go dtí brú socraithe an chomhla rialaithe phíolótaigh (1), déantar gluaiseacht an phríomh -spól (4) ar chlé. Tá brú i gcalafort A beagnach mar an gcéanna leis an mbrú socraithe ag an gcomhla rialaithe píolótach (1).

Teorannú brú

▶ Má sháraíonn an brú i gcalafort A brú socraithe an chomhla rialaithe píolótach (1), aistrítear an príomh -spól rialaithe (4) níos faide ar chlé.

▶ Osclaíonn sé seo an nasc ó A go T agus cuireann sé teorainn leis an mbrú atá ar feitheamh i gcalafort A go dtí an luach ordaithe socraithe.

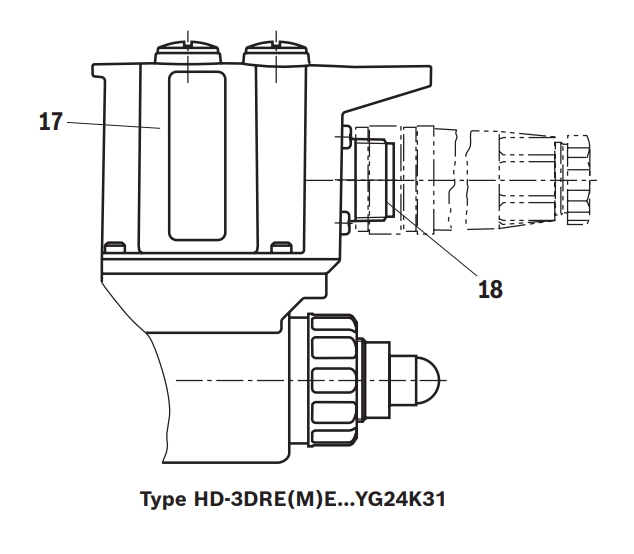

Cineál HD-3Dree agus HD-3Dreme (le Leictreonaic Chomhtháite (OBE))

Maidir le feidhm agus bunú, comhfhreagraíonn na comhlaí seo do chineálacha HD-3DRE agus HD-3Drem.at an comhla rialaithe píolótach, tá tithíocht ann freisin (17) leis na leictreonaic rialaithe.

Cuirtear voltas soláthair agus ordaithe i bhfeidhm ar an gceannaire (18).

Ag an monarcha, déantar an cuar saintréithe brú brú -luacha a choigeartú gan mórán lamháltais déantúsaíochta. Le haghaidh tuilleadh eolais, féach leathanach 9.
