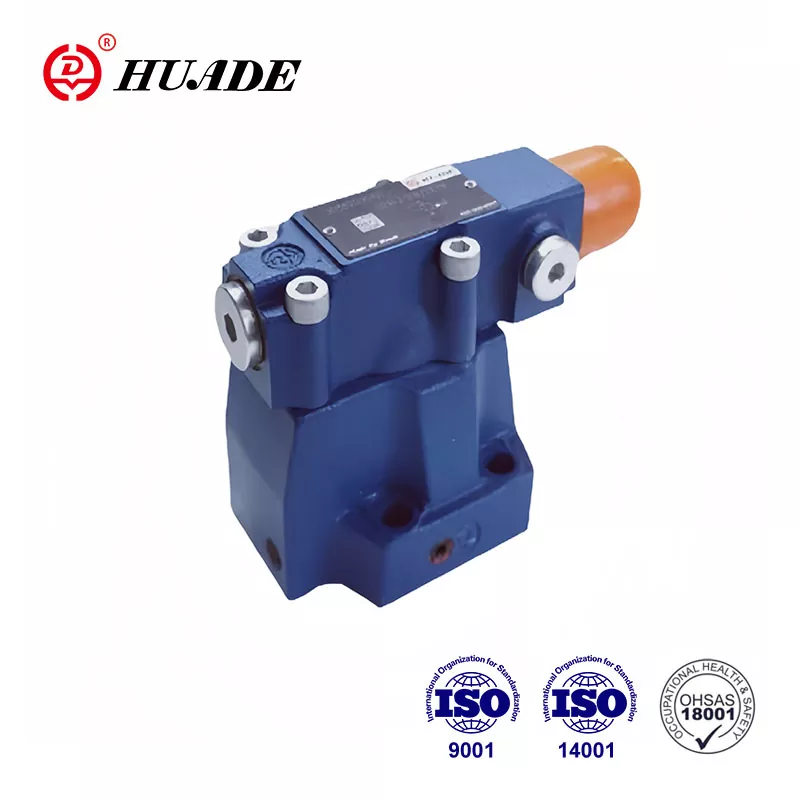

Úsáidtear comhlaí seichimh píolótacha DZ le haghaidh lascadh seicheamhach brú-spleách ar chiorcaid tánaisteacha. Tá comhlaí hiodrálacha Huade® ag teacht suas leis na caighdeáin idirnáisiúnta i gcónaí. Bhuaigh comhlaí brú Huade® aitheantas margaidh leathan agus tá muinín an úsáideora go príomha mar gheall ar a cháilíocht ard agus ar phraghas réasúnta níos ísle. Tugann an mhonarcha aird mhór ar chaighdeán an táirge agus tugtar isteach meaisíní táirgeachta chun cinn ó gach cearn den domhan.
|
Sonraí teicniúla |
||||
|
Brú oibriúcháin,port A,B,X (MPa) |
suas go dtí 31.5 |
|||
|
Brú cúil, port Y (MPa) |
suas go dtí 31.5 |
|||
|
Brú sreabhach |
nóim (MPa) |
Ní bhaineann le flow.see cuair tréith |
||
|
uas. (MPa) |
go 5. go 10. go dtí 20, go dtí 31.5 |
|||
|
Sreabhadh uasta (L/nóim |
Méid 10 |
Méid 20 |
Méid 30 |
|
|
200 |
400 |
600 |
||
|
Sreabhán |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
|||
|
Raon slaodachta (mm ²/s) |
10~800 |
|||
|
Raon teochta sreabhach ( ℃) |
-30-80 |
|||
|
Grád éillithe(um) |
uaschéimeanna incheadaithe éillithe an |
|||
|
Meáchan |
Méid 10 |
Méid 20 |
Méid 30 |
|
|
DZ (Kg) |
3.4 |
5.3 |
8 |
|
|
DZC (Kg) |
1.2 |
|||
|
DZC30 (Kg) |
1.5 |
|||
Gnéithe:
▶ Le haghaidh gléasta fophláta
▶ 4 eilimint choigeartaithe
.Rothlach knob
. Muinchille le heicseagán agus caipín cosanta
. Cnob rothlach inghlasáilte le scála
. Cnob rothlach le scála
▶ 4 rátáil brú
▶ Seiceáil comhla, roghnach
▶ Patrún gléasta go DIN 24 340, foirm D, ISO 5781 agus CETOP - RP 121H
Feidhmchlár:
Is comhlaí seicheamh brú a oibrítear le píolótach iad comhlaí brú de chineál DZ. Úsáidtear iad le haghaidh lascadh seicheamh brú-spleách ar chiorcad eile.
Is éard atá sna comhlaí seicheamh brú go bunúsach ná príomh-chomhla (1) le príomh-ionsaí spól (7) agus
comhla píolótach (2) le eilimint coigeartaithe brú agus comhla seiceála (3), roghnach.
Athraíonn feidhm na comhla de réir chumraíocht píolótach draein ola:
Seicheamh comhla cineál DZ. 50B/..
(Línte rialaithe 4.1, 12 agus 13 oscailte; línte rialaithe 4.2, 14 agus 15 plugáilte)
Feidhmíonn an brú i líne A ar an spól píolótach (5) sa chomhla píolótach (2) tríd an líne rialaithe (4.1).
Ag an am céanna gníomhaíonn sé ar an taobh luchtaithe earraigh den spól is mó (7) trí orifice (6).Nuair a bheidh an
tá brú níos mó ná an luach atá leagtha síos ag an earrach (8), bogtar an loine píolótach (5) i gcoinne an earraigh (8).
Faightear an comhartha go hinmheánach ó phort A trí líne rialaithe (4.1).
Sreabhann an sreabhán ar thaobh luchtaithe an earraigh den phríomhloine (7) anois chuig calafort B trí orifice (9), talamh rialaithe (10) agus línte rialaithe (11) agus (12).Tá titim brú ag an bpríomhspool anois. (7), tá an nasc ó phort A go calafort B oscailte ag cothabháil an bhrú a leagtar ag an earrach (8). Déantar an ola sceite ag loine píolótach (5) a threorú chuig calafort B go hinmheánach trí líne rialaithe (13). Is féidir comhla seiceála roghnach (3) a fheistiú le haghaidh sreabhadh saor in aisce ó phort B go A.
Cineál comhla seicheamh DZ...50B/...X..
(Línte rialaithe 4.2, 12 agus 13 oscailte; línte rialaithe 4.1, 14 agus 15 plugáilte)
Is ionann feidhm na comhla seo go príomha agus feidhm na comhla DZ - 50B/.
Ar ord brú, áfach, cineál comhla DZ...50B/...X... tugtar an comhartha go seachtrach ag
modh líne rialaithe (4.2).
Cineál comhla seichimh DZ...50B/...Y.
(Línte rialaithe 4.1, 12 agus 14 nó 15 oscailte; línte rialaithe 4.2, agus 13 plugáilte)
Is ionann feidhm na comhla seo go príomha agus feidhm na comhla cineál DZ...50B/... I gcás cineál DZ, áfach. .50B/...Y... ní mór sceitheadh ag loine píolótach (5) a dhraenáil chuig an umar gan brú trí líne (14) nó (15). Cothaítear ola phíolótach chuig calafort B trí líne (12).
Cineál comhla seichimh DZ...50B/...XY..
(Línte rialaithe 4.2, 14 nó 15 oscailte; línte rialaithe 4.1, 12 agus 13 plugáilte)
Feidhmíonn brú i bport X ar an loine píolótach(5) sa chomhla phíolóta(2) trí líne rialaithe (4.2). Ag an gcéanna
Feidhmíonn brú ama i bport A ar thaobh luchtaithe an earraigh den phríomhspool (7) trí orifice (6). Cathain
tá an brú i bport X níos mó ná an luach atá leagtha síos ag an earrach (8), bogtar an loine píolótach (5) i gcoinne an earraigh (8). Nuair a bhogtar loine píolótach (5) in aghaidh an earraigh (8), is féidir le sreabhán dul ó thaobh luchtaithe an earraigh den phríomh-spool (7) isteach sa seomra earraigh (17) den chomhla píolótach (2) tríd an orifice (9)
agus líne (16) agus briseann brú síos ar thaobh luchtaithe an earraigh den phríomhspool (7).
Is féidir leis an sreabhán, mar sin, dul ó chalafort A go B gan ach an méid is lú brú a chailleadh. Ba chóir an ola phíolótach i seomra an earraigh (17) a dhraenáil chuig an umar gan brú trí líne (14) nó (15). Is féidir comhla seiceála roghnach (3) a fheistiú le haghaidh sreabhadh saor in aisce ó phort B go A.
struchtúr DZ...50B/210...
Siombailí DZ...50B
