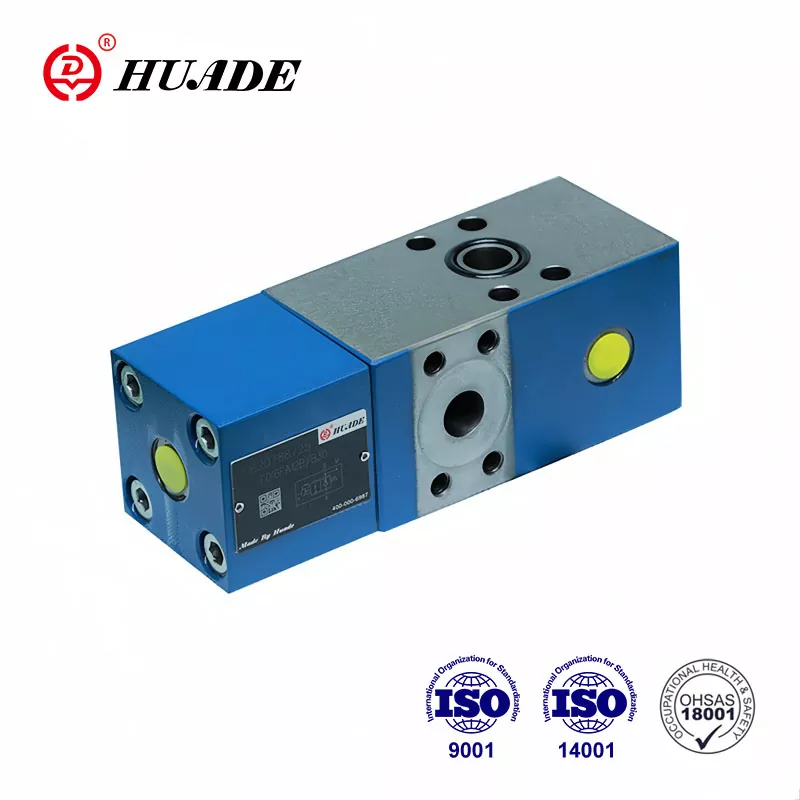

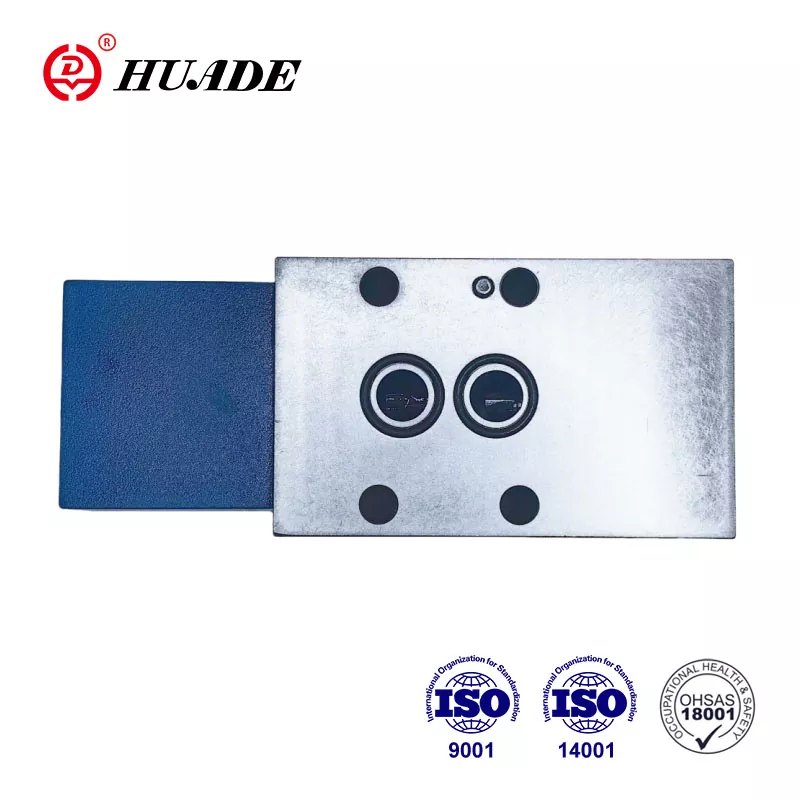

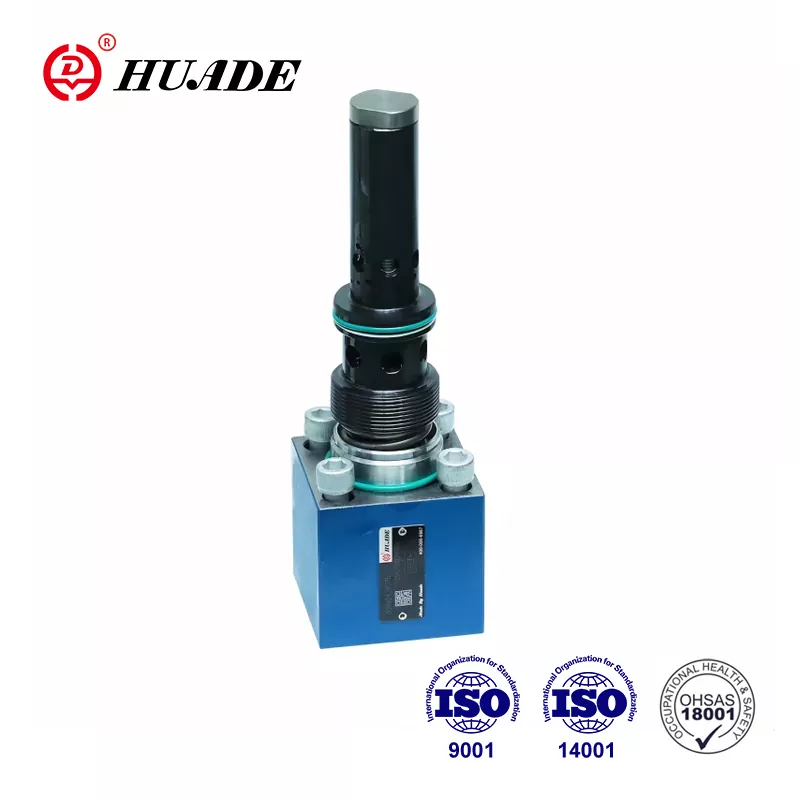

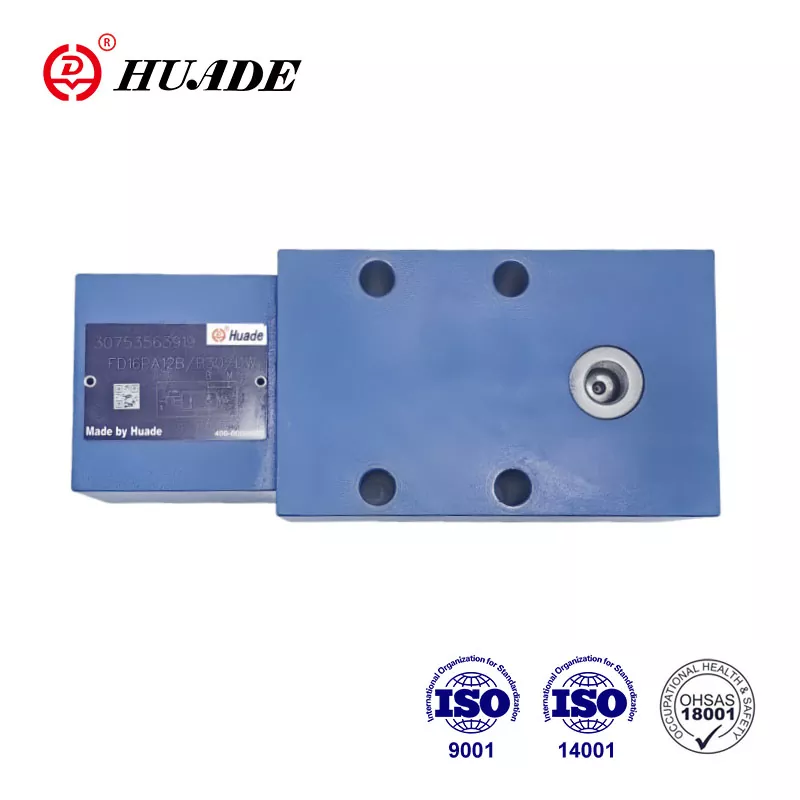

Is gléas comhla speisialta é comhla seiceála Q-méadar FD 25, a úsáidtear go príomha chun an t-iarmhéid sreafa sa chóras hiodrálacha a choinneáil agus oibriú cobhsaí an chórais a chinntiú. Is é an fáth a bhuaigh comhlaí seiceála-Q-méadar Huade® FD 25 muinín úsáideora leathan go príomha mar gheall ar a cháilíocht ard agus ar phraghas réasúnta níos ísle. Is féidir pacáistiú na dtáirgí a shaincheapadh, mar shampla pacáistiú cartán caighdeánach, pacáistiú bosca adhmaid, pacáistiú bosca sraithadhmaid, pacáistiú uiscedhíonach plaisteach, etc.
|
Brú oibriúcháin, poirt A, X (MPa) |
go 31.5 |
|
Brú oibriúcháin. calafort B (MPa) |
go 42 |
|
Brú píolótach, port X (raon rialaithe sreafa) (MPa) |
min.2go3.5, uas.31.5 |
|
Brú scoilte, A go B (MPa) |
0.2 |
|
Brú a shocrú don chomhla faoisimh brú tánaisteach (MPa) |
go dtí 40 |
|
Sreabhadh (L/nóim) |
80 (méid 12) 200 (méid 16) |
|
Cóimheas limistéar an réamh-oscailte |
limistéar suíocháin phíopaí/limistéar spól píolótach=1/20 |
|
Raon teochta sreabhach brú ( ℃) |
-30 go+80 |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
Sreabhán brú |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
Gnéithe:
▶ Patrún aistrithe go DIN 24 340, ó D, ISO 5781 agus CETOP - RP 121H
▶ Comhla seiceála píolótach, saor ó sceitheadh. Rialaíonn an seic-Q-méadar an sreabhadh ar ais Q2 maidir leis an sreabhadh atá á dhíriú isteach ar an taobh eile den actuator Q1 le sorcóirí an cóimheas achair ( Q2 = Q1φ ) a chur san áireamh.
▶ Comhla sheachbhóthar, saorshreabhadh sa treo eile
▶ Comhla faoisimh brú tánaisteach roghnach ionsuite (le haghaidh comhla le naisc flange amháin).
Feidhmchlár:
Úsáidtear comhlaí seiceála Q-méadar FD25 i gcórais hiodrálacha chun tionchar a imirt ar luasanna mótair hiodrálacha agus sorcóirí neamhspleách ar an ualach (cosc ar rith amach). Ina theannta sin tá feidhm scoite ann maidir le sábháilteacht pléasctha píopaí.
Cuimsíonn an seic-Q-méadar go bunúsach an tithíocht (1), príomhpháipéad (2), cuid píolótach (3), spól píolótach (4), spól taise (5) agus taiseadh píolótach (6).
Struchtúr na Comhla Seiceála Q-Méadair FD
Siombail de Chomhla Seiceála Q-Méadair FD
Samplaí ciorcaid
Nóta:
Ní féidir dhá seic-Q-méadar a úsáid chun dhá sorcóir a rialú a bhfuil iachall orthu go meicniúil bogadh le chéile, toisc nach féidir sioncrónú agus an brú céanna a chinntiú i ngach sorcóir.
Dá bhrí sin, ní mór na sorcóirí a bheith feistithe le dhá chomhlaí seiceála píolótach, cineál SL.Tá an seic-Q-méadar feistithe i líne coiteann.
Sa chás seo, níor chóir go mbeadh an brú ualaigh níos mó ná 20MPa!
