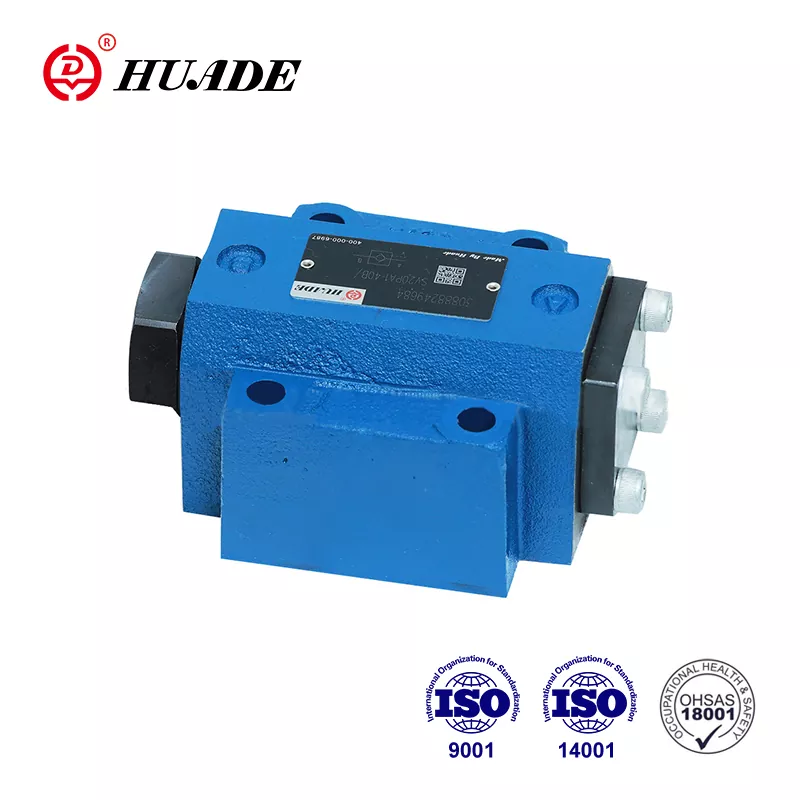

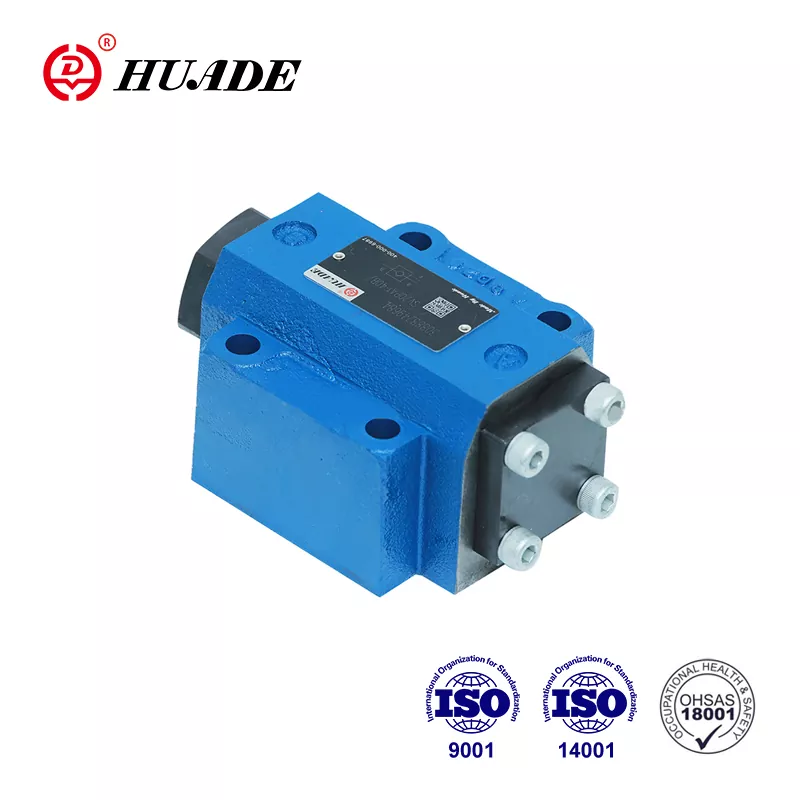

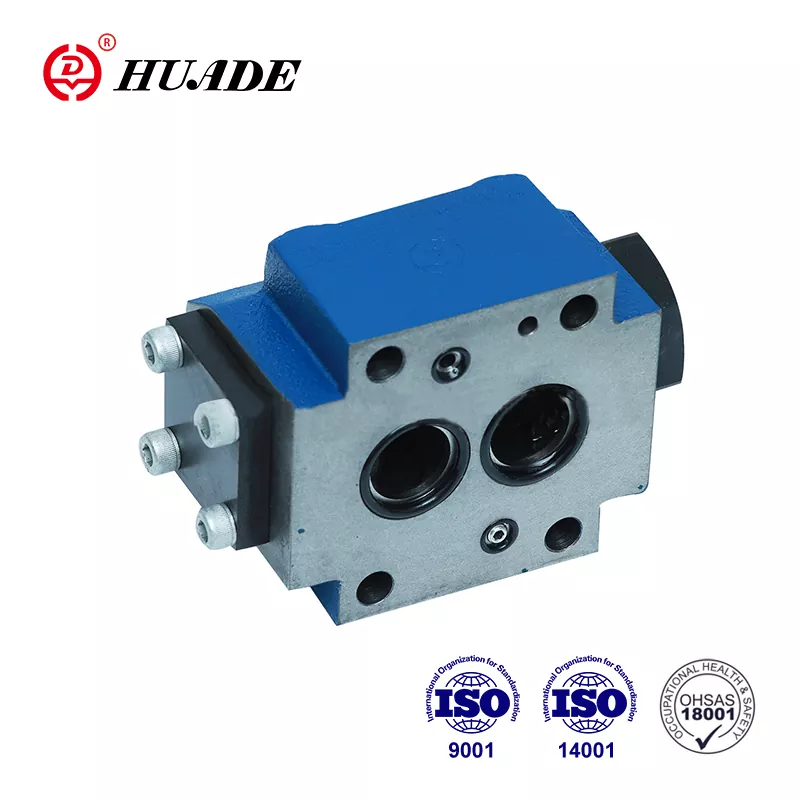

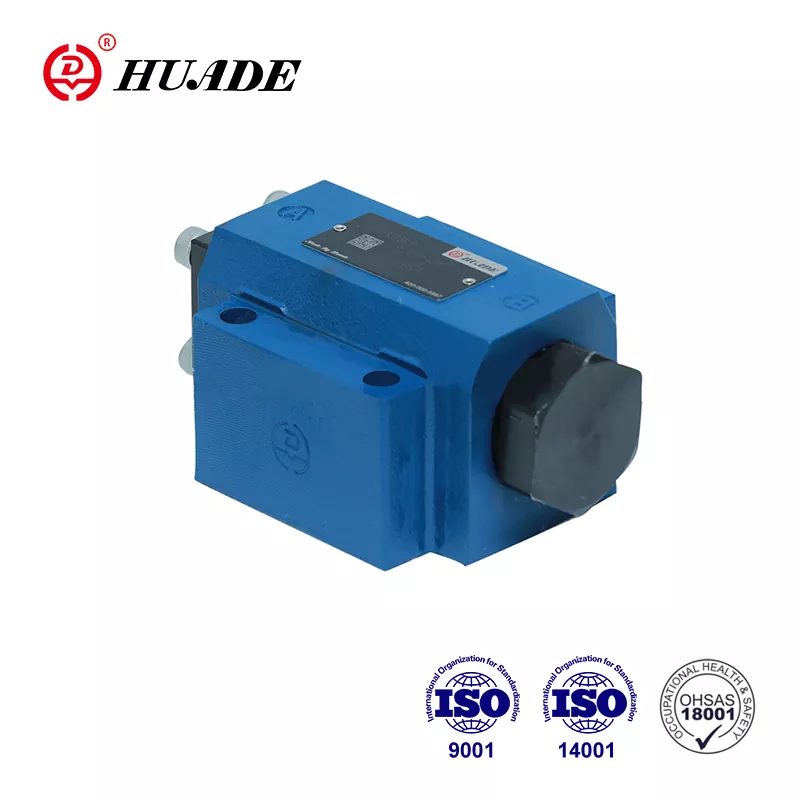

Is branda aitheanta é Huade sa tSín. Tar éis é a bhunú, bhí dhá eispéireas comhair fhadtéarmaigh aige le Rexroth. Is féidir leis an tsraith SL a thairgeann Rexroth a athsholáthar go hiomlán. Tá an praghas níos réasúnta. Tá Sraith SL Huade® Check SLS iomaíoch le caighdeán maith agus praghas níos ísle. Cuireann Huade strus mór ar an gcaighdeán. Tá an mhonarcha rite ISO9001, ISO14001, agus OH SAS18001. Úsáidtear comhlaí hiodrálacha Huade go forleathan sa tionscal míleata agus i réimsí eile mar gheall ar an bhfeidhmíocht is fearr. Déanfar gach comhlaí seiceála Huade® a phacáil i gcartáin chaighdeánacha móide pacáistiú plaisteach uiscedhíonach.
|
Sonraí teicniúla |
||||||
|
Cóirigh |
10 |
16 |
20 |
25 |
30 |
|
|
Ualach |
Fo -Phláta Gléasta (Kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
nasc snáithithe (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Suíomh suiteála (㎫) |
Roghnach |
|||||
|
Treo an tsreafa (㎫) |
Ó A go B saor in aisce, ó B go A trí oscailt |
|||||
|
Brú oibriúcháin, max. (㎫) |
0.5 ~ 315 |
|||||
|
Brú rialaithe, max (㎫) |
0.5 ~ 315 |
|||||
|
Toirt rialaithe -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Toirt rialaithe -port y (CM3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Limistéir Rialaithe -A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Sreabhán brú |
Olaí mianraí (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|||||
|
Raon teochta sreabhach brú （℃） |
-30 ～+80 |
|||||
|
Raon slaodachta (MM2/S) |
2.8 go 500 |
|||||
Gnéithe:
▶ Seiceáil comhla arna rialú ag sreabhán
▶ Maidir le gléasadh fo -phláta, patrún gléasta go din 24 340
▶ Fo -phláta nó nasc snáithithe scriú
▶ le nó gan calafort sceite nó gan
▶ le nó gan réamh-oscailt
▶ Cineál le dí-chomhbhrú réamh-oscailte, dampened
▶ 4 Brúnna Oscailte
▶ Ag tabhairt pattem go din 24 340 FOM A, 1SO 4401 agus CETOP- RP 121H
Seiceáil Comhlaí SL Is comhlaí seiceála píolótacha hiodrálacha iad SL i ndearadh de chineál poppet a fhéadfar a oscailt chun íseal a cheadú i gceachtar treo.
Baintear úsáid as na comhlaí seo chun ciorcaid oibriúcháin a leithlisiú faoi bhrú, mar a chosnaítear ualach a ísliú nuair a tharlaíonn sos líne nó i gcoinne gluaiseachtaí a bhfuil gníomhaithe faoi ghlas hiodrálach iontu.
Go bunúsach is éard atá sna comhlaí seo ná tithíocht (1), poppet (2), earrach comhbhrúite (3), spól rialaithe (4) chomh maith le réamh-oscailt, mar chomhla poppet liathróid (5), go roghnach.
Cumasaíonn an comhla sreabhadh saor ó A go B, sa treo cuntair, coinnítear an poppet (2) ar a shuíochán trí bhrú an chórais, chomh maith leis an bhfórsa earraigh.
Tríd an nasc brú ag calafort rialaithe x aistrítear an loine rialaithe (4) ar dheis. Spreagann sé seo an poipéad (2) ón suíochán. Anois d'fhéadfadh sreabhadh a bheith ag an gcomhla ó B go A.
D'fhonn a chinntiú go n -osclófar an chomhla go cuí tríd an loine rialaithe (4) tá gá le brú íosta rialaithe áirithe.
Tá réamh-oscailt bhreise ag an gcomhla seo. Trí nasc brú ag calafort rialaithe x déantar an loine rialaithe (4) a bhrú ar dheis.
Déanann sé seo an liathróid (5) a bhrú ar dtús agus ansin an poppet (2) ón suíochán. Anois d'fhéadfadh sreabhadh a bheith ag an gcomhla ó B go A. Mar gheall ar an réamh-oscailt tá dí-chomhbhrú dampened ar an sreabhán faoi bhrú. Tríd an mbrú seo seachnaítear suaití brú féideartha
Tá feidhm an chomhla seo mar an gcéanna leis an gcomhla SV go príomha. Is é an difríocht an calafort sceite breise Y. Leis seo tá limistéar annulus na loiní rialaithe (4) scartha ó Chalafort A.
An brú atá i láthair ag calafort A amháin éifeachtaí A4, de na loiní rialaithe (4).
Féach ar an gcineál comhla seiceála SL. .P
(le calafort sceite, gan réamh-oscailt)
