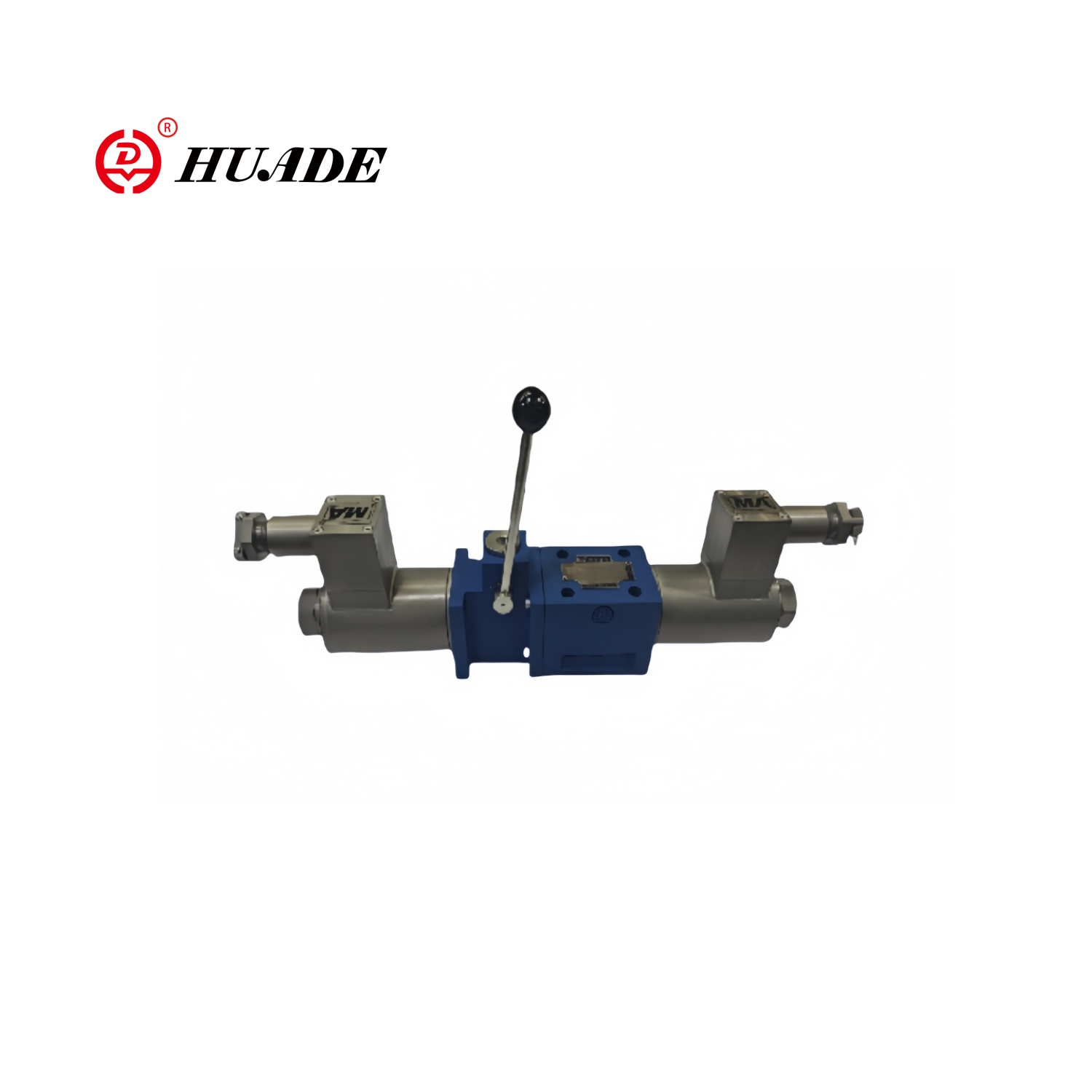

Comhla solenoid-cruthúnas pléasctha le láimhseáil 4Wem10

Is comhla tionsclaíoch é comhla solenoid a bhfuil dóthain pléasctha aige le láimhseáil éigeandála 4WEM10 atá deartha go speisialta do thimpeallachtaí inadhainte agus pléascach. Is é an voltas coiteann de chomhla solenoid 4WEM10 24VDC nó 220VAC, agus ní mór don chorna pléasctha-cruthúnas a bheith comhoiriúnach leis an soláthar cumhachta ar an láthair. Nuair a theipeann ar an rialú uathoibríoch, is féidir leis an láimhseáil éigeandála an comhla a ghearradh nó a oscailt go tapa chun sceitheadh ​​nó pléascadh a chosc.

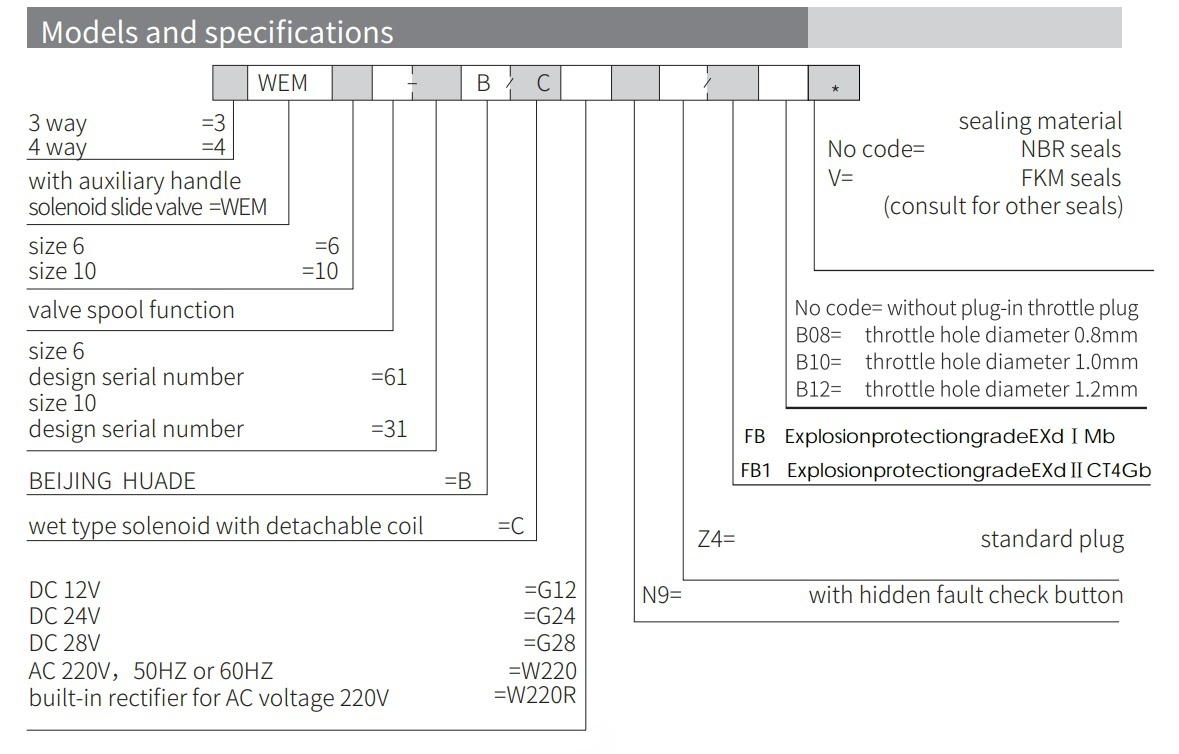

Paraiméadar Táirge an Chomhla Solenoid-Proof Pléascadh le Láimhseáil 4Wem10

Product Feature And Application of Explosion-Proof Solenoid Valve with Handle 4WEM10

Gnéithe:

▶ Méid 6 go 10

▶ Uasbhrú oibre 350 barra

▶ Uasta Ráta Sreafa Oibre 120 L/Min

▶ oscailt, dúnadh agus treo an tsreafa atá faoi rialú an solenoid agus an lámhleabhar

▶ solenoid biorán fliuch le corna inscortha

▶ Is féidir leis an solenoid 90 ° a rothlú

▶ Fo -phláta gléasta

Iarratas:

Úsáidtear comhla treo solenoid le láimhseáil éigeandála 4WEM10 go forleathan i gcórais phíblíne scaglanna agus plandaí ceimiceacha, stáisiúin dáilte gáis, píblínte allmhairithe agus onnmhairithe umair stórála GNL, córais eastósctha gáis mhianaigh guail, agus píblínte aerála faoi thalamh.

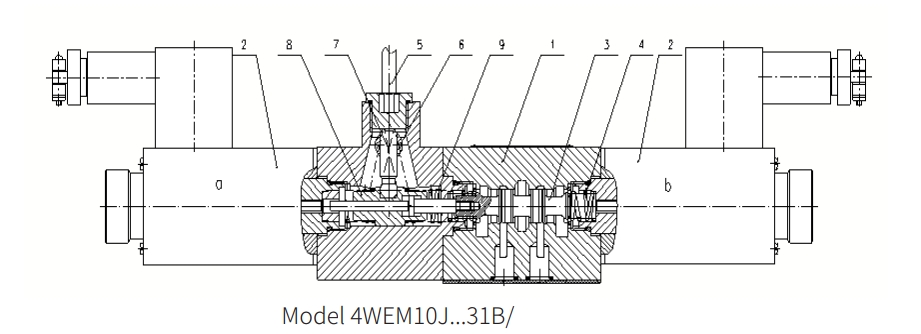

Rannóg agus siombail de chomhla solenoid a chruthaíonn pléascadh le láimhseáil 4Wem10

Is comhla spól treo é an comhla treo Cineál Wemm a fheidhmíonn solenoid agus láimhseáil oibriúcháin. Rialaíonn sé treo oscailte, dúnta agus sreafa sreafa leachtach.

Tá comhla solenoid a bhfuil cruthúnas pléasctha air le láimhseáil 4WEM10 comhdhéanta den chuid is mó de chorp comhla (1), ceann nó dhó solenoids (2), spól comhla (3), earrach athshocraithe (4) agus gléas rialaithe láimhe.

Oibriú solenoid:

Nuair nach bhfuil aon chumhacht ann, tá an spól comhla (3) sa suíomh neodrach nó bunaidh faoi ghníomh an earraigh ar ais. Nuair a ghníomhaíonn fórsa an solenoid (2) ar an spól comhla (3), déantar é a bhrú ón suíomh eile go dtí an suíomh teirminéil. Ar an mbealach seo, déantar an brú ola ó P go A agus B go T, nó ó P go B agus ó A go T. Tar éis an solenoid (2) a thiomáint amach, cuireann an t -earrach ar ais (4) an spól comhla (3) ar ais chuig a shuíomh bunaidh.

Oibriú Láimhseáil Cúnta:

Nuair nach ndéantar an solenoid a fhuinnmhiú, is féidir an spól comhla (3) a bhogadh tríd an láimhseáil chúnta a oibriú. Cas an láimhseáil chúnta (5) ar dheis, ionas go dtéann an fórsa oibriúcháin tríd an seafta rothlach (6). Feidhmíonn an croí comhla liathróid (7) agus an treoracha (8) ar an spól comhla (3), rud a fhágann go mbogfaidh sé ar chlé. Nuair a láimhseáil an láimhseáil cúnta (5). Nuair a fhilleann tú ar an suíomh nialasach, téann an spól comhla (3) ar ais chuig an suíomh bunaidh faoi ghníomh an fhillteáin Earraigh (9).

Leag amach Comhla solenoid-cruthúnas pléasctha le láimhseáil 4Wem10

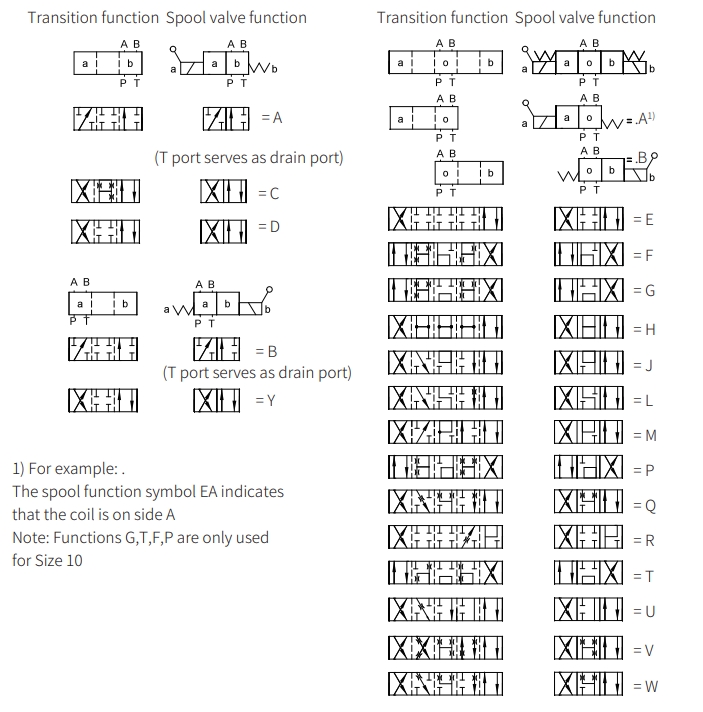

Siombailí Comhla solenoid-cruthúnas pléasctha le láimhseáil 4Wem10
