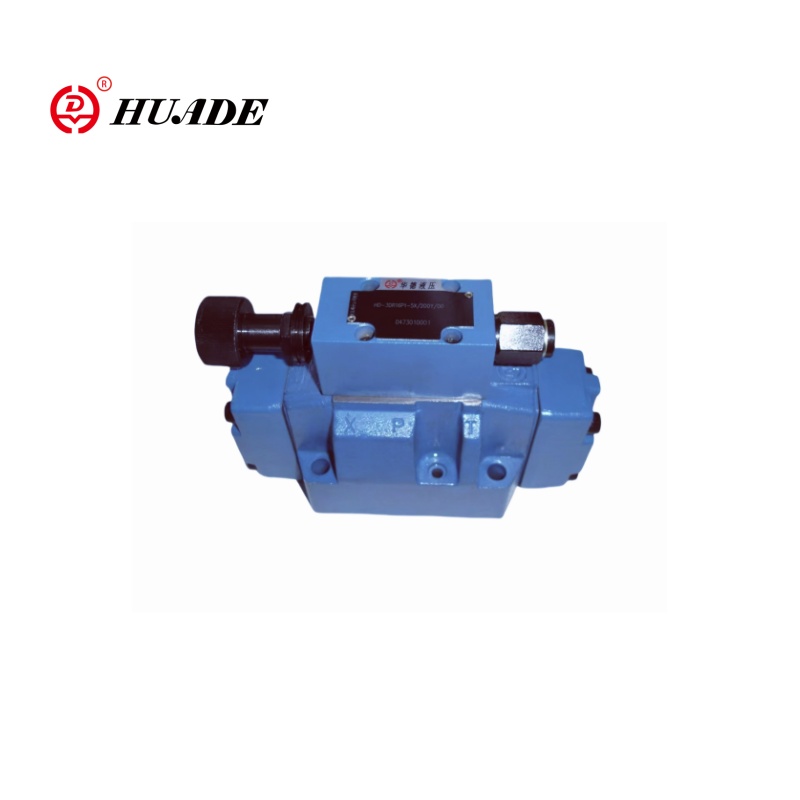

D'oibrigh píolótach Huade brú comhréireach trí bhealach ag laghdú comhla 3DR10P-6X Tá feidhm rialaithe píolótach ag 3DR10P-6X. Is féidir leis an gcomhla comhréireach seo nasc trí bhealach a bhaint amach, agus tá saintréithe coigeartaithe comhréireach aige. Úsáidtear comhla 3DR10P-6X den chuid is mó i gcóras hiodrálach chun brú an chórais a laghdú agus a chobhsú.
| Ginearál | ||
| Meáchan kg | 6 | |
| Suíomh suiteála | Roghnach | |
| Raon teochta comhthimpeallach ℃ | -30 go +50 | |
| Hiodrálach | ||
| Barra brú ainmniúil | 315 | |
| Uasbhrú oibriúcháin | -Port p agus barra | 315 |
| - Port Y Bar | Ar leithligh agus brú nialas ar an umar | |
| Suíomh brú | Barra minimum | Ag brath ar shreabhadh |
| -Maximum Bar | 50; 100; 200; 315 | |
| Uas -sreabhadh l/min | 120 | |
| Sreabhán hiodrálach | Ola mhianrach (HL, HLP) go DIN 51524）; Sreabháin hiodrálacha in-bhith-dhíghrádaithe go VDMA 24568 (féach freisin maidir le 90221); Hetg (ola síl éignithe) 1); Hepg (polyglycols) 2); Hees (eistir sintéiseacha) 2); Sreabháin hiodrálacha eile ar iarratas | |
| Raon teochta sreabhach hiodrálacha ℃ | -30 go +80 (rónta NBR) -20 go +80 (rónta FKM) | |
| Raon slaodachta MM2/s | 10 go 800 | |
Gnéithe:
▶ Comhla don laghdú (p go a) agus teorannú
▶ Maidir le gléasadh fo-phláta, patrún porting DIN 24 340 Foirm A, ISO 4401AND CETOP-RP 121H, fo-phlátaí go Bileog Catalóige RE 45 054 (ordú ar leith)
▶ 4 chéim brú
▶ 4 Eilimintí Coigeartaithe
● Knob rothlach
● muinchille le caipín heicseagáin agus cosanta
● Knob rothlach faoi ghlas le scála
● Knob rothlach le scála
Iarratas:
Is féidir úsáid a bhaint go forleathan as comhla brú comhréireach trí bhealach a laghdaíonn 3DR10P-6X i gcórais hiodrálacha éagsúla, amhail innealra innealtóireachta, trealamh miotalóireachta, longthógáil agus réimsí eile.
Is píolótach é an cineál comhla brú 3DR10P-6X a oibrítear le comhla laghdaithe brú 3-bhealach le teorannú brú sa chiorcad tánaisteach. Úsáidtear é chun brú a laghdú i gcóras hiodrálach.
Is éard atá sa chomhla laghdaithe brú den chuid is mó den phríomh -chomhla (1) le spól rialaithe (2) agus comhla rialaithe píolótach (3) le gné coigeartaithe brú (10).
Ag an gcuid eile tá an comhla oscailte. Is féidir le sreabhán brú sreabhadh neamhshrianta ó chalafort P go calafort A. Cuirtear an brú i gcalafort A i bhfeidhm tríd an gcainéal (4) chuig an limistéar spól os comhair an earraigh comhbhrúite (9). Ag an am céanna cuirtear an brú i bhfeidhm tríd an orifice (6) go dtí an taobh earraigh den spól rialaithe (2) agus trí chainéal (5) chuig an liathróid (7) sa chomhla rialaithe píolótach (3).
Ag brath ar shuíomh an earraigh comhbhrúite (11) tógann brú suas os comhair na liathróide (7) agus i gcainéal (5) a choinníonn an spól rialaithe (2) i suíomh oscailte. Sreabhann sreabháin brú ó chalafort P tríd an spól rialaithe (2) isteach i gcalafort A, go dtí go dtógtar brú i gcalafort A, a sháraíonn an luach brú atá leagtha síos ag an earrach comhbhrúite (11) agus a thógann an liathróid (7).
Gluaiseann an spól rialaithe (2) isteach sa suíomh dúnta. Baintear an brú laghdaithe riachtanach amach nuair a shroichtear cothromaíocht idir an brú i gcalafort A agus an luach brú atá leagtha síos ag an earrach comhbhrúite (11).
Má leanann an brú i gcalafort A ag ardú ag an ngníomhaire trí fhórsaí seachtracha aistrítear an spól rialaithe (2) níos faide fós i gcoinne an earraigh comhbhrúite (9). Dá bhrí sin tá calafort A ceangailte le calafort T trí na tailte rialaithe (8) ag an spól rialaithe (2). Sreabhann go leor sreabhach brú chuig an umar chun a chinntiú nach n -ardóidh an brú a thuilleadh.
Tá an tuairisceán ola píolótach ón seomra earraigh (12) i gcónaí seachtrach tríd an líne rialaithe (13) go calafort Y. Caithfidh sé seo sreabhadh ag brú nialasach i gcónaí ar an umar.
Fágann an nasc brú -thomhas (14) gur féidir monatóireacht a dhéanamh ar an mbrú laghdaithe i gcalafort A.

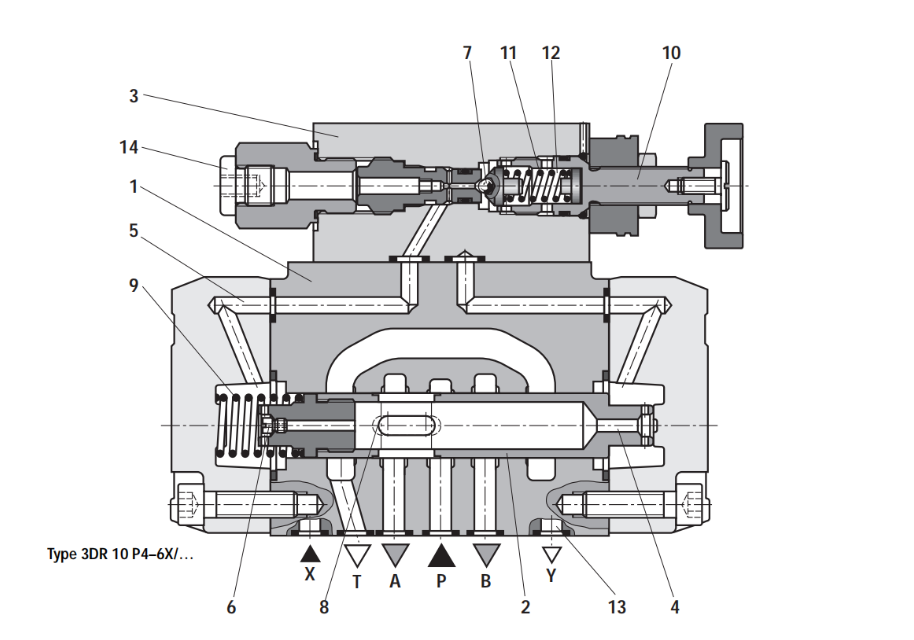

Sturctur an chomhla comhréireach 3DR10P-6X
