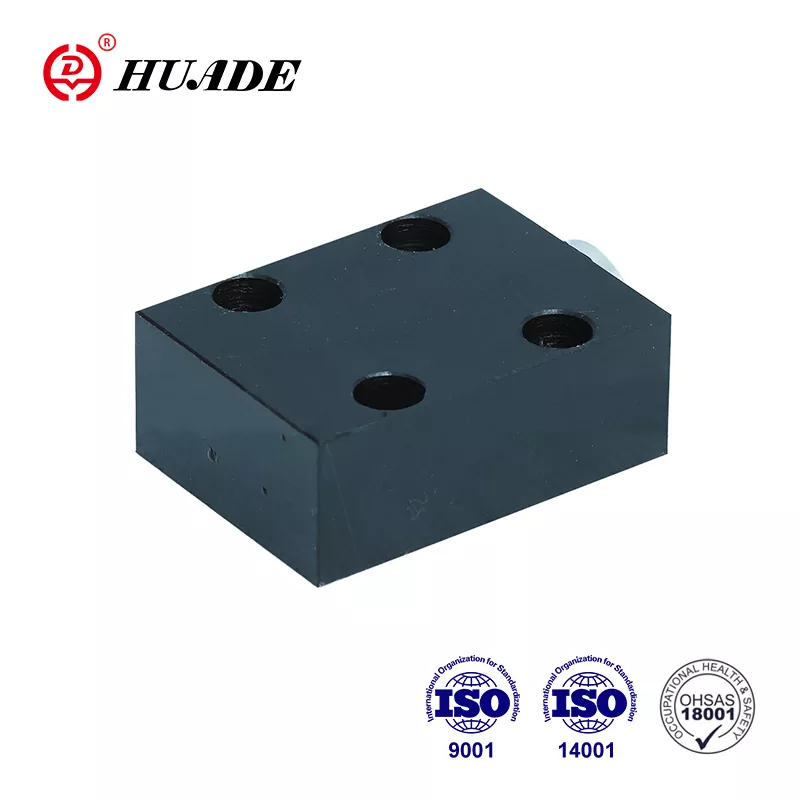

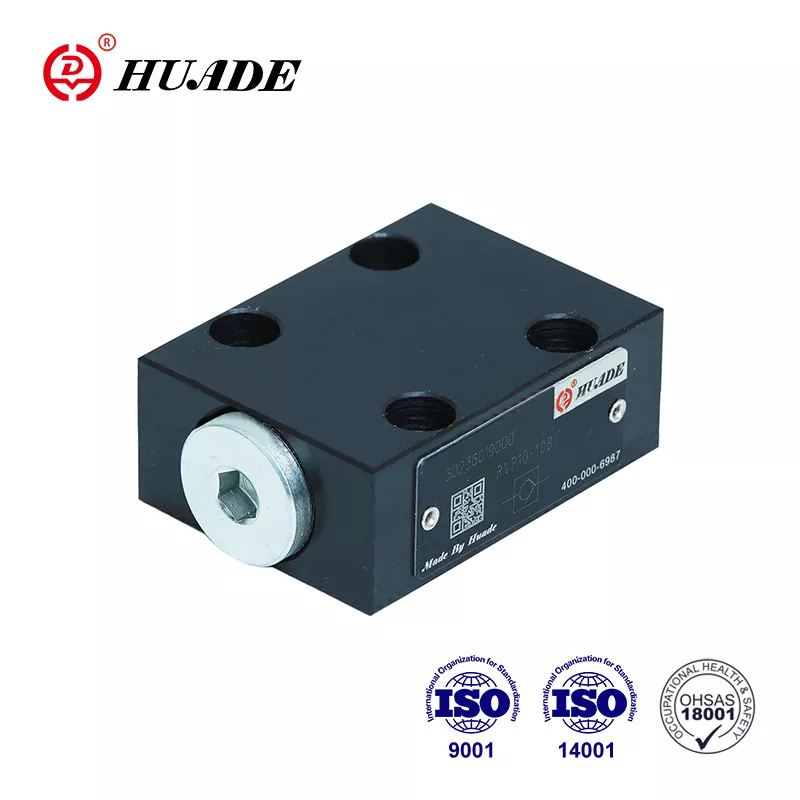

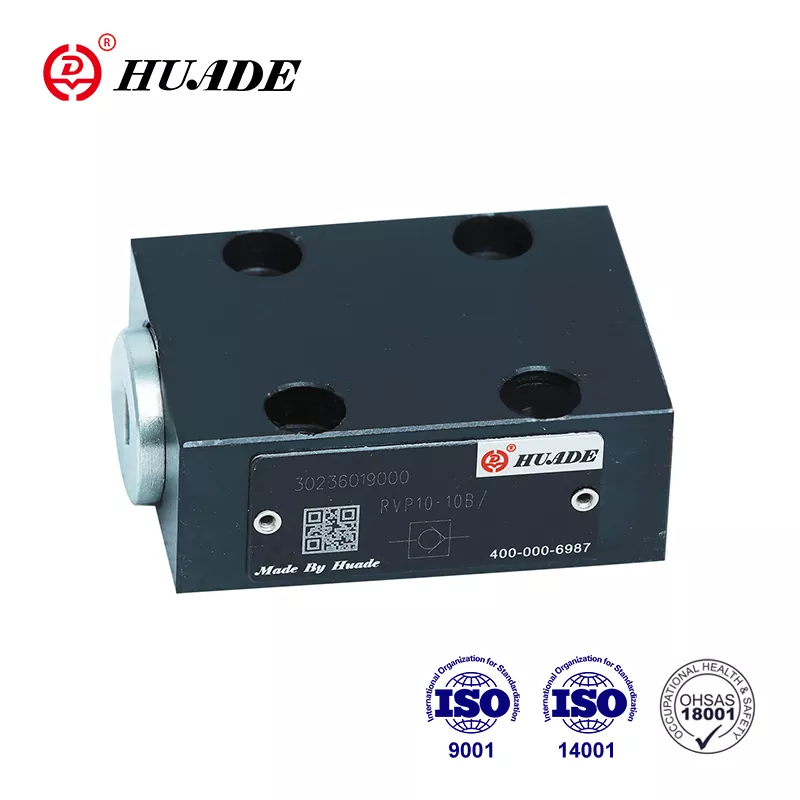

Bunaithe trí chomhpháirtíocht straitéiseach idir rialtais na Síne agus na Gearmáine i 1979, tá teicneolaíocht cheannródaíoch ó Rexroth ionchorpraithe ag Huade. Is féidir le comhla seiceála Huade® RVP 10 comhla seiceála Rexroth a athsholáthar go hiomlán. Tá an mhonarcha tar éis ISO9001, ISO14001, agus OH SAS18001 a rith. Úsáidtear comhla seiceála Huade® go forleathan in innealra innealtóireachta agus tógála, miotalóireacht, uirlisí meaisín, cosaint an chomhshaoil, tógáil long, aeraspáis, idirthuras iarnróid, peitriliam agus peitriceimiceach agus réimsí eile. Déanfar tástáil dhian ar gach comhla seiceála RVP 10 sula bhfágann siad an mhonarcha chun cáilíocht den scoth a chinntiú.
|
Sonraí teicniúla |
|||||||||
|
Méid |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Brú oibriúcháin, uas (MPa) |
31.5 |
||||||||
|
Brú oscailte (MPa) |
0.05 |
||||||||
|
Sreabhán brú |
olaí mianraí nó eistear fosfáit |
||||||||
|
Raon teochta sreabhán brú （ ℃） |
-30～+80 |
||||||||
|
Raon slaodachta (mm2/s) |
2.8~500 |
||||||||
|
Seasamh socraithe |
roghnach |
||||||||
|
Meáchan(Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Gnéithe:
▶ Ceangal subplate
▶ Dúnadh saor ó sceitheadh i dtreo amháin
Feidhmchlár:
Úsáidtear an comhla seiceála RVP 10 go príomha ag asraon na caidéil mar chomhla brú ar ais agus comhla sheachbhóthar.
Is struchtúr comhla poppet é an comhla seiceála RVP 10 le caillteanas brú beag. Tá sé de chúram air, b'fhearr sreabhadh a dhúnadh saor ó sceitheadh i dtreo amháin agus saorshreabhadh a cheadú sa treo eile. Cuimsíonn sé go bunúsach an tithíocht (1), poppet (2) earrach comhbhrú (3), agus suíochán earraigh (4). ). Stróc an phoipéid (2), atá treoraithe ar a
trastomhas lasmuigh, teoranta ag stad meicniúil. Tacaíonn an earrach comhbhrú tógtha (3) leis an ngluaiseacht deiridh. Ina theannta sin coinníonn an t-earrach comhbhrú (3) an poppet (2) sa suíomh dúnta fiú nuair nach bhfuil aon sreabhadh tríd an gcomhla.
Siombail
Léaráid struchtúir
①Tithíocht ② Poppet ③ Earrach ④ Suíochán an earraigh
1. Ní mór an sreabhach a scagadh. Is é 20 ㎛ míne an scagaire íosta.
2. Ní mór an umar a bheith ina saothraítear rónta suas agus ní mór scagaire aeir a shuiteáil ar an mbealach isteach aer
3. Táirgí gan subplate nuair a fhágann tú an mhonarcha, más gá iad, le do thoil a ordú go speisialta.
4. Ní mór go mbeadh leibhéal ard déine ag na scriúnna socraithe comhla (aicme 10.9). Roghnaigh agus úsáid iad de réir na bparaiméadar atá liostaithe sa leabhar samplach
5. Tá gá le garbh an dromchla atá nasctha leis an gcomhla go 0.8/
6. Tá críochnú dromchla an phíosa cúplála ag teastáil go 0.01/100mm.
