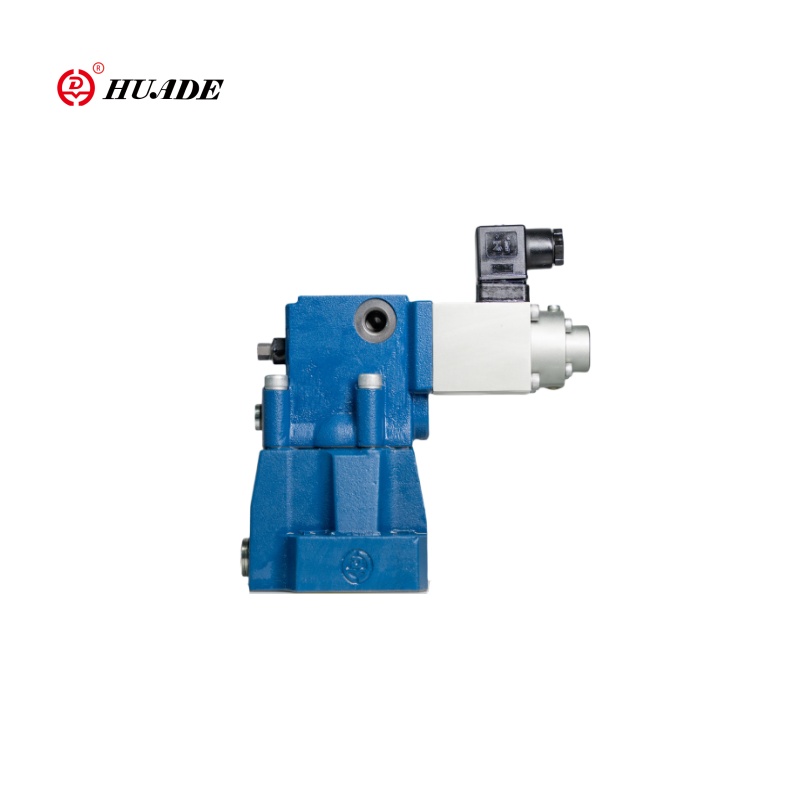

Cineálacha laghdaithe brú comhréireach Huade DRE Is comhlaí laghdaithe brú píolótach iad DRE. Úsáidtear iad chun brú oibre a laghdú.

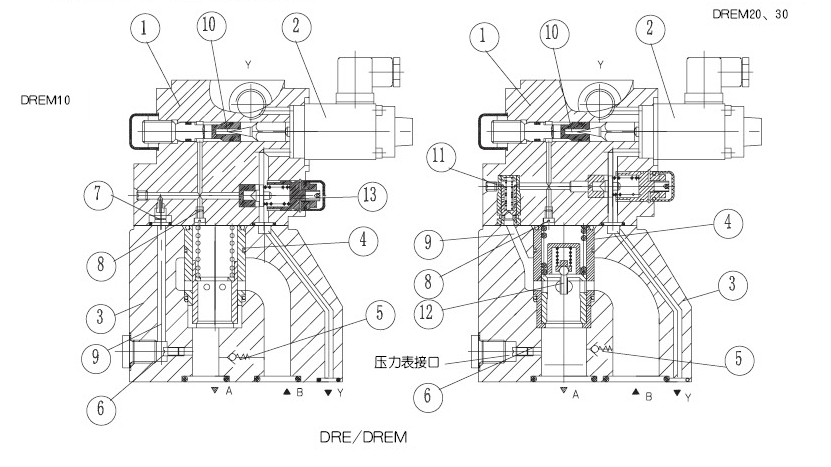

Brú comhréireach a laghdaíonn an comhla go bunúsach Is éard atá i gceist le DRE an comhla píolótach (1) le solenoid comhréireach (2) príomh -chomhla (3) le príomhthionól spól (4), chomh maith le comhla seiceála roghnach (5).
| Hiodrálach | ||
| Brú Max.Setting (MPA) | Calafoirt A agus B. | 31.5 |
| Port Y | Téigh go dtí an umar. Gan brú | |
| Brú max.seting, do chalafort A (MPA) | Mar an gcéanna le rátáil brú | |
| Min.seting brú.for calafort A (MPA) | A bheith bainteach le "Q". (féach cuair) | |
| Líneacht (%) | ± 3.5 | |
| In -atrialltacht (%) | <± 2 | |
| Hysteresis | Le quiver ± 2.5% pmax.with quiver ± 4.5% pmax | |
| Sreabhán | Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM) | |
| Raon slaodachta (mm2/S) | 2.8 TO380 | |
| Raon teochta sreabhach (℃) | -20 go +70 | |
| Leictreach | ||
| Voltas soláthair | DC | |
| Min.control reatha (a) | 0.1 | |
| Max.Control Reatha (A) | 0.8 | |
| Friotaíocht Coil (ω) | Is é an sean -chomhla ag 20 ℃ ná 19.5, is é max.warm comhla 28.8 | |
| Dualgas | leanúnach | |
| Teocht Max.Comhdhíola (℃) | 50 | |
| Insliú go din 40 050 | IP65 | |
| Aimplitheoir gaolmhar | Connecter Plug-In | |
| Iarratasóir leictreach | VT_2000: 40 (foráil le chéile) | |
Gnéithe:
▶ Max.pressure roghnach Cosaint
▶ Comhla seiceála roghnach idir a agus b
▶ Comhla a úsáidtear chun brú oibre a laghdú
▶ le haghaidh gléasta fo -phláta
▶ Comhla agus leictreonaic ó scurce amháin
Iarratas:
Tá struchtúr simplí, suiteáil áisiúil agus dífhabhtaithe, cumas sreafa láidir, caillteanas brú beag, dea -in -atrialltacht agus líneacht, agus tá sé oiriúnach le haghaidh ócáidí le sreabhadh mór córais. Úsáidtear é go forleathan in uirlisí meaisín, i dtionscal éadrom, i miotalóireacht, i dtógáil long, in innealtóireacht, i mianadóireacht, i aeraspáis agus i réimsí eile.
Cineál Dre ...
Tá suíomh an bhrú i gcalafort A ag brath ar an voltas atá i láthair ag na solenoidí comhréireacha (2).
Ag an gcuid eile, gan aon bhrú i gCalafort B coinníonn an t -earrach an príomh -spól (4) ina shuíomh tosaithe. Tá an nasc ó B go A dúnta, dá bhrí sin, go seachnaítear léim nuathionscanta.
Gníomhaíonn an brú i gcalafort A trí nasc ar achar an phríomhspróis.
Tógtar an ola phíolótach ó Chalafort A (NS 10) nó ó Chalafort B (NS 20,30) agus téann sí tríd an nasc leis an rialtóir sreafa tairiseach, a choinníonn an sreabhadh píolótach ola atá neamhspleách ar thiteann brú idir calafoirt A agus B. Ón rialtóir sreafa tairiseach téann an sreabhadh píolótach isteach i seomra an earraigh, trí dhá nasc, trí shuíochán comhla isteach sa chalafort Y agus as an líne isteach sa líne.
Sainmhínítear an brú a theastaíonn i gcalafort A ag an aimplitheoir ábhartha.

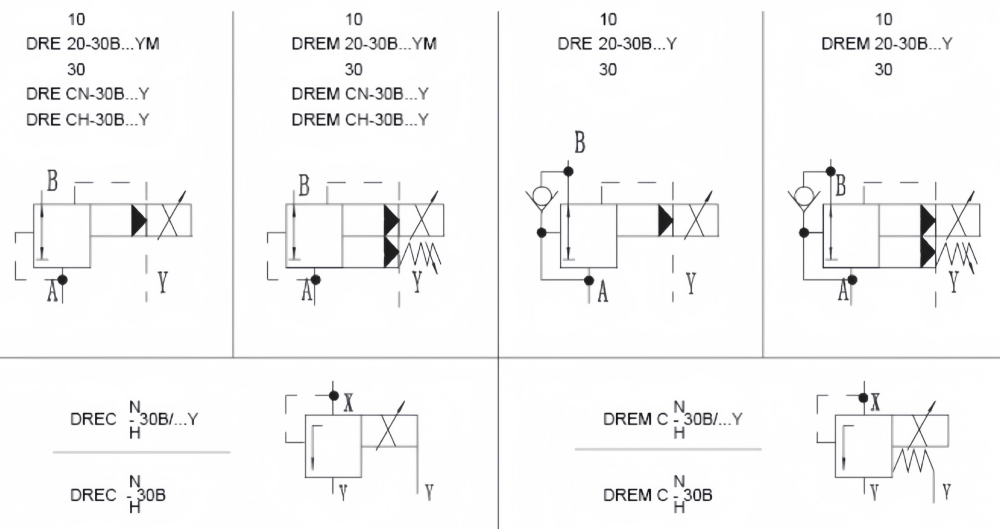

Siombailí de bhrú comhréireach ag laghdú comhla dre
