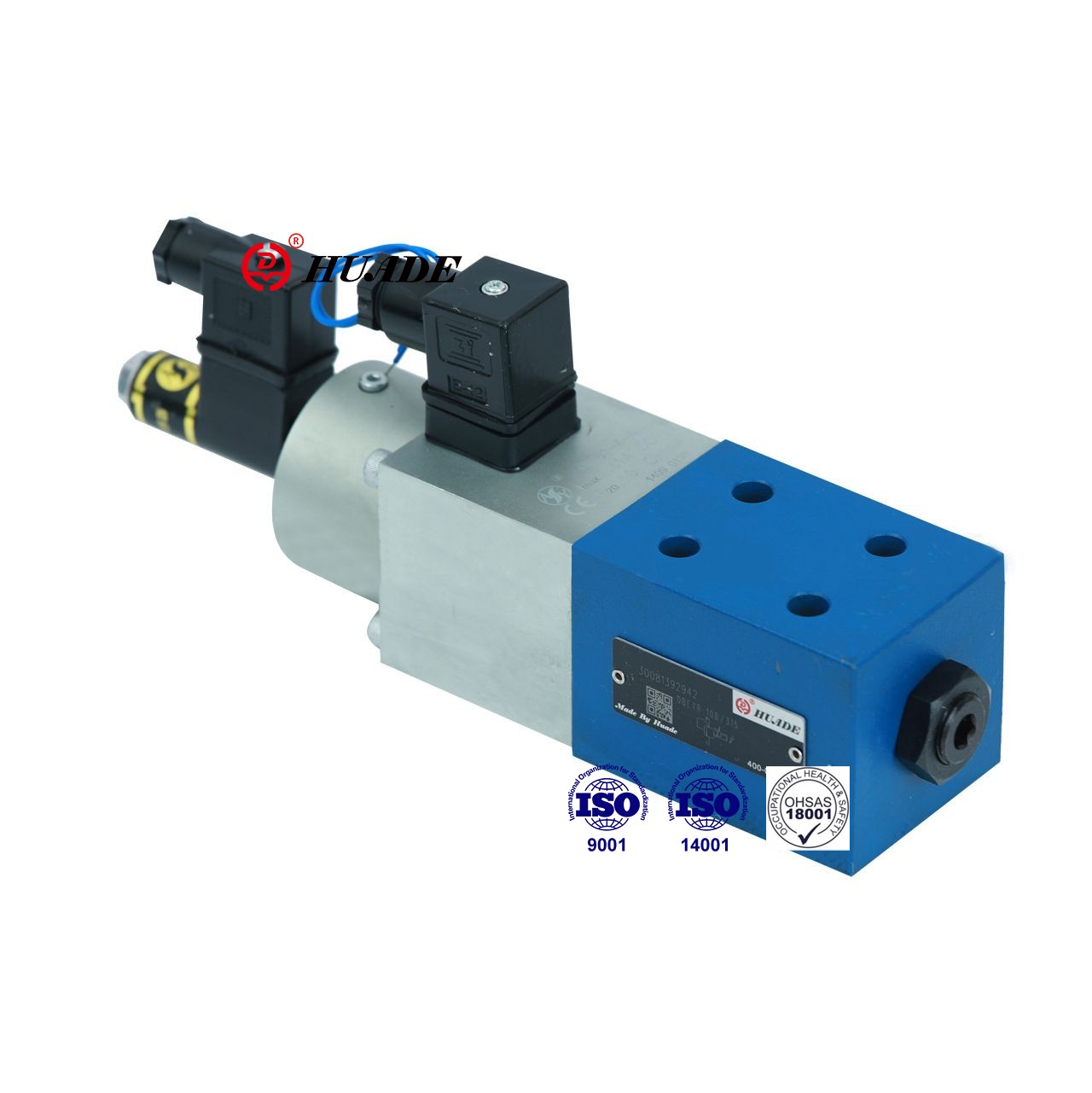

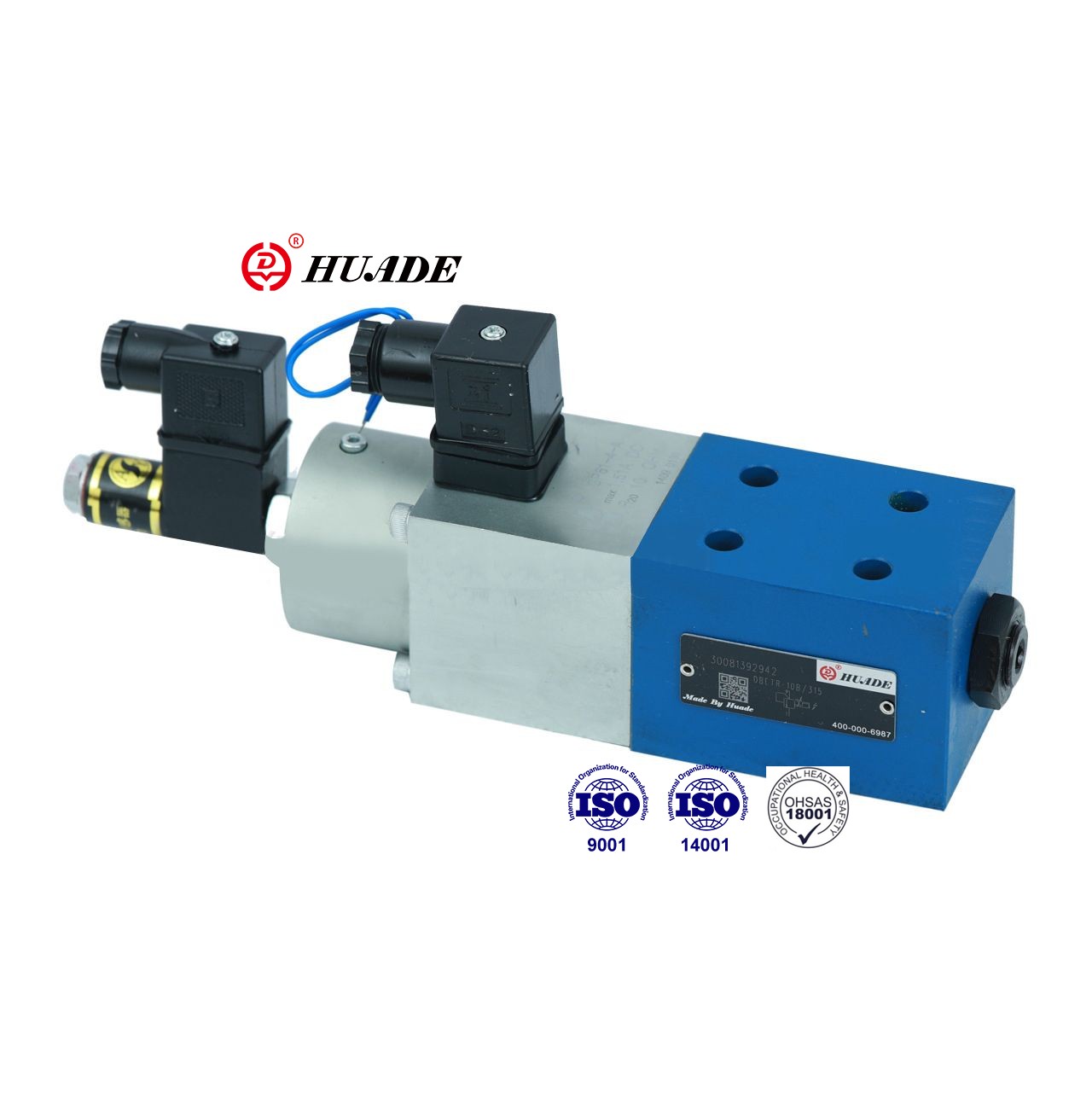

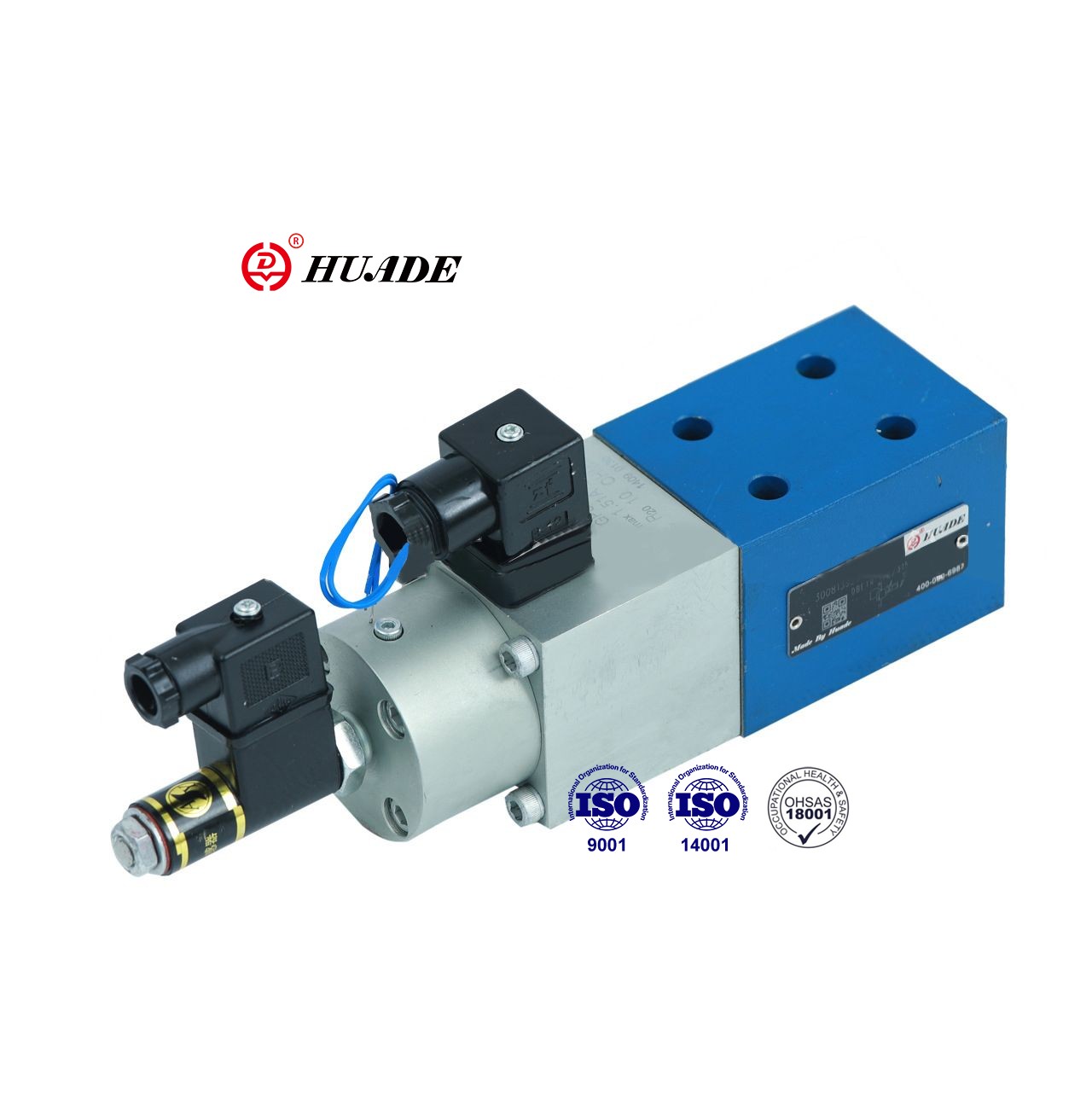

Rialaíonn an comhla faoisimh brú comhréireach seo DBETR brú i gcomhréir leis an luach ordaithe leictreach. Úsáidtear comhla DBTR go forleathan i gcórais dhúnta le brú córais cianrialaithe. Baineann comhlaí DBETR Huade úsáid as na caighdeáin chéanna le táirgí Rexroth. Is féidir leis an gcomhla brú comhréireach seo DBETR a chur in ionad táirgí sa tsraith chéanna, agus tá an praghas réasúnta inacmhainne.
| Hiodrálach | |||
| Max. Brú inólta (MPA) | Brú Céim 2.5 MPa | 2.5 | |
| Brú Céim 8.0 MPa | 8 | ||
| Céim brú 18.0 MPA | 18 | ||
| Brú Céim 31.5 MPa | 31.5 | ||
| Min. Brú inólta (MPA) | (féach cuair tréithiúla) | ||
| Brú max.operating (MPA) | calafort T (le coigeartú brú) | 0.2 | |
| calafort t (gan coigeartú brú) | 10 | ||
| port P. | 31.5 | ||
| Max.flow (l/min) | Brú Céim 25 | 10 | |
| Brú Céim 80 | 3 | ||
| Céim brú 180 | 3 | ||
| Céim brú 315 | 2 | ||
| Méid an éillithe (μM) | ≤20 (Moladh 10) | ||
| Hysteresis (%) | <1 de Max. brú in áit | ||
| In -atrialltacht (%) | <0.5 de bhrú max.settable | ||
| Líneacht (%) | 180; Céim brú ó 3 go 18 MPa | ≤ 1.5 de bhrú max.settable | |
| 315; Céim brú ó 6 go 31.5MPA | |||
| Athrú tipiciúil (%) | Comhla | ± 3 de uasmhéid. brú in áit | |
| Rialú leictreach | ＜ 0.5 | ||
| Freagra céimnithe 0 go 100% (ms) | Am Freagartha (PMIN-PMAX) | Am Freagartha (PMAX-PMIN) | |
| Brú Céim 2.5 agus 18MPA 0 go100 | 100 | 50 | |
| Céim brú 31.5MPA 0 go100 | 150 | 100 | |
| Sreabhán brú | Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM) | ||
| Raon slaodachta (mm2/S) | 2.8 go 380 | ||
| Raon teochta sreabhach brú (° C) | -20 go+70 | ||
| Suíomh suiteála | roghnach | ||
| Meáchan (kg) | 4 | ||
| Leictreach | ||||
| Aimplitheoir a bhaineann leis | VT-5003S30 | |||
| Voltas soláthair | DC | |||
| Friotaíocht Coil (ω) | Luach fuar ag 20 ° C. | 10 | ||
| Max. luach te | 13.9 | |||
| Dleacht (stát oibre) | Leanúnach | |||
| Teocht sreabhach brú (° C) | +50 | |||
| Voltas aimplitheoirí | comaitéireacht go hiomlán | 24 ± 10% | ||
| comaitéireacht trí fhoinse leictreach | 24 go 35 | |||
| Max. Tomhaltas Cumhachta (VA) | 50 | |||
| Friotaíocht chorna ag 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Ionduchtach (transducer) (MH) | 6 go 8 | |||
| Minicíocht Oscillator (Transducer) (KHz) | 2.5 | |||
| Cosaint le DIN 40 050 | IP65 | |||
Gnéithe:
▶ Hysteresis íseal
▶ A -atrialltacht mhaith,
▶ Rialú suímh lúb dúnta leictreach ar réamh-theannas an earraigh
▶ Actionoid solenoid comhréireach le trasduchtóir suímh ionduchtach (brú cothrom)
▶ Comhla agus rialú leictreonach ó fhoinse amháin
Iarratas:
Comhla faoisimh brú comhréireach Úsáidtear DBETR go forleathan i réimsí éagsúla amhail tionscal éadrom, uirlisí meaisín, miotalóireacht, etc.
Is éard atá sa chomhla go bunúsach ná tithíocht (1), solenoid comhréireach (2) le trasduchtóir ionduchtach postach (3), suíochán comhla (4) agus poppet comhla (5)
Socraítear an brú tríd an poitéinsiméadar luach ordaithe a choigeartú (0 go 9 V). Fágann coigeartú an luach ordaithe go bhfuil teannas an earraigh comhbhrúite trí na rialuithe leictreonacha agus an solenoid chomhréireach (2). Is é an trasduchtóir suímh ionduchtach (3) a chinneann teannas an earraigh comhbhrúite (6), i.e. suíomh an phláta earraigh (7). Ceartaítear aon chlaontaí ón luach ordaithe ag an rialú suímh dúnta lúb.
Cuireann úsáid an phrionsabail seo deireadh le héifeacht cuimilte solenoid.
Buntáistí:
- hysteresis íseal
- In -atrialltacht mhaith
Siombailí de chomhla faoisimh brú comhréireach DBETR
