Nuair is gá do chórais hiodrálacha ualaí troma a choinneáil go sábháilte nó cúl-shreabhadh sreabhach nach dteastaíonn a chosc, is minic a théann innealtóirí chuig comhlaí seiceála píolótach. Ina measc seo, seasann an cineál SL a mhonaraigh Bosch Rexroth amach mar réiteach iontaofa d'iarratais tionsclaíocha agus trealaimh soghluaiste. Míníonn an treoir seo cad a dhéanann an comhla seiceála píolótach SL difriúil ó chineálacha comhla eile, conas a oibríonn sé, agus cathain ba cheart duit smaoineamh ar é a úsáid i do chóras hiodrálacha.

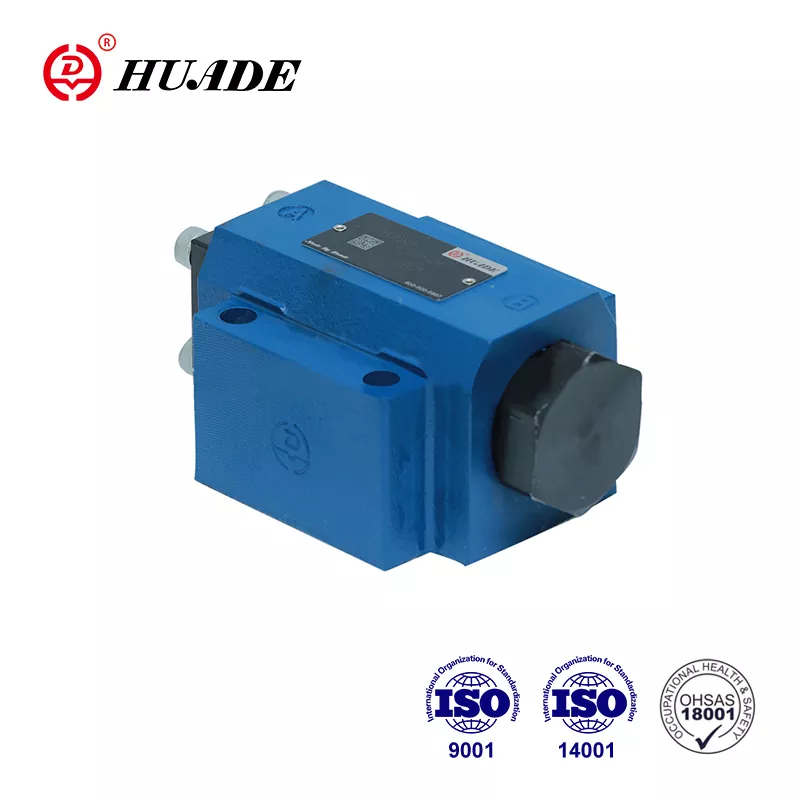

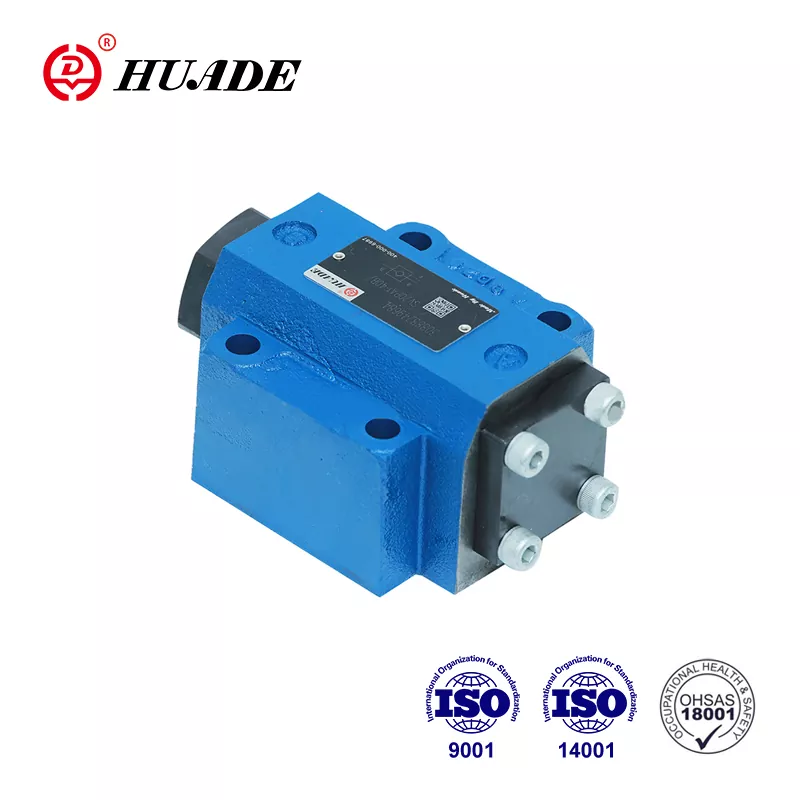

Cad is Comhla Seiceála Píolótach Oibrithe SL ann?
Is comhpháirt hiodrálach é comhla seiceála píolótach SL a ligeann do leacht sreabhadh go saor i dtreo amháin agus é a bhlocáil sreabhadh sa treo eile go dtí go scaoileann comhartha píolótach é. Tagraíonn an t-ainmniúchán "SL" go sonrach don leagan seachtrach draein Bosch Rexroth dá sraith SV, atá deartha le haghaidh feidhmchláir ina gcaithfidh an ola phíolótach draenáil ar leithligh ón bpríomhchiorcad.
Úsáideann an comhla dearadh poppet agus is féidir é a shuiteáil ar fhophláta nó a nascadh trí chalafoirt snáithithe. Nuair a shreabhann sreabhach ó phort A go calafort B, osclaíonn an comhla go héasca le friotaíocht íosta. Nuair a dhéanann brú iarracht sreabhach a bhrú ar ais ó B go A, rónta an chomhla go hiomlán le sceitheadh nialasach. Is é an t-aon bhealach chun an comhla a oscailt droim ar ais ná brú píolótach a chur i bhfeidhm ar chalafort X, a ardaíonn an poppet go meicniúil agus a cheadaíonn sreabhadh rialaithe.
Tá an príomhdhifríocht idir an comhla seiceála píolótach SL agus an múnla caighdeánach SV sa ghné draein sheachtrach. Cé go draenálann comhlaí SV ola phíolóta go hinmheánach ar ais isteach sa chóras, cuireann comhlaí SL an ola seo amach trí chalafort ar leith Y. Tugann an draenáil sheachtrach seo níos mó solúbthachta do dhearthóirí agus iad ag tógáil ciorcaid hiodrálacha casta, go háirithe nuair is gá don draein píolótach ceangal leis an umar go neamhspleách nó nuair a d'fhéadfadh cur isteach brú a chur ar dhraenáil inmheánach.
Mar a Feidhmíonn an Comhla Seiceála Píolótach SL
Cuidíonn tuiscint ar phrionsabal oibre comhla seiceála píolótach SL le míniú a thabhairt ar an bhfáth go bhfeidhmíonn sé chomh maith sin in iarratais ualaigh. Tá roinnt príomhchodanna sa chomhla: príomhchorp, poipéad príomhúil, poipéad píolótach, spriongaí comhbhrú, agus loine rialaithe. Oibríonn na codanna seo le chéile chun trí mhodh oibríochta ar leith a chruthú.
Le linn an tsreafa saor ó A go B, brúnn sreabhán hiodrálach go díreach i gcoinne an pháipéir, ag oscailt gan mórán frithsheasmhachta. Tá an titim brú ar fud na comhla fós faoi bhun 5 bar ag rátaí sreafa ainmniúla, rud a chiallaíonn caillteanas fuinnimh íosta. De ghnáth nascann an treo saorshreafa seo le taobh an chaidéil de do chiorcad hiodrálach.
Nuair a thógann brú sa treo eile ó B go A, comhcheanglaíonn brú an chórais le fórsa an earraigh chun an poppet a bhrú go daingean i gcoinne a shuíochán. Cruthaíonn sé seo séala iomlán gan aon sceitheadh, rud atá riachtanach chun ualaí a choinneáil ina seasamh. Ní shreabhfaidh sorcóir hiodrálach ingearach, mar shampla, síos fiú faoi lánualach mar go bhfuil bac foirfe ar an gcomhla seiceála píolótach SL.
Gníomhaíonn an tríú modh nuair a chuireann tú brú píolótach i bhfeidhm ar chalafort X. Feidhmíonn an brú seo ar an loine rialaithe, a bhfuil achar dromchla níos mó aige ná an príomh-phoipéad. Ligeann an buntáiste meicniúil brú píolótach réasúnta íseal brú ardchórais a shárú ar an taobh blocáilte. Sa chumraíocht SL, scarann an calafort draein seachtrach Y an seomra píolótach ó phort A, ag cinntiú nach ngníomhóidh ach an brú rialaithe atá beartaithe ar an loine gan cur isteach ar an taobh ualaigh.
Áirítear le roinnt samhlacha SL comhla seiceála píolótach gné dí-chomhbhrú, a shainaithnítear leis an litir "A" san ainmniú múnla. Tá poppet liathróid bheag ag na comhlaí seo a osclaíonn beagán sula n-ardaíonn an príomh-phoppet. De réir a chéile scaoileann an oscailt céimnithe seo brú gafa, rud a laghdaíonn turraing agus torann i do chóras hiodrálach. Osclaíonn an leagan "B" go díreach gan an chéim réamhoscailte seo, ag soláthar freagra níos tapúla ach a d'fhéadfadh a bheith ag cruthú spikes brú níos mó.
Braitheann an brú íosta píolótach atá ag teastáil ar an mbrú ualaigh is gá duit a shárú. Ríomhann innealtóirí é seo ag baint úsáide as an bhfoirmle: ba chóir go mbeadh an brú píolótach níos lú ná an brú ualaigh arna iolrú faoin gcóimheas idir limistéar poppet chun an limistéar loine a rialú. Chun críocha praiticiúla, is gá ar a laghad 5 bhar de bhrú píolótach a bheith ag formhór na múnlaí SL comhla seiceála a oibrítear le píolótach chun tús a chur le hoscailt, agus athraíonn an ceanglas cruinn bunaithe ar choinníollacha ualaigh agus méid na comhla.
Sonraíochtaí Teicniúla agus Sonraí Feidhmíochta
Déanann Bosch Rexroth samhlacha SL comhla seiceála píolótach i méideanna ainmniúla ó NG10 go NG32, a chlúdaíonn raon leathan feidhmeanna tionsclaíochta. Láimhseálann na comhlaí seo brúnna uasta suas le 315 barra agus rátaí sreafa a shroicheann 550 lítear in aghaidh an nóiméid, rud a fhágann go bhfuil siad oiriúnach do chórais hiodrálacha éilitheacha.
Oibríonn an méid NG10 is lú go maith le haghaidh innealra dlúth, ag láimhseáil suas le 100 lítear in aghaidh an nóiméid le méid rialaithe de díreach 2.5 ceintiméadar ciúbach ag calafort X. Tacaíonn comhlaí lár-raon NG16 agus NG20 le rátaí sreafa suas le 300 lítear in aghaidh an nóiméid, agus freastalaíonn na samhlacha NG25 agus NG32 is mó ar 550 lítear tionsclaíochta in aghaidh an nóiméid. Coinníonn gach méid an t-uasbhrú oibre céanna de 315 barra, cé gur féidir le brú rialaithe a bheith idir 5 agus 315 barra ag brath ar do riachtanais iarratais.
Tá tábhacht le cúrsaí meáchain do dhearthóirí trealamh soghluaiste. Tá meáchan thart ar 1.8 cileagram ag comhla seiceála píolótach NG10 SL i gcumraíocht gléasta fophláta, agus sroicheann samhail NG32 7.8 cileagram. Cuireann leaganacha nasctha snáithithe timpeall 0.3 cileagram leis na figiúirí seo. Athraíonn na toisí fisiceacha dá réir sin, le NG10 ag tomhas thart ar 100.8 milliméadar ar fad agus ag baint úsáide as snáitheanna calafoirt G1/4, agus leathnaíonn NG32 go 140 milliméadar le calafoirt G1 1/2.
Clúdaíonn feidhmíocht teochta coinníollacha tionsclaíocha tipiciúla. Le rónta caighdeánach NBR, feidhmíonn an comhla seiceála píolótach SL go hiontaofa ó 30 céim Celsius diúltach go 80 céim Celsius dearfach. Má tá teocht níos airde nó sreabhán ionsaitheach i gceist le d'iarratas, soláthraíonn ábhar róin FKM friotaíocht níos fearr. Glacann an comhla sreabháin hiodrálacha le slaodacht ó 2.8 go 500 milliméadar cearnach in aghaidh an tsoicind, cé go dtarlaíonn an fheidhmíocht is fearr le hola HLP46 caighdeánach ag 40 céim Celsius.
Tá rialú éillithe ríthábhachtach do shaolré fada na comhla. Molann Bosch Rexroth glaineacht sreabhach a choinneáil go rang ISO 4406 20/18/15 nó níos fearr. Cuidíonn caighdeáin scagacháin RE 50070 le cosc a chur ar na pasáistí píolótach ó clogáil, atá ar cheann de na modhanna teip is coitianta le haghaidh comhlaí seiceála píolótach.
Ag Roghnú na Múnla Ceart do D'Iarratas
Braitheann roghnú idir chomhla seiceála píolótach éagsúla SL ar roinnt fachtóirí i ndearadh do chórais hiodrálacha. Oibríonn an chumraíocht SL píolótach aonair bunúsach go maith nuair is gá duit sreabhadh a rialú i dtreo amháin. Tá an socrú seo coitianta in iarratais sorcóir ingearacha ina ndéanann domhantarraingt iarracht an t-ualach a tharraingt anuas agus go dteastaíonn cumas cianscaoilte uait.
Soláthraíonn leaganacha píolótacha dúbailte rialú sa dá threo, rud a fhágann go bhfuil siad iontach do shorcóirí ag gníomhú go dúbailte a dteastaíonn sealúchas ualaigh ag an dá cheann den stróc. Is minic a úsáideann trealamh tógála cosúil le hairm tochailteora an chumraíocht seo chun sruth i gceachtar treo a chosc nuair a scaoileann an t-oibreoir na rialtáin. Cinntíonn gné phíolótach dé den chomhla seiceála píolótach SL go bhfanann an t-ualach go díreach san áit a bhfuil sé suite, beag beann ar fhórsaí seachtracha.
Éiríonn an rogha dí-chomhbhrúite tábhachtach nuair a bhíonn difríochtaí ardbhrú ar do chóras nó nuair a d’fhéadfadh scaoileadh brú tobann damáiste a dhéanamh do chomhpháirteanna. Laghdaíonn samhlacha Cineál A leis an gcéim réamhoscailte poppet liathróid turraing sna línte hiodrálacha agus íoslaghdaíonn siad torann le linn lascadh comhla. Fágann sin gur fearr iad d’fheidhmchláir ina mbíonn compord an oibreora tábhachtach nó ina bhféadfadh spící brú dochar a dhéanamh do chomhpháirteanna íogaire. Freagraíonn samhlacha Cineál B gan réamh-oscailt níos tapúla agus oibríonn siad go maith nuair a bhíonn gníomhú comhla tapa níos tábhachtaí ná scaoileadh brú de réir a chéile.
Braitheann rogha modh ceangail ar ailtireacht do chórais. Ligeann gléasadh subplate de réir caighdeáin DIN 24340 comhtháthú dlúth iomadúil agus pluiméireacht níos glaine, go háirithe luachmhar i dtrealamh soghluaiste áit a bhfuil spás teoranta. Cuireann naisc snáithithe níos mó solúbthachta ar fáil d’fheidhmchláir iarfheistithe nó do chórais nuair nach bhfuil gléasadh iolrach praiticiúil. Tacaíonn an chomhla seiceála píolótach SL leis an dá chur chuige le toisí comhoiriúnacha.
Soláthraíonn coigeartú brú oscailte paraiméadar tiúnta eile. Úsáideann samhlacha caighdeánacha socruithe réamh-ualach earrach idir 1.5 agus 10 bar, a chinneann cé mhéad brú droim ar ais a thógann roimh na príomhshuíocháin poppet go daingean. Ligeann brúnna oscailte níos ísle saorshreabhadh níos éasca ach d'fhéadfadh sé go n-athdhéanfaidh an chomhla níos déanaí le linn lobhadh brú. Cinntíonn brúnna oscailte níos airde suíocháin dearfacha ach méadaíonn siad titim brú sa treo saorshreafa.
An Áit is Fearr a Feidhmíonn Comhlaí Seiceála Píolótach SL
Braitheann uathoibriú tionsclaíoch go mór ar theicneolaíocht SL comhla seiceála píolótach chun rialú beacht a dhéanamh ar ualach. Úsáideann cófraí déantúsaíochta na comhlaí seo chun suíomh an reithe a choinneáil le linn na dtimthriallta preasa, rud a chuireann cosc ar an bpláta uachtair trom ó bheith ag sileadh nuair a thiteann brú hiodrálach. Fostaíonn meaisíní múnlaithe insteallta socruithe comhchosúla chun leatha múnlaí a choinneáil faoi ghlas faoi fhórsa clampála ard, ag cinntiú go bhfuil cáilíocht na bpáirteanna comhsheasmhach.
B'fhéidir gurb ionann trealamh soghluaiste agus an limistéar iarratais is mó don chomhla seiceála píolótach SL. Teastaíonn sealúchas iontaofa ualaigh ó thochailteoirí, lódairí rotha, agus cúlbhróga ina gciorcaid borradh, bata agus buicéad. Nuair a pháirceálann oibreoir an meaisín agus an buicéad ardaithe, cuireann an comhla seiceála píolótach cosc ar an ualach ó creeping síos mar gheall ar sceitheadh séala sorcóra nó leathnú teirmeach ola gafa. Oibríonn cumraíocht draein seachtrach comhlaí SL go háirithe go maith sna hiarratais seo toisc go seachnaíonn sé aiseolas brú inmheánach a d'fhéadfadh a bheith ina chúis le éagobhsaíocht.
Éilíonn iarratais chraenacha iontaofacht níos airde fós mar go gcruthaíonn titeann ualach guaiseacha sábháilteachta tromchúiseacha. Úsáideann cobhsaitheoirí outrigger ar chraenacha soghluaiste comhlaí seiceála píolótach SL chun an suíomh a choinneáil ar feadh laethanta nó seachtainí le linn ardaitheoirí sínte. Cinntíonn an tréith sceitheadh nialasach go bhfanann an craein leibhéal ar fud na hoibríochta. Áirítear le go leor dearaí craein comhlaí seiceála dé-phíolótach ar an dá thaobh de gach sorcóir, rud a chruthaíonn sealúchas ualaigh iomarcach a leanann ar aghaidh ag feidhmiú fiú má theipeann ar chomhla amháin.
Tá sé faighte amach ag áiseanna cóireála uisce go ndéanann samhlacha SL comhla seiceála píolótach nósanna imeachta cothabhála a shimpliú. Úsáideann stáisiúin chaidéil na comhlaí seo chun mótair a leithlisiú le linn seirbhíse agus ceadaíonn siad cianghníomhachtú chun scagairí a shruthlú ar ais. Ligeann an draein píolótach seachtrach don phearsanra cothabhála oscailt comhla rialaithe ó achar sábháilte, ag coinneáil oibrithe ar shiúl ó chriosanna ardbhrú. Laghdaíonn an cumas iargúlta seo am neamhfhónaimh agus feabhsaíonn sé sábháilteacht i gcomparáid le comhlaí leithlisithe de láimh.
Léiríonn córais rialaithe pháirc lann tuirbín gaoithe feidhm mhéadaitheach ar chomhlaí seiceála píolótacha. Ceanglaíonn gach lann le sorcóirí hiodrálacha a choigeartóidh uillinn i gcoibhneas leis an ghaoth. Coinníonn an comhla seiceála píolótach SL suíomh na lann le linn gnáthoibríochta agus ceadaíonn sé coigeartú tapa nuair a athraíonn coinníollacha gaoithe. Baineann an tsonraíocht sceitheadh nialasach anseo toisc go mbíonn tionchar ag fiú athruithe uillinne lann beag ar éifeachtúlacht tuirbín agus ar luchtú struchtúrach.
Baineann trealamh láimhseála ábhar cosúil le forklifts leas as an rialú beacht a sholáthraíonn na comhlaí seo. Ní mór do na sorcóirí ardaitheoir crann ualaí a choinneáil ar aon airde gan sruth, rud a dhéanann an comhla seiceála píolótach SL a bhaint amach go hiontaofa. Ceadaíonn an t-athróg dé-phíolótach ísliú rialaithe fiú faoi ualaí troma trí bhrú píolótach a mhodhnú chun teacht suas go réidh seachas saor-thit.
Buntáistí a Dhéanann Comhlaí SL Seas Amach
Is é an buntáiste is suntasaí a bhaineann le comhla seiceála píolótach SL ná a shaintréith sceitheadh nialasach sa treo bac. Murab ionann agus comhlaí seiceála atá ag gníomhú go díreach a d'fhéadfadh a bheith beagán faoi bhrú ard, nó comhlaí frithchothromaithe a bhfuil roinnt sceitheadh rialaithe acu go bunúsach, cruthaíonn an comhla SL séala foirfe. Tá sé seo thar a bheith tábhachtach maidir le hualach statach a choinneáil nuair a charnann fiú mionshreabhadh le himeacht ama go hearráidí suntasacha suímh.
Leathnaíonn cumas cianrialaithe teacht an oibreora agus feabhsaíonn sé sábháilteacht. Trí bhrú píolótach a chur i bhfeidhm ó áit i bhfad i gcéin, is féidir leat ualaí a scaoileadh gan seasamh in aice le trealamh a d'fhéadfadh a bheith contúirteach. Is féidir le córais stad éigeandála comhtháthú freisin le ciorcaid SL comhla seiceála a oibrítear le píolótach, ag scaoileadh ualaí gafa go huathoibríoch nuair a ghníomhaíonn comhghlais sábháilteachta. Tá an tsolúbthacht seo luachmhar i gcórais uathoibrithe nuair is gá idirghabháil dhaonna a íoslaghdú.
Cuidíonn cumas sreafa ard i gcoibhneas le méid na comhla le dearthóirí córais méid na gcomhpháirteanna a íoslaghdú. Láimhseálann na samhlacha SL comhla seiceála píolótach is mó 550 lítear in aghaidh an nóiméid, atá leordhóthanach don chuid is mó de na sorcóirí tionsclaíocha, agus toisí gléasta dlúth á gcoimeád acu. Tagann an cumas sreabhadh ard seo le titim brú íseal sa treo saorshreafa, de ghnáth faoi 5 bar ag rátaí sreafa ainmniúla, rud a chiallaíonn níos lú fuinnimh amú agus teocht oibriúcháin níos fuaire.
Tugann freagairt thapa ar choinníollacha athraitheacha buntáiste do chomhlaí seiceála píolótacha in iarratais dhinimiciúla. Nuair a bhíonn brú píolótach i bhfeidhm, osclaíonn an chomhla go tapa, agus nuair a scaoileann brú píolótach, stopann brú an earraigh agus an chórais an phoipéad beagnach láithreach. Moillíonn na leaganacha dí-chomhbhrú an gníomh seo d'aon ghnó chun turraing a laghdú, ach freagraíonn fiú na samhlacha seo níos tapúla ná cineálacha comhla malartacha a bhíonn ag brath ar fhrithchuimilt sreabhach nó ar chiorcaid mhéadraithe casta.
Cuireann solúbthacht déthreorach i bhfoirmíochtaí píolótacha dúbailte deireadh leis an ngá atá le comhlaí iolracha i gciorcaid chasta. Is féidir le comhla seiceála aon phíolóta SL le hionchur dé-phíolótacha dhá chomhla ar leith a athsholáthar in iarratais a éilíonn coinneáil ualaigh sa dá threo. Laghdaíonn sé seo comhaireamh páirteach, pointí sceite féideartha, agus castacht iomlán an chórais agus ag an am céanna feabhas a chur ar iontaofacht trí níos lú comhpháirteanna.
Na Teorainneacha agus na Rioscaí a Thuiscint
Cruthaíonn castacht struchtúrach an príomh-aistarraingt a bhaineann le dearaí SL comhla seiceála oibrítear píolótach i gcomparáid le comhlaí gníomhacha díreacha níos simplí. Méadaíonn na comhpháirteanna breise lena n-áirítear poppets píolótach, loiní rialaithe, agus pasáistí draein seachtracha costas déantúsaíochta agus cruthaíonn siad níos mó pointí teip féideartha. Tá pasáistí píolótach beaga go háirithe i mbaol éillithe, rud a d'fhéadfadh an comhartha rialaithe a bhlocáil agus an comhla a chosc ó oscailt nuair is gá.
Tá riachtanais chothabhála níos airde i gcás comhlaí seiceála a oibrítear ar bhonn píolótach ná mar atá i gcás roghanna eile níos simplí. Ní mór iniúchadh agus glanadh rialta a dhéanamh ar na pasáistí píolótach chun clogging a chosc. Teastaíonn athsholáthar tréimhsiúil le caitheamh rónta ar an bpríomhpháipéad agus ar an bpíopa píolótach, ag baint úsáide as ábhair NBR nó FKM de ghnáth ag brath ar do choinníollacha sreabháin agus teochta. Éilíonn na tascanna cothabhála seo níos mó eolais theicniúil ná seirbhísiú a dhéanamh ar chomhla seiceála bunúsach, agus d'fhéadfadh go mbeadh oiliúint speisialaithe ag teastáil do phearsanra cothabhála.
Is féidir le hiarratais ualaigh dinimiciúla fadhbanna comhrá a chruthú le samhlacha SL comhla seiceála píolótach. Nuair a bhíonn ualaí ascalaithe nó creathadh, féadfaidh an comhla a oscailt agus a dhúnadh arís agus arís eile ag a brú tairseach, ag cruthú torann agus caitheamh luathaithe. Láimhseálann comhlaí frithchothromaithe na coinníollacha dinimiciúla seo ar bhealach níos réidhe trína saintréithe oscailte forásacha. Má bhaineann d’iarratas le gluaiseacht leanúnach ualaigh seachas sealúchas statach, b’fhéidir nach mbeadh comhla seiceála píolótach ar an rogha is fearr.
Cruthaíonn éifeachtaí leathnaithe teirmeach riosca caolchúiseach ach fíor i bhfeidhmchláir chomhla seiceála a oibrítear ar bhonn píolótach. Nuair a bhíonn ola hiodrálach gafa idir comhla dúnta agus ualach téamh suas, leathnaíonn sé agus méadaíonn sé brú. Uaireanta tugann innealtóirí "glas teirmeach" air seo toisc go bhféadfadh an t-ardú brú éirí chomh dian sin nach féidir leis an comhartha píolótach é a shárú. Is féidir le harduithe teochta timpeall 10 gcéim Celsius arduithe brú a ghiniúint os cionn 100 barra i méideanna gafa. Má dhéantar comhlaí faoisimh teirmeach a dhearadh nó sreabháin chobhsaí ó thaobh teochta a bhreithniú, cuidítear leis an riosca seo a mhaolú.
Mar gheall ar chúrsaí costais ní bhíonn samhlacha SL comhla seiceála píolótach chomh tarraingteach le haghaidh feidhmeanna simplí. Cosnaíonn comhla seiceála bunúsach a ghníomhaíonn go díreach i bhfad níos lú agus oibríonn sé go foirfe chun aissreabhadh díreach a chosc nuair nach bhfuil gá le coimeád ualaigh. Ní thugann gnéithe rialaithe sofaisticiúla comhla SL ach a bpraghas níos airde nuair a bhíonn cumas cianscaoilte, sceitheadh nialasach, nó rialú beacht déthreo ag teastáil ó d'iarratas.
Comhlaí SL a chur i gcomparáid le Réitigh Malartacha
Is ionann comhlaí seiceála dírghníomhaithe agus an rogha eile is simplí seachas comhla seiceála píolótach SL. Úsáideann na comhlaí bunúsacha seo brú sreabhach ina n-aonar chun an poppet a ardú i gcoinne earrach éadrom, rud a ligeann sreabhadh i dtreo amháin agus bac ar shreabhadh droim ar ais. Freagraíonn siad go han-tapa agus cosnaíonn siad i bhfad níos lú ná dearaí a oibrítear ar bhonn píolótach. Mar sin féin, d'fhéadfadh comhlaí seiceála atá ag gníomhú go díreach sceitheadh beagán faoi bhrú ard, caitheamh níos tapúla mar gheall ar chlaonadh díreach sreabhach ar an bpáipéad, agus ní féidir iad a oscailt go cianda sa treo eile. Oibríonn siad go maith le haghaidh cosanta asraon caidéil nó aonrú bunlíne ach ní chomhlíonann siad na ceanglais maidir le fíor-shealbhú ualaigh.
Comhcheanglaíonn comhlaí frithchothromaithe feidhm faoisimh brú le hiompar comhla seiceála, rud a chruthaíonn rialú réidh le haghaidh ualaí dinimiciúil. Déanann na comhlaí seo modhnú ar oscailt bunaithe ar bhrú ualaigh, rud a ligeann do shliocht rialaithe na n-ualaí ingearacha agus an cúlbhrú a choinneáil chun rith amach a chosc. Tá sármhaitheas acu maidir le rialú gluaisne trealaimh shoghluaiste áit a mbíonn ualaí ag gluaiseacht i gcónaí, amhail ardaitheoirí craein nó geataí ardaithe feithiclí. Is é an comhbhabhtáil ná go mbíonn roinnt sceitheadh rialaithe i gcónaí ag comhlaí frithchothromaithe agus go gcosnaíonn siad níos mó ná comhlaí seiceála a ghníomhaíonn go díreach nó a oibrítear ar bhonn píolótach. Maidir le sealúchas ualaigh statach nuair nach bhfuil aon ghluaiseacht ag teastáil, soláthraíonn comhla seiceála píolótach SL feidhmíocht níos fearr ar chostas níos ísle.
Tugann comhlaí solenoid rialaithe go leictreach rogha eile maidir le cumas cianscaoilte. Úsáideann na comhlaí seo cornaí leictreamaighnéadacha chun spóil inmheánacha nó poppets a aistriú, ag soláthar rialú ar-uaire gan brú píolótach a cheangal. Oibríonn siad go maith i gcórais le hailtireacht rialaithe leictreonaigh agus féadann siad comhtháthú go díreach le PLCanna agus le trealamh uathoibrithe eile. Mar sin féin, is gnách go mbíonn toilleadh sreafa níos ísle ag comhlaí solenoid ná comhlaí seiceála píolótacha inchomparáide, gineann siad teas le linn fuinneamh leanúnach, agus teastaíonn cumhacht leictreach uathu chun suíomhanna oscailte a choinneáil. Buann an comhla seiceála píolótach SL in iarratais ina bhfuil cumhacht hiodrálach ar fáil go héasca agus ba cheart castacht leictreach a íoslaghdú.
Is rogha eile speisialaithe iad fiúsanna hiodrálacha chun ualach a choinneáil atá ríthábhachtach don tsábháilteacht. Dúnann na gléasanna seo go huathoibríoch nuair a bhraitheann siad rátaí sreafa iomarcacha a d'fhéadfadh píobán réabtha nó feisteas briste a léiriú. Soláthraíonn siad cosaint éigeandála nach féidir le comhlaí seiceála píolótacha a thairiscint. Mar sin féin, ní sholáthraíonn fiúsanna cumas cianscaoilte agus féadfaidh siad spreagadh bréagach a dhéanamh ar choinníollacha dlisteanacha ardsreafa. Comhcheanglaíonn go leor innealtóirí an dá theicneolaíocht, ag baint úsáide as comhla seiceála píolótach SL le haghaidh rialú gnáth agus fiús hiodrálach le haghaidh cosaint cúltaca éigeandála.
Cleachtais Chothabhála a Leathnaíonn Saol na Seirbhíse
Coinníonn sceidil iniúchta rialta córais SL comhla seiceála píolótach ag rith go hiontaofa. Ba cheart go mbreathnódh seiceálacha amhairc míosúla ar sceitheadh ola seachtrach timpeall rónta agus dromchlaí gléasta. Léiríonn fiú sceitheadh beaga díghrádú róin a rachaidh in olcas le himeacht ama. Is féidir le héisteacht le torann neamhghnácha le linn oibriú comhla fadhbanna a nochtadh sula dtarlóidh teip iomlán. Is minic go mbíonn brú éagobhsaí nó dromchlaí pípéad caite i gceist le fuaimeanna cainte nó squealing.
Cosnaíonn cothabháil glaineachta sreabhán na pasáistí píolótacha beaga a fhágann go bhfuil comhlaí seiceála píolótach i mbaol éillithe. De réir cheanglais aicme glaineachta ISO 4406 20/18/15, ciallaíonn do chóras scagacháin na cáithníní a ghabháil sular féidir iad a thaisceadh in orifices rialaithe. Má úsáidtear ola hiodrálach ceart gan éilliú uisce, cuirtear cosc ar chreimeadh dromchlaí inmheánacha. Áirítear le go leor clár cothabhála sampláil agus anailís ráithiúil ola chun a fhíorú go bhfanann leibhéil éillithe laistigh de raonta inghlactha.
Ní mór aird ar leith a thabhairt ar chigireacht phíolótach ar líne mar go gcloíonn na feadáin agus na pasáistí seo ar thrastomhas beag go héasca. Baintear smionagar carntha trí línte píolótacha a dhínascadh agus a aisshruthú go bliantúil. Ba cheart comhlaí seiceála sa chiorcad píolótach a ghlanadh nó a athsholáthar má léiríonn siad comharthaí greamaithe. Deimhníonn tástáil brú píolótach le tomhsaire go sroicheann comhartha rialaithe leordhóthanach calafort X nuair a ordaíonn tú an comhla seiceála píolótach SL a oscailt.
Braitheann eatraimh athsholáthair séala ar choinníollacha oibriúcháin ach de ghnáth tarlaíonn sé gach dhá go cúig bliana. Maireann rónta NBR níos faide in iarratais teochta measartha, agus seasann rónta FKM teochtaí níos airde agus sreabhán ionsaitheach ach cosnaíonn siad níos mó. Agus rónta á n-athsholáthar, déan iniúchadh ar dhromchlaí cúplála ar an bpáipéad agus ar an gcorp comhla le haghaidh scórála nó caitheamh a d'fhéadfadh cosc a chur ar shéalú maith fiú le leaistiméirí nua. Is féidir le snasta éadrom le páipéar scríobach fíneáil dromchlaí séalaithe a athbhunú, ach éilíonn scóráil dhomhain athsholáthar an chomhlachta comhla.
Deimhnítear le tástáil fheidhmiúil go bhfeidhmíonn comhlaí seiceála píolótacha i gceart fós. Úsáideann tástáil shimplí sorcóir ingearach atá luchtaithe le meáchan. Agus brú píolótach bac, ba cheart go bhfanfadh an t-ualach go foirfe ar feadh uaireanta nó laethanta, rud a léiríonn aon sceitheadh nialasach. Má chuirtear brú rátáilte píolótach i bhfeidhm, ba cheart go n-osclófaí an chomhla agus go ligfeadh an t-ualach ísliú go réidh. Má thiteann an t-ualach síos le brú píolótach as, nó má tá gá le brú píolótach iomarcach chun an comhla a oscailt, is gá cothabháil nó athsholáthar a dhéanamh.
Fabhtcheartú Fadhbanna Coitianta
Nuair a theipeann ar chomhla seiceála píolótach SL oscailt ar ordú, tosaigh trí bhrú píolótach ag calafort X a fhíorú. Deimhníonn úsáid a bhaint as tomhas brú ag an nasc píolótach an sroicheann brú comhartha leordhóthanach an chomhla. Má tá an brú píolótach faoi bhun 5 bhar, luíonn an fhadhb sa chiorcad píolótach seachas sa chomhla féin. Seiceáil le haghaidh línte bactha, comhlaí píolótach teipthe, nó cumas caidéil neamhleor ar an soláthar píolótach.
Má léann brú an phíolóta i gceart ach nach n-osclóidh an chomhla fós, bíodh éillitheacht sa phasáiste píolótach nó loine rialaithe greamaithe. Nuair a dhíchóimeáiltear an chomhla, is gnách go dtaispeántar salachar nó creimeadh a chuireann cosc ar ghluaiseacht loine. De ghnáth déanann glanadh na pasáistí inmheánacha go léir agus athsholáthar rónta an fheidhm a athchóiriú. I gcásanna tromchúiseacha, féadfar an dromchla loine rialaithe a scóráil agus a cheangal ar athsholáthar.
Léiríonn sceitheadh sa treo bactha damáiste poppet nó suíochán. Is féidir méideanna beaga éillithe a neadú sa dromchla bog poppet, rud a chruthaíonn cosáin sceite fiú nuair a bhíonn an comhla dúnta. Taispeánfaidh díchóimeáil agus iniúchadh cibé an ndéanann glanadh an phoipéad agus an suíochán an séalaithe a athbhunú, nó an bhfuil gá le páirteanna athsholáthair. Má leanann an sceitheadh tar éis glantacháin, seiceáil nach bhfuil brú an chórais sáraithe ag cumas rátáilte na comhla, rud a d'fhéadfadh damáiste buan a dhéanamh do dhromchlaí séalaithe.
Tugann comhráite nó creathadh le linn oibríochta le fios go bhfuil an t-ualach éagobhsaí nó go bhfuil an brú píolótach ascalaithe. Fíoraigh go bhfanann an t-ualach seasta le linn oibriú comhla. Má chreathadh an t-ualach féin, b’fhéidir nach é an comhla seiceála píolótach SL an réiteach ceart don fheidhmchlár sin. Is féidir le héagobhsaíocht brú sa chiorcad píolótach a bheith ina chúis leis an gcomhla a oscailt agus a dhúnadh arís agus arís eile ar a tairseach. Má shuiteáiltear tiomsaitheoir sa líne phíolótach, míníonn sé na luaineachtaí brú seo go minic agus cuireann sé stop le comhrá.
De ghnáth, ciallaíonn torann le linn lascadh comhla nach bhfuil an ghné dí-chomhbhrúite ag obair i gceart nó go dteastaíonn comhla cineál A don fheidhmchlár seachas cineál B. Múnlaí gan brú scaoilte céim réamhoscailte na liathróide go tobann, rud a d'fhéadfadh turraing fhuaimiúil a ghiniúint sna línte hiodrálacha. Mura bhfuil an torann do-ghlactha, is iondúil go réitíonn athrú chuig comhla seiceála píolótach a oibrítear le dí-chomhbhrú SL an fhadhb. Mar mhalairt air sin, má chuirtear orifice beag sa líne phíolótach go mall ar oscailt comhla, ag laghdú turraing ar chostas freagartha beagán níos moille.
Éilíonn cásanna glasála teirmeach cuir chuige fabhtcheartaithe éagsúla. Má bhíonn sé deacair ualaí a bhogadh tar éis don chóras suí díomhaoin i ndálaí te, is dócha go mbeidh an méadú sreabhán gafa ina chúis le brú iomarcach. Trí chomhlaí faoisimh teirmeacha beaga a shuiteáil os cionn an ghnáthbhrú oibre ach faoi bhun acmhainn sáraithe píolótach, ceadaítear leathnú teirmeach gan cur isteach ar ghnáthoibriú. De rogha air sin, laghdaítear comhéifeachtaí leathnú teirmeach trí úsáid a bhaint as sreabháin hiodrálacha atá cobhsaí ag teocht.
Forbairtí sa Todhchaí agus Treochtaí Tionscail
Comhtháthaíonn dearthóirí córais hiodrálacha braiteoirí níos mó agus níos mó le comhpháirteanna SL comhla seiceála píolótach chun cothabháil thuarthach a chumasú. Déanann trasduchtóirí brú i línte píolótacha monatóireacht ar neart an chomhartha rialaithe, ag tabhairt foláirimh d'oibreoirí sula ndíghrádaíonn brú píolótach faoi na leibhéil feidhme. Braitear braiteoirí éilliúcháin sa líne draein ó phort Y nuair a thosaíonn cáithníní ag carnadh, rud a spreagann cothabháil sula dtarlaíonn bac. Laghdaíonn na córais comhla cliste seo aga neamhphleanáilte trí fhadhbanna a ghabháil go luath.
Tiomáineann rialacháin chomhshaoil glacadh sreabhán hiodrálach in-bhithmhillte, go háirithe i dtrealamh soghluaiste agus feidhmeanna foraoiseachta. Freastalaíonn dearaí SL comhla seiceála píolótach nua-aimseartha ar na sreabháin seo trí ábhair róin comhoiriúnacha agus cosaint creimthe feabhsaithe. Cuidíonn VDMA 24568 agus caighdeáin chomhchosúla le hinnealtóirí comhlaí cuí a roghnú le haghaidh feidhmeanna bith-ola. De réir mar a thagann méadú ar imní comhshaoil, bí ag súil le comhoiriúnacht níos leithne le ceimicí sreabhach malartacha.
Cruthaíonn treochtaí miniaturization i dtrealamh soghluaiste éileamh ar chomhlaí seiceála píolótach níos lú agus níos éadroime gan feidhmíocht a íobairt. D’fhéadfadh dearadh níos dlúithe a chumasú le hardteicníochtaí déantúsaíochta lena n-áirítear priontáil 3D agus cruinneas-réitigh. Baineann tábhacht mhór le laghdú meáchain i dtrealamh soghluaiste ceallraí-leictreacha áit a mbíonn tionchar ag gach cileagram ar an raon oibriúcháin. D'fhéadfadh samhlacha SL comhla seiceála píolótach amach anseo ábhair níos éadroime cosúil le alúmanam nó plaistigh innealtóireachta a ionchorprú i gcomhpháirteanna nach bhfuil brú orthu.
Díríonn feabhsuithe éifeachtúlachta fuinnimh ar thiteann brú sa treo saorshreafa a laghdú. Léiríonn fiú an titim brú reatha 5 bharra ag sreabhadh ainmniúil fuinneamh amú a thagann chun bheith ina theas. D'fhéadfadh céimseata cosán sreafa optamaithe titim brú a ghearradh ina dhá leath, ag feabhsú éifeachtacht iomlán an chórais. De réir mar a thagann ardú ar chostais fuinnimh agus méadú ar bhrú comhshaoil, éiríonn na gnóthachain éifeachtúlachta seo níos tarraingtí ó thaobh na heacnamaíochta de.
Is dócha go dtiocfaidh méadú ar chomhtháthú le córais rialaithe leictreonacha. Cé go mbraitheann an chomhla seiceála píolótach SL faoi láthair go hiomlán ar chomharthaí píolótach hiodrálacha, d'fhéadfadh go n-ionchorpróidh leaganacha amach anseo comhlaí píolótacha leictreonacha agus braiteoirí suímh a tógadh go díreach isteach sa chorp comhla. Simplíonn an comhtháthú seo ailtireacht an chórais agus cuireann sé ar chumas halgartaim rialaithe níos sofaisticiúla agus ag an am céanna an simplíocht mheicniúil agus an iontaofacht a chothabháil a dhéanann comhlaí seiceála píolótach tarraingteach.
An Rogha Cheart a Dhéanamh do D'Iarratas
Chun comhla seiceála píolótach SL a roghnú in aghaidh teicneolaíochtaí malartacha is gá measúnú cúramach a dhéanamh ar do shainriachtanais. Tosaigh ag aithint cé acu an dteastaíonn sealbhú ualaigh statach nó rialú ualaigh dinimiciúil ó d'iarratas. Más rud é gur chóir go bhfanfadh an t-ualach go hiomlán seasta nuair a bhíonn an comhla dúnta, is é an tréith sceite nialasach de chomhla seiceála píolótach SL an rogha is fearr. Má bhogann an t-ualach go minic le rátaí laghduithe rialaithe, is dócha go bhfreastalaíonn comhla frithchothromaíochta níos fearr.
Smaoinigh an bhfuil tábhacht le cumas cianscaoilte i do dhearadh. Is féidir le feidhmchláir shimplí ina bhfuil oibríocht láimhe comhla inghlactha úsáid a bhaint as comhlaí seiceála dírghníomhaithe nach bhfuil chomh costasach. Nuair is gá d'oibreoirí oscailt comhla a rialú ó fad, nó nuair a chaithfidh córais uathoibrithe rialú comhla a chomhtháthú, soláthraíonn an comhla seiceála píolótach SL oibríocht iargúlta riachtanach trína chiorcad píolótach. Is minic a spreagann cúinsí sábháilteachta an riachtanas seo nuair a fheabhsaítear sábháilteacht iomlán an chórais trí phearsanra a choinneáil ar shiúl ó limistéir ghuaiseacha.
Déan cumais rialaithe éillithe do chórais a mheas go hionraic. Comhla seiceála píolótach Éilíonn samhlacha SL leacht hiodrálach glan agus scagachán cuí. Má oibríonn d’iarratas i dtimpeallachtaí deannaigh le scagachán imeallach, nó má tá cleachtais chothabhála ar neamhréir, d’fhéadfadh cineálacha comhla níos simplí le níos lú pasáistí beaga a bheith níos iontaofa in ainneoin a dteorainneacha feidhmíochta. Ná roghnaigh comhlaí sofaisticiúla do chórais nach féidir leo an glaineacht a theastaíonn ó na comhlaí seo a chothabháil.
Laghdaíonn ráta sreafa agus riachtanais brú do rogha méid comhla. Tomhais na rátaí sreafa iarbhír i do chiorcad seachas a bheith ag brath ar thoilleadh caidéil, toisc nach n-oibríonn an chuid is mó de na córais ag an sreabhadh uasta go leanúnach. Má roghnaíonn tú an comhla is lú a láimhseálann do rátaí sreafa iarbhír íoslaghdaítear costas agus meáchan. Ba cheart go sáródh rátálacha brú uasbhrú an chórais le lamháil sábháilteachta leordhóthanach, agus go hiondúil roghnaíonn siad comhlaí atá 25 faoin gcéad ar a laghad os cionn an uasbhrú ionchais.
Cinneann riachtanais draein sheachtracha cibé an bhfuil múnla SL de dhíth ort nó an leor an malairt SV níos simplí. Más féidir le do dhraen píolótach filleadh ar an umar tríd an iliomad céanna leis an bpríomh-chomhla, oibríonn samhlacha SV draein inmheánaigh go breá. Nuair a chaithfidh draein píolótach bealach ar leithligh, b'fhéidir chun a chinntiú nach gcuirfidh brú an umair isteach ar oibriú píolótach, soláthraíonn an calafort draein seachtrach Y ar mhúnlaí SL comhla seiceála píolótach an tsolúbthacht riachtanach.
Bíonn tionchar ag srianta spáis suiteála ar roghnú stíl gléasta. Cuireann gléasta subplate an tsuiteáil is dlúithe ar fáil nuair is féidir leat iomadúil a dhearadh chun freastal ar chomhlaí iolracha. Soláthraíonn naisc snáithithe solúbthacht maidir le feidhmchláir iarfheistithe nó seastáin tástála nuair nach bhfuil monarú iomadúil praiticiúil. Tomhais an spás atá ar fáil go cúramach agus athbhreithnigh líníochtaí tríthoiseacha sula dtiomnaíonn tú cumraíocht gléasta ar leith.
Conclúid
Comhlíonann an comhla seiceála píolótach SL ról sonrach ach tábhachtach i gcórais hiodrálacha a éilíonn sealúchas ualaigh cianrialaithe, gan sceitheadh nialasach. Soláthraíonn a chumraíocht draein sheachtrach solúbthacht dearaidh nach féidir le samhlacha caighdeánacha SV a mheaitseáil, go háirithe luachmhar i gciorcaid chasta ina bhfuil tábhacht le ródú brú píolótach. Cuidíonn sé le hinnealtóirí cinntí eolasacha a dhéanamh maidir le cathain ar cheart iad a úsáid agus conas iad a chothabháil i gceart trí chumas agus teorainneacha na gcomhlaí seo a thuiscint.
I gcás feidhmeanna ualaigh statacha in uathoibriú tionsclaíoch, trealamh soghluaiste, agus córais atá ríthábhachtach don tsábháilteacht, seachadann teicneolaíocht SL comhla seiceála píolótach feidhmíocht iontaofa nach féidir le roghanna eile níos simplí a mheaitseáil. Tá údar maith leis na riachtanais chostais agus cothabhála níos airde nuair a bhíonn sceitheadh nialasach agus rialú iargúlta riachtanach. Is minic go n-oibríonn feidhmchláir nach bhfuil chomh dian sin go breá le comhlaí seiceála atá ag gníomhú go díreach nó le réitigh níos simplí eile ar chostas níos ísle.
Éilíonn roghnú cuí sonraíochtaí comhla a mheaitseáil le riachtanais an chórais iarbhír, ag smaoineamh ar mhéid ainmniúil, rátálacha brú, ábhair róin, agus cumraíocht gléasta. Soláthraíonn doiciméadú teicniúil mionsonraithe ó Bosch Rexroth, lena n-áirítear catalóg RE 21482, na sonraí a theastaíonn le haghaidh méid cruinn comhla. Is féidir le soláthraithe cosúil le Hyquip agus Leader Hydraulics tacaíocht iarratais agus praghsáil a sholáthar do mhúnlaí sonracha.
Coinníonn cláir chothabhála a chuireann béim ar rialú éillithe agus iniúchadh rialta córais SL comhla seiceála píolótach ag rith go hiontaofa ar feadh deich mbliana nó níos mó. Nuair a thagann fadhbanna chun cinn, is gnách go n-aithnítear le fabhtcheartú córasach cúiseanna insocraithe cosúil le bac ar an líne píolótach nó caitheamh róin. Le tuiscint a fháil ar an gcaoi a n-oibríonn na comhlaí seo go hinmheánach bíonn fabhtcheartaithe i bhfad níos éifeachtaí.
De réir mar a fhorbraíonn an teicneolaíocht hiodrálach i dtreo comhtháthú níos fearr le rialuithe leictreonacha agus le héifeachtúlacht fuinnimh feabhsaithe, leanfaidh dearaí SL comhla seiceála píolótach ag oiriúnú chun freastal ar riachtanais nua. Fanann an bunphrionsabal oibríochta - brú píolótach a úsáid chun poipéad séalaithe a scaoileadh go meicniúil - slán agus is dócha go bhfreastalóidh sé ar chórais hiodrálach ar feadh na mblianta fada amach romhainn. Is féidir le hinnealtóirí a thuigeann na comhlaí seo go críochnúil córais níos fearr a dhearadh agus fadhbanna a réiteach ar bhealach níos éifeachtaí.
