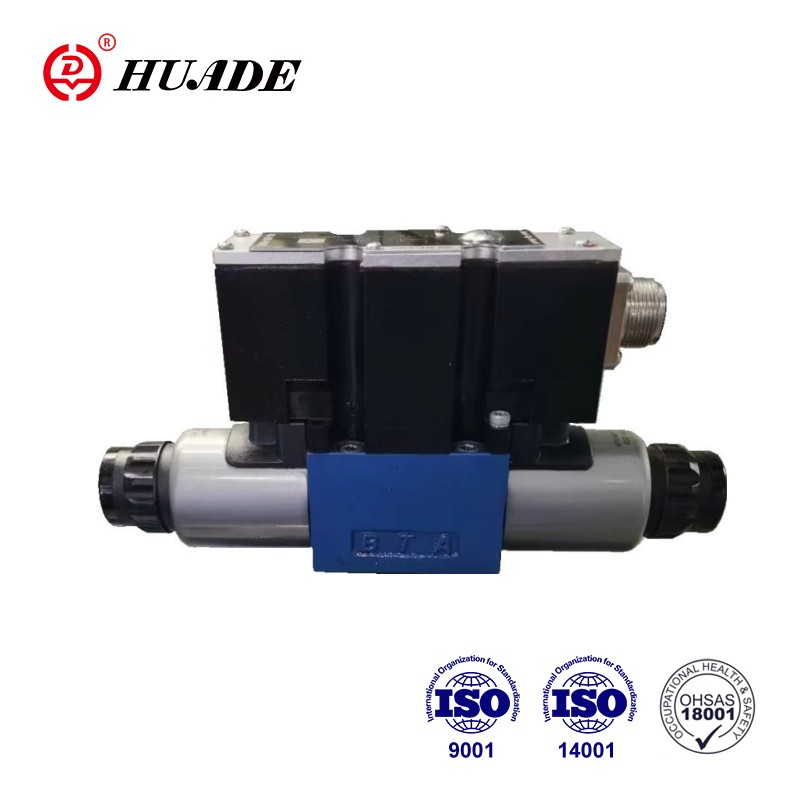

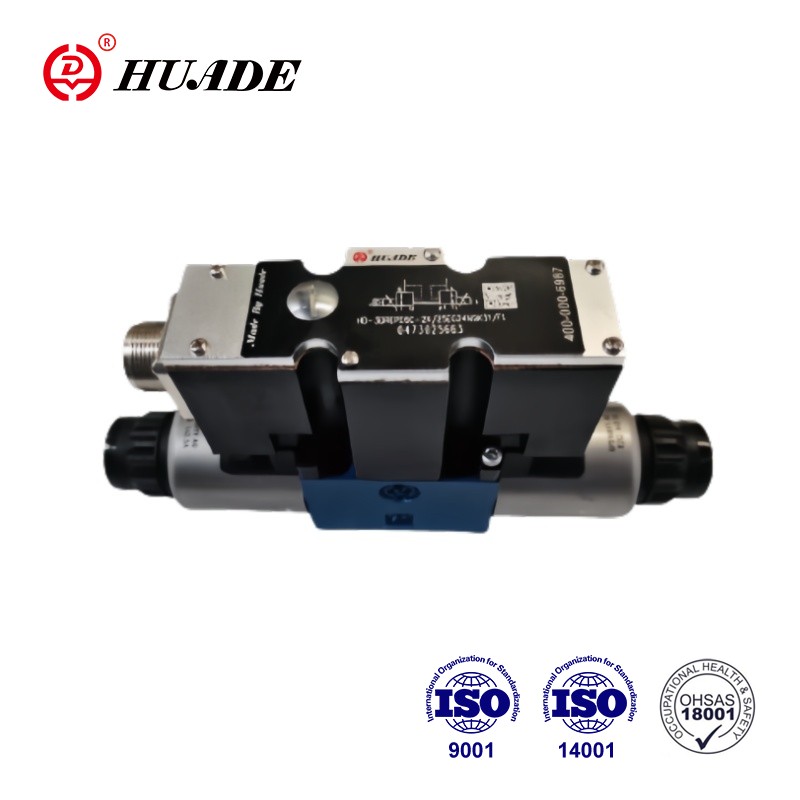

Déantar an comhla 3-bhealach a laghdú de chineál 3DREP6-2X ... a ghníomhachtú go díreach le solenoids comhréireacha. Athraíonn siad comhartha ionchuir leictrigh ina chomhartha aschuir brú comhréireach. Is iad na solenoidí comhréireacha solenoids bioráin fhliucha inrialaithe le snáithe lárnach agus corna inbhainte. Déantar na solenoidí a rialú go roghnach trí leictreonaic rialaithe seachtrach (cineál 3DREP-2X) nó trí leictreonaic rialaithe chomhtháite (cineál 3DREPE-2X).
| Hiodrálach | |||
| Cineál comhla | HD-3DREP | HD-3DRepe | |
| Raon brú oibriúcháin MPA | Port P. | 2 go 10 do chéim brú 1.6 | |
| 3 go 10 do chéim brú 2.5 | |||
| 5 go 10 do chéim brú 4.5 | |||
| Port T. | 0 go 3 | ||
| Max.flow l/min | 15 (△ p = 5MPA) | ||
| Scag Fineness (μM) | ≤20 (is fearr ≤10) | ||
| Hysteresis (%) | ≤5 | ||
| Cruinneas in -atrialltachta (%) | ≤1 | ||
| Íogaireacht Freagartha (%) | ≤0.5 | ||
| Sreabhán brú | Ola mhianrach, nó eistir fosfáite | ||
| Raon slaodachta mm2/s | 20 ~ 380 | ||
| Raon teochta sreabhach brú (℃) | -20 ~+80 | ||
| Meáchan (kg) | 2 | 2.2 | |
| Leictreach | |||
| Sonraí Leictreachais, solenoid | |||
| Cineál comhla | HD-3DREP | HD-3DRepe | |
| Cineál voltais | DC | DC | |
| Voltas ainmniúil (V) | 24 | ||
| Max.current (a) | 1.5 | 2.5 | |
| Friotaíocht corna solenoid (ω) | Luach fuar ag 20 ℃ | 4.8 | 2 |
| Luach max.warm | 7.2 | 3 | |
| Dleacht (%) | 100 | ||
| Teocht an Choil ℃ | Suas le 150 | ||
| Caomhnú | IP65 | ||
| Leictreonaic Leictreach, Rialaithe | |||
| Aimplitheoir | HD-VT-VSPA2-50-1X/T1 (le ham 1ramp) | Leictreonaic rialaithe chomhtháite | |
| HD-VT-VSPA2-50-1X/T5 (le 5 amanna rampaí) | |||
| Voltas soláthair | Voltas ainmniúil VDC | 24 | |
| Luach teorannaithe níos ísle v | 19 | ||
| Luach Uachtarach Teorannaithe V. | 35 | ||
| tomhaltas reatha | Imax a | 1.8 | |
| Impulse reatha a | 4 | ||
Gnéithe:
▶ Comhlaí comhréireacha rialaithe go díreach chun brú agus treo sreafa a rialú
▶ Gníomhaithe trí solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ sárú láimhe, roghnach
▶ Spól rialaithe atá dírithe ar an earrach
▶ Cineál HD-3DRepe le Leictreonaic Chomhtháite, Comhéadan A1
▶ Leictreonaic Rialaithe Seachtraí do Chineál HD-3DREP:
▶ Cineál aimplitheoir analógach HD-VT-VSPA2-50-1X/... i bhformáid Eurocard
▶ Cineál aimplitheoirí digití HD-VT-VSPD-1-1X/. .. i bhformáid Eurocard
▶ Cineál aimplitheoir leictreach HD-VT-11118 de dhearadh modúlach
▶ Comhla agus leictreonaic rialaithe comhréireach ó fhoinse amháin
Iarratas:
Brú comhréireach a laghdaíonn an comhla 3DREP6-2X Úsáidtear go forleathan é i rialú uathoibríoch ar chórais hiodrálacha i dtionscail éagsúla amhail uirlisí meaisín, tionscal éadrom, miotalóireacht, agus mar sin de.
Is éard atá sa chomhla den chuid is mó ná: solenoids (5 agus 6), tithíocht (1), spól rialaithe (2) le spól tomhais brú (3 agus 4) agus leictreonaic comhla comhtháite roghnach (7).
Leis na solenoids (5 agus 6) dí-fhuinnmhiú tá an spól rialaithe (2) á gcoinneáil ina shuíomh lárnach trí spriongaí comhbhrúite. Déantar an spól rialaithe (2) a ghníomhachtú go díreach nuair a dhéantar ceann de na solenoids a fhuinnmhiú.
E.g. Trí solenoid (5) a fhuinnmhiú: bogann an spól tomhais brú (3) agus an spól rialaithe (2) ar dheis i gcomhréir leis an gcomhartha ionchuir leictrigh. Is é an nasc ó P go B agus A go T trí thrasghearrthacha foirmithe le saintréithe sreafa forásacha.
Dí-fhuinneamh an solenoid (5): Cuirtear an spól rialaithe (2) ar ais chuig a shuíomh lár ag na spriongaí comhbhrúite. Sa lár -shuíomh osclaítear na naisc A agus B go T, mar sin is féidir leis an sreabhán brú sreabhadh go saor in aisce. Is féidir sárú ar lámh roghnach (9 nó 10), is féidir an spól rialaithe (2) a bhogadh gan an solenoid a fhuinnmhiú.
Tá feidhm an leagan seo den chomhla 2 shuíomh mar an gcéanna go bunúsach leis an bhfeidhm atá ag an gcomhla le 3 sheasamh lasctha.
Mar sin féin, ní fheistítear ach le solenoid 5 nó 6.
Siombailí de bhrú comhréireach comhréireach ag laghdú comhla 3DREP6-2X
