Tá an comhla cothromaíochta HD-BLV20-1X ina phríomhchuid den chóras hiodrálacha innealra tógála, go háirithe i dtrealamh ardaithe (cosúil le craenacha trucail, craenacha túr, ardáin oibre aerga, etc.).
Feidhmeanna lárnacha
▪ Rialú luchtaithe agus cruinneas tairiscint
①Tuigeann an rialú comhréireach píolótach inmheánach tús agus stad rianúil an actuator (sorcóir / mótair), rud a chuireann deireadh leis an ngiodam nó an tionchar faoi ualach táimhe ard.
② Soláthraíonn sé cumas rialaithe luas gan chéim i ngníomhartha mar ardú agus ísliú rudaí troma, gluaiseacht teileascópacha aimplitiúid athraitheach, agus déanann sé oiriúnú do riachtanais oibríocht micrea-tairiscint (cosúil le hardú beacht).
▪ Feidhm coinneála sábháilteachta
①Is féidir leis an gcomhla sealbhaithe ualaigh mheicniúil chomhtháite cosc a chur ar an ualach titim ó smacht fiú má pléascann an píobán hiodrálach nó má scaoileann an córas brú de thaisme (de réir caighdeáin sábháilteachta ISO 13849).
② Scaoileann an comhla sábháilteachta cosanta tánaisteach ionsuite brú nuair a mhéadaíonn an brú píblíne go neamhghnách chun an actuator a chosaint ó dhamáiste de bharr buaicbhrú.
▪ Cumas luaineachta frith-sreafa
1. Glactar leis an dearadh cúitimh brú. Nuair nach bhfuil an caidéal ag soláthar go leor ola (cosúil le titeann luas an innill) nó go n-athraíonn an t-ualach go tobann, déantar oscailt na comhla a choigeartú go huathoibríoch chun feiniméan "stábla-creep" an actuator a sheachaint.
▪Buaicphointí teicniúla
⑴Croí-struchtúr comhla ilchodach: tá an príomh-chomhla iarmhéid, comhla ró-ualach agus comhla seiceála comhtháite i gceann amháin chun pointí sceite píblíne a laghdú.
⑵Optimization freagartha dinimiciúla: laghdaíonn an dearadh ciorcad ola rialaithe píolótach an t-agallamh oscailte agus dúnta, agus tá an t-am freagartha níos lú ná 50ms.
⑶ Oiriúnú raon teochta leathan: is féidir leis an ábhar comhlacht comhla agus rónta oibriú go cobhsaí faoi -40 ℃ ~ 120 ℃ coinníollacha oibre.

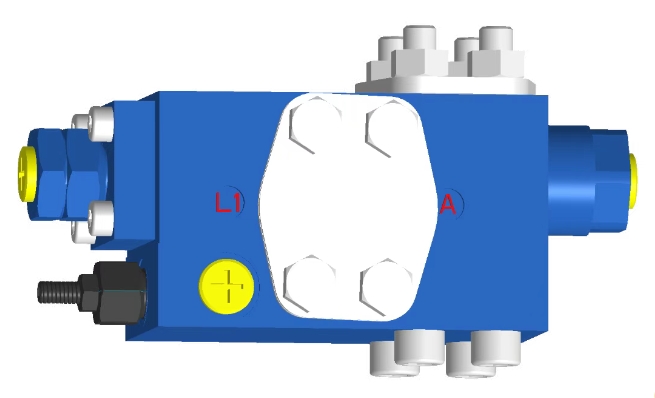

Paraiméadar táirge de Comhla cothromaíochta HD-BLV20-1X
| Méid | HD-BLV20-1X | |
| Uasbhrú oibre | 420bar | |
| An brú uasta ag port A (ola inlet/aischuir) | 420bar | |
| An brú uasta ag port B (actuator/ualach) | 420bar | |
| Uasbhrú píolótach ag calafort X | 420bar | |
| Sreabhadh uasta | 350L/nim | |
| Treo sreafa | A→B, sreabhadh saor in aisce tríd an gcomhla neamh-ais | |
| B→A, sreabhadh rialaithe | ||
| Modh rialaithe | Cóimheas rialaithe hiodrálacha | |
| Cóimheas oscailte | 113:1 | |
| Teocht ola (℃ ） | -20~80 ℃ | |
| Méid | SAE1''6000psi | |
| Méid calafoirt ola | A, B | SAE1'' 6000psi |
| X, L, L1, MB | G1/4'' | |
