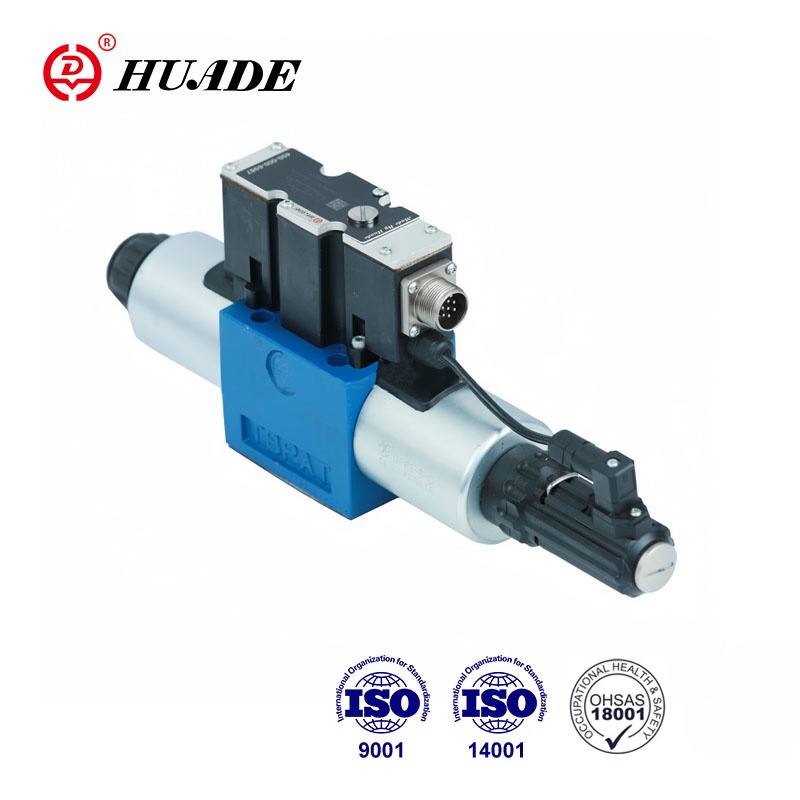

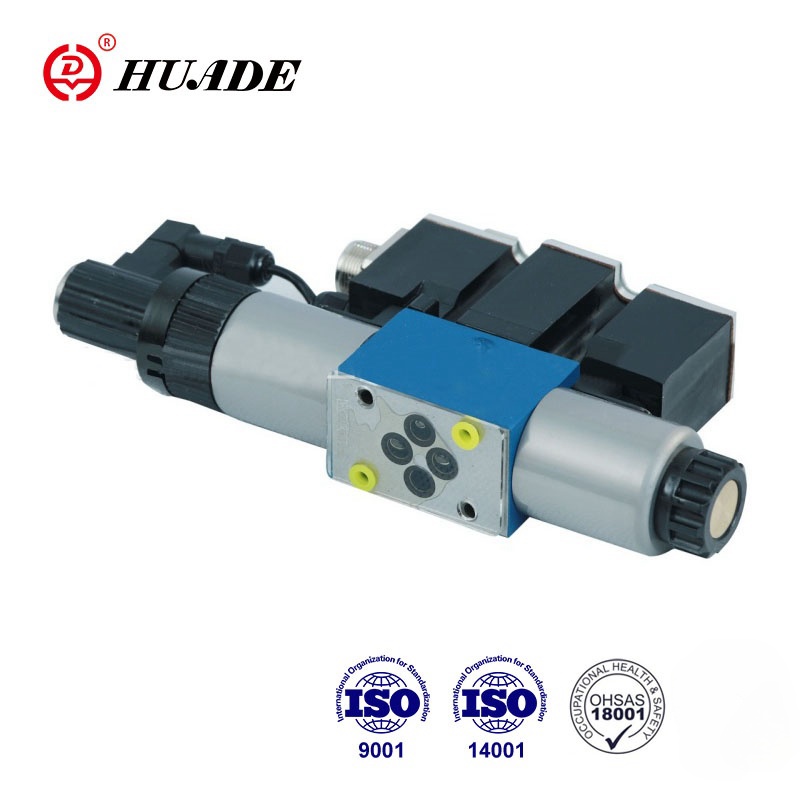

Is comhla comhréireach treorach é an comhla comhréireach seo 4WRE-2X le solenoid comhréireach atá ag gníomhú go díreach, a úsáidtear chun ráta sreafa agus treo sreafa an ola hiodrálacha a rialú. Tá tréithe cuma álainn aige. Tá sé éasca le comhla comhréireach 4WRE-2X a úsáid. Ní mór d'úsáideoirí ach breiseán seacht-lárnach a úsáid chun é a úsáid, agus ag an am céanna meaitseáil electro-hiodrálacha a réiteach, rud a chabhródh le cur i bhfeidhm na teicneolaíochta rialaithe bus.
| hiodrálacha | |||
| Méid | 6 | 10 | |
| Brú oibriúcháin | Calafoirt A、P、B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Sreabhadh ainmniúil Qvnom ag △ P=1MPa(L/nim) | 8, 16, 32 | 25, 50, 75 | |
| uas. sreabhadh ceadaithe (L/nóim) | 80 | 180 | |
| Grád éillithe (μm) | ≤20 (mol 10) | ||
| Hysteresis(%) | ≤0.1 | ||
| Réise cúlaithe (%) | ≤0.05 | ||
| Íogaireacht freagartha (%) | ≤0.05 | ||
| Sreabhán brú | Olaí mianraí, eistear fosfáit | ||
| Raon slaodachta mm2/S | 20 go 380 | ||
| Raon teochta comhthimpeallach (℃) | 4WRE | -20 go +70 | |
| 4WREE | -20 go +50 | ||
| Meáchan (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Leictreach (leictreonaic chomhtháite) | |||
| Méid | 6 | 10 | |
| Cineál soláthair | DC | DC | |
| Voltas ainmniúil (V) | 24 | ||
| Sruth ainmniúil solenoid (A) | 2.5 | ||
| Friotaíocht corna solenoid( Ω) | Friotaíocht coil ag 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dualgas | 100% | ||
| Teocht uasta.coil(℃) | go 150 | ||
| Insliú go DIN40050 | IP65 | ||
| Sonraí teicniúla an aimplitheoir gaolmhar | |||
| Aimplitheoir gaolmhar | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Voltas soláthair | Voltas ainmniúil VDC | 24 | |
| Luach teorann níos ísle V | 19.4 | ||
| Luach teorann uachtarach V | 35 | ||
| Cumhacht aimplitheoir | Imax A | <2 | |
| Reatha impulse A | 3 | ||
Gnéithe:
▶ Comhla treorach comhréireach rialaithe go díreach chun treo agus méid sreafa a rialú
▶ Le haghaidh gléasta fophláta
▶ Aiseolas maidir le seasamh leictreach
▶ Spól rialaithe earraigh-lárnach
▶ Cineál 4WREE, leictreonaic comhla comhtháite le comhéadan A1 nó F1
▶ Déantar gníomhnú trí solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Rialú comhla agus leictreonach ó fhoinse amháin
Feidhmchlár:
Úsáidtear comhla treorach comhréireach 4WRE-2X go forleathan i réimsí éagsúla mar uirlisí meaisín, tionscal éadrom, miotalóireacht, mianadóireacht, aeraspáis, etc.
Is comhpháirteanna rialaithe díreach iad na comhlaí treorach comhréireacha 4/2 agus 4/3 de dhearadh gléasta subplate.
Déantar iad a oibriú ag solenoidí comhréireacha le snáithe lárnach agus coil inbhainte. Déantar na solenoidí a rialú go roghnach le leictreonaic rialaithe seachtrach (cineál WRE) nó le leictreonaic rialaithe comhtháite (cineál WREE).
Cur síos feidhmiúil:
Agus na solenoidí (5 agus 6), dí-fhuinnimh, coinnítear an spól rialaithe (2) sa suíomh lárnach ag na spriongaí comhbhrú (3 agus 4).
Oibriú díreach an spól rialaithe (2) trí cheann de na solanoidí comhréireacha a fhuinneamh, e.g. rialú solenoid "b" (6)
→ Gluaiseacht an spól rialaithe (2) ar chlé i gcomhréir leis an comhartha ionchuir leictreach
→ Ceangal ó P go A agus ó B go T trí thrasghearrthacha cosúil le orifice le saintréithe sreafa forásach
Solenoid a dhífhuinneamh(6)
→ Cuirtear an spool rialaithe (2) ar ais chuig an suíomh lárnach tríd an earrach comhbhrú (3)
HD-4WRE...A-2X
Sa riocht dífhuinnimh coinnítear an spól (2) i lárionad meicniúil ag na spriongaí fillte solenóideach. Ní bhaineann sé seo, le haghaidh an tsiombail spól "V", le suíomh an ionaid hiodrálach! Nuair a bhíonn an ciorcad rialaithe lúb dúnta comhla leictreach dúnta ansin tá an spól suite sa suíomh lárionad hiodrálach.
Dearadh:
Go bunúsach tá an comhla comhdhéanta de:
•Tithíocht(1) le aghaidh mountinq
• Spól rialaithe (2) le spriongaí comhbhrú (3 agus 4)
• Solenoids (5 agus 6) le snáithe lárnach
• Trasduchtóir poist (7)
•Leictreonaic rialaithe chomhtháite roghnach(8)
• Tá an coigeartú pointe nialais meicniúil (9) inrochtana tríd an Pg 13.5 agus tá an pointe nialais leictreach inrochtana tríd an Pg 7(10)(cineál 4WREE)
Siombail de Chomhla Treo Chionmhar 4WRE-2X
