Nuair a bhíonn tú ag obair le córais hiodrálacha, is féidir leis an gcomhla rialaithe treorach ceart an difríocht go léir a dhéanamh ar fheidhmíocht agus ar iontaofacht do threalamh. Tá clú agus cáil tuillte ag comhla rialaithe treorach Rexroth 4WE 6 Y mar chomhpháirt iontaofa i hiodrálaic thionsclaíoch, agus má thuigeann tú cad a dhéanann sé speisialta is féidir cabhrú leat cinneadh a dhéanamh an é an rogha ceart é do d'iarratas.
Cad is Comhla Rialaithe Treo ann?
Sula ndéantar tumadóireacht a dhéanamh ar shonraí an mhúnla 4WE 6 Y, cabhraíonn sé le tuiscint a fháil ar cad a dhéanann comhlaí rialaithe treorach. Is comhpháirteanna bunúsacha iad na comhlaí seo i gcórais hiodrálacha a rialaíonn an áit a sreabhann sreabhán hiodrálach. Trí chonair an tsreabháin a athrú, socraíonn siad cén treo a ghluaiseann sorcóir nó an ndéanann mótair casadh ar bhealach amháin nó ar bhealach eile. Smaoinigh orthu mar rialtóirí tráchta le haghaidh sreabhán hiodrálach, á threorú chuig an áit a gcaithfidh sé dul.

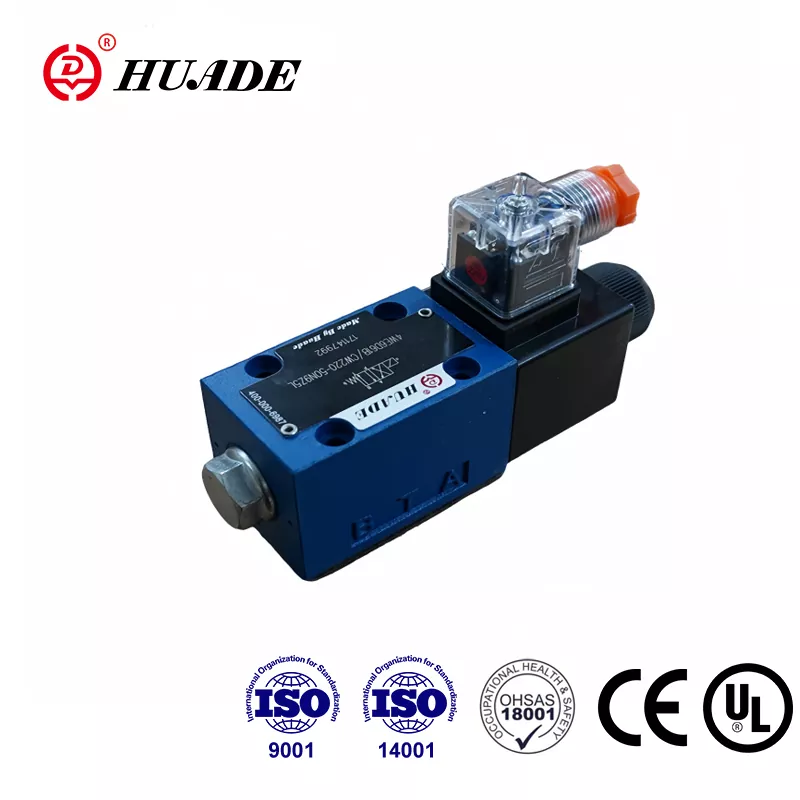

Tagann comhla rialaithe treorach Rexroth 4WE 6 Y isteach sa chatagóir comhlaí solenoid-oibrithe, rud a chiallaíonn go n-úsáideann sé comharthaí leictreacha chun seasamh na comhla a athrú. Fágann an rialú leictreach seo go bhfuil sé éasca é a chomhtháthú isteach i gcórais uathoibrithe nuair a bhíonn tábhacht le huainiú beacht.
Bunúsacha an Dearaidh 4WE 6 Y
Tá an 4WE 6 Y tógtha de réir caighdeán méid NG 6, atá ar cheann de na méideanna is coitianta i hiodrálaic tionsclaíoch. Tugtar CETOP 3 nó ISO 4401-03 ar an méid seo freisin i gcodanna éagsúla den domhan. Is éard a chiallaíonn sé seo duit ná go n-oirfidh an chomhla gnáthphatrúin gléasta, rud a fhágann go mbeidh an tsuiteáil simplí agus go n-athshocróidh sé go héasca más gá síos an bóthar.
Feidhmíonn an comhla mar chomhla 4-bhealach, 2-shuíomh. I dtéarmaí níos simplí, tá ceithre chalafort aige chun línte hiodrálacha a nascadh, agus féadann sé aistriú idir dhá chumraíocht sreafa éagsúla. Tagraíonn an "Y" ina ainm don dearadh spool sonrach taobh istigh den chomhla, a chinneann go díreach conas a shreabhann sreabhach i ngach suíomh.
Gné shuntasach amháin den chomhla rialaithe treorach 4WE 6 Y ná a dearadh gníomhú díreach. Murab ionann agus comhlaí píolótach-oibrithe a dteastaíonn comhartha rialaithe beag chun príomh-chomhla níos mó a bhogadh, bogann solenoid na comhla seo go díreach an spól a rialaíonn sreabhadh sreabhach. De ghnáth cuireann an dearadh seo amanna freagartha níos tapúla ar fáil, cé go gciallaíonn sé go n-oibríonn an chomhla is fearr le rátaí sreafa measartha seachas rátaí an-ard.
Conas a Oibríonn Cumraíocht Y-Spool
Cruthaíonn cumraíocht Y-spool sa chomhla rialaithe treorach Rexroth 4WE 6 Y patrún sreabhadh ar leith. Nuair nach bhfuil an solenoid fhuinneamh, suíonn an comhla ina seasamh scíthe. Sa stát seo, nascann brú ón gcaidéal le calafort oibre amháin agus draenann an calafort oibre eile chuig an umar. Nuair a fhuinneamhann tú an solenoid, aistríonn an spól chun na naisc seo a aisiompú.
Déanann an t-iompar aistrithe seo an 4WE 6 Y go háirithe úsáideach mar chomhla píolótach. I go leor córais hiodrálacha, go háirithe iad siúd a bhfuil príomhchomhlaí móra acu, feidhmíonn an 4WE 6 Y mar an inchinn rialaithe a insíonn don chomhla níos mó cad atá le déanamh. Cuireann sé brú píolótach chuig taobh amháin den phríomh-chomhla nó chuig an taobh eile, rud a fhágann go n-aistríonn agus go láimhseálann an comhla níos mó na riachtanais sreafa trom.
Úsáideann an chomhla rud ar a dtugtar meicníocht coinneála i go leor cumraíochtaí. Ciallaíonn sé seo nuair a fhuinneamhann tú an solenoid agus an suíomh lasca comhla, fanann sé ann fiú tar éis duit an chumhacht a ghearradh. Ní athróidh sé ar ais go dtí go gcuirfidh tú fuinneamh arís é. Sábhálann an ghné seo fuinneamh ós rud é nach gá duit an solenoid a thiomáint go leanúnach.
Cumais Brú agus Sreafa
Is féidir le comhla rialaithe treorach Rexroth 4WE 6 Y brú oibre suas le 350 barra a láimhseáil ag a phríomh-chalafoirt, rud a aistríonn go dtí thart ar 5,000 psi. Tá sé sin i bhfad níos airde ná go leor comhlaí geilleagair ar an margadh. Is féidir leis an gcalafort umar suas le 160 barra a láimhseáil i leaganacha caighdeánacha, le roinnt samhlacha rátáilte le haghaidh 210 bar.
Maidir le cumas sreafa, is féidir leis an gcomhla suas le 80 lítear in aghaidh an nóiméid a bhainistiú, nó thart ar 21 galún in aghaidh an nóiméid. Déanann sé seo oiriúnach le haghaidh feidhmeanna hiodrálacha lár-raon. Más gá do chóras sreafaí níos mó a láimhseáil, is gnách go n-úsáidfeá an chomhla seo mar rialú píolótach do phríomhchomhla níos mó seachas an sreabhadh go léir a láimhseáil go díreach.
Is fiú a thabhairt faoi deara go léiríonn na rátálacha seo cumais uasta faoi choinníollacha sonracha. In iarratais sa saol fíor, braitheann na titeann brú iarbhír agus láimhseáil sreafa ar fhachtóirí cosúil le slaodacht do shreabhán hiodrálach agus na cosáin sreafa sonracha tríd an gcomhla i ngach suíomh.
An Teicneolaíocht Solenoid Wet-Pin
Ceann de na príomhghnéithe a leagann an comhla rialaithe treorach Rexroth 4WE 6 Y óna chéile ná a dhearadh solenoid bioráin fliuch. Sa chumraíocht seo, suíonn plunger an solenoid go díreach sa sreabhán hiodrálach seachas a bheith séalaithe uaidh. Cé go bhféadfadh sé seo a bheith neamhghnách, soláthraíonn sé go leor buntáistí.
Feidhmíonn an sreabhán hiodrálacha mar chuisnithe agus mar bhealaí don solenoid. Cuidíonn sé seo leis an solenoid maireachtáil níos faide agus oibriú ar bhealach níos iontaofa thar na milliúin timthriallta. Glacann an sreabhán teas a ghineann an coil leictreamaighnéadach agus é a iompar ar shiúl, rud a chosc róthéamh a d'fhéadfadh damáiste a dhéanamh don chorna nó a fhórsa maighnéadach a laghdú.
Ciallaíonn an dearadh bioráin fliuch freisin gur féidir an solenoid a bhaint agus a athsholáthar gan an córas hiodrálacha a dhraenáil nó a bhriseadh isteach i gcomhpháirteanna ina bhfuil brú. Is féidir leat fiú an corna a rothlú 90 céim nó go hiomlán timpeall i roinnt samhlacha chun an nasc leictreach a dhéanamh níos inrochtana do do shuiteáil ar leith.
Mar sin féin, cuireann an dearadh seo ceanglais áirithe ar do shreabhán hiodrálach. Caithfidh an ola a bheith ag luí le comhpháirteanna inmheánacha an solenoid. Tugann Rexroth rabhadh go sonrach i gcoinne olaí hiodrálacha a úsáid le breiseáin áirithe since-bhunaithe, mar is féidir leo seo taiscí a fhoirmiú a chlaonann pasáistí beaga inmheánacha na comhla le himeacht ama.
Comhoiriúnacht Sreabhán agus Glaineacht
Oibríonn an comhla rialaithe treorach 4WE 6 Y le holaí hiodrálacha mianraí caighdeánacha chomh maith le roinnt cineálacha sreabhán resistant dóiteáin. Déantar na rónta caighdeánacha as NBR (rubar nítríle), a láimhseálann an chuid is mó d'olaí mianraí agus a oibríonn thar raon teochta ó -30 ° C go + 80 ° C. Má theastaíonn uait comhoiriúnacht le sreabháin éagsúla nó le teochtaí níos airde, tá rónta FKM (fluaracarbóin) ar fáil mar rogha.
Tá sé ríthábhachtach do shreabhán hiodrálach a choinneáil glan d'iontaofacht fhadtéarmach comhla rialaithe treorach Rexroth 4WE 6 Y. Éilíonn an comhla glaineacht sreabhach ISO 4406 rang 20/18/15 nó níos fearr. I dtéarmaí praiticiúla, ciallaíonn sé seo go dteastaíonn scagachán éifeachtach uait, go hiondúil le scagairí a bhfuil rátáil 10 miocrón nó níos míne acu.
Tá sreabhach éillithe ar cheann de na cúiseanna is coitianta le fadhbanna le comhlaí rialaithe treorach. Is féidir le cáithníní sa sreabhach dromchlaí beachtas an spool agus an tolladh a scratáil, rud a mhéadaíonn sceitheadh inmheánach le himeacht ama. Is féidir leo a chur faoi deara go ngéilleann an spól freisin, rud a fhágann go mbíonn aistriú mall nó neamhiomlán. Coscann córas scagacháin a chothabháiltear i gceart na saincheisteanna seo agus leathnaíonn sé go mór saol seirbhíse na comhla.
Roghanna Leictreacha agus Naisc
Tagann an comhla rialaithe treorach 4WE 6 Y le roghanna voltais éagsúla chun córais chumhachta éagsúla a mheaitseáil. I measc na roghanna coitianta tá 24V DC, atá caighdeánach i go leor córais rialaithe tionsclaíocha, chomh maith le voltais AC cosúil le 110V nó 230V. Is gnách go mbíonn tomhaltas cumhachta na comhla thart ar 30 vata.
Nuair a ordaíonn tú comhla, insíonn an uimhir mhúnla duit go díreach cén voltas a theastaíonn uaidh. Mar shampla, ciallaíonn "G24" san ainmniú múnla 24V DC, agus léiríonn "W230" 230V AC. Is gnách go dtagann an nasc leictreach mar chónascaire caighdeánach 3-bioráin a chomhlíonann sonraíochtaí DIN EN 175301-803, cé go bhfuil cineálacha cónascaire eile ar fáil.
I measc roinnt leaganacha den chomhla tá gné sáraithe láimhe, a shainítear de ghnáth mar "N9" sa chód múnla. Ligeann sé seo duit an spól a bhrú de láimh chun an chomhla a aistriú nuair nach bhfuil cumhacht leictreach ar fáil, rud a d'fhéadfadh a bheith cabhrach le linn socraithe nó fabhtcheartaithe. Mar sin féin, tá teorainneacha ag an sárú láimhe seo agus níor cheart é a úsáid ach amháin nuair a bhíonn brú an umair faoi bhun 50 bar.
Riachtanais Suiteála
Tá sé simplí comhla rialaithe treorach Rexroth 4WE 6 Y a shuiteáil i gceart ach ní mór aird a thabhairt ar mhionsonraí. Feistítear an chomhla go dtí iomadúil nó fochlár caighdeánach NG 6 ag baint úsáide as ceithre bolta gléasta. Ní mór don dromchla gléasta riachtanais shonracha maoile agus réidhe a chomhlíonadh, de ghnáth gan a bheith níos gairbhe ná Rz 4, chun séalaithe ceart a chinntiú.
Tá níos mó tábhachta ag baint le sonraíochtaí an chasmhóiminte ná mar a shílfeá. Sonraíonn Rexroth na boltaí gléasta a theannú go 9 Nm le haghaidh boltaí méadracha caighdeánacha. Má tá boltaí impiriúla áirithe á n-úsáid agat, athraíonn an tsonraíocht beagán chun tréithe éagsúla snáithe a chur san áireamh. Is féidir sceitheadh seachtracha a bheith mar thoradh ar na boltaí a theannadh, agus is féidir le ró-ghéarú an comhlacht comhla a shaobhadh agus an spól a cheangal.
Agus an comhla á shuiteáil, déan cinnte go bhfuil gach nasc calafoirt glan agus saor ó bhruscar. Is féidir fiú cáithníní beaga a tugadh isteach le linn na suiteála fadhbanna a chruthú níos déanaí. Is dea-chleachtas é freisin na naisc leictreacha a fhíorú sula gcuirtear brú hiodrálach i bhfeidhm, ag cinntiú go n-aistríonn an chomhla i gceart agus nach bhfuil aon saincheisteanna sreangaithe ann.
Tréithe Feidhmíochta
Cuireann an comhla rialaithe treorach Rexroth 4WE 6 Y amanna freagartha ar fáil sa raon 20 go 70 milleasoicind nuair a bhíonn fuinneamh á dhéanamh agus 10 go 60 milleasoicind nuair a bhíonn sé ag dí-fhuinneamh. Féadfaidh na hamanna seo athrú bunaithe ar fhachtóirí cosúil le slaodacht sreabhán, brú oibriúcháin, agus coinníollacha sreafa.
Cosúil le gach comhla cineál spól, tá roinnt sceitheadh inmheánach ag an 4WE 6 Y de réir dearaidh. Sleamhnaíonn méideanna beaga sreabhach thar an spól fiú nuair a cheaptar go bhfuil sé ag cur bac ar shreabhadh. Tá an sceitheadh seo gnáth agus riachtanach le haghaidh lubrication ceart, ach ciallaíonn sé nach bhfuil an chomhla oiriúnach d'fheidhmchláir nuair is gá duit ualach a choinneáil in áit ar feadh tréimhsí fada gan aon ghluaiseacht.
Méadaíonn sceitheadh inmheánach de réir a chéile thar shaolré na comhla mar a tharlaíonn gnáthchaitheamh idir an spól agus an tolladh. Ní gá go gciallaíonn sé seo go dteastaíonn athsholáthar láithreach ar an gcomhla, ach is rud le monatóireacht a dhéanamh air. Is féidir le sceitheadh iomarcach éifeachtúlacht an chórais a laghdú agus d'fhéadfadh go mbeadh gá le hathsholáthar comhla ar deireadh thiar chun an fheidhmíocht is fearr a choinneáil.
Feidhmchláir Choitianta
Faigheann an comhla rialaithe treorach 4WE 6 Y úsáid i raon leathan feidhmeanna tionsclaíochta. Is minic a úsáideann meaisín-uirlisí na comhlaí seo chun feidhmeanna cúnta a rialú amhail gléasanna clampála nó malartóirí uirlisí. Úsáideann meaisíní múnlaithe insteallta plaisteacha iad le haghaidh feidhmeanna rialaithe éagsúla. Ionchorpraíonn seastáin tástála agus trealamh soghluaiste na comhlaí seo de ghnáth.
Feidhmchlár amháin atá go háirithe coitianta ná an 4WE 6 Y a úsáid mar chomhla phíolótach le haghaidh comhlaí treorach níos mó. Sa ról seo, rialaíonn sé an brú píolótach a aistríonn comhla níos mó, rud a cheadaíonn rialú leictreonach ar chórais hiodrálacha ard-sreafa. Baineann an chumraíocht phíolótach seo leas as iontaofacht agus costas réasúnta íseal na comhla agus ag baint úsáide as comhlaí níos mó ach amháin nuair a bhíonn gá le hacmhainn ard-sreafa.
Mar gheall ar chumas na comhla oibriú go hiontaofa ag brúnna suas le 350 barra, tá sé oiriúnach d'fheidhmchláir éilitheacha nuair a d'fhéadfadh nach gcuirfeadh comhlaí brú níos ísle lamhálacha sábháilteachta leordhóthanacha ar fáil. Ciallaíonn an cumas brú seo freisin gur féidir leis an gcomhla oibriú go héifeachtach i gcórais le spící brú nó nuair nach gcoinnítear rialú brú beacht i gcónaí.
Cúrsaí Cothabhála
Ní mór ach beagán cothabhála a dhéanamh ar chomhla rialaithe treorach Rexroth 4WE 6 Y nuair a oibríonn sé laistigh dá sonraíochtaí. Is é an tasc cothabhála is tábhachtaí ná riocht sreabhach hiodrálacha cuí a chothabháil. Ciallaíonn sé seo athruithe rialta ola de réir mholtaí an mhonaróra sreabhach agus monatóireacht chomhsheasmhach ar riocht an scagaire.
Má thugann tú faoi deara go bhfuil an chomhla ag freagairt níos moille ná mar is gnách nó nach n-aistrítear go hiomlán, is minic gurb é éilliú an culprit. De ghnáth réitítear na saincheisteanna seo trí scagairí a sheiceáil agus a athsholáthar de réir mar is gá. Má leanann fadhbanna fós tar éis glaineacht sreabhach a chinntiú, d'fhéadfadh go mbeadh gá le hiniúchadh nó athsholáthar na comhla féin.
Is féidir an coil solenoid a athsholáthar gan an comhla a bhaint as an gcóras, rud a íoslaghdaíonn am downt. Má theipeann ar chorna, is minic is féidir leat athsholáthar a shuiteáil i nóiméid seachas uaireanta. Tá an dearadh modúlach seo ar cheann de na buntáistí praiticiúla a bhaineann le cumraíocht solenoid bioráin fliuch.
Costas agus Infhaighteacht
De ghnáth cosnaíonn comhlaí rialaithe treo fíor Rexroth 4WE 6 Y cúpla céad dollar, agus athraíonn praghsanna beachta bunaithe ar roghanna sonracha agus riachtanais voltais. Léiríonn an pointe praghais seo cumas tógála agus feidhmíochta cáilíochta na comhla. Cé go bhfuil roghanna níos saoire ann, go háirithe ó mhonaróirí na hÁise, tá cáil ar an ainm Rexroth maidir le hiontaofacht a bhfuil meas ag go leor innealtóirí ar fheidhmchláir ríthábhachtacha.
Tá an comhla ar fáil go forleathan trí dháileoirí Rexroth agus go leor tithe soláthair tionsclaíocha. Toisc go leanann sé toisí caighdeánacha NG 6, is féidir leat comhlaí feidhmiúla comhchosúla a fháil ó mhonaróirí eile más gá, cé go bhféadfadh tréithe beachta feidhmíochta a bheith difriúil.
I gcás feidhmchlár ard-toirte, is féidir praghsanna nó amanna tionscanta níos fearr a bhaint as roghanna a phlé go díreach le dáileoirí nó ionadaithe Rexroth. Is féidir leo cabhrú freisin a chinntiú go bhfuil tú ag roghnú go díreach an chumraíocht cheart do do riachtanais ar leith.
Cathain is cóir Roghanna Eile a Mheas
Cé go bhfuil an comhla rialaithe treorach Rexroth 4WE 6 Y ar fheabhas i go leor iarratas, ní hé an rogha is fearr i gcónaí. Mura n-éilíonn d’iarratas aon sceitheadh inmheánach le haghaidh ualachiompartha, d’fheidhmeodh comhla stíl poppet nó comhla frithchothromaithe níos fearr. Mar gheall ar an sceitheadh bunúsach i gcomhlaí spóil níl siad oiriúnach do na hiarratais seo a bhfuil sceitheadh nialasach acu.
I gcás feidhmeanna a dteastaíonn rialú comhréireach uathu seachas athrú simplí ar-uaire, cuireann Rexroth comhlaí treorach comhréireacha cosúil leis an tsraith 4WRPEH. Soláthraíonn na comhlaí seo rialú sreafa athraitheach agus is féidir leo suíomhanna idirmheánacha a choinneáil, ag tairiscint cumais rialaithe i bhfad níos sofaisticiúla.
Má sháraíonn do riachtanais sreafa 80 lítear in aghaidh an nóiméid, beidh méid comhla níos mó de dhíth ort nó cumraíocht ina bhfeidhmíonn an 4WE 6 Y mar phíolóta do phríomhchomhla níos mó. Má úsáidtear an comhla níos faide ná a cumas sreafa rátáilte, is féidir le brú ró-mhór, giniúint teasa agus caitheamh luathaithe a chur faoi deara.
Smaointe Deiridh
Léiríonn comhla rialaithe treorach Rexroth 4WE 6 Y rogha láidir do chórais hiodrálacha tionsclaíocha a bhfuil gá acu le rialú lascadh iontaofa laistigh de chumas brú agus sreabhadh na comhla. Soláthraíonn a dhearadh solenoid bioráin fliuch marthanacht den scoth, agus cinntíonn an méid caighdeánach NG 6 comhtháthú éasca i bhformhór na gcóras hiodrálach.
Tagann rath leis an gcomhla seo síos ar fheidhmiú agus suiteáil chuí. Ag cinntiú go bhfuil do sreabhán hiodrálach glan agus comhoiriúnach, tar éis sonraíochtaí an chasmhóiminte suiteála, agus má fhanann tú laistigh de pharaiméadair oibriúcháin rátáilte na comhla tabharfaidh sé blianta de sheirbhís iontaofa duit. Soláthraíonn cumas na comhla feidhmiú mar eilimint rialaithe dírí nó mar chomhla phíolótach solúbthacht i ndearadh an chórais.
Má thuigeann tú cad a dhéanann an comhla rialaithe treorach 4WE 6 Y go maith agus cá bhfuil a teorainneacha, cabhraíonn sé leat cinntí eolasacha a dhéanamh maidir le cé acu an bhfuil sé ina chomhpháirt cheart do do chóras hiodrálach. Nuair a chuirtear i bhfeidhm é i gceart, is capall oibre iontaofa é a láimhseálann an tasc éilitheach a bhaineann le rialú treo sreabhán lá i ndiaidh lae agus amach.
