Ar smaoinigh tú riamh ar an gcaoi a raibh meaisíní nua -aimseartha An féidir le sreabháin a rialú go beacht? Cibé an aerálaí leighis é a sheachadann an méid beacht ocsaigine d'othair nó do lámh róbatach ag gluaiseacht le dochreidte cruinneas, is minic a luíonn an rún i rud ar a dtugtar a comhla comhréireach.
Ag aithint go bhfuil riachtanais faisnéise an -éagsúil ag léitheoirí éagsúla, cuireann an treoir chuimsitheach seo isteach ar chomhlaí comhréireacha ó cheithre pheirspictíocht ghairmiúil ar leith. Cibé an bhfuil tú i do thosaitheoir aisteach ag iarraidh tuiscint a fháil ar na bunghnéithe, innealtóir atá ag lorg sonraíochtaí teicniúla, gairmí soláthair a dhéanann meastóireacht ar sholáthraithe, nó ar bhreathnadóir tionscail a rianaíonn na treochtaí is déanaí, tá ár n -ábhar curtha in oiriúint againn go sonrach do do ról agus do riachtanais.

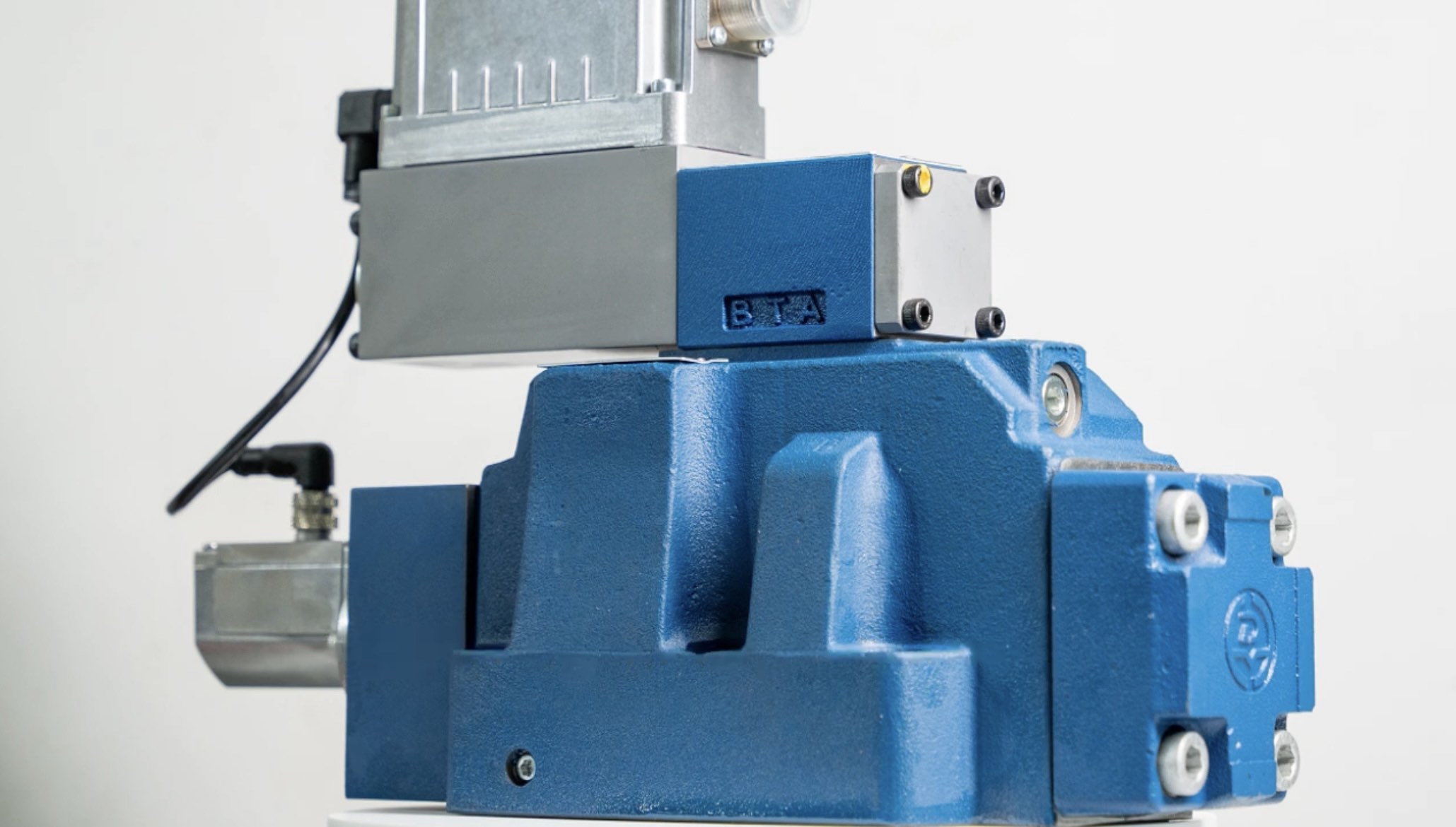

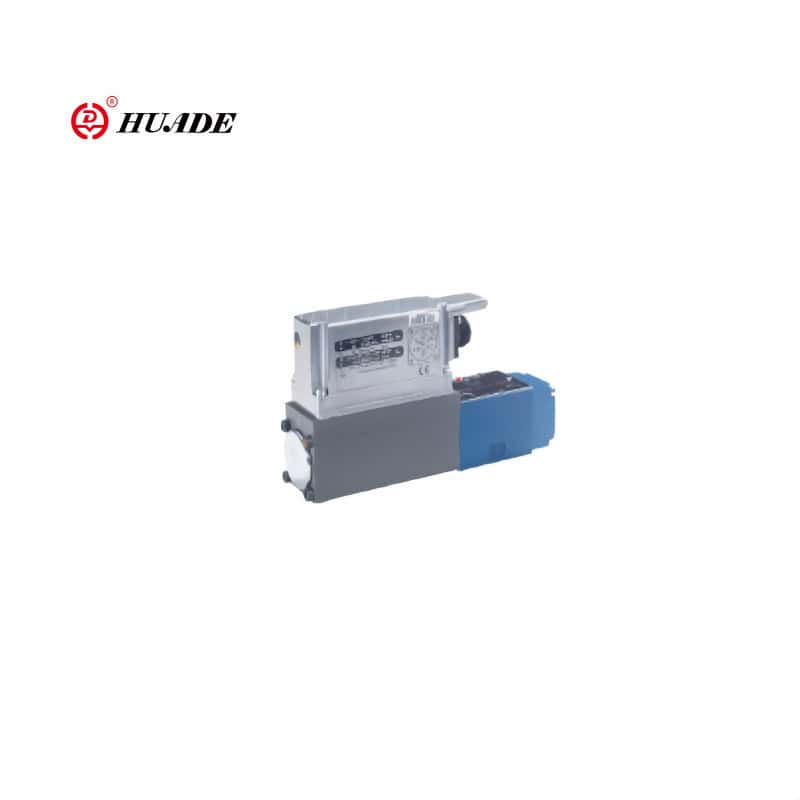

Is éard is comhla comhréireach ann ná cineál comhla ar féidir leis brú hiodrálach nó aeir a rialáil go leanúnach bunaithe ar an gcomhartha leictreach ionchuir - cosúil le faucet a athraíonn an sreabhadh, ní hamháin go n -iompraíonn sé nó as.
A comhla comhréireachis cliste é gléas a rialaíonn sreabhadh, brú, nó treo sreabhán (leachtanna nó gáis) le cruinneas dochreidte. Smaoinigh air mar faucet sofaisticiúil go is féidir é a oscailt agus gar d'aon phost idir go hiomlán agus go hiomlán as.
Murab ionann agus comhlaí rialta ar/as a oibríonn mar lasca solais (ar nó as), oibríonn comhlaí comhréireacha níos cosúla le dimmer lasca. Is féidir leo dul i dtaithí ar aon leibhéal idir 0% agus 100% bunaithe ar an Comhartha leictreach a fhaigheann siad.
Samhlaigh ag iarraidh gloine uisce a líonadh Le píobán dóiteáin nach bhfuil ach dhá shuíomh ann: go hiomlán nó go hiomlán soinneáin. Sin an rud a bheadh sé ag iarraidh obair bheacht a dhéanamh le comhlaí ar/as. Tugann comhlaí comhréireacha an rialú a theastaíonn uainn:
Déanaimis comparáid idir an dá chineál comhlaí seo taobh le taobh:
|
Príomhscannán |
Comhla comhréireach |
Comhla ar/as |
|
Smacht |
Athróg (0-100%) |
Dénártha (0% nó 100%) |
|
Cruinneas |
An-ard (± 1-5%) |
Teoranta (± 10-20%) |
|
Cineál comhartha |
Analógach (0-10V, 4-20mA) |
Digiteach (ar/as) |
|
Freagairt |
Réidh agus de réir a chéile |
Go tapa ach tobann |
|
Costas |
Ard |
Lú |
|
Is fearr le haghaidh |
Iarratais bheachtais |
Tascanna simplí ar/as |
Smaoinigh air ar an mbealach seo:Más gá duit carr a pháirceáil i spás daingean, ba mhaith leat comhréireach Rialú (luasghéarú milis agus coscánaithe). Ach más gá duit ach tosú nó Stop an t -inneall, oibríonn lasc ar/as go foirfe.
Tarlaíonn an draíocht trí mheascán de Páirteanna leictreacha agus meicniúla ag obair le chéile:
An próiseas bunúsach
Eochair -chomhpháirteanna
Seo iad na príomhchodanna agus an méid a dhéanann siad:
|
Cuid |
Tasc |
Conas a chuidíonn sé |
|
Soláthar cumhachta |
Soláthraíonn leictreachas (24V de ghnáth) |
Tugann sé cumhacht don chóras iomlán |
|
Rialtóir/PLC |
Seolann comharthaí ordaithe |
Insíonn sé don chomhla cad atá le déanamh |
|
Aimplitheoir |
Athraíonn comharthaí go dtí an neart ceart |
Cinntigh go bhfaigheann an solenoid an ceart cumhacht |
|
Soláthair |
Cruthaíonn fórsa maighnéadach |
Bogann an spól |
|
Spól/Plunger |
Rialaíonn sé an cosán sreabhach |
Rialaíonn sé an sreabhadh i ndáiríre |
|
Braiteoir aiseolais |
Monatóireacht ar Seasamh |
Cinntíonn cruinneas |
Gnéithe Cliste
Is minic a bhíonn:
Tagann comhlaí comhréireacha i bhfeidhm difriúil Cineálacha do phoist éagsúla:
De réir feidhme
Le dearadh
Le Leictreonaic
Taispeánann na feistí ildánacha seo i go leor Tionscail:
Iarratais Leighis
Uathoibriú tionsclaíoch
Feithicleach & Aerospace
Tionscail eile
Na rudaí maithe
|
Sonraíocht |
Raon tipiciúil |
Cad a chiallaíonn sé |
|
Am freagartha |
10-50 milleasoicind |
Cé chomh tapa agus a imoibríonn sé |
|
Cruinneas |
± 1% go ± 5% |
Cé chomh beacht is atá sé |
|
Brú brú |
Barra 0-350 |
An brú uasta is féidir leis a láimhseáil |
|
Fadteocht |
-20 ° C go +80 ° C. |
Teorainneacha teochta oibriúcháin |
|
Tréimhse saoil |
100 milliún timthriall |
Cá fhad a mhaireann sé |
Cad atá le faire amach do
Leideanna cothabhála
Chun comhlaí comhréireacha a choinneáil ag obair go maith:
Príomhcheisteanna le cur
Seicliosta Roghnúcháin
Coinníonn saol na gcomhlaí comhréireacha ag teacht chun cinn:
Cad atá ag teacht chugainn
Rialú digiteach vs aschur
An Buntáiste Nua -Aimseartha
Sochair um Rialú Digiteach:
Analógach Traidisiúnta:
Aerálaí leighis
Teastaíonn ocsaigin bheacht ó othar COVID-19 Seachadadh. Faigheann an comhla comhréireach comharthaí ó bhraiteoirí ag déanamh monatóireachta ar an análú an othair agus athraíonn sé sreabhadh ocsaigine i bhfíor-am, a d'fhéadfadh a bheith ag coigilt saol.
Líne tionóil róbatach
Úsáideann monaróir gluaisteán airm róbatacha le Comhlaí comhréireacha chun windshields a shuiteáil. Rialaíonn na comhlaí aeir aeir Grippers nach mór don ghloine a shealbhú go daingean ach go réidh - ró -scaoilte agus titeann sé, Ró -daingean agus sosann sé.
Feidhmchlár aeraspáis
Úsáideann córas rialaithe eitilte aerárthaí Comhlaí comhréireacha chun dromchlaí rialaithe a bhogadh. Aistrítear ionchur píolótach go Gluaiseachtaí comhla beachta a athraíonn sreabhadh aeir thar sciatháin agus dromchlaí rialaithe, Eitilt réidh a chumasú.
Fadhbanna agus réitigh choitianta
Eisiúint: comhla gan freagairt
Cúiseanna féideartha:
Saincheist: Cruinneas bocht
Cúiseanna féideartha:
Infheistíocht tosaigh vs luach fadtéarmach
Cé go gcosnaíonn comhlaí comhréireacha níos mó roimh ré, is minic a sholáthraíonn siad luach níos fearr trí:
Tosca Roi
An bhfuil agus nach bhfuil
Déan:
Ná:
Is ionann comhlaí comhréireacha agus ríthábhachtach teicneolaíocht a dhúnann an bhearna idir rialú simplí ar/as agus casta, Bainistíocht Sreabhán Beacht. Cumasaíonn siad oibriú réidh, cruinn cruinn Córais gan áireamh a mbímid ag brath orthu gach lá - ón trealamh leighis a choinníonn sinn sláintiúil do na córais déantúsaíochta a tháirgeann na hearraí a úsáidimid.
De réir mar a leanann an teicneolaíocht ar aghaidh, Tá comhlaí comhréireacha ag éirí níos cliste, níos éifeachtaí agus níos comhtháite le córais rialaithe digití. D’innealtóirí, do theicneoirí, agus do chinnteoirí Ag obair le córais chumhachta sreabhach, tá sé riachtanach na gléasanna seo a thuiscint córais a chruthú nach bhfuil feidhmiúil amháin, ach atá optamaithe le haghaidh feidhmíochta, éifeachtúlacht, agus iontaofacht.
Cibé an bhfuil córas nua á dhearadh agat, uasghrádú a dhéanamh ar cheann atá ann cheana, nó ag iarraidh a thuiscint conas meaisíní nua -aimseartha cruinneas suntasach den sórt sin a bhaint amach, is dócha go mbeidh comhlaí comhréireacha ag imirt eochair Ról taobh thiar de na radhairc. A gcumas réidh, cruinn agus iontaofa a sholáthar Mar gheall ar rialú tá siad fíor -riachtanach inár saol atá ag éirí níos uathoibrithe.
An chéad uair eile a fheiceann tú róbat ag gluaiseacht leis grásta sreabhach, othar a fhaigheann cóireáil leighis rialaithe go beacht, nó an Aerárthaí ag eitilt go réidh trí shuaiteacht, cuimhnigh ar na comhlaí comhréireacha sin D’fhéadfadh sé a bheith díreach mar na laochra neamhshuimiúla a fhágann gur féidir é a dhéanamh.
Réidh le tuilleadh a fhoghlaim faoi rialú sreabhach Córais? Déan iniúchadh ar ár dtreoracha eile maidir le hiodrálaic, neomataic, agus tionsclaíoch Uathoibriú chun do thuiscint ar na teicneolaíochtaí iontacha seo a dhoimhniú.
