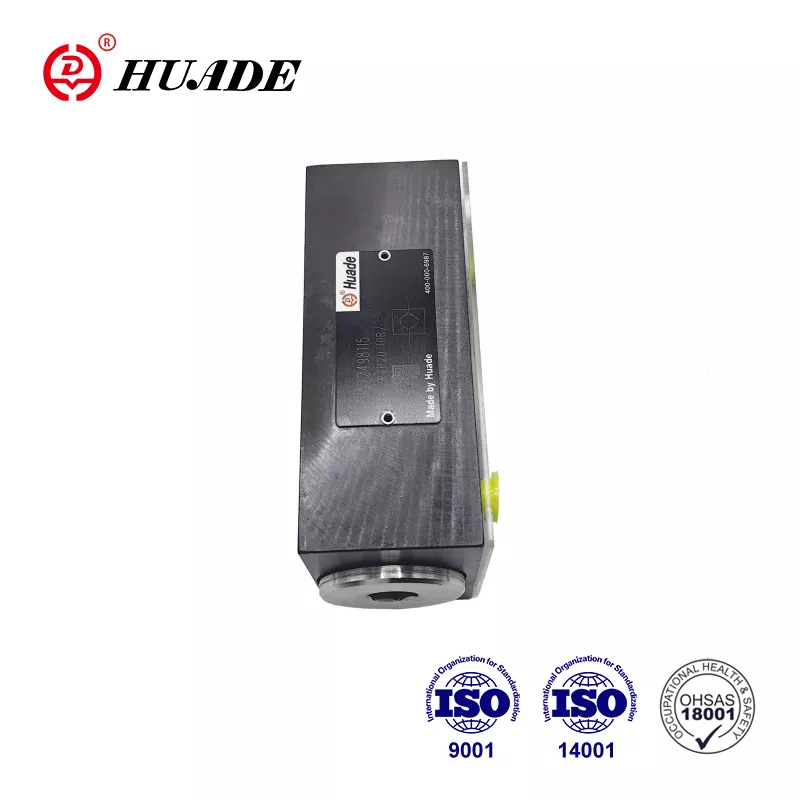

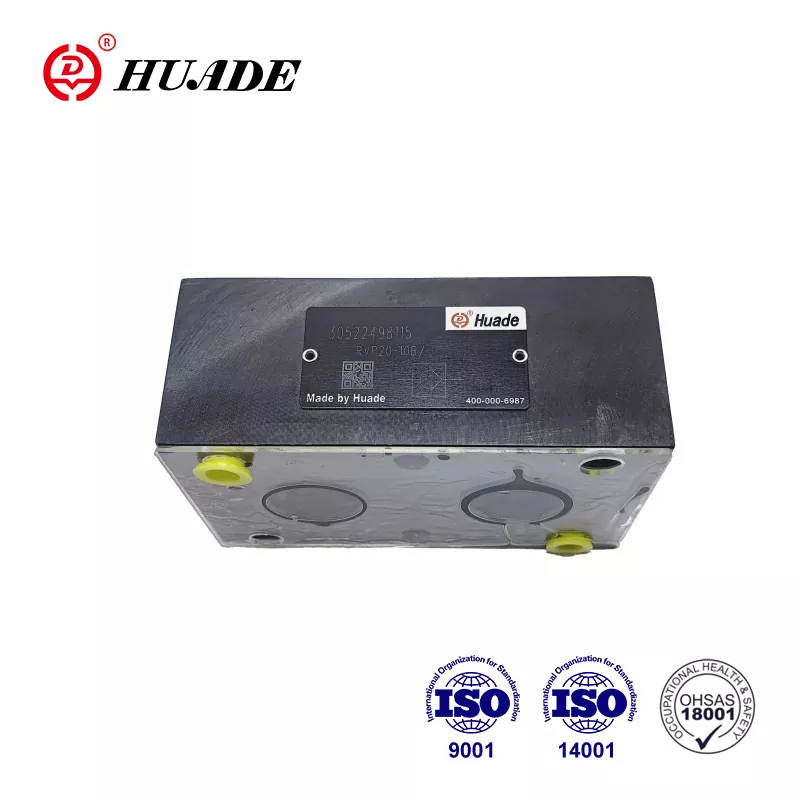

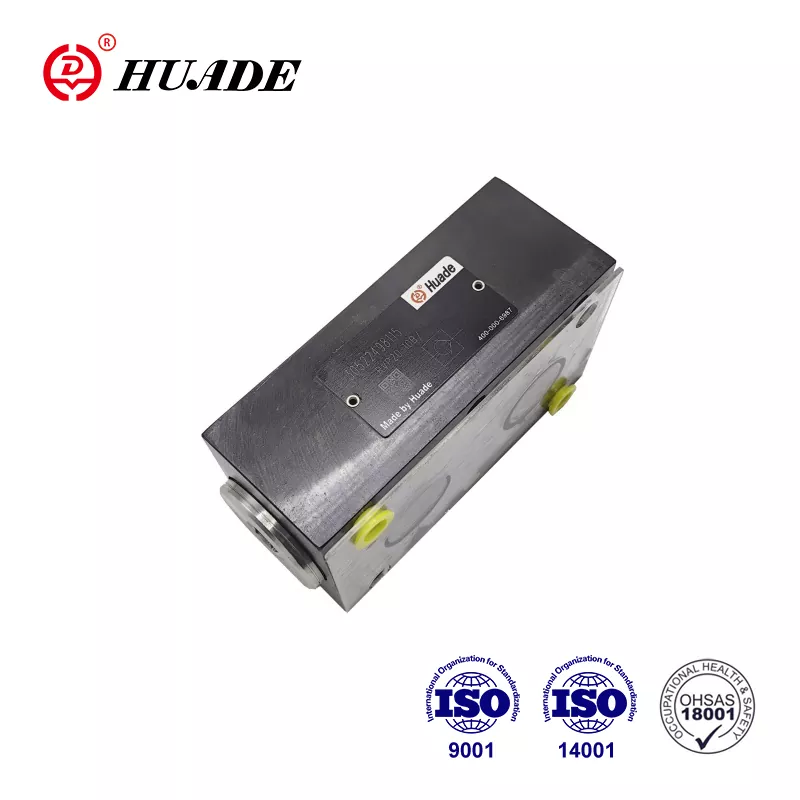

Ag comhoibriú le Rexroth don dara huair i 1995, is féidir le comhla seiceála ardfheidhmíochta Huade RVP 20 an cineál céanna comhla a thairgeann Rexroth a athsholáthar go hiomlán. Tá an praghas níos réasúnta. Tá barántas bliana amháin ag gach comhla seiceála Huade® RVP 20. Tá an mhonarcha tar éis ISO9001, ISO14001, agus ISO45001 a rith. Úsáidtear comhlaí seiceála Huade® go forleathan in innealra innealtóireachta agus tógála, miotalóireacht, uirlisí meaisín, etc. Is seanbhranda é seo sa tSín.
|
Sonraí teicniúla |
|||||||||
|
Méid |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Brú oibriúcháin, uas (MPa) |
31.5 |
||||||||
|
Brú oscailte (MPa) |
0.05 |
||||||||
|
Fliú brú |
olaí mianraí nó eistear fosfáit |
||||||||
|
Raon teochta sreabhán brú （ ℃） |
-30～+80 |
||||||||
|
Raon slaodachta (mm2/s) |
2.8~500 |
||||||||
|
Seasamh socraithe |
roghnach |
||||||||
Gnéithe:
▶ Ceangal subplate
▶ Dúnadh saor ó sceitheadh i dtreo amháin
Feidhmchlár:
Úsáidtear an comhla seiceála RVP 20 go príomha ag asraon na caidéil mar chomhla brú ar ais agus comhla sheachbhóthar.
Tá sé de chúram ar an gcineál comhla seiceála RVP 20, b'fhearr sceitheadh sreafa a dhúnadh saor in aisce i dtreo amháin agus saorshreabhadh a cheadú sa treo eile. Is é seo a leanas an léaráid struchtúir. Cuimsíonn sé go bunúsach an tithíocht (1), poppet (2) earrach comhbhrú (3), agus suíochán earraigh (4). Tá stróc an phápa (2), atá treoraithe ar a thrastomhas lasmuigh, teoranta ag stad meicniúil. Tacaíonn an earrach comhbhrú tógtha (3) leis an ngluaiseacht deiridh. Ina theannta sin coinníonn an t-earrach comhbhrú (3) an poppet (2) sa suíomh dúnta fiú nuair nach bhfuil aon sreabhadh tríd an gcomhla.
Siombail
Léaráid struchtúir
①Tithíocht ② Poppet ③ Earrach ④ Suíochán an earraigh
1. Ní mór an sreabhach a scagadh. Is é 20 ㎛ míne an scagaire íosta.
2. Ní mór an umar a bheith ina saothraítear rónta suas agus ní mór scagaire aeir a shuiteáil ar an mbealach isteach aer.
3. Táirgí gan subplate nuair a fhágann tú an mhonarcha, más gá iad, le do thoil a ordú go speisialta.
4. Ní mór go mbeadh leibhéal ard déine ag na scriúnna socraithe comhla (aicme 10.9). Roghnaigh agus úsáid iad de réir na bparaiméadar atá liostaithe sa leabhar samplach.
5. Tá gá le garbh an dromchla atá nasctha leis an gcomhla go 0.8.
6. Tá críochnú dromchla an phíosa cúplála ag teastáil go 0.01/100mm.
