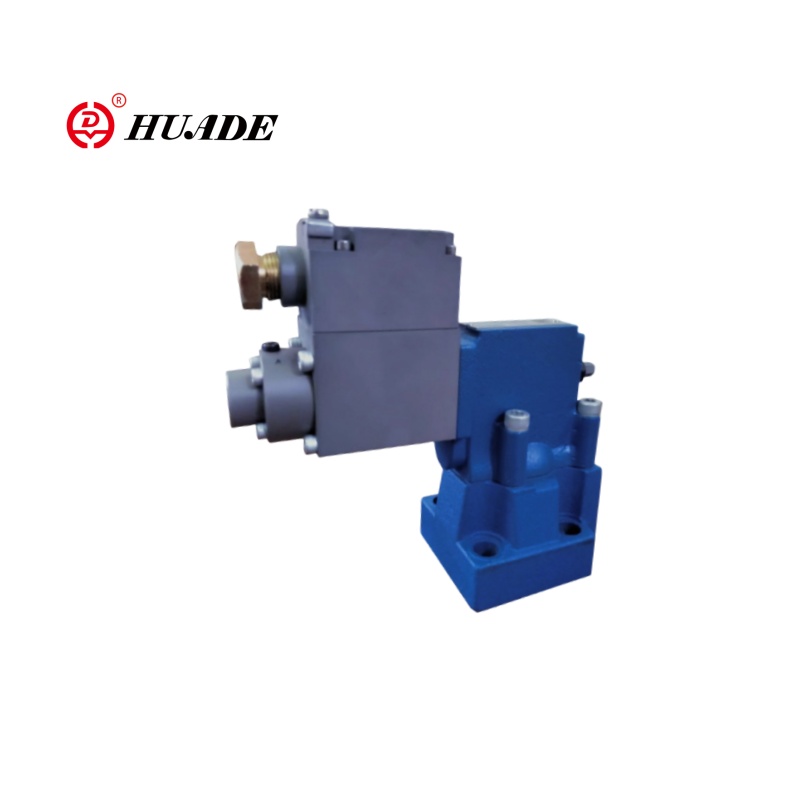

Is comhla brú rialaithe go leictreach é an tsraith DBE Faoiseamh Pléascadh-Réiteach DBE a dhearbhaigh do thimpeallachtaí inadhainte agus pléascacha, le rialachán brú comhréireach beacht agus tréithe sábháilte pléasctha. Tá feidhm faoisimh éigeandála meicniúil tógtha ag an gcomhla faoisimh chomhréireach DBE, aistrigh go huathoibríoch go brú sábháilte nuair a bhíonn an chumhacht as. Agus is féidir le sciath atá frithsheasmhach in aghaidh an chomhla an saol seirbhíse a leathnú.
| Sreabhán | Ola mhianrach atá oiriúnach do shéala NBR agus FKM |
| Eistear fosfáite do shéala FKM | |
| Raon teochta sreabhach ℃ | -30 go +80 (séala NBR) |
| -20 go +80 (Séala FKM) | |
| Raon slaodachta mm2/s | 2.8 go 380 |
| Líneacht | ± 3.5% |
| Inmharthanacht | ＜ ± 2% |
| Leictreach | |
| Foinse cumhachta | DC |
| Min.solenoid reatha MA | 100 |
| Max.solenoid reatha MA | 800 |
| Friotaíocht coil | 19.5Ω ag 20 ℃, max.warm Luach: 28.8Ω |
| Stádas oibre | Leanúnach |
| Teocht chomhshaoil max.working | +50 ℃ |
| Insliú go din 40 050 | IP65 |
Gnéithe:
-Sub-pláta gléasta:
- Pátrún Porting go DIN 24 340 Foirm E agus ISO 6264
- le haghaidh suiteála i múnlaí
- 4 Rátálacha Brú
- Max. Teorainn brú, roghnach
- Cineál aimplitheora VT-2000 (caithfear é a ordú ar leithligh)
Iarratas:
Is féidir úsáid a bhaint as comhla faoisimh brú-phléasctha DBE le haghaidh druileála an t-ardán Blowout Prevout (BOP), uirlisí poll síos, stáisiúin chomhbhrú gáis nádúrtha, tacaíochtaí hiodrálacha mianadóireachta, meaisíní sciath, trealamh eastósctha gáis, trealamh druileála domhainfharraige, agus innealra deic-cruthúnas pléasctha.
Sampla:
PLC PROF PLC → Aimplitheoir comhréireach cruthúnas pléasctha → Comhla DBE → Actuator Hiodrálach
↑
Braiteoir brú-phléascadh-cruthúnas (aiseolas)
Comhla faoisimh brú-phléascadh-cruthúnas DBE Is comhla faoisimh brú píolótach é DBE. Úsáidtear é chun an brú i gcórais hiodrálacha a shocrú go leanúnach trí chomhartha leictreach.

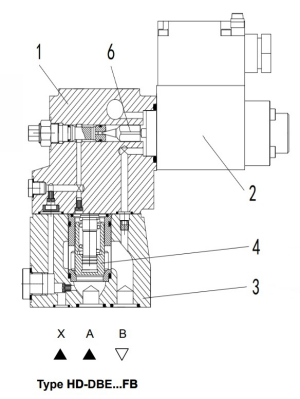

Go bunúsach is éard atá sna comhlaí seo ná comhla píolótach (1) le solenoid comhréireach (2) agus an príomh -chomhla (3) leis an bpríomh -spól isteach (4).
Clóscríobh HD-DBE ... FB
Baineann an teorainn brú leis an luach reatha leictreach agus socraíonn sé leis an solenoid comhréireach (2). Cuirtear brú an chórais i bhfeidhm ar an bpríomh -spól (4). Ag an am céanna cuirtear an brú ar thaobh an earraigh atá luchtaithe den phríomh -spól (4) agus ar an bpíolóta píolótach (6) trí orifice (5) ag an gcomhla píolótach (1). Má sháraíonn an fórsa hiodrálach an fórsa solenoid, osclaíonn an poppet píolótach (6). Is féidir le sreabhán píolótach sreabhadh ar ais go dtí an t -umar agus an brú brú de bharr na n -orifices an príomh -spól (4). Ansin osclaíonn an príomh -spól (4) an cainéal ó chaidéal go dtí an umar.

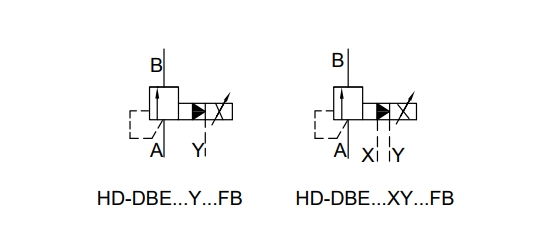

Siombail de Comhla faoisimh brú-phléasctha DBE
