Nuair a bhíonn tú ag obair le córais hiodrálacha, féadfaidh an comhla rialaithe treo ceart an difríocht go léir a dhéanamh. Tá an comhla rialaithe treorach Rexroth 4WE 10 D tar éis éirí ina rogha iontaofa do go leor feidhmeanna tionsclaíocha, agus tá cúiseanna maithe ann go leanann innealtóirí ag teacht ar ais chuige.
Rudaí a Dhéanann an 4WE 10D Speisialta
Is comhla rialaithe treorach solenoid-oibrithe é an Rexroth 4WE 10 D a bhainistíonn conas a shreabhann sreabhán hiodrálach trí chóras. Smaoinigh air mar rialtóir tráchta le haghaidh ola nó sreabhán hiodrálacha eile. Nuair a shreabhann leictreachas trína cornaí, aistríonn an chomhla suíomh agus atreoraíonn sreabhán chuig codanna éagsúla de d’innealra.
Oireann an comhla seo an caighdeán méid NG10, ar a dtugtar freisin CETOP 5 nó ISO 4401-05. Is éard a chiallaíonn sé seo i dtéarmaí praiticiúla ná gur féidir leis rátaí brú agus sreafa tromchúiseacha a láimhseáil agus patrúin gléasta caighdeánacha a fheistiú a úsáideann an chuid is mó de na córais hiodrálacha i gcónaí.
Insíonn na huimhreacha ina ainm faisnéis thábhachtach duit. Ciallaíonn an "4" go bhfuil ceithre phríomhchalafort aige ina dtéann sreabhach isteach agus amach. Léiríonn an "WE" gur comhla treorach é a oibríonn solenoidí. Tagraíonn an "10" dá mhéid ainmniúil, agus cuireann an "D" síos ar chumraíocht spól ar leith a chinneann conas a iompraíonn an chomhla nuair a bhíonn sé ina seasamh neodrach.
Cumais Brú agus Sreafa
Is é ceann de na gnéithe standout den chomhla rialaithe treorach 4WE 10 D do Rexroth ná a chumas brú ard a láimhseáil. Is féidir leis na príomhchalafoirt oibre suas le 350 barra a bhainistiú, arb ionann é agus thart ar 5,076 PSI. Is leor sin brú chun tascanna éilitheacha tionsclaíocha a láimhseáil gan allais a bhriseadh.
Maidir le cumas sreafa, is féidir leis an gcomhla seo idir 120 agus 160 lítear in aghaidh an nóiméid a láimhseáil ag brath ar an leagan múnla sonrach. Sin thart ar 32 go 42 galún in aghaidh an nóiméid i dtomhais Mheiriceá. Tugann an raon seo solúbthacht duit chun an chomhla a mheaitseáil le riachtanais do chórais gan ró-mhéadú nó gannmhéid do chomhpháirteanna.
Tá teorainn brú níos ísle ag an gcalafort fillte, timpeall 210 bar de ghnáth. Tá sé seo tábhachtach mar má tá córas á dhearadh agat, ní mór duit a chinntiú nach gcuireann do líne fillte an iomarca brú. Seachas sin, d'fhéadfá damáiste a dhéanamh do mheicníocht earrach na comhla nó strus a chur ar an tithíocht thar a teorainneacha dearaidh.
An Dearadh Solenoid Wet-Pin
Úsáideann an 4WE 10D dearadh solenoid bioráin fliuch mar a thugtar air, agus tá aird áirithe tuillte ag an ngné seo. Sa socrú seo, suíonn slat bhrú an solenoid in ola hiodrálach seachas a bheith séalaithe go hiomlán uaidh.
Tugann an rogha dearaidh seo roinnt buntáistí praiticiúla. Feidhmíonn an ola hiodrálacha mar chuisnithe, ag tarraingt teasa ar shiúl ón gcorna leictreach. Cuidíonn sé seo leis an solenoid a mhaireann níos faide agus oibriú níos iontaofa, go háirithe nuair a bhíonn tú ag rothaíocht go minic ar an gcomhla. Lubricates an ola freisin na codanna atá ag gluaiseacht, rud a laghdaíonn caitheamh agus cuimilt le himeacht ama.
Ó thaobh cothabhála, tá solenoids fliuch-bioráin áisiúil. Is féidir leat an corna a mhalartú gan an córas hiodrálach a dhraenáil nó briseadh isteach i seomraí brú séalaithe. Sábhálann sé seo am le linn deisiúcháin agus laghdaítear an seans go ndéanfaidh sé do shreabhán hiodrálach a éilliú. Is féidir leis an coil a rothlú fiú 90 nó 360 céim chun spásanna suiteála daingean a fheistiú, rud a thugann níos mó roghanna duit nuair a bhíonn an comhla á shuiteáil.
Luas Aistrithe agus Rialú Damping
Nuair a fhuinneamhann tú an comhla rialaithe treorach 4WE 10D le haghaidh Rexroth le cumhacht DC, de ghnáth aistríonn sé i 45 go 70 milleasoicind nuair a bhíonn sé ag casadh air, agus 35 go 45 milleasoicind nuair a bhíonn sé ag casadh as. Oibríonn na hamanna freagartha seo go maith don chuid is mó de riachtanais uathoibrithe tionsclaíocha.
Is é an rud a shocraíonn an comhla seo seachas go leor iomaitheoirí ná a ghné mhaolaithe inchoigeartaithe. Ligeann roinnt leaganacha duit moill a chur ar cé chomh tapa agus a ghluaiseann an spól agus tú ag aistriú suímh. Trí úsáid a bhaint as scriúnna throttle inchoigeartaithe nó orifices seasta, is féidir leat an t-am aistrithe a leathnú go dtí os cionn 100 milleasoicind más gá.
Cén fáth ar mhaith leat comhla níos moille? I gcórais le sorcóirí móra nó ualaí troma, féadann athruithe treo an toirt spící brú a chruthú a casfaidh trí do phíopaí agus do fheistis. Is féidir leis an bhfeiniméan seo, ar a dtugtar casúr uisce uaireanta, damáiste a dhéanamh do chomhpháirteanna agus giorrú a dhéanamh ar shaolré do chórais. Cuidíonn an taiseadh ionsuite leis na haistrithe seo a réiteach gan gá le coscairí turrainge ar leith i do phíopaí.
Is féidir leis an gcomhla suas le 15,000 timthriall lasctha in aghaidh na huaire a láimhseáil, rud a fhágann go bhfuil sé oiriúnach do línte táirgeachta ardluais nuair is gá an comhla a oscailt agus a dhúnadh arís agus arís eile i rith an lae.
Cumraíochtaí Spóil agus Loighic Oibriúcháin
Tagraíonn an "D" sa ainmniú 4WE 10 D le siombail spool ar leith, ach cuireann Rexroth an t-ardán comhla seo le go leor cumraíochtaí spool éagsúla. Is féidir leat é a fháil i bhfoirmíochtaí 4/3 (ceithre chalafoirt, trí shuíomh) nó 4/2 thus (ceithre chalafort, dhá phost), i measc roghanna eile.
Cruthaíonn gach cineál spól cosáin sreafa éagsúla nuair a bhíonn an comhla ina seasamh neodrach nó sa lár. Dúnann roinnt cumraíochtaí na calafoirt go léir nuair a dhí-fhuinnítear iad, a choinníonn sorcóirí i bhfeidhm. Ceanglaíonn daoine eile an caidéal leis an umar, a dhíluchtaíonn an caidéal agus a shábhálann fuinneamh. Braitheann an rogha ar a gcaithfidh do chóras a dhéanamh nuair nach bhfuil an chomhla lasctha go gníomhach.
Tagann an comhla rialaithe treorach 4WE 10 D le haghaidh Rexroth i leagan earrach-ais agus coinneála araon. Téann comhlaí fillte an earraigh go huathoibríoch ar ais go dtí suíomh baile nuair a ghearrann tú cumhacht, rud atá tábhachtach go minic le haghaidh sábháilteachta. Fanann leaganacha coinneála ina seasamh deiridh go dtí go seolann tú comhartha eile, a oibríonn níos fearr d’fheidhmchláir nuair is gá duit rud éigin a choinneáil i bhfeidhm le linn bristeacha cumhachta.
Sonraíochtaí Leictreach
Oibríonn an comhla seo le raon leathan de chórais leictreacha. Is féidir leat é a ordú le voltais DC ó 12V an bealach ar fad suas go dtí 230V, nó le roghanna éagsúla voltas AC. ídíonn an solenoid DC caighdeánach thart ar 30 go 35 vata cumhachta.
Tagann na naisc leictreacha i stíleanna éagsúla, lena n-áirítear nascóirí breiseán a chomhlíonann caighdeáin DIN. Tá rátáil cosanta IP65 ag an gcomhla, rud a chiallaíonn gur féidir leis spraeála deannaigh agus uisce a láimhseáil gan fadhbanna. Comhlíonann an insliú caighdeáin VDE Aicme F, agus mar sin tá sé oiriúnach do thimpeallachtaí tionsclaíocha a bhfuil tábhacht le sábháilteacht leictreach iontu.
Le haghaidh fabhtcheartaithe nó oibríocht éigeandála, cuimsíonn go leor leaganacha roghanna sáraithe láimhe. Ligeann siad seo duit an comhla a athrú go meicniúil nuair a bhíonn córas á bhunú agat nó nuair a bhíonn ort rud éigin a bhogadh le linn cliseadh cumhachta.
An Áit a nÚsáidtear an Chomhla Seo
Taispeánann an 4WE 10 D suas i go leor tionscail éagsúla mar go ndéanann sé cothromaíocht idir feidhmíocht agus iontaofacht. I bhfeidhmchláir mhuirí, gheobhaidh tú go bhfuil sé ag rialú córais stiúrtha ar longa, ag bainistiú craenacha a lódálann agus a dhíluchtaíonn lasta, agus ag coigeartú liáin pháirce inathraithe. Éilíonn na timpeallachtaí seo comhlaí atá in ann oibriú go leanúnach i gcoinníollacha crua, agus coimeádann dearadh Rexroth go maith le haer salainn agus creathadh.
Úsáideann áiseanna déantúsaíochta an comhla rialaithe treorach 4WE 10 D le haghaidh Rexroth in uirlisí meaisín, trealamh múnlaithe insteallta, agus cófraí foirmithe miotail. Mar gheall ar an gcumas ardmhinicíochta aistrithe tá sé úsáideach do tháirgeadh uathoibrithe nuair a rothlaíonn an chomhla na mílte uair in aghaidh an tsift. Cuidíonn an coigeartú damping chun damáiste turrainge do chomhpháirteanna beachtais sna meaisíní seo a chosc.
Braitheann trealamh tógála agus soghluaiste ar an ardán comhla seo freisin, cé go n-úsáideann na feidhmchláir sin go minic leaganacha beagán difriúil atá optamaithe le haghaidh hiodrálaic shoghluaiste.
Cothabháil agus Glaineacht Sreabhán
Cosúil leis an chuid is mó de na comhpháirteanna hiodrálacha beachtas, is gá ola ghlan a bheith ag an 4WE 10D chun oibriú i gceart. Déantar na himréitigh idir an spól agus an comhlacht comhla a thomhas i micriméadair, agus is féidir le cáithníní salachar a bheith ina chúis le caitheamh agus sceitheadh inmheánach go tapa go leor.
Sonraíonn Rexroth gur chóir go gcomhlíonfadh an sreabhach hiodrálacha caighdeáin glaineachta NAS 1638 Class 9. Beidh córas scagacháin maith ag teastáil uait le cóimheas béite de 75 ar a laghad le haghaidh cáithníní 10-micron. D'fhéadfadh sé seo fuaim ró-dhian, ach nuair a bhíonn tú ag rith 15,000 timthriallta in aghaidh na huaire, tagann damáiste éillithe suas go tapa.
Áirítear le cothabháil rialta glaineacht an tsreabháin a sheiceáil, iniúchadh a dhéanamh le haghaidh sceitheanna, agus feisteáin róin a athsholáthar ó am go chéile. Go hiondúil bíonn naoi bhfáinne O sna feisteáin róin agus tagann siad le huimhreacha páirte mar R961006886 le haghaidh sraitheanna níos nuaí. Mar gheall ar an dearadh bioráin fliuch, is féidir leat an corna solenoid a athsholáthar go minic gan mór-dhíchóimeáil, rud a choinníonn am neamhfhónaimh gearr.
Comparáid a dhéanamh le Roghanna Eile
Tá an comhla rialaithe treorach 4WE 10 D do Rexroth san iomaíocht le comhlaí ó Parker, Eaton, agus monaróirí móra eile sa chatagóir NG10. Tugann sraith Parker's D3W rátálacha brú den chineál céanna timpeall 345 bar. Feidhmíonn sraith DG4V-5 Eaton freisin i raonta brú inchomparáide, cé go n-athraíonn sonraíochtaí de réir múnla.
Is é an rud a fhágann go seasann rogha Rexroth amach go príomha go bhfuil an cumas taise comhtháite. Cé go ndéanann monaróirí eile comhlaí láidre freagrúla, ní áiríonn go leor acu cosc turrainge ionsuite. Má tá an ghné sin ag teastáil uait, bheadh ort smeacháin nó cúisíní seachtracha a chur le do chóras, a thógann suas spás agus a chuireann castacht leis.

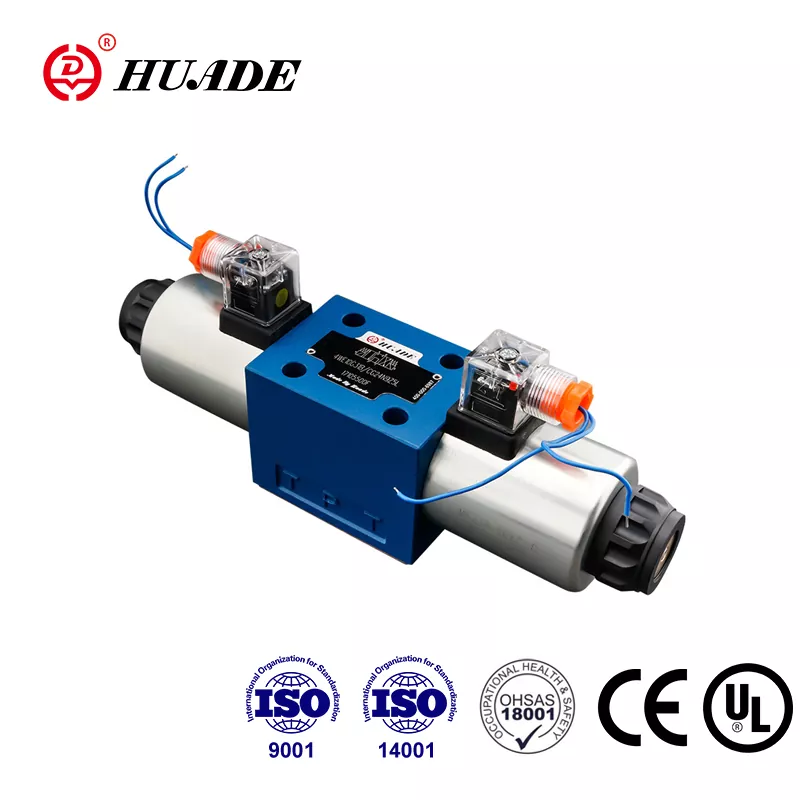

Tá roghanna comhoiriúnacha ann freisin ó chuideachtaí cosúil le Huade a leanann na caighdeáin gléasta céanna agus a thairgeann praghsanna níos ísle. Féadfaidh siad seo oibriú go maith le haghaidh feidhmchláir nach bhfuil chomh criticiúil, ach ba cheart duit na sonraíochtaí feidhmíochta iarbhír a chur i gcomparáid go cúramach, go háirithe rátaí sreafa uasta agus sonraí marthanachta fadtéarmacha.
Breithnithe Suiteála
Gléasann an 4WE 10D ar fhophláta ag baint úsáide as patrún caighdeánach ISO 4401-05. Tá na poill bolta spásáilte 80 faoi 32 milliméadar óna chéile, rud a thagann le caighdeán an tionscail don rang méide seo. Ciallaíonn an caighdeánú seo gur féidir leat babhtáil a dhéanamh go minic idir comhlaí déantúsóirí éagsúla gan do chuid iolrach nó d'fhophláta a athdhearadh.
Agus an comhla á shuiteáil, tabhair aird ar na marcálacha calafoirt. Nascann Port P le do chaidéal, téann calafoirt A agus B chuig do actuator, agus filleann calafort T chuig an umar. Má éiríonn leat iad seo a fháil ar gcúl, beidh do chóras ag oibriú go mícheart agus d’fhéadfaí damáiste a dhéanamh do threalamh.
Is féidir leis an gcomhla rialaithe treorach 4WE 10 D do Rexroth oibriú i dteocht chomhthimpeallach ó 15 céim Celsius diúltach suas go dtí 70 céim Celsius. Bíonn tionchar ag teocht an tsreabháin hiodrálach ar amanna lasca toisc go n-athraíonn slaodacht ola le teocht. Má ritheann do chóras le fuacht nó teas an-mhór, seans go mbeidh ort é seo a chur san áireamh agus tú ag ríomh am.
Athróga Speisialta do Limistéir Ghuaiseacha
Le haghaidh feidhmeanna in atmaisféir phléascacha, cuireann Rexroth leaganacha den chomhla seo atá deimhnithe ag ATEX ar fáil. Oibríonn an tsraith WE...XE i dtimpeallachtaí Crios 2 ina bhféadfadh gáis phléascacha nó deannach a bheith i láthair ach nach mbíonn siad ag súil leo de ghnáth. Láimhseálann an tsraith WE...XN coinníollacha Crios 3 le rioscaí pléascadh níos ísle.
Úsáideann na leaganacha cruthúnas pléascadh seo dearthaí speisialta corna agus imfháluithe cosanta a chuireann cosc ar fhoinsí adhainte. Má tá tú ag obair in áiseanna peitriceimiceacha, oibríochtaí mianadóireachta, nó ardáin amach ón gcósta, beidh na leaganacha deimhnithe seo ag teastáil uait chun rialacháin sábháilteachta a chomhlíonadh.
Do Chóras a Phromhadh don Todhchaí
De réir mar a éiríonn córais thionsclaíocha níos uathoibrithe agus níos nasctha, éiríonn cumais dhiagnóiseacha níos luachmhaire. Cé gur comhla díreach ar-uaire é an 4WE 10 D bunúsach, cuireann Rexroth ardán uasghrádaithe ar a dtugtar an tsraith 4WEH 10 a chuireann monatóireacht ar sheasamh agus coigeartú leictreonach stróc.
Úsáideann na hardleaganacha seo an comhlacht comhla cruthaithe agus an dearadh spól céanna leis an gcaighdeán 4WE 10D, ach cuimsíonn siad braiteoirí a insíonn duit cá bhfuil an spól suite. Cuidíonn an t-aiseolas seo le cothabháil thuarthach agus monatóireacht ar riocht. Má tá tú ag tógáil córas a chaithfidh caighdeáin Tionscal 4.0 a chomhlíonadh nó má tá deimhniú sábháilteachta feidhmiúil ag teastáil uait, tugann an t-ardán 4WEH cosán uasghrádaithe duit gan do dhearadh ciorcad hiodrálach bunúsach a athrú.
An Rogha Ceart a Dhéanamh
Léiríonn an comhla rialaithe treorach 4WE 10D do Rexroth talamh lár soladach idir feidhmíocht agus praiticiúlacht. Láimhseálann sé brúnna arda agus rátaí sreafa gan a bheith ró-innealtóireacht le haghaidh feidhmeanna simplí. Déanann an dearadh solenoid bioráin fliuch cothabháil simplí, agus cuidíonn an ghné taise inchoigeartaithe le córais íogaire a chosaint ó turraing hiodrálach.
Agus an comhla seo á shonrú agat, déan cinnte go dtuigeann tú cén tsraith atá á fháil agat. Tá roinnt difríochtaí sna rátálacha brú uasta sa tsraith 3X agus 5X, agus sroicheann leaganacha 5X níos nuaí 350 barra i gcomparáid le barra 315 i gcás roinnt leaganacha níos sine. Má tá cornaí ardvoltais á n-úsáid agat mar 96V nó 205V DC, cuimhnigh go gcaithfidh tú an t-uassreabhadh a laghdú deich faoin gcéad chun róthéamh an solenoid a sheachaint.
Is í an eochair do shaol seirbhíse fada ná glaineacht cheart sreabhach a chothabháil agus na caighdeáin scagacháin molta a leanúint. Níl sé seo roghnach más mian leat go sroichfidh an chomhla a saolré oibriúcháin ionchasach. Le dea-bhainistíocht sreabhach agus athsholáthar róin tréimhsiúil, is féidir leis na comhlaí seo na milliúin timthriallta a sheachadadh i seirbhís thionsclaíoch.
Cibé an bhfuil tú ag dearadh córas nua nó ag athsholáthar comhla atá ann cheana féin, cuireann an 4WE 10 D iontaofacht chruthaithe le go leor solúbthachta chun go leor feidhmeanna éagsúla a fheistiú. Ciallaíonn a phatrún gléasta caighdeánaithe agus a raon leathan de chumraíochtaí spóil gur féidir leat leagan a fháil a oireann do do riachtanais gan modhnuithe saincheaptha.
