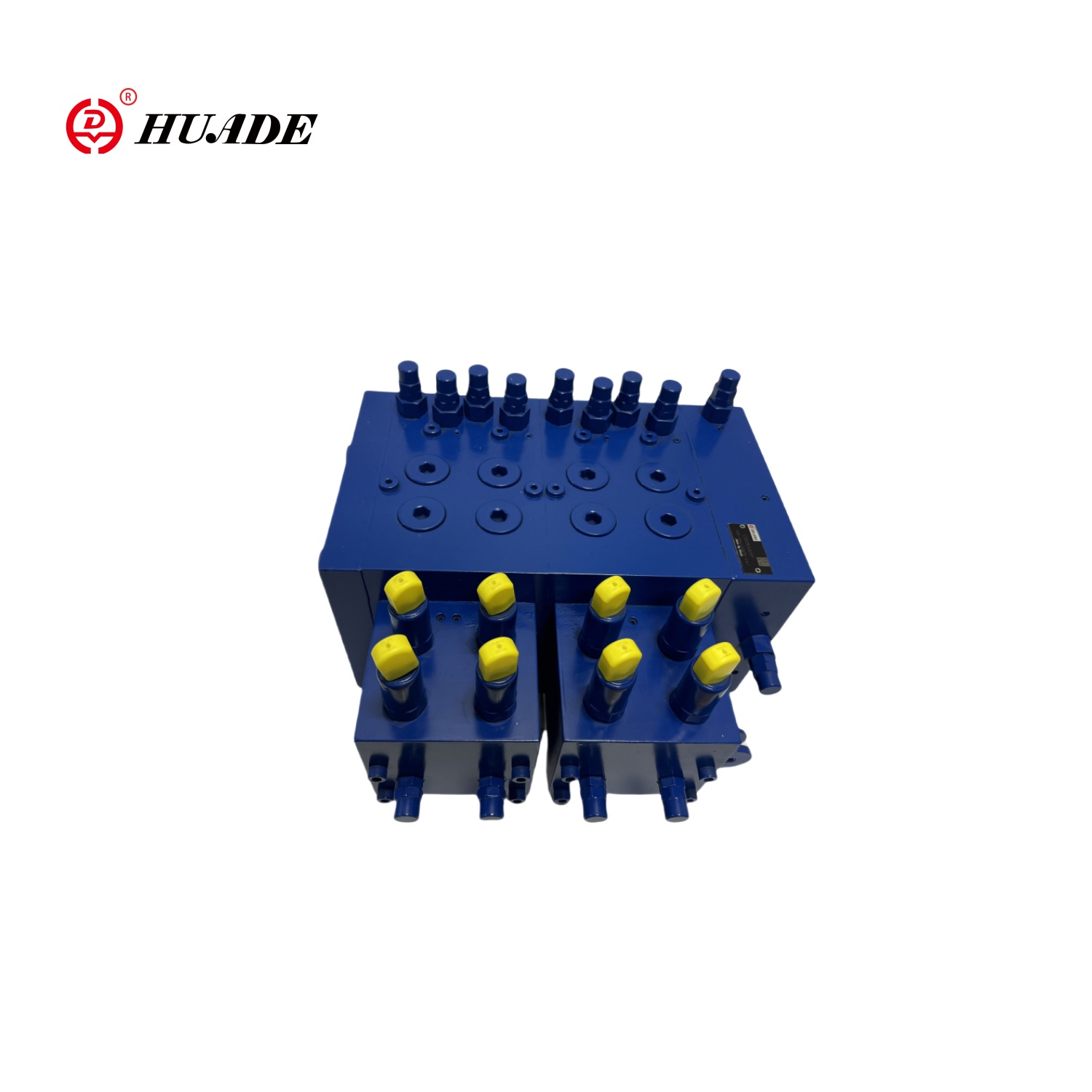

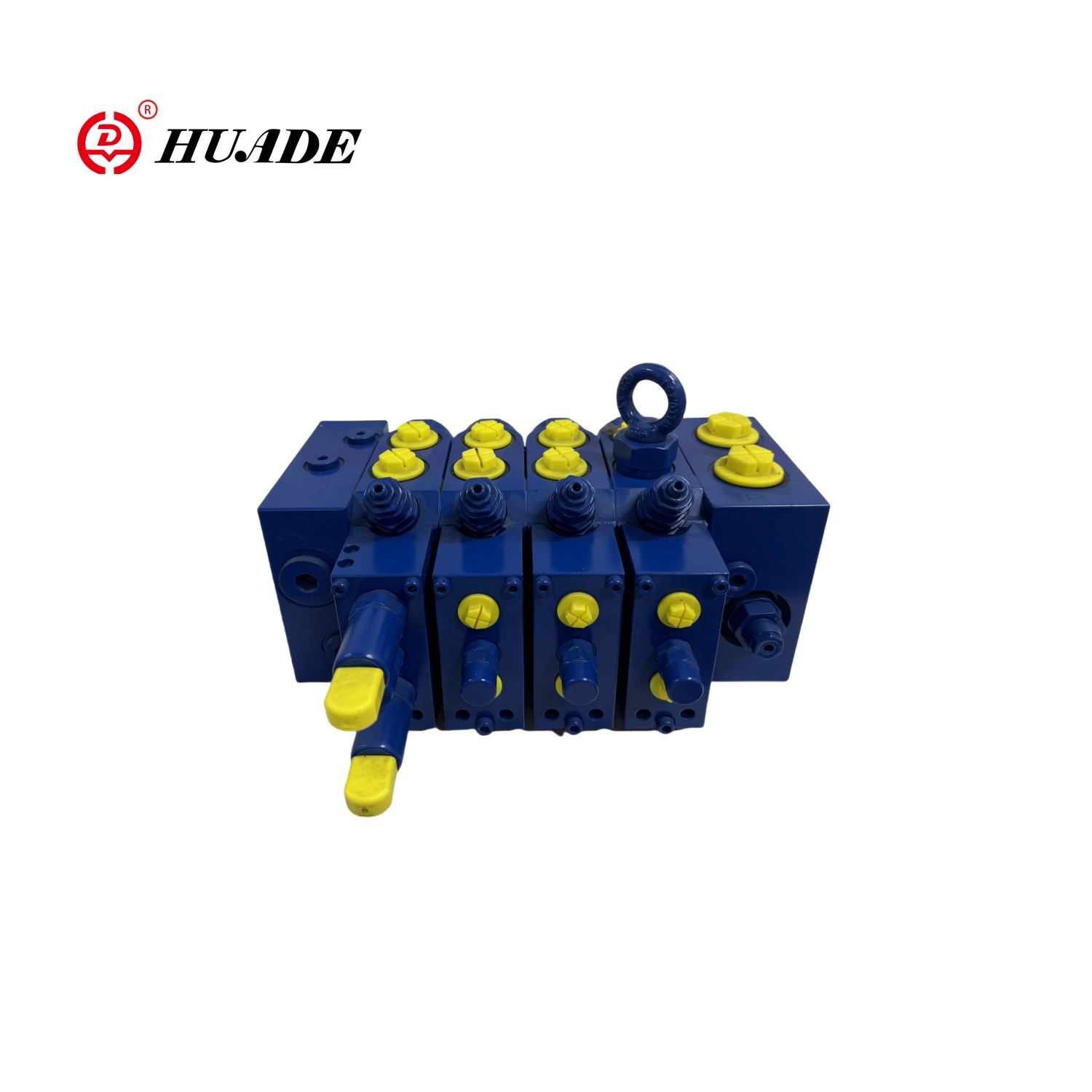

Is comhla é comhla ilbhealaigh atá íogair ó thaobh ualaigh a chuireann na comharthaí athraithe brú, sreafa agus cumhachta ar ais chuig an gcomhla chun an fheidhm rialaithe a bhaint amach. Is féidir leis an sreabhadh a choigeartú go huathoibríoch de réir an athraithe ualaigh chun cobhsaíocht agus éifeachtúlacht an chórais a choinneáil. Is iondúil go mbíonn braiteoir brú ar an gcomhla il-bhealaigh atá íogair ó thaobh an ualaigh chun monatóireacht a dhéanamh ar na hathruithe brú hiodrálacha sa chóras i bhfíor-am.
| Go ginearálta | ||
| Suíomh suiteála | Aon riachtanas | |
| Port ola | Snáithe píopa IS0228/1 | |
| Ualach | Inlet ola (taobh) （kg） | 7 |
| Comhla treo, hiodrálach （kg） | 7.1 | |
| Comhla treo, leictrea-hiodrálach （kg） | 7.5 | |
| Deireadh （kg） | 5.8 | |
| Ola hiodrálacha agus raon teochta comhthimpeallach (℃) | -20 go 80 | |
| Hiodrálach | ||
| Sreabhadh | Port P Q L/Min | 300 le hionraoin ola idirmheánach |
| L/min | 200 le Inlet Ola Taobh | |
| Calafort a 、 b q l/min | 150 le Feidhm Cúititheoir Brú agus Feidhm Gabháltais Luchtaigh (Cineál S) | |
| L/min | 190 le cúititheoir brú, gan feidhm sealbhaíochta ualaigh (cineál t) | |
| L/min | 200 cúititheoir brú (Cineál C) | |
| Barra brú ainmniúil | 350 | |
| Uasbhrú oibre in aghaidh an chalafoirt | P P Bar | 350 |
| A, B P Bar | 420 | |
| Barra ls p | 330 | |
| T P Bar | 30 | |
| Agus P Bar | Gan aon bhrú filleadh ar an umar | |
| Brú píolótach uasta in aghaidh an chalafoirt | X P Bar | 35 |
| A, B P Bar | 35 | |
| Raon brú píolótach | Barra p hiodrálach | 8.5 go 22.5 |
| Barra leictrea-hiodrálach | 6.5 go 17.2 | |
| Rialú Rialaithe Brú Difreálach an Chomhla Ilbhealach | S-Type agus C-Type P Bar | 18 |
| Barra p T-chineáil | 25 | |
| Feidhm comhla faoisimh LS (raon coigeartaithe) barra | 50 go 149? 150 go 330 | |
| Ola hiodrálacha | DIN51524 Ola Mianraí | |
| Raon slaodachta v mm2/s | 10 go 380 | |
| Leibhéal éillithe incheadaithe d'ola hiodrálach | Leibhéal 20/18/15 | |
| Leibhéal glaineachta de réir IS04406 (c) | Moltar scagaire a úsáid le cruinneas scagacháin íosta β10≥75 | |
| Gléasanna Leictreonacha | ||
| Comhla Rialaithe Píolótach Leictreach | TM1005110 Comhla lasctha | |
| TM82002 Comhla comhréireach | ||
Gnéithe:
▶ Comhla treo comhréireach le haghaidh rialú sreafa neamhspleách ar bhrú ualaigh
▶ Struchtúr de chineál sliseanna
▶ Le feidhm cúitimh brú ualaigh
▶ Ard -in -atrialltacht agus hysteresis íseal
▶ Is féidir é a choigeartú le teorantóir stróc
▶ Comhla thar maoil le feidhm líonta ola
| Brú | 300bar |
| Sreabhadh | 120l/min |
| Brú ainmniúil | 250bar (taobh caidéil) |
| 300bar (taobh achtúire) | |
| Uasta | |
| (Taobh caidéil) | 200L/min (Inlet Ola Taobh) |
| 200L/min (ionraoin ola idirmheánach) | |
| (Taobh actuator) | 200L/min (le feidhm sealbhaíochta ualaigh) |
| 190L/min (le cúititheoir brú) | |
| 150l/min (le comhla cúitimh brú agus comhla gabháltas ualaigh) |
Iarratas:
Baineadh úsáid fhorleathan as comhlaí il-bhealaigh a bhfuil braistint ualach orthu i mórán réimsí mar gheall ar a bhfeidhmíocht den scoth, amhail innealra tógála, innealra talmhaíochta, déantúsaíocht thionsclaíoch, innealra tógála agus iompair, innealra mianadóireachta, longa agus innealtóireacht mhuirí.
