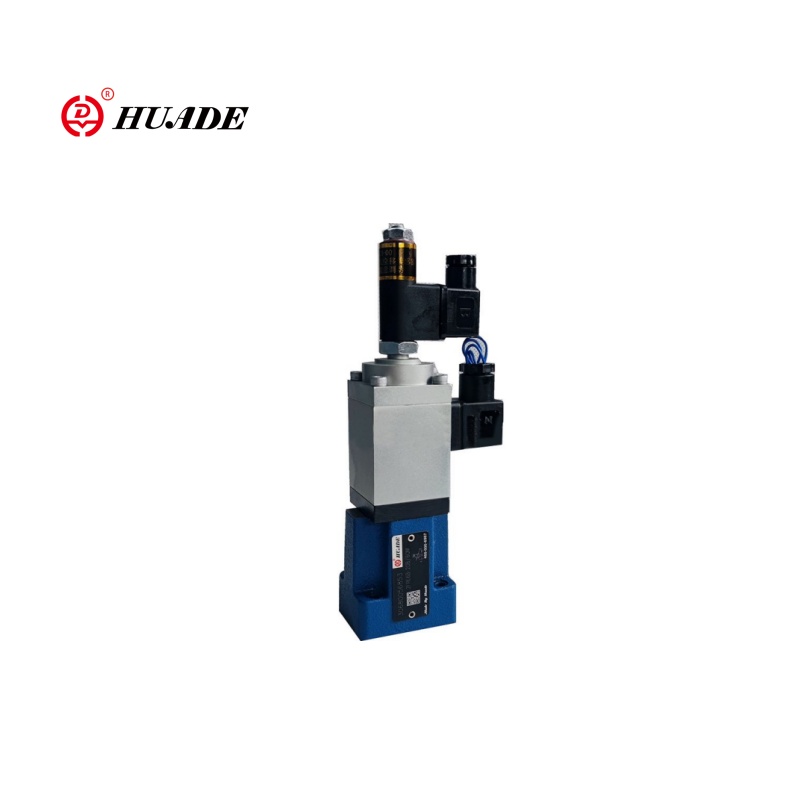

Comhla Rialaithe Sreafa Comhréireach 2FRE6 Rialaíonn an ráta sreafa go céimneach trí chomhartha 0 ~ 10V / 4 ~ 20mA chun rialachán luais beacht a bhaint amach. 2FRE6 Tá feidhm cúitimh brú ag comhla comhréireach, ar féidir leis a chinntiú nach dtéann luaineachtaí brú ualaigh i bhfeidhm ar an ráta sreafa agus ráta sreafa cobhsaí a choinneáil. Tá an comhla 2FRE6 seo oiriúnach do chórais hiodrálacha a bhfuil spás teoranta acu agus do riachtanais rialachán sreafa dinimiciúil.
| Hiodrálach | |
| Hysteresis | ＜ ± 1%Qmax |
| Inmharthanacht | ＜ 1%Qmax |
| Méid an éillithe (μM) | ≤20 |
| Sreabhán brú | Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM) |
| Raon slaodachta (mm2/S) | 2.8 go 380 |
| Raon teochta sreabhach brú (℃） | -20 ~+70 |
| Suiteáil | roghnach |
| Leictreach | |
| Cineál voltais | DC |
| Friotaíocht chorna solenoid (ω) | Luach fuar ag 20 ℃ 5.4, uasluach te 8.2 |
| Max. Cumhacht (VA) | 50 |
| Ionduchtach (MH) | 6 go 8 |
| Minicíocht Oscillator (KHz) | 2.5 |
Gnéithe:
▶ Comhla le cúititheoir brú don bhrú a chúiteamh le rialú sreafa
▶ Actuation trí solenoid chomhréireach
▶ le haiseolas suíomh leictreach an orifice rialaithe
▶ Is féidir an corna transducer suímh a bhogadh go haoiseach ag déanamh an choigeartaithe pointe nialasach ar an orifice rialaithe éasca, gan teagmháil a dhéanamh leis an leictreonaic (leictreach-hiodrálach)
▶ Is féidir rialú sreafa a dhéanamh sa dá threo trí phláta ceapaire ceartaitheora a úsáid
Iarratas:
Úsáidtear comhla rialaithe sreafa comhréireach dhá-bhealach go forleathan i n-uirlisí uathoibrithe agus meaisín tionsclaíocha, tochaltóirí/lódaitheoirí agus innealra innealtóireachta eile, miotalóireacht agus trealamh trom, trealamh tástála & saotharlanna, etc.
Tá feidhm 2-bhealach ag comhlaí rialaithe sreafa comhréireach. Is féidir leo, ó luach ordaithe leictreach feidhmithe, sreabhadh a rialáil arbh é brú agus teocht cúiteamh.

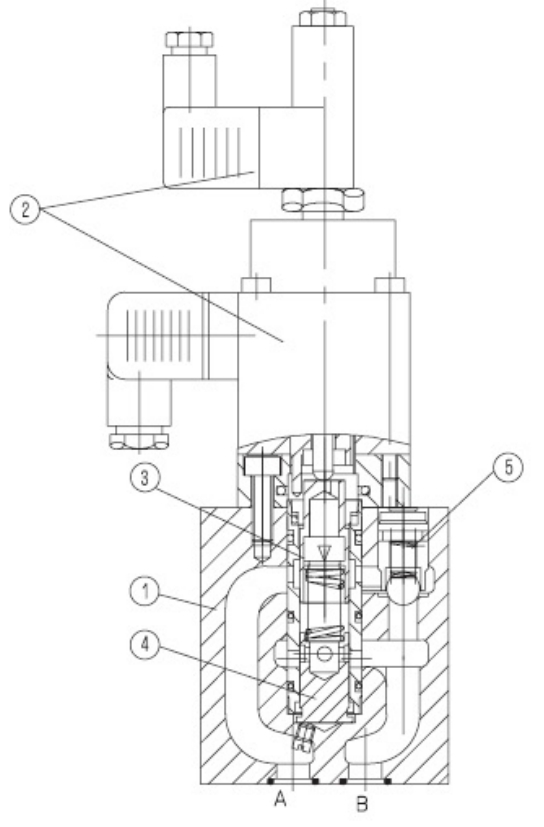

Is éard atá iontu go bunúsach ná an tithíocht (1), solenoid comhréireach le trasduchtóir suímh ionduchtach (2), dílleachta tomhais (3), cúititheoir brú (4) chomh maith leis an gcomhla seiceála roghnach (5).
Comhla rialaithe sreafa comhréireach 2fre 6 b
Cinntear suíomh an tsreafa (0 go 100 %) ag poitéinsiméadar luach an ordaithe. Athraíonn an luach ordaithe feidhmithe, tríd an aimplitheoir chomh maith leis an solenoid chomhréireach, an dílleacht tomhais (3). Faightear suíomh an dílleachta tomhais (3) leis an trasduchtóir suímh ionduchtach. Déantar aon chlaontaí ón luach ordaithe a chúiteamh leis an rialú aiseolais.
Coinníonn an cúititheoir brú (4) an titim brú ag an dílleachta tomhais (3) ag luach tairiseach. Dá bhrí sin, déantar an sreabhadh a chúiteamh.
Baintear an sruth beag teochta amach mar gheall ar dhearadh an dílleachta tomhais.
Ag luach ordaithe 0 % tá an dílleachta tomhais dúnta.
I gcás caillteanais cumhachta nó sos cábla ag an suíomh, dúnann an dílleachta tomhais.
Ó luach ordaithe 0 % is féidir tús a chur le léim saor in aisce. Trí dhá rampaí laistigh den aimplitheoir leictreach, is féidir moill a chur ar oscailt agus dúnadh an tomhais b
Orifice.
Tríd an gcomhla seiceála (5) is féidir sreabhadh saor ó B go A.

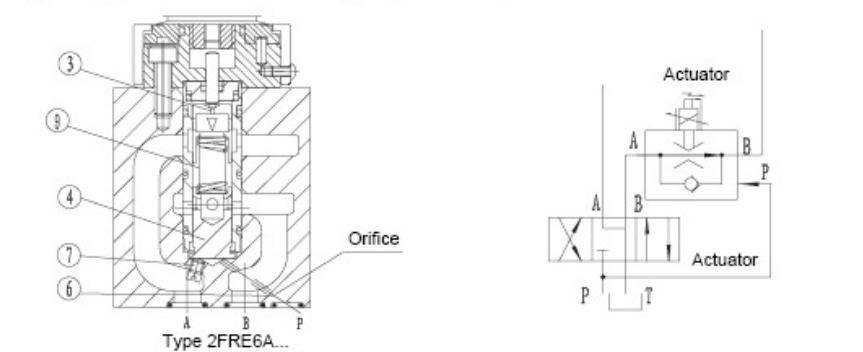

Comhla rialaithe sreafa comhréireach Cineál 2fre 6 a:
Tá feidhm an chomhla seo i bprionsabal mar an gcéanna le comhla cineál 2fre 6 b:
Chun an léim nuathionscanta a chosc nuair a bhíonn an tomhas tomhais (3) (luach ordaithe> 0%) oscailte, tá soláthar ann don bhrú-chúititheoir (4) a bheith á choinneáil dúnta trí Phort P (6). Déantar an nasc inmheánach (7) idir an calafort A agus an cúititheoir brú (4) a phlocáil. Tríd an gcalafort seachtrach P (6), gníomhaíonn an brú i gcalafort P, sula bhfeidhmíonn an comhla treo (8) ar an gcúititheoir brú (4) agus coinníonn sé i gcoinne an fhórsa earraigh (9) é sa suíomh dúnta. Má aistrítear an comhla treo (8) ó P go B, ansin bogann an cúititheoir brú (4) ón suíomh dúnta
Seachnaítear sa suíomh rialaithe agus an léim nuathionscanta sin.

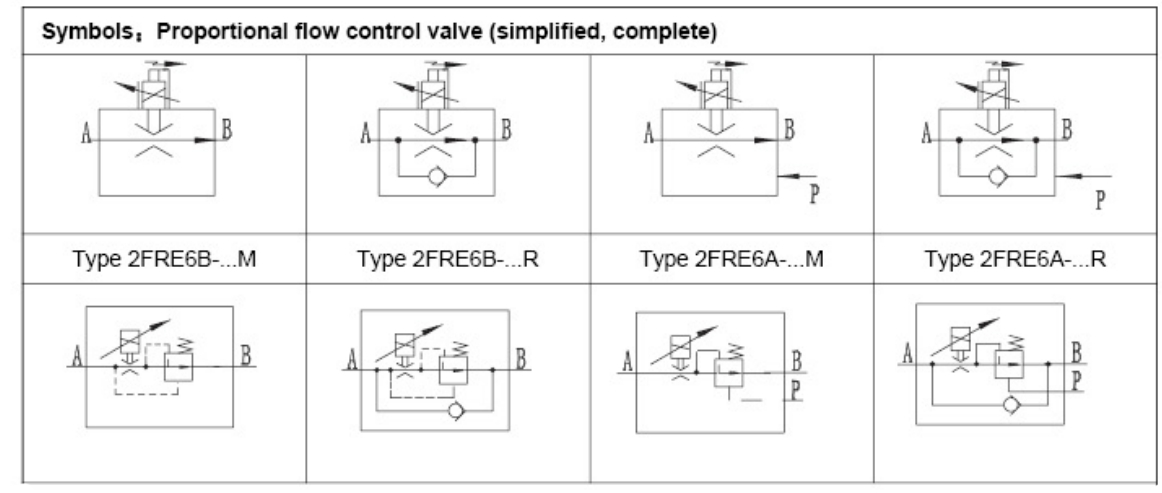

Siombailí comhla rialaithe sreafa comhréireach 2fre6
