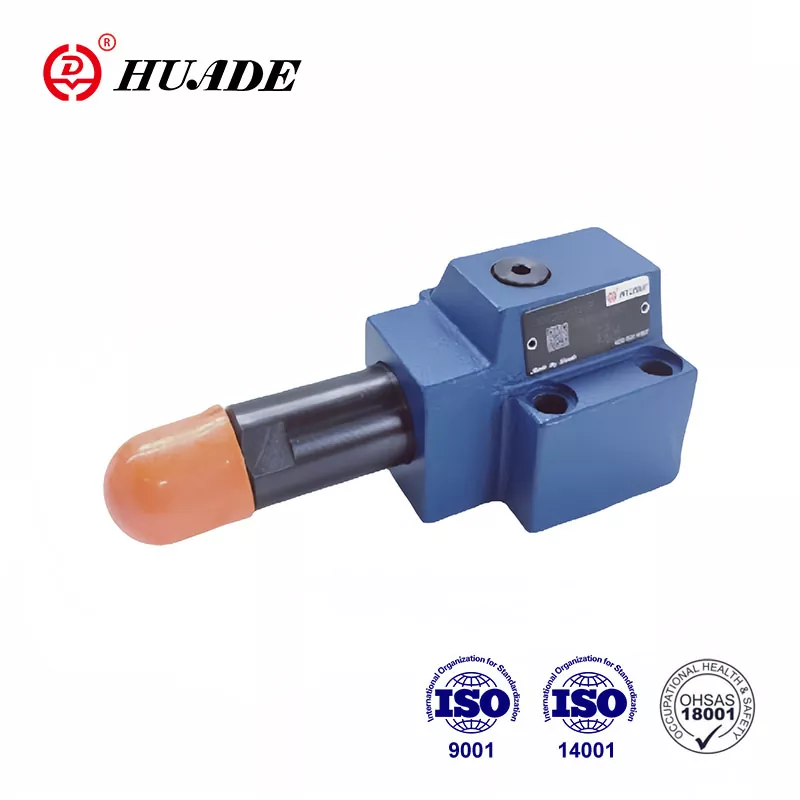

Is comhla seicheamh brú díreach é an comhla seicheamh brú DZ 10 DP. Úsáidtear é le haghaidh seicheamhú brú ar an dara córas. Díoltar é go fiáin sa tSín agus i dtíortha iasachta le praghas ardchaighdeáin agus níos ísle. Cloíonn comhla seicheamh brú Huade® go hiomlán le caighdeáin idirnáisiúnta sa tionscal hiodrálach. Trí theicneolaíocht Rexroth ardleibhéil a thabhairt isteach, tá comhlaí hiodrálacha Huade® comhoiriúnach le Rexroth i bhfeidhmíocht.
|
Sonraí teicniúla |
|
|
Brú Inlet, Port P, B (x） (MPA) |
suas le 31.5 |
|
Brú asraon, calafort A (MPA) |
go 21.0 |
|
Brú cúil, calafort T (MPA) |
go 16.0 |
|
Sreabhadh max.permisible (L/min) |
go 80 |
|
Sreabhán |
Ola mhianrach (le haghaidh séala NBR), nó eistir fosfáite (do shéala FPM) |
|
Raon slaodachta (mm ²/s) |
10 ~ 800 |
|
Raon teochta sreabhach (℃) |
-30 suas go +80 |
|
Glaineacht sreabhach (um) |
Glaineacht sreabhach an t -uasmhéid incheadaithe de éilliú an tsreabháin go NAS 1638 Aicme 9 |
|
Max.flow (l/min) |
suas le 80 |
Gnéithe:
▶ le haghaidh gléasta fo -phláta
▶ 4 Rátálacha Brú
▶ 4 Eilimintí Coigeartaithe:
. Cniotán rothlach
. Muinchille le heicseagán agus caipín cosanta
. Knob rothlach faoi ghlas le scála
. Knob rothlach le scála
▶ le nasc brú -thomhas
▶ Seiceáil comhla, roghnach
▶ Patrún gléasta go DIN 24 340, Foirm D, ISO 5781 agus Cetop - RP 121H
Iarratas:
Is féidir an comhla seicheamh brú seo DZ 10 DP a úsáid go forleathan i gcórais hiodrálacha innealra ardaithe agus iompair, innealra tógála, feithiclí tionsclaíocha, uirlisí meaisín, longa, miotalóireacht agus trealamh eile.
Socraítear an brú seicheamh tríd an eilimint choigeartaithe (1).
Coinníonn an t -earrach comhbhrúite (2) an spól rialaithe (3) sa suíomh tosaigh, tá an comhla dúnta. Tá an brú i gcalafort A i láthair ag achar loine an spól rialaithe (3) os coinne an earraigh comhbhrúite (2) tríd an líne rialaithe (4). Nuair a shroicheann an brú an luach atá leagtha síos ar an earrach comhbhrúite (2), aistrítear an spól rialaithe (3) agus osclaíonn sé an nasc A go B. Déantar an córas atá ceangailte le calafort B a chur in ord gan an brú i gCainéal A ag titim.
Faightear an comhartha rialaithe tríd an líne rialaithe (4) ó chalafort A nó go seachtrach trí nasc X.
Ag brath ar an bhfeidhmchlár comhla is féidir an ola draein sceite a rith go seachtrach trí nasc Y nó go hinmheánach trí B.
Struchtúr DZ 10 DP 1 -40B
Siombailí DZ 10 DP-10B
