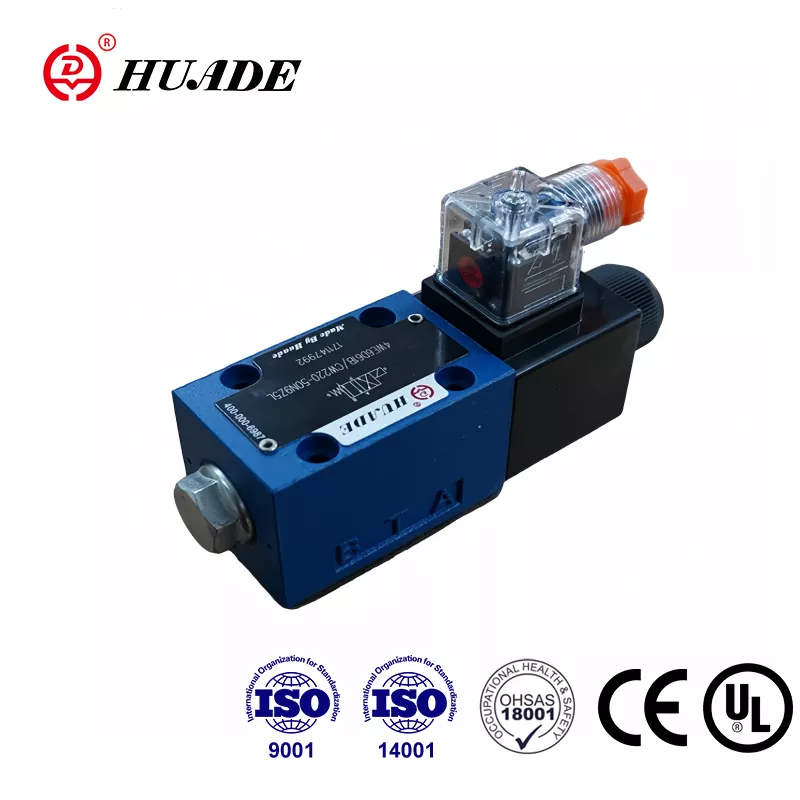

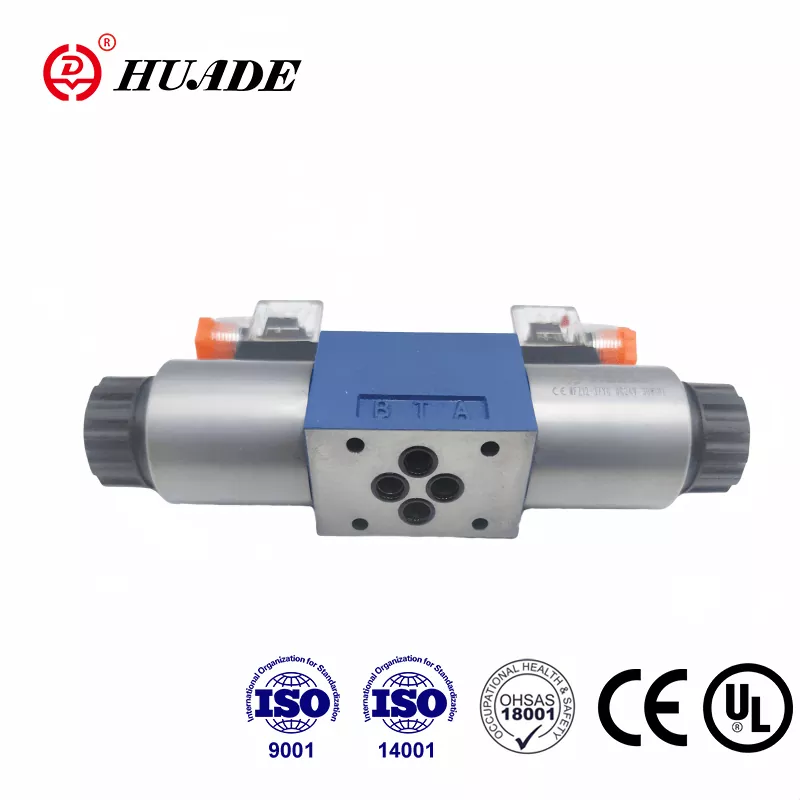

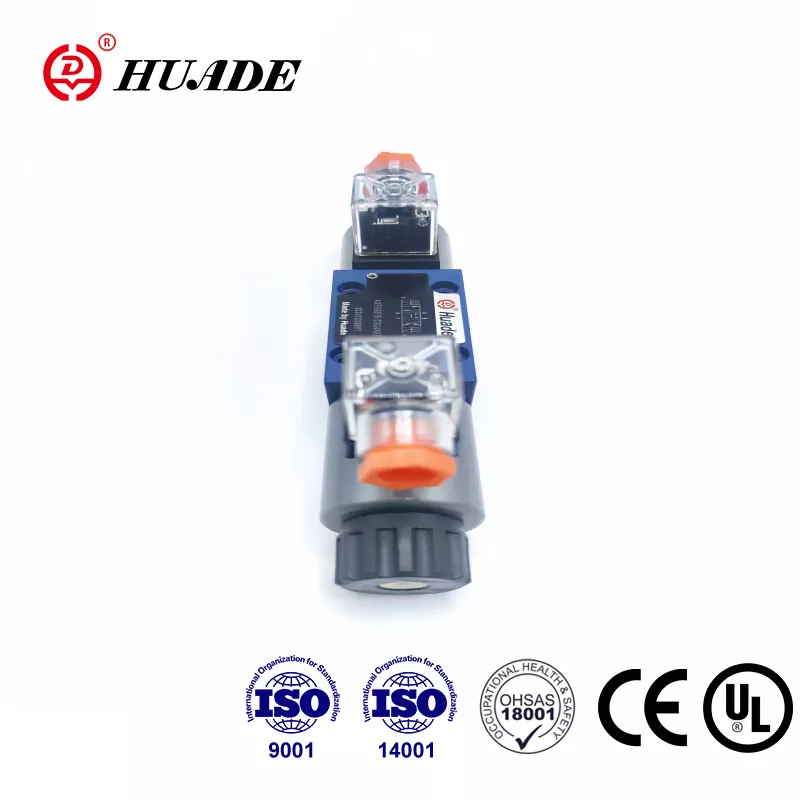

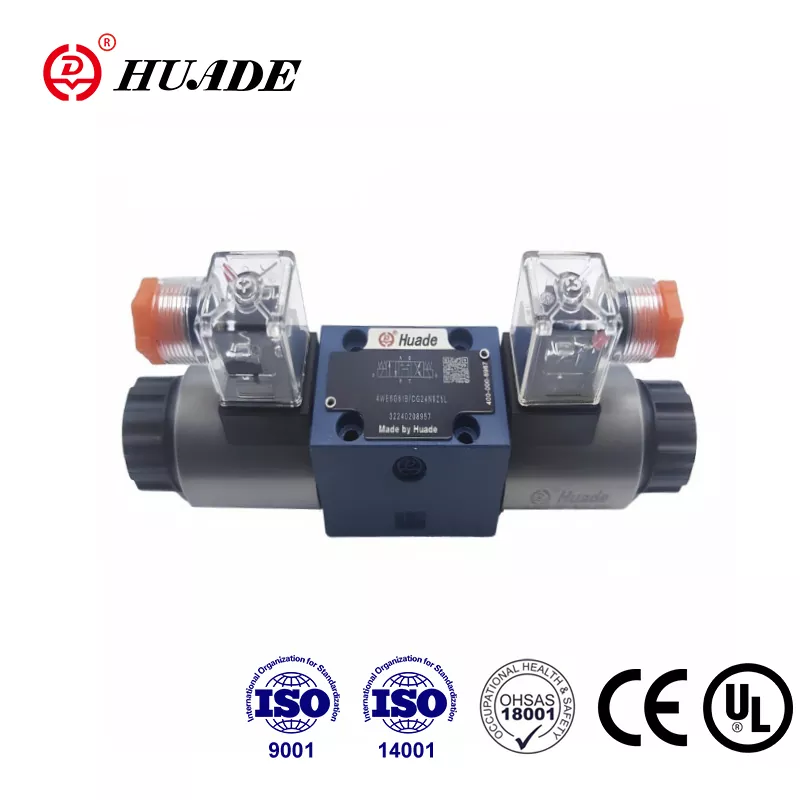

Mar gheall ar an dá chomhar fadtéarmach le Rexroth ó 1979, tá comhla spól treorach sraith Huade® 4WE 6 ina rogha eile inacmhainne ar mhúnla céanna Rexroth. Tá sé ar cheann de na comhlaí treorach is coitianta agus a úsáidtear go forleathan. Tá 750 trealamh chun cinn ag Huade a allmhairítear ó gach cearn den domhan agus córas tástála dian chun feidhmíocht níos fearr a chomhlaí hiodrálacha a chinntiú. Buaileann T&F agus córas bainistíochta táirgeachta le ISO9001, ISO14001, agus ISO45001. Tá gach comhla treorach solenoid deimhnithe CE. Úsáidtear comhlaí hiodrálacha Huade® go forleathan in innealra innealtóireachta agus tógála, miotalóireacht, uirlisí meaisín, cosaint an chomhshaoil, tógáil long, aeraspáis, idirthuras iarnróid, peitriliam agus peitriceimiceach, tionscal míleata agus réimsí eile sa tSín.
|
hiodrálacha |
|||
|
brú uasta.Oibriúcháin Poirt A,B,P (Mpa) |
suas go dtí 35.0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
le siombailí A agus B, ní mór port T a úsáid mar phort draenála |
|||
|
Max.flow (L/nóim) |
80(-);60(～) |
||
|
Sreabhán brú |
Olaí Mianra nó Eistear Fosfáite |
||
|
Raon slaodachta (mm2/s) |
2.8~500 |
||
|
Raon teochta sreabhán brú （ ℃） |
-30～+80 |
||
|
An méid éillithe |
Uasmhéid éillithe an sreabháin hiodrálacha go rang NAS 16389. |
||
|
Leictreach |
|||
|
Cineál voltais |
DC |
AC 50/60Hz |
|
|
Voltais atá ar fáil (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Tomhaltas cumhachta (W) |
30 |
||
|
Cumhacht coinneála (VA) |
- |
50 |
|
|
Cumhacht lasc-air (VA) |
- |
220 |
|
|
Dualgas |
leanúnach |
||
|
Am á athrú go IS0 6403 |
AR (ms) |
25 go 45 |
10 go 20 |
|
AS (ms) |
10 go 25 |
15 go 40 |
|
|
Cosaint do DIN |
IP 65 |
||
|
Minicíocht aistrithe (timthriallta/h) |
suas le 15000 |
suas go dtí 7200 |
|
|
Le naisc leictreacha an seoltóir cosanta (PE) |
|||
Gnéithe:
▶ Leagan ardfheidhmíochta comhla spól treorach gníomhaithe solenoid
▶ Bioráin fliuch DC nó solenoids AC le corna inbhainte
▶ Is féidir corna solenoid a rothlú trí 90 °
▶ Ní gá an seomra brú daingean a oscailt nuair a bhíonn an corna á athrú
▶ Naisc leictreacha mar naisc aonair nó lárnacha
▶ Sárú láimhe, roghnach
▶ Patrún aistrithe chuig Din 24 340 foirm A, ISO 4401 agus CETOP - RP 121H
Feidhmchlár:
Is comhlaí spool treorach solenoid iad comhlaí treorach de chineál 4WE 6 D. Rialaíonn siad tús, stad agus treo sreabháin.
Go bunúsach is éard atá sna comhlaí rialaithe treorach ná tithíocht (1), solenóid amháin nó dhó (2), an spool rialaithe (3), agus sprionga fillte amháin nó dhó (4). Sa riocht dífhuinnimh coinnítear an spól rialaithe (3) sa suíomh neodrach nó tosaigh trí spriongaí fillte (4) (seachas spóil ríogachta).Déantar an spól rialaithe (3) a ghníomhú trí sholenoidí bioráin fhliucha (2) . Gníomhaíonn fórsa na solanoidí (2) tríd an plunger (5) ar an spól rialaithe (3) agus brúnn sé é seo óna shuíomh neodrach go dtí an suíomh deiridh riachtanach. Tugann sé seo saorshreabhadh ó P go A agus B go T nó P go B agus A go T.
Nuair a dhéantar solenoid (2) a dhí-fhuinneamh, cuirtear an spool rialaithe (3) ar ais go dtí a seasamh neodrach trí na spriongaí tuairisceáin (4).
Má sháraítear láimhe roghnach (6), ceadaítear an spool rialaithe a ghluaiseacht (3) gan an solenoid a fhuinneamh.
Léaráid de struchtúr WE 6 61B
