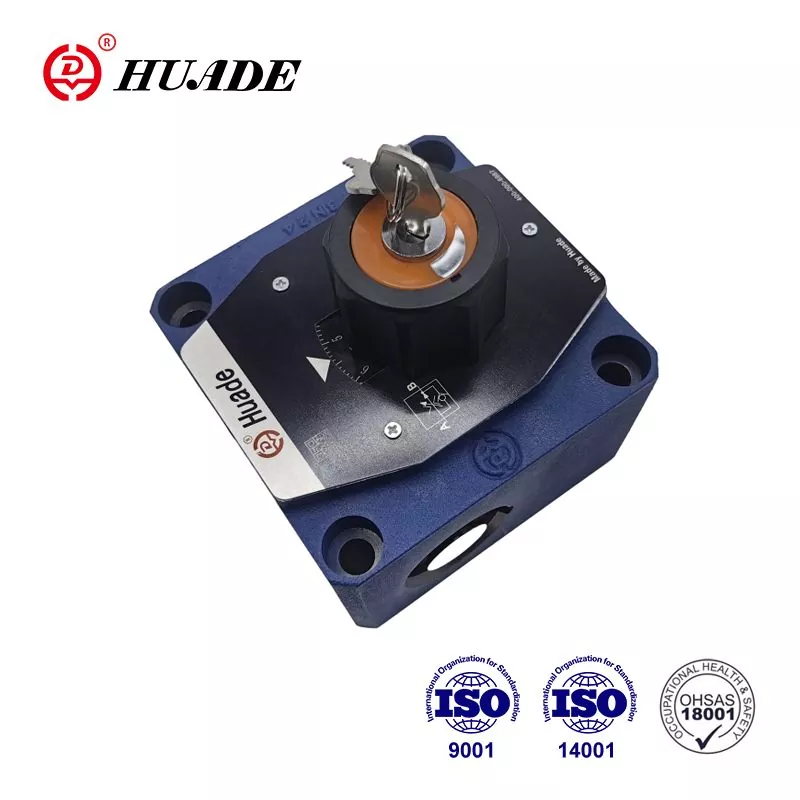

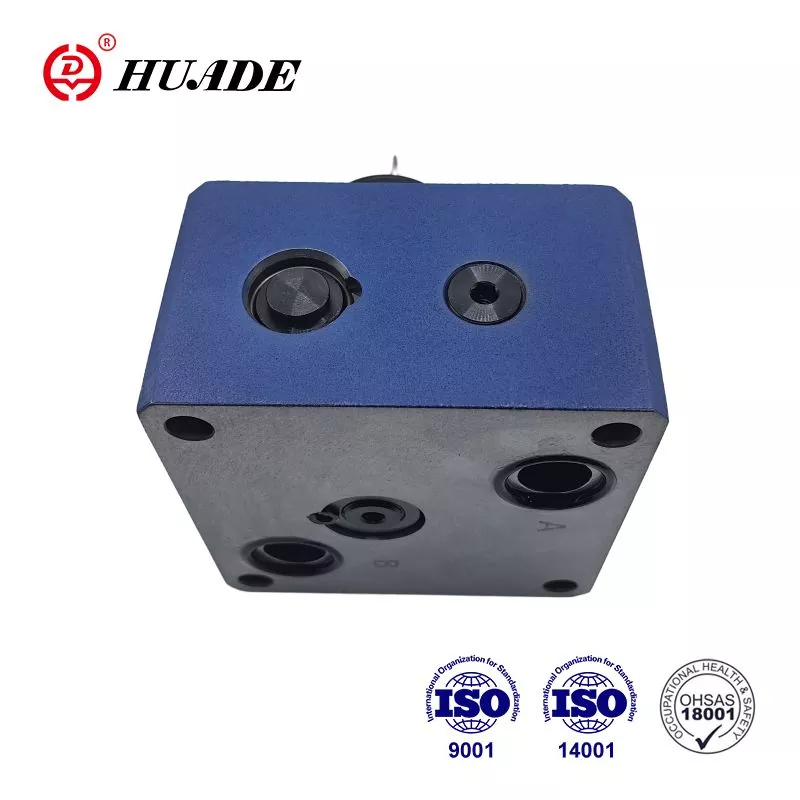

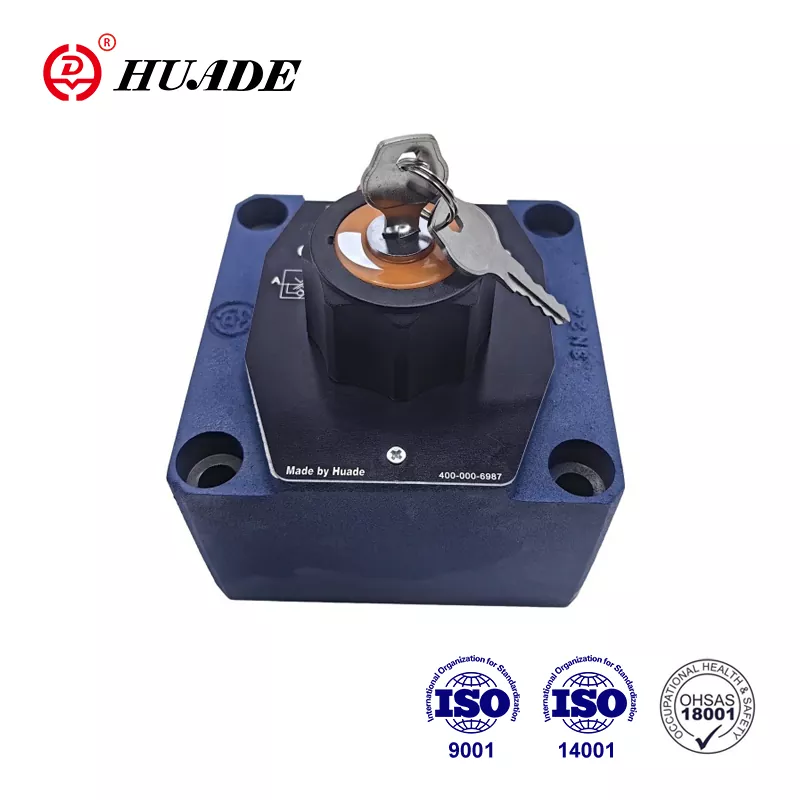

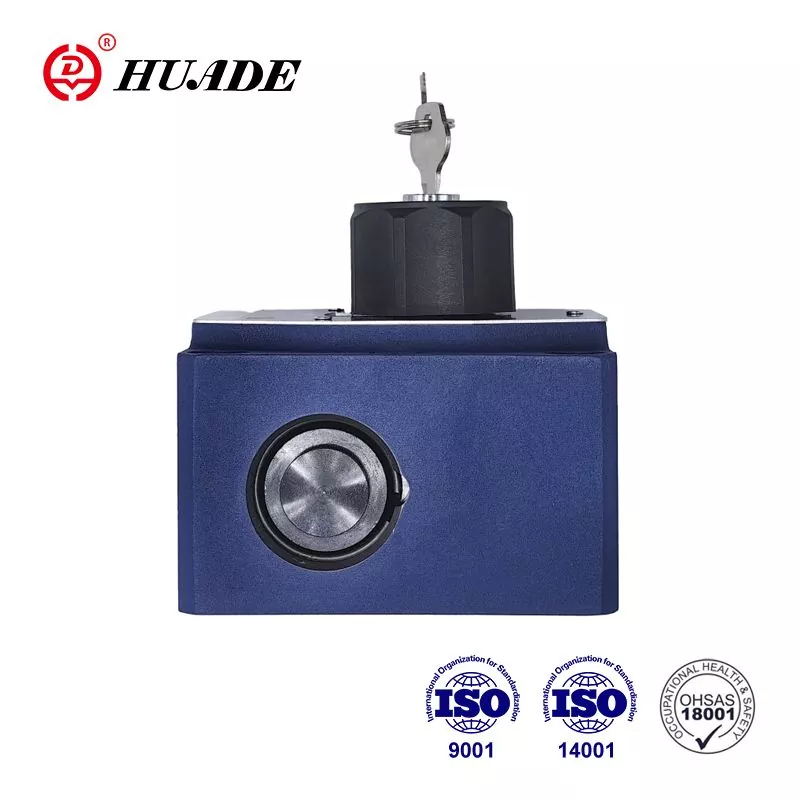

Is comhlaí rialaithe sreafa 2-bhealach iad comhlaí rialaithe sreafa. Trí theicneolaíocht a thabhairt isteach, is féidir le comhlaí hiodrálacha Huade® a mheaitseáil le Rexroth i bhfeidhmíocht. Is rogha maith inacmhainne é an comhla sreafa 2FRM 16 seo do Rexroth. Tugann Huade Hydraulic aird níos mó ar éifeachtúlacht costais agus praiticiúlacht, ionas go mbeidh praghas réasúnta íseal ag a chomhla hiodrálacha. Is branda d'aois é seo sa tSín.
|
Ginearálta |
|
|
Sreabhán hiodrálach |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
|
Raon teochta (℃) |
-30 go+80 |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
Pláta ceapaire ceartaitheoir |
||
|
Sreabhadh.max (L/nóim) |
10 |
16 |
|
suas le 50 |
suas le 160 |
|
|
Brú oibriúcháin (MPa) |
suas le 31.5 |
|
|
Brú scoilte (MPa) |
0.15 |
|
|
Meáchan(kg) |
3.2 |
9.3 |
|
Sreabhadh. Q uas (L/nóim) |
méid 10 |
méid 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p le sreabhadh aischuir saor in aisce B → A, Q-spleách (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Rialú sreafa |
teocht-cobhsaí |
±2% (Q max) |
||||||
|
brú-cobhsaí (suas go dtí |
±2% (Q max) |
±5% (Q max) |
||||||
|
Brú oibriúcháin, uas.- port A (MPa) |
suas le 31.5 |
|||||||
|
Raon difríochta brú íosta (MPa) |
0.3 go 0.7 |
0.5~1.2 |
||||||
|
Grád éillithe (μ m) |
25 (Q< 5L/nóim) |
10 (Q < 0.5L/nóim) |
||||||
|
Meáchan (Kg) |
5.6 |
11.3 |
||||||
Gnéithe:
▶ Patrún aistrithe go DIN 24 340, ó A, ISO 4401 agus CETOP - RP 121H
▶ Teorantóir stróc cúitimh brú, roghnach
▶ Oibriú meicniúil
▶ Laghdú léim tosaithe
▶ Rialú sreafa sa dá threo ag baint úsáide as pláta ceapaire coigeartóra
Feidhmchlár:
Is é príomhfheidhm comhla rialaithe sreafa 2FRM 16 ná tairiseach sreafa a choinneáil go neamhspleách ar bhrú agus ar theocht.
Cuimsíonn na comhlaí 2FRM 16 go bunúsach an tithíocht (1), bushing orifice (3), cúititheoir brú (4) le sriantóir stróc roghnach, comhla seiceála (5), eilimint choigeartaithe (2).
Is é an sreabhadh ó chainéal A go cainéal B throttle ag an orifice (6). D'fhonn an sreabhadh trasna an tairiseach orifice a choinneáil, tá cúititheoir brú ceangailte suas an sruth ón orifice (6). Coimeádtar an sreabhadh neamhspleách den chuid is mó ar theocht mar gheall ar dhearadh an orifice. Dírítear an sreabhadh fillte saor ó chainéal B go cainéal A tríd an gcomhla seiceála (5). Ní rialaítear an sreabhadh ach ó A go B. Chun an sreabhadh sa dá threo a rialú is féidir pláta ceapaire coigeartóra Z4S a shuiteáil faoi bhun an tsreafa. comhla rialaithe.
Struchtúr na Comhla Rialaithe Sreafa 2FRM 16
Siombail na Comhla Rialaithe Sreafa 2FRM 16
