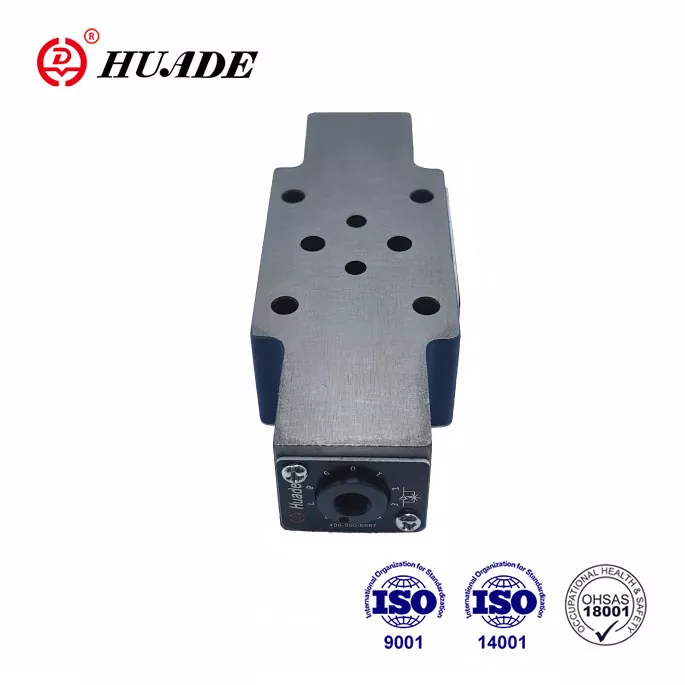

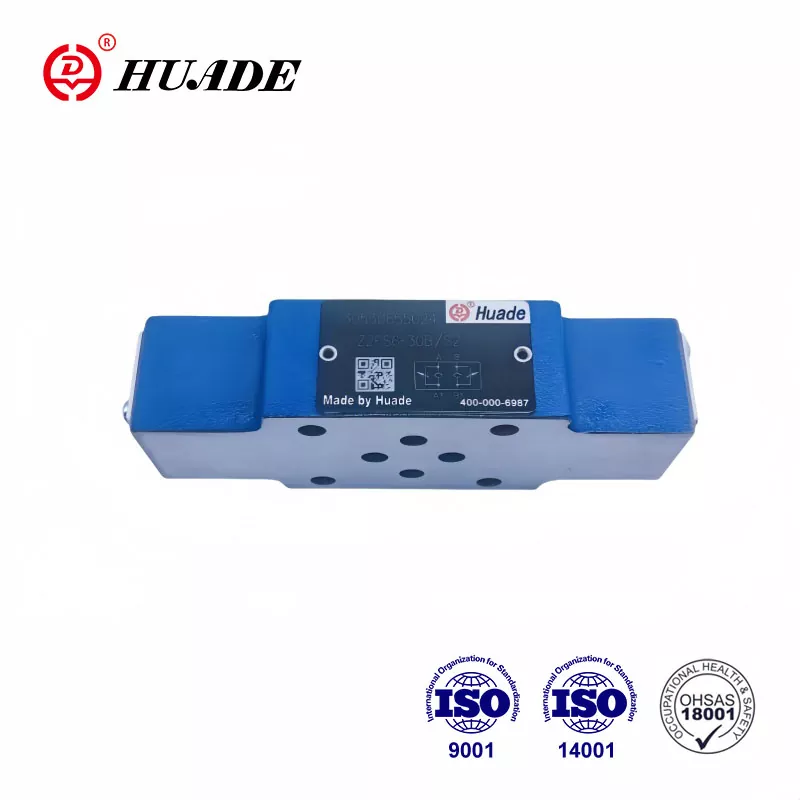

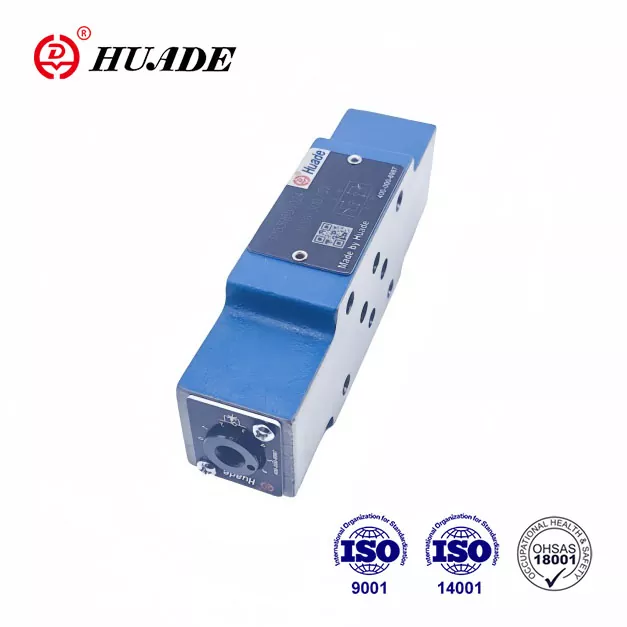

Comhlaí Cineál Z 2 FS 6 Is comhlaí dúbailte/seiceála iad i ndearadh pláta ceapaire. Tá an chomhla seo oiriúnach do thionól cruachta ingearach agus úsáidtear é le haghaidh rialú ionraoin nó asraon. Mar thoradh ar dhá chomhoibriú fadtéarmacha le Rexroth, tá an t-uafás seo ag baint le Rexroth i bhfeidhmíocht agus is féidir leis an tsraith Rexroth® Z2FS6 3xB a chur in ionad. Is rogha eile inacmhainne é do Rexroth.
|
Sonraí Teicniúla (le haghaidh feidhmchlár lasmuigh de na paraiméadair seo, téigh i gcomhairle linn!) |
|||
|
Méid |
6 |
16 |
22 |
|
Sreabhadh uasta (L/min) |
80 |
250 |
350 |
|
Uasbhrú oibre (MPA) |
31.5 |
35 |
|
|
Sreabhán brú |
Ola mhianrach (le haghaidh séala NBR), nó eistir fosfáite (do shéala FPM) |
||
|
Raon slaodachta (mm ²/s) |
10 go 800 |
||
|
Raon teochta sreabhach (℃) |
-30 go+80 |
||
Gnéithe:
▶ Dearadh pláta ceapaire
▶ Pátrún Porting go DIN 24 340, ó A, ISO 4401 agus Cetop - RP 121H
▶ Príomhshreabhadh nó sreabhadh píolótach a theorannú le dhá chalafort seirbhíse
▶ Méadar isteach nó rialú méadair.
Iarratas:
Comhlaí Seiceála Throttle Úsáidtear Z2FS 6 chun sreabhadh ola nó píolótach ola a theorannú ag calafoirt seirbhíse amháin nó dhó.
Tá dhá chomhla throttle/seiceála eagraithe go siméadrach ag teorainn sreafa (trí spól throttle inchoigeartaithe) i dtreo amháin agus ceadaíonn siad sreabhadh saor ó fhilleadh sa treo eile.
Príomhshreabhadh ag teorannú
Tá an comhla dhúbailte/chomhla seiceála feistithe idir an comhla treo agus an fo -phláta chun luas gníomhaire a athrú (an príomhshreabhadh a theorannú).
Sreabhadh píolótach ag teorannú
I gcás comhlaí treo píolótacha a fheidhmítear, is féidir an comhla dhúbailte/chomhla seiceála a úsáid mar choigeartú píolótach choke (teorannú sreafa píolótach). Sa chás seo, tá sé feistithe idir an príomh -chomhla agus an comhla píolótach.
Struchtúr comhla dúbailte/comhla seiceála, cineál z2fs6 30b
Prionsabal na gcóras hiodrálacha
